СИСТЕМА ОСВЕЩЕНИЯ 9В - 51

противотуманные фонари могут быть
включены только тогда, когда включены
передние противотуманные фары или
главные фары.

ЗАДНИЕ ФОНАРИ

Задние фонари, стоп-сигналы и сигнальные

лампы поворота включены в один узел.

Включение главных фар или стояночных
фонарей приведет также к включению

задних фонарей. Когда нажимается педаль
тормоза, задние фонари начнут гореть
ярче, чтобы служить как стоп-сигналы.

ЛАМПА НОМЕРНОГО ЗНАКА

Лампы номерного знака загораются, когда
включаются фары и стояночные фонари.
Лампы номерного знака устанавливаются
над номерным знаком.

ЛАМПА ОСВЕЩЕНИЯ ПОРОГОВ

ПОЛА

Лампа освещения порогов пола распола­
гается сзади передних сидений. Переклю­
чатель лампы имеет при позиции. Если

переключатель установлен в средней
позиции, лампа будет загораться всякий
раз, когда дверь открывается, и отклю­

чаться, когда дверь закрыта. В положении
"ON" лампа будет оставаться включенной,
пока она не будет отключена. В положении
"OFF" лампа не будет гореть, даже когда
дверь будет открытой.

ЛАМПА ПЕПЕЛЬНИЦЫ

Лампа пепельницы установлена над пе­

пельницей и включается, когда включены
стояночные фонари или фары.

ЛАМПА БАГАЖНОГО ОТДЕЛЕНИЯ

Лампа багажного отсека расположена под

пластиной обвязки крышки багажника на
кузове нотчбэк. На хэтчбэке лампа распо­
лагается под пластиной обвязки кузова на

левой стороне. Она включается всякий раз,

когда открывается багажник.

ЛАМПА ЗАДНЕГО ХОДА

Лампы заднего хода располагаются внутри
задней крышки багажника. Они включаются

когда рычаг передач смещается в положе­
ние реверс. На автомобилях с автомати­
ческой коробкой передач (А/Т) лампы зад­
него хода включаются включателем
нейтрального безопасного заднего хода. На
автомобилях с механической коробкой
передач они включаются при включении
передачи заднего хода.

ЗВУКОВОЙ СИГНАЛ 9С-1

РАЗДЕЛ 9С

ЗВУКОВОЙ СИГНАЛ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­

тельно провод от аккумуляторной батареи. Отсоединение этого провода

предотвращает травматизм обслуживающего персонала и повреждение авто­

мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 9С-1
Электрическая схема звукового сигнала 9С-2

Техническое обслуживание и ремонт 9С-3

Двойной сигнал 9С-3

Общее описание и работа системы 9С-4

Звуковой сигнал 9С-4

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт-фут

Фунт-дюйм

Болт звукового сигнала

9

-

80

9С-2 ЗВУКОВОЙ СИГНАЛ

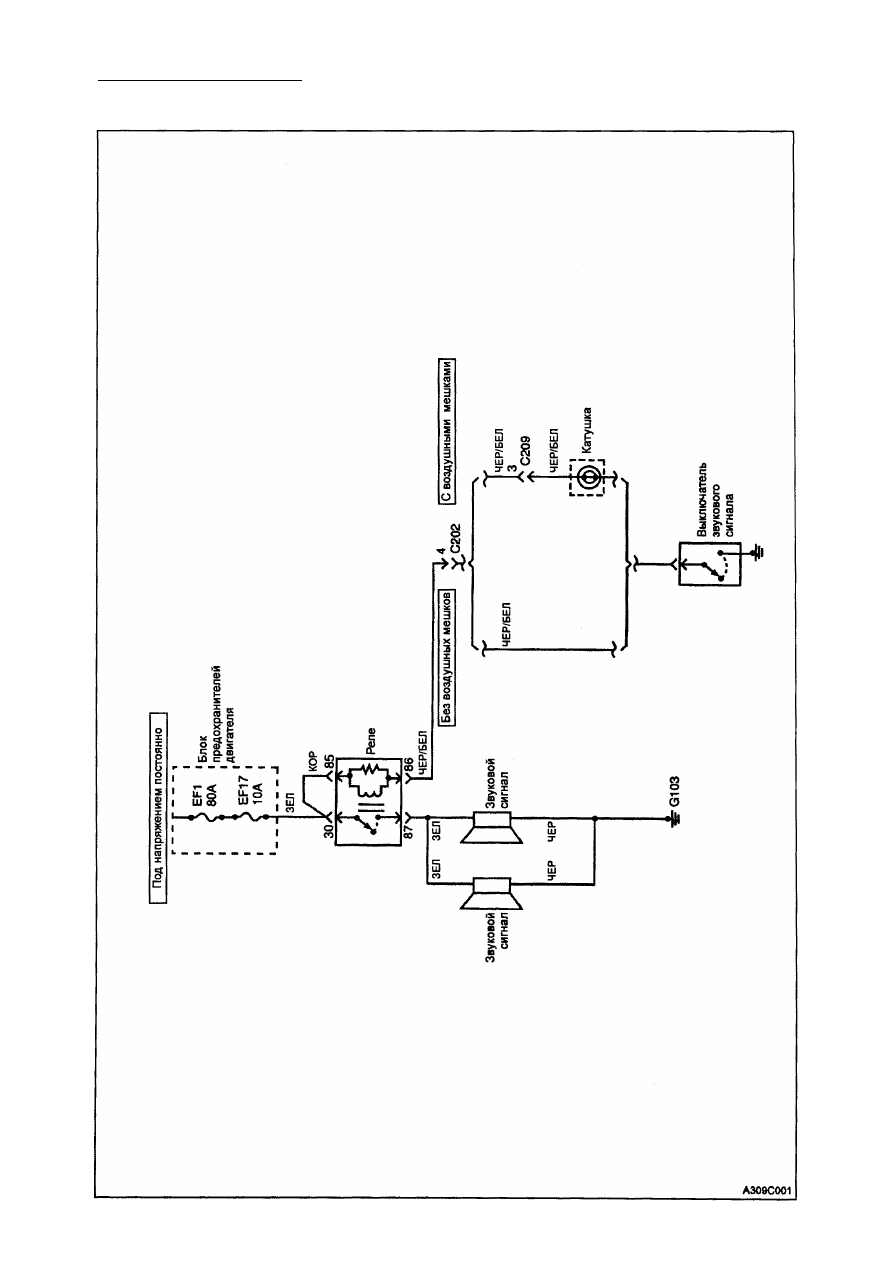

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЗВУКОВОГО СИГНАЛА

ЗВУКОВОЙ СИГНАЛ 9С-3

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

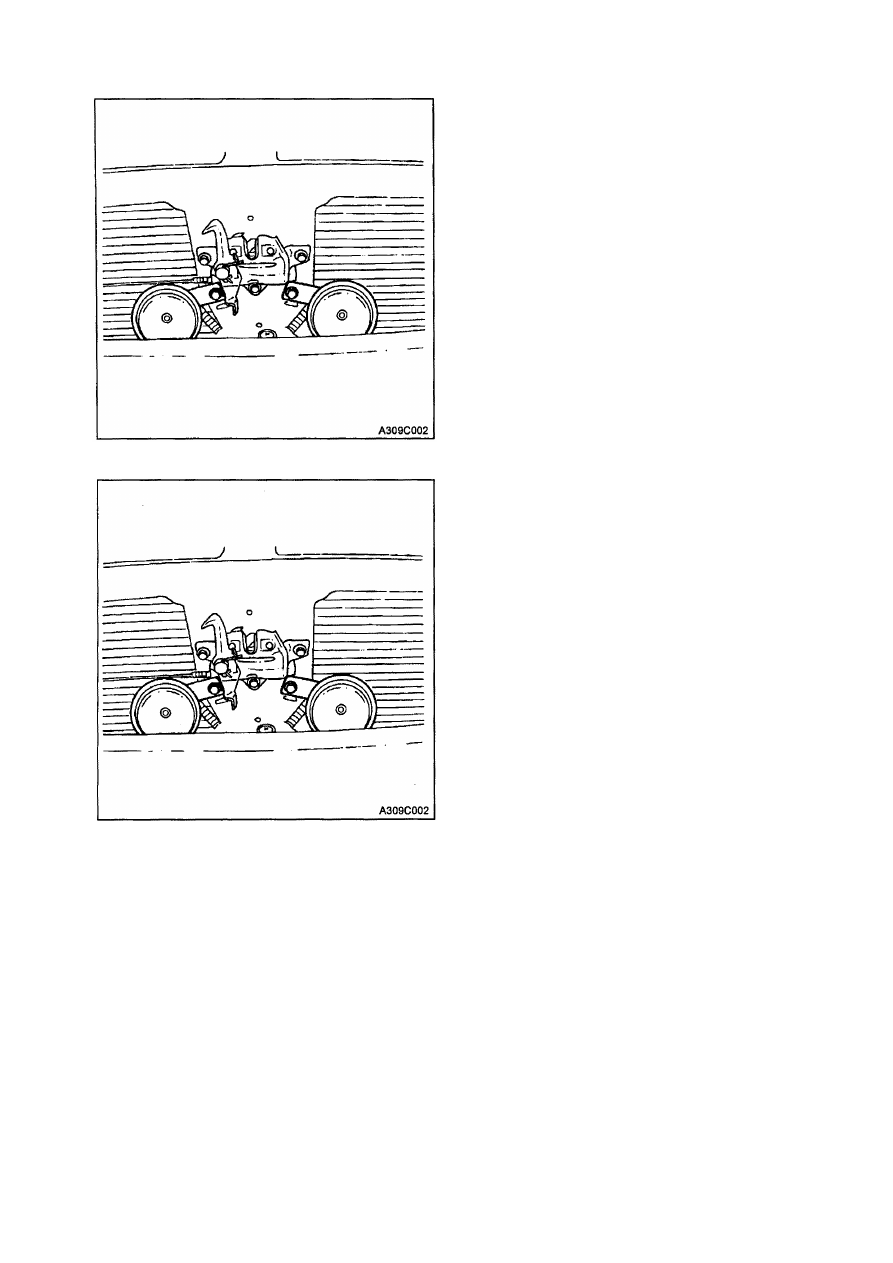

ДВОЙНОЙ СИГНАЛ

(Показан для левостороннего управле­
ния, для правостороннего - анало­
гичен).

Процедура снятия
1. Отсоединить отрицательный провод

батарейки.

2. Отвинтить болт звукового сигнала.
3. Отсоединить колодку.
4. Снять звуковой сигнал.

Процедура установки

1. Присоединить колодку.

2. Установить звуковой сигнал вместе с

болтом.

Затяжка

Затянуть болт сигнала с усилием
9 Н•м.

3. Присоединить отрицательный провод

батареи.
