9А-14 СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ

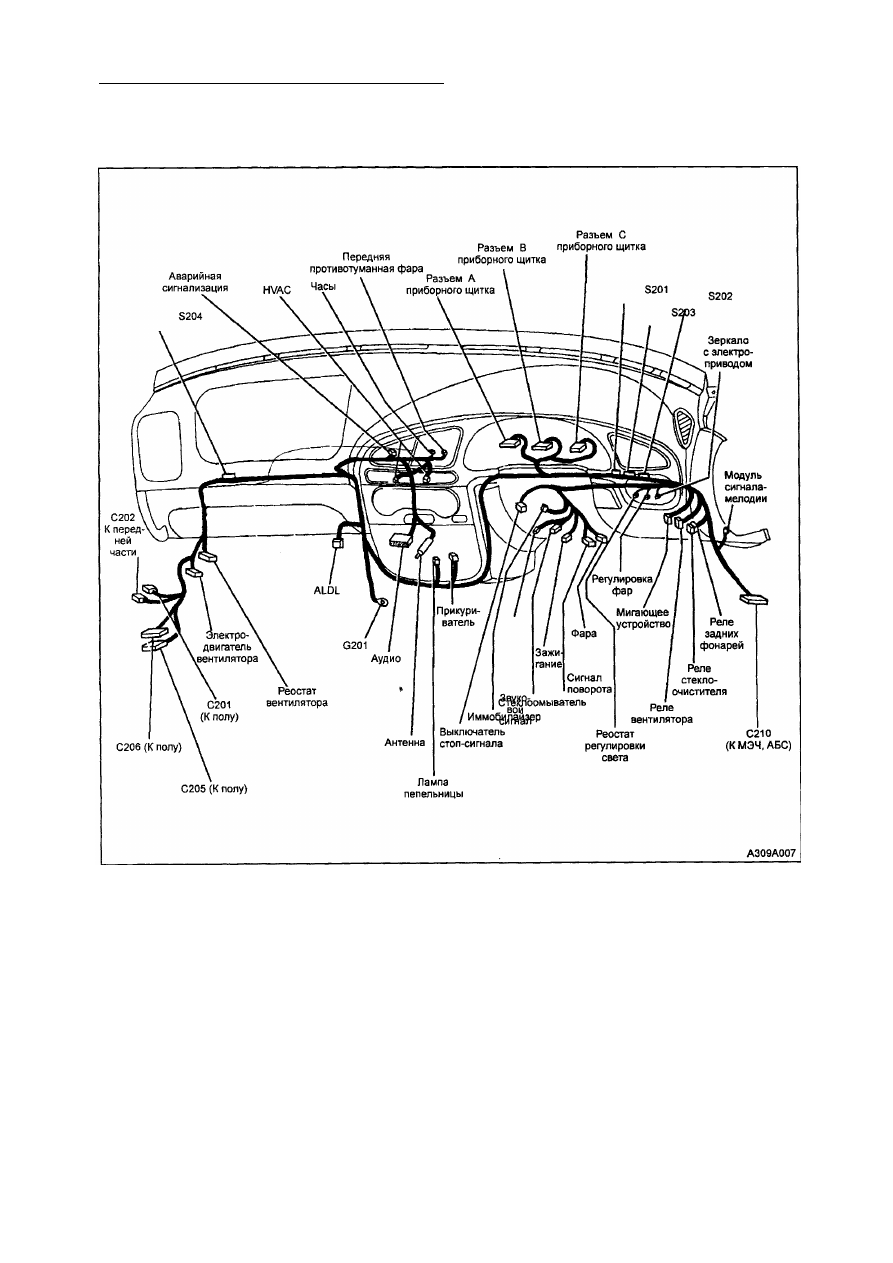

МАРШРУТНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ КОНТРОЛЬНО-

ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ПРИ ПРАВОСТОРОННЕМ УПРАВЛЕНИИ

(РАЗЪЕМЫ)

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ 9А-15

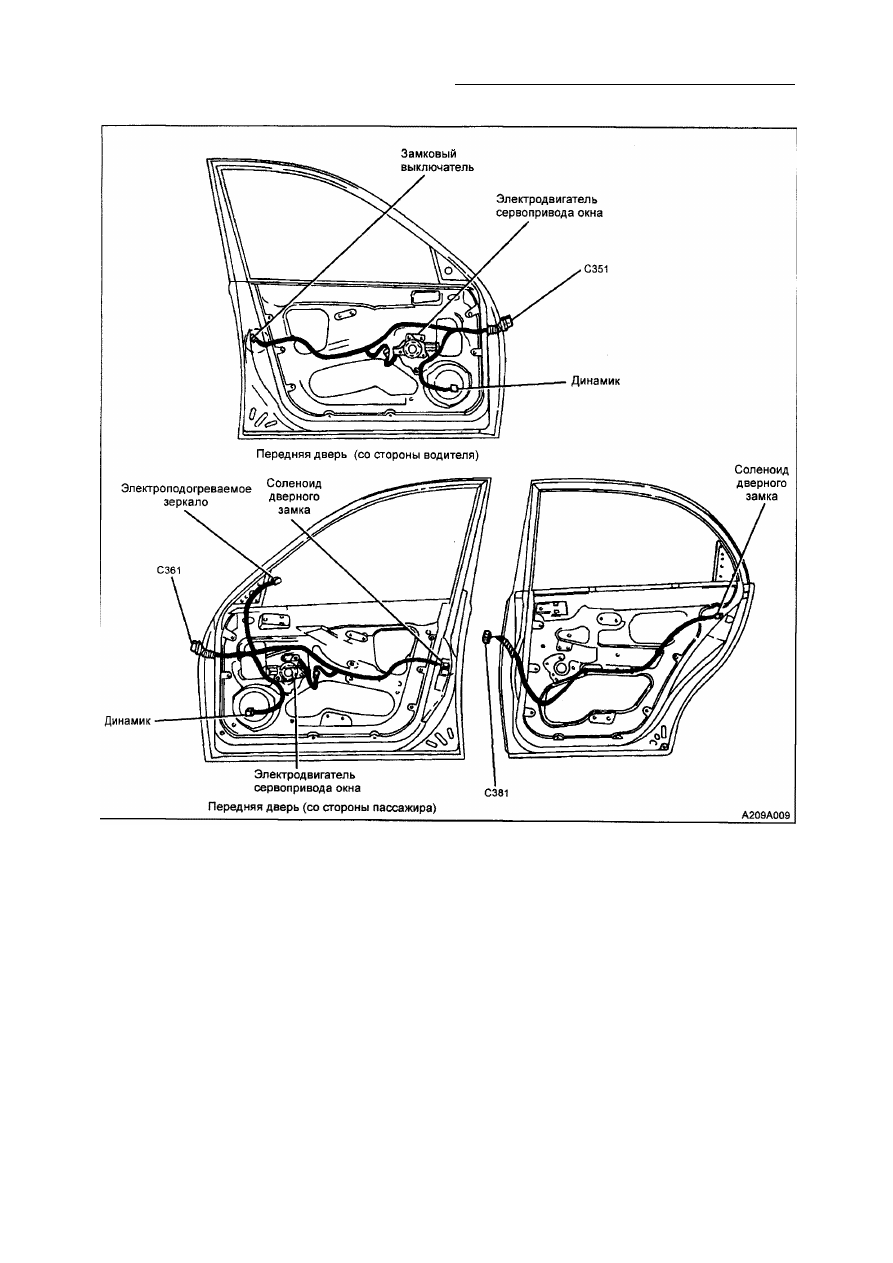

МАРШРУТНЫЕ СХЕМЫ ЭЛЕКТРОПРОВОДКИ ДВЕРЕЙ (РАЗЪЕМЫ)

СИСТЕМА ОСВЕЩЕНИЯ 9В -1

РАЗДЕЛ 9В

СИСТЕМА ОСВЕЩЕНИЯ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельно провод от аккумуляторной батареи. Отсоединение этого провода
предотвращает травматизм обслуживающего персонала и повреждение авто­

мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Спецификации 9В-2

Применяемые лампы 9В-2
Моменты затяжки резьбовых соединений 9В-2

Принципиальные маршрутные схемы 9В-3

Схема включения ламп повторителей поворота (нотчбэк) 9В-3
Схема контрольно-измерительных приборов 9В-4
Схема противотуманных огней 9В-5
Схема противотуманных фар 9В-6
Схема задних противотуманных фонарей 9В-7
Сигнал-мелодия "Фары включены" 9В-8
Схема фар 9В-9
Схема корректора фар 9В-10
Схема габаритных огней, стоп-сигнала и лампы номерного знака 9В-11
Схема стоп-сигналов 9В-12
Схема ламп указателей поворота и аварийной сигнализации 9В-13
Схема ламп освещения порогов пола и багажного отделения 9В-14

Диагностика 9В-15

Сигнал-мелодия "Фары включены" 9В-15
Фары 9В-16

Корректор фар 9В-20
Задние фонари 9В-21

Лампы освещения порогов пола и багажного отделения 9В-29

Противотуманные фары 9В-31

Техническое обслуживание и ремонт 9В-35
Обслуживание на автомобиле 9В-35
Фары 9В-35
Стояночные огни 9В-36
Повторители поворотов 9В-37
Задние фонари (Нотчбэк) 9В-37
Задние фонари (Хэтчбэк) 9В-38
Задние противотуманные фонари/фонари заднего хода (Нотчбэк) 9В-39
Задние противотуманные фонари/фонари заднего хода (Хэтчбэк) 9В-40

Дополнительный стоп-сигнал верхнего крепления (ДССВК) (Нотчбэк) 9В-41
Дополнительный стоп-сигнал верхнего крепления (ДССВК) (Хэтчбэк) 9В-41

Противотуманные фары 9В-42

Лампа номерного знака 9В-45

Выключатель дверных ламп 9В-45

Лампы освещения порогов пола 9В-45
Лампа пепельницы 9В-48
Лампа багажного отсека 9В-49

9В - 2 СИСТЕМА ОСВЕЩЕНИЯ

Общее описание и работа системы 9B-S0

Сигнал-мелодия "фары включены" 9В-50
Фары 9В-50
Стояночные фонари и сигнальные лампы поворота 9В-50
Противотуманные фары 9В-50
Задние фонари 9В-51

Лампа номерного знака 9В-51
Лампы освещения порогов пола 9В-51
Лампа пепельницы 9В-51
Лампа багажного отделения 9В-51
Лампы заднего хода 9В-51

СПЕЦИФИКАЦИИ

ПРИМЕНЯЕМЫЕ ЛАМПЫ

Лампа

Номер лампы на замену

Лампа заднего хода

21В или 27В

Стоп-сигнал дополнительный

21В или 27В

Передняя противотуманная фара

55В

Фара противотуманная

Двойная 65В/55В или двойная 60В/55В

Лампа освещения порогов пола

10В

Лампа номерного знака

5В

Лампа багажного отделения

10В

Стояночный фонарь и передний повторитель
поворота

Двойная 21В/5В или двойная 28В/8В

Задний противотуманный фонарь

21В

Задний повторитель поворота

Одиночная на 21В или на 27В

Повторитель поворота (боковой)

5В

Задний фонарь и стоп-сигнал

Двойная на 21В/5В или 28В/8В

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт-фут  Фунт-дюйм

Гайки крепления CHMSL

3

-

27

Винты крепления LHMSL

3

-

27

Винты крепления кожуха лампы освещения порогов
пола

2

-

18

Винты крышки фары

2,5

-

22

Винты включателя дверных ламп

4

-

35

Винты узла противотуманной фары

3

-

27

Болты и гайка узла фары

5

-

44

Винты лампы номерного знака

1,5

-

13

Гайки узла заднего противотуманного фонаря

/ фонарь заднего хода

3

-

27

Гайки узла заднего фонаря

3

-

27

Винты узла заднего фонаря

3

-

27
