9А-6 СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ

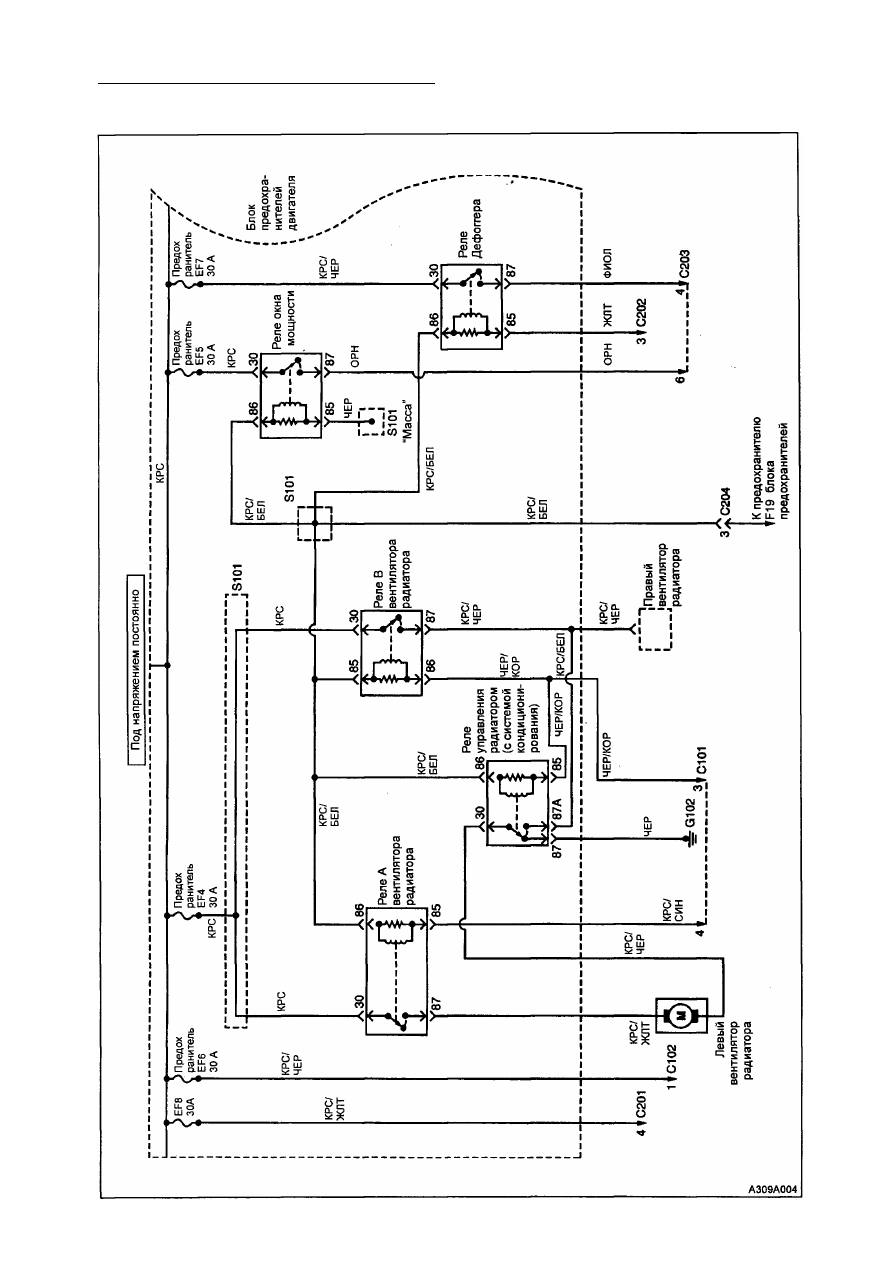

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ (окончание)

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ 9А-7

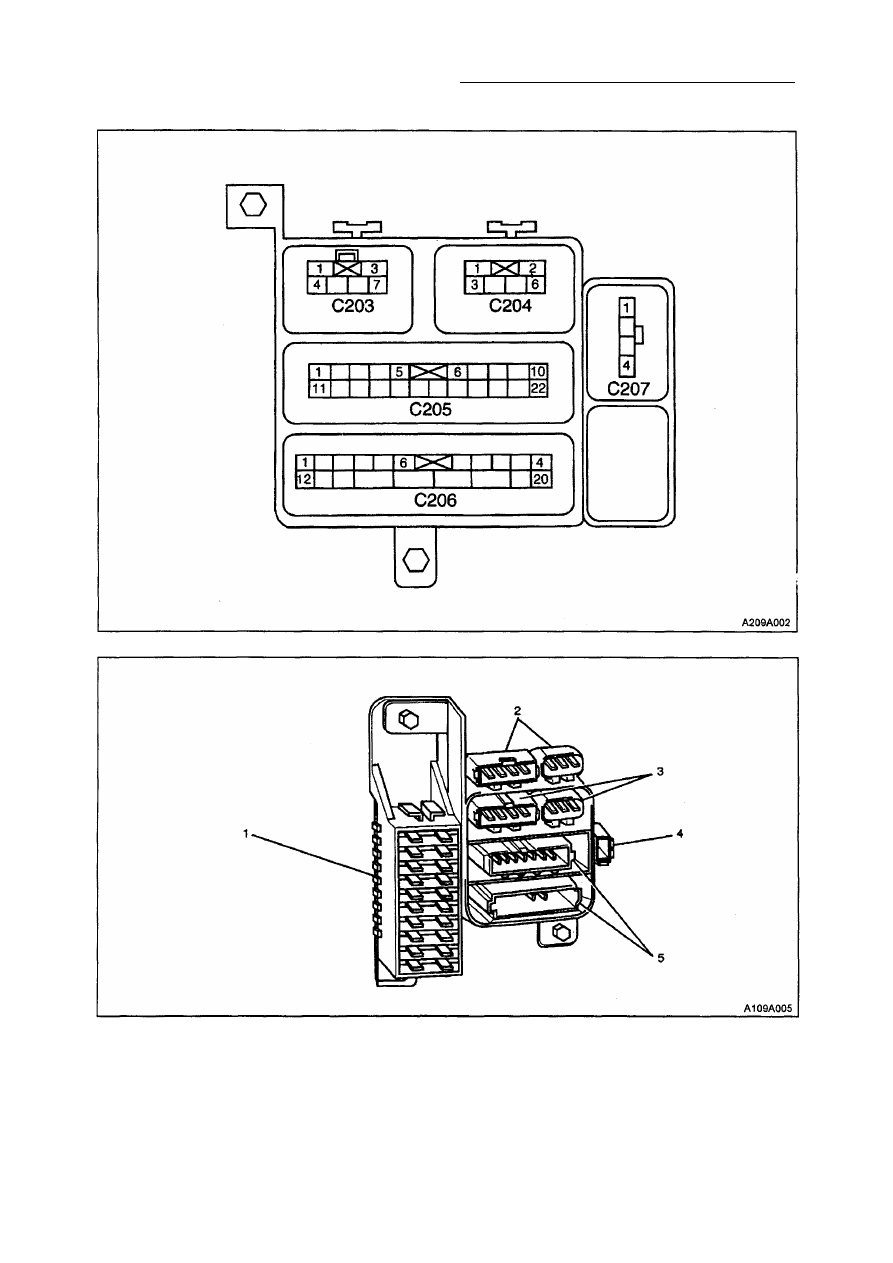

МАРШРУТНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ КОРОБКИ СОЕДИНЕНИЙ

1. Блок предохранителей;

2. От передней электропроводки к электропроводке контрольно-измерительных

приборов;

3. От напольной электропроводки к передней электропроводке;

4. От напольной электропроводки к электропроводке крыши;
5. От напольной электропроводки к электропроводке контрольно-измерительный

приборов.

9А-8 СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ

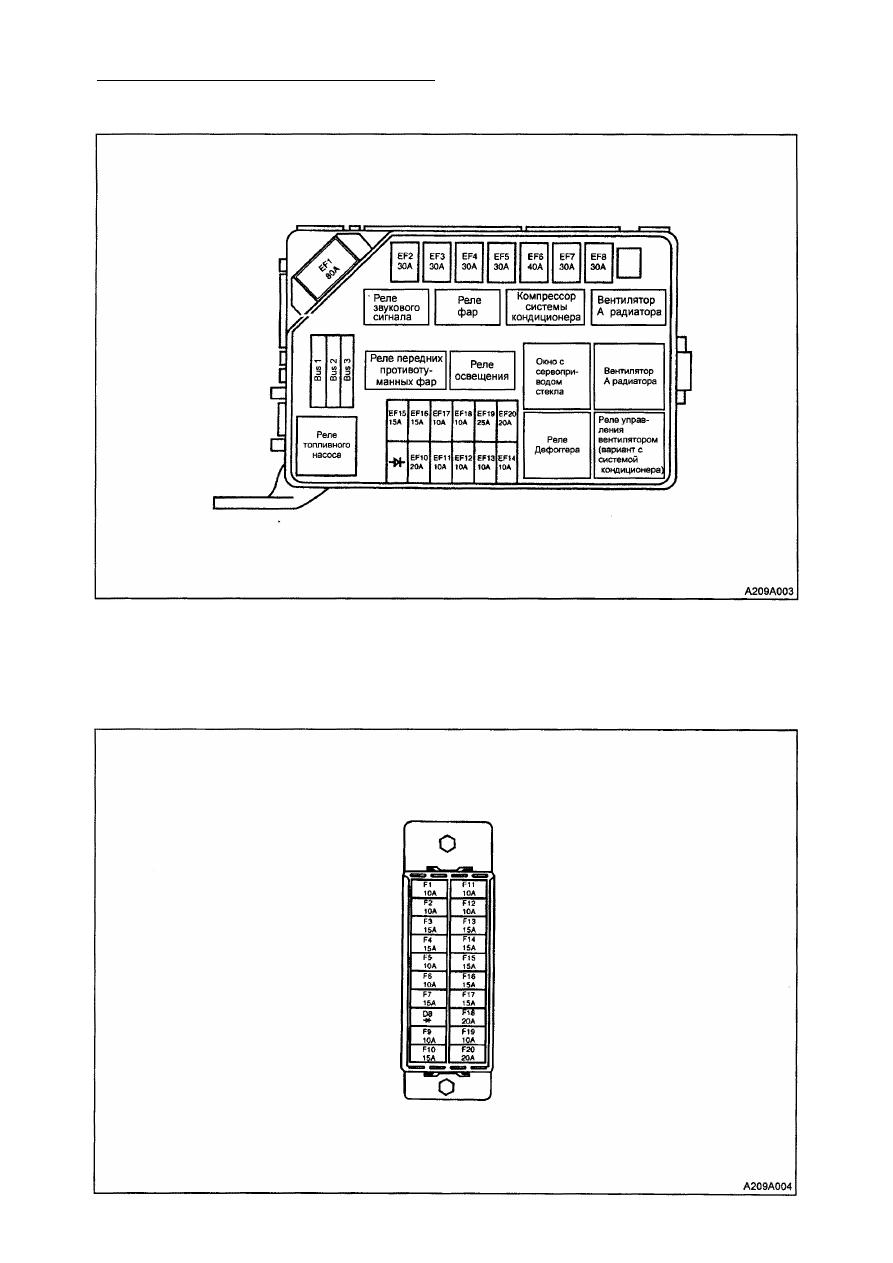

БЛОК ПРЕДОХРАНИТЕЛЕЙ (ДВИГАТЕЛЬ)

БЛОК ПРЕДОХРАНИТЕЛЕЙ (ПАССАЖИРСКИЙ САЛОН)

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ 9А-9

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Предохранитель  Номинал/источник

Цепь

EF1 (предохрани­

тель двигателя)

80 А

БАТ

Предохранители двигателя EF15 и EF20 и предохраните­

ли F1-F7

EF2

З0А

БАТ

Включатель зажигания, ускорения (F9 и F10) и IGN1
(F11 -F17)

EF3

З0А

БАТ

Включатель зажигания, старт и ING2 (F18, F19, F20)

EF4

З0А

БАТ

Вентиляторы радиатора

EF5

З0А

БАТ

Окна с сервоприводом стекла

EF6

40А

БАТ

Антиблокировочные тормоза

EF7

З0А

БАТ

Дефоггер заднего окна

EF8

З0А

БАТ

Вентилятор

EF10

20А

EF19

Фары дальнего света

EF11

10А

EF19

Фары ближнего света (левая сторона)

EF12

10А

EF19

Фары ближнего света (правая сторона)

EF13

10А

EF20

Стоп-сигнал и осветительная лампа (левая сторона),

регулировка фар, задние противотуманные фонари

EF14

10А

EF20

Стоп-сигнал и осветительная лампа (правая сторона)

EF15

15А

EF1

Передняя противотуманная фара

EF16

15А

EF1

Топливный насос

EF17

10А

EF1

Звуковой сигнал

EF18

10А

EF1

Компрессор системы В/К (кондиционер)

EF19

25А

EF1

Дальний свет

EF20

20А

EF2

Осветительная лампа

F1
(предохранитель)

10А

EF1

Задняя фара, электродвигатель антенны, лампа в салоне,
лампа багажника

F2

10А

EF1

Часы, предупреждение "дверь открыта", реле фар, реле
лампы освещения, устройство фиксации двигателя

F3

15А

EF1

Лампа аварийной сигнализации

F4

15А

EF1

Дверная защелка

F5

10А

EF1

АБС, МЭУ, ТСМ

F6

10А

EF1

Аудио-система

F7

15А

EF1

Стоп-сигнал, средний верхний стоп-сигнал

D8 (диод)
F9

10А

АСС

Аудио-система

F10

15А

АСС

Прикуриватель

F11

10А

IGN1

Приборный щиток, часы, реле дефоггера, включатель
ремня безопасности, фиксирующее устройство двигателя

F12

10А

IGN1

Лампа заднего хода

F13

15А

IGN1

Дополнительные надувные системы

F14

15А

IGN1

Инжекторы, генератор, соленоид стартера, поперечно-

осевые соленоиды, датчик скорости автомобиля, тахо­

метр, соленоид продувки бака

F15

15А

IGN1

Катушка зажигания D13

F16

15А

IGN1

Указатель поворота, включатель зеркала

F17

15А

IGN1

МЭУ, ТСМ, сигнальная лампа АБС, реле топливного
насоса, соленоид переменной индуктивность

F18

20А

IGN2

Стеклоочиститель / стеклоомыватель

F19

10А

IGN2

Реле окна  с е р в о п р и в о д а , реле компрессора В/К,
реле вентиляторов радиатора, реле Дефоггера, реле АБС

F20

20А

IGN2

Позиции вентилятора 1, 2, 3
