Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 438

8А-4 РЕМНИ БЕЗОПАСНОСТИ

Сигнальная лампа ремня безопасности в нерабочем состоянии

(окончание)

Пункт

Действие

Величина

Да

Нет

14

Отремонтируйте разомкнутую цепь между выводом
5 сигнализирующего модуля и "массой".
Ремонт завершен?

-

Система в

порядке

-

15

При отсоединенном сигнализирующем модуле
прозвоните цепь между выводом 7 сигнализирую­
щего модуля и "массой".
Показывает омметр указанную величину?

Перейти

к п. 17

Перейти

к п. 16

16

Замените сигнализирующий модуль
Ремонт завершен?

-

Система в

порядке

-

17

Проверьте сигнальную лампу ремня безопасности.
Сигнальная лампа в порядке?

-

Перейти

к п. 19

Перейти

к п. 18

18

Замените сигнальную лампу ремня безопасности.
Ремонт завершен?

-

Система в

порядке

-

19

1. Отсоедините разъем приборной доски

(вывод 5).
2. Прозвоните цепь между выводом 7 сигнализи­
рующего модуля и выводом 5 разъема приборной

доски.

Показывает омметр указанную величину

~0 Ом

Перейти

к п. 21

Перейти

к п. 20

20

Отремонтируйте разомкнутую цепь между выводом
7 сигнализирующего модуля и выводом 5 разъема
приборной доски.
Ремонт завершен?

-

Система в

порядке

-

21

Отремонтируйте разомкнутую цепь между прибор­
ной доской и разъемом S204.
Ремонт завершен?

-

Система в

порядке

-

РЕМНИ БЕЗОПАСНОСТИ 8А-5

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

АВАРИЙНЫЙ ТРЕХТОЧЕЧНЫЙ

РЕМЕНЬ БЕЗОПАСНОСТИ НА

ПЕРЕДНЕМ СИДЕНЬИ

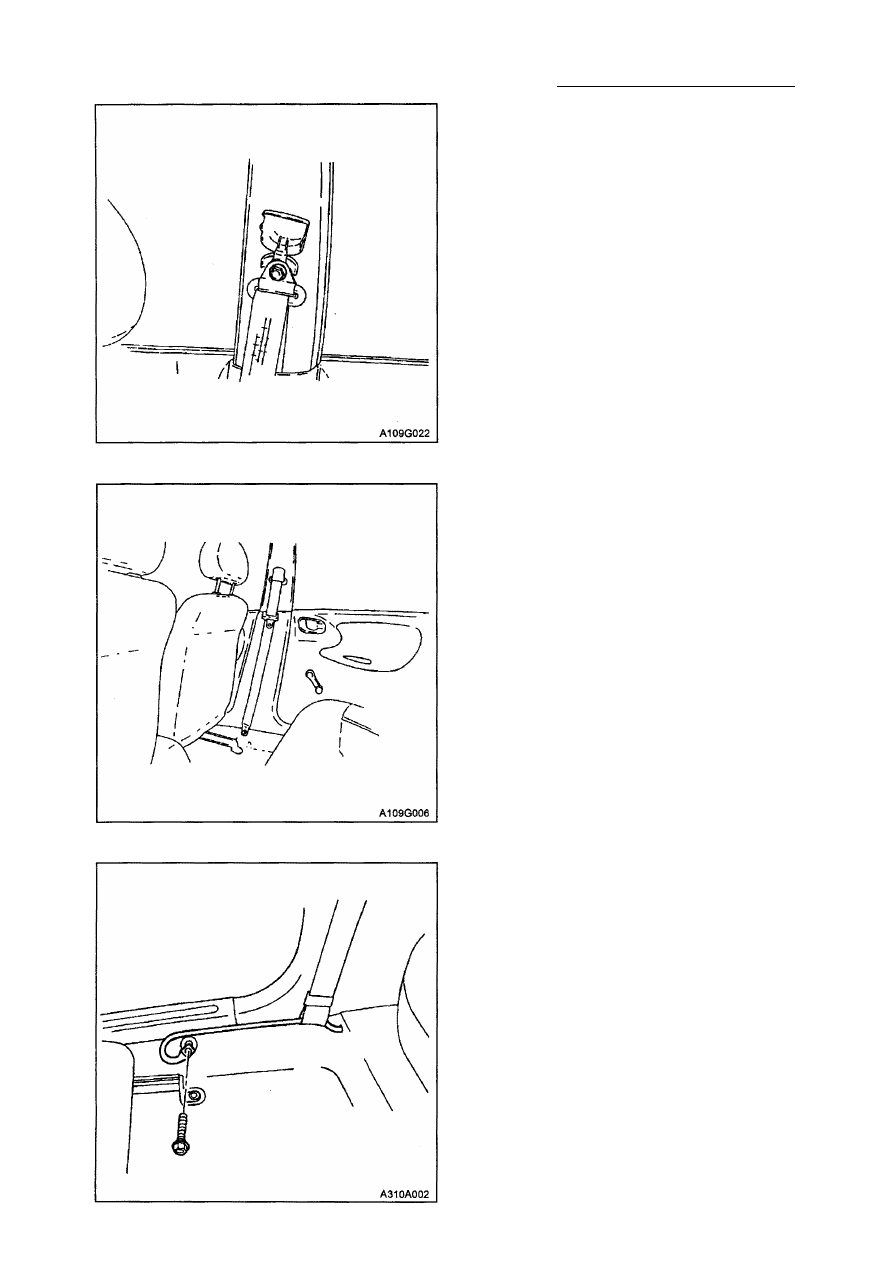

Процедура снятия

1. Открутите болт и снимите крепление

ремня на нижней стойке В.

2. Снимите декоративную панель нижней

стойки В. Смотрите Раздел 9G "Внут­

ренняя отделка".

3. Открутите болт и снимите крепление

ремня безопасности на верхней
стойке В.

4. Открутите винты и снимите кронштейн

ремня безопасности.

8А-6 РЕМНИ БЕЗОПАСНОСТИ

5. Открутите винты и снимите втягиваю­

щее устройство ремня безопасности.

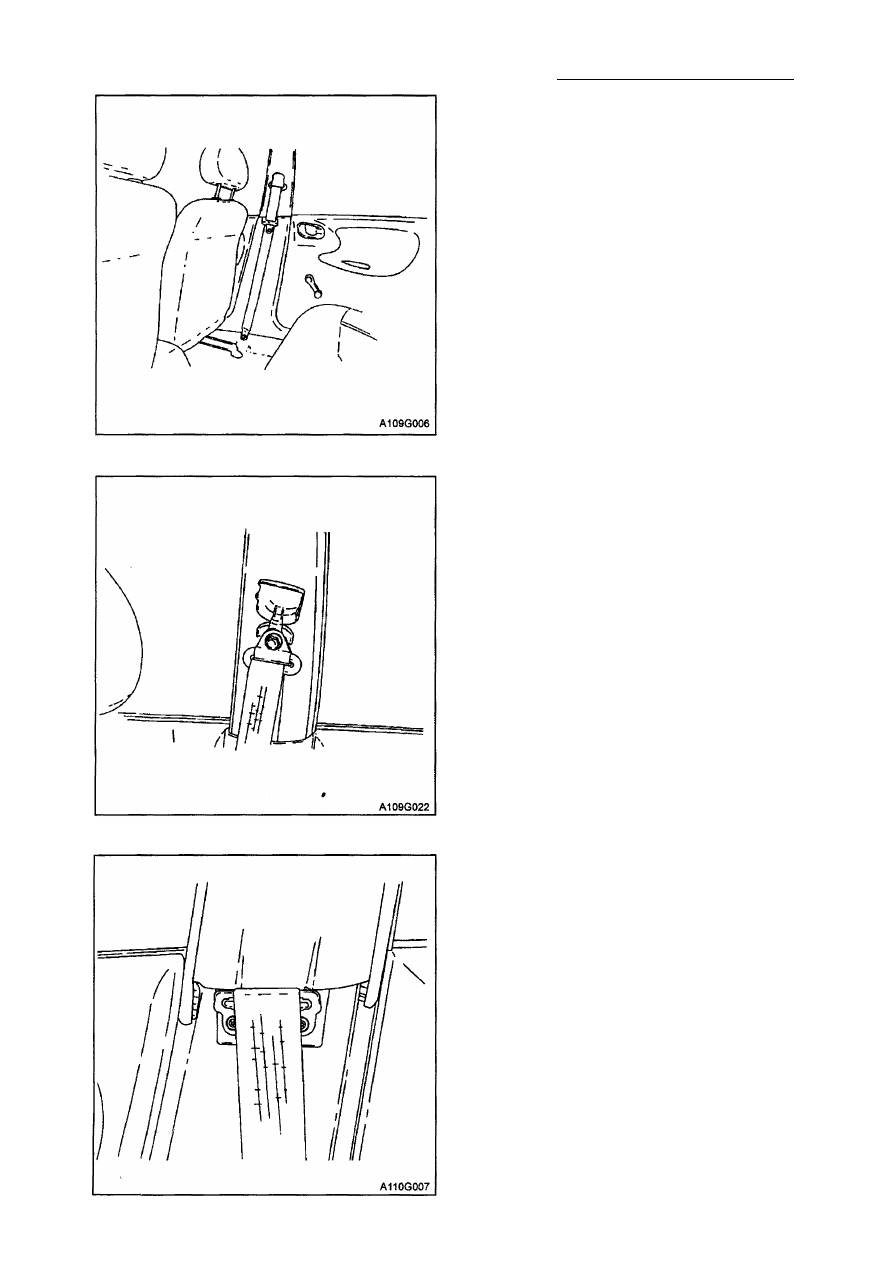

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
коррозировать. Убедитесь в том, что ис­
пользуете правильные крепежные детали

для предотвращения преждевременной

коррозии.

1. Установите втягивающее устройство

ремня безопасности с помощью
винтов.
Затяжка
Затяните винты втягивающего устрой­
ства ремня безопасности с усилием

10 Н•м.

2. Установите кронштейн ремня безо­

пасности с помощью винтов.

Затяжка
Затяните винты кронштейна ремня
безопасности с усилием 10 Н•м.

РЕМНИ БЕЗОПАСНОСТИ 8А-7

3. Установите с помощью болта крепле­

ние ремня безопасности к верхней
стойке В.
Затяжка
Затяните болт крепления ремня безо­
пасности с усилием 35 Н•м.

4. Установите декоративную панель ниж­

ней стойки В. Смотрите Раздел 9G

"Внутренняя отделка".

5. Установите с помощью болта крепле-

ление ремня безопасности к нижней

стойке В.
Затяжка
Затяните болт крепления ремня безо­
пасности с усилием 35 Н•м.

АВАРИЙНЫЙ ТРЕХТОЧЕЧНЫЙ

ФИКСИРУЮЩИЙ РЕМЕНЬ

БЕЗОПАСНОСТИ НА

ПЕРЕДНЕМ СИДЕНЬИ

(ТРЕХДВЕРНЫЙ ХЭТЧБЭК)

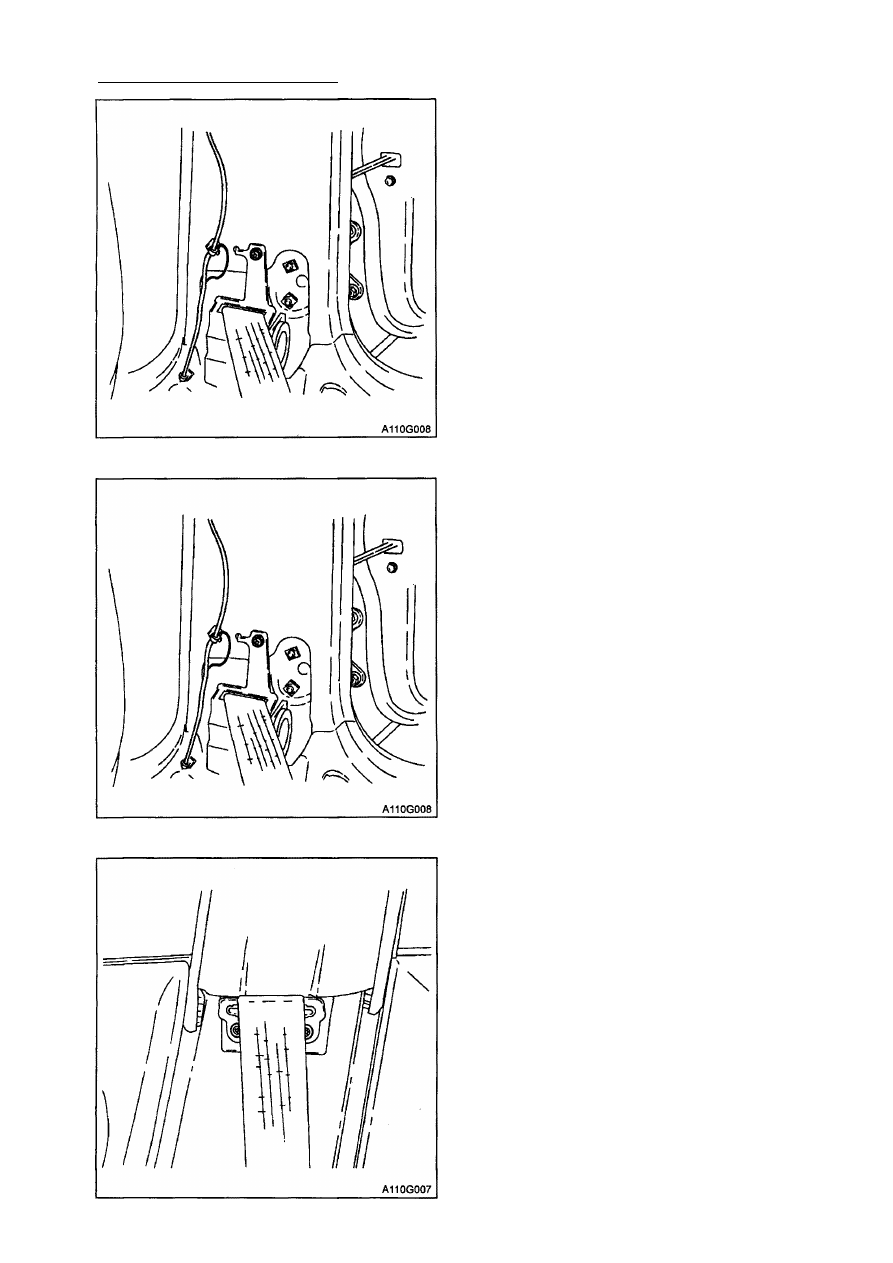

Процедура снятия
1. Открутите болт и снимите направ­

ляющую крепления ремня безопас­

ности.
