Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 437

ИНДЕКС 8

СИСТЕМА БЕЗОПАСНОСТИ

РАЗДЕЛ 8А РЕМНИ БЕЗОПАСНОСТИ
РАЗДЕЛ 8В НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

РЕМНИ БЕЗОПАСНОСТИ 8А-1

Моменты затяжки резьбовых соединений 8А-1
Принципиальная схема 8А-2

Предупреждающий сигнал ремня безопасности водителя 8А-2

Диагностика 8А-3

Обслуживание и ремонт 8А-5

Обслуживание на автомобиле 8А-5

Аварийный трехточечный фиксирующий ремень безопасности

на переднем сиденьи (с воздушным мешком) 8А-5

Аварийный трехточечный фиксирующий ремень безопасности

на переднем сиденьи (трехдверный хэтчбэк) 8А-7

Трехточечный фиксирующий ремень безопасности на переднем сидении 8А-10
Трехточечный фиксирующий ремень безопасности на переднем сидении

(трехдверный хэтчбэк) 8А-13

Регулятор высоты ремня переднего сиденья 8А-15

Аварийный трехточечный фиксирующий ремень безопасности

на заднем сиденьи 8А-16

Поясной ремень безопасности на среднем заднем сиденьи 8А-18
Крепление для детского сиденья 8А-19

Общее описание и работа системы 8А-20

Предупреждающий сигнал о незастегнутом ремне безопасности водителя 8А-20

Трехточечный фиксирующий ремень безопасности 8А-20
Аварийный трехточечный фиксирующий ремень безопасности

на переднем сиденьи (с воздушным мешком) 8А-20

Аварийный трехточечный фиксирующий ремень безопасности

на заднем сиденьи 8А-20

Двухточечный поясной ремень безопасности на

среднем заднем сиденьи 8А-20

Проверка работы 8А-20
Крепление для детского сиденья 8А-20

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт*фут  Фунт*дюйм

Болты крепления детского сидения

25

18

-

Болт крепления ремня безопасности

35

26

-

Винты кронштейна ремня безопасности

10

-

89

Болты регулятора высоты ремня безопасности

19

14

-

Винт механизма втягивания ремня безопасности

10

-

89

РАЗДЕЛ 8А

РЕМНИ БЕЗОПАСНОСТИ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода
предотвращает травматизм обслуживающего персонала и повреждение авто­
мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

8А-2 РЕМНИ БЕЗОПАСНОСТИ

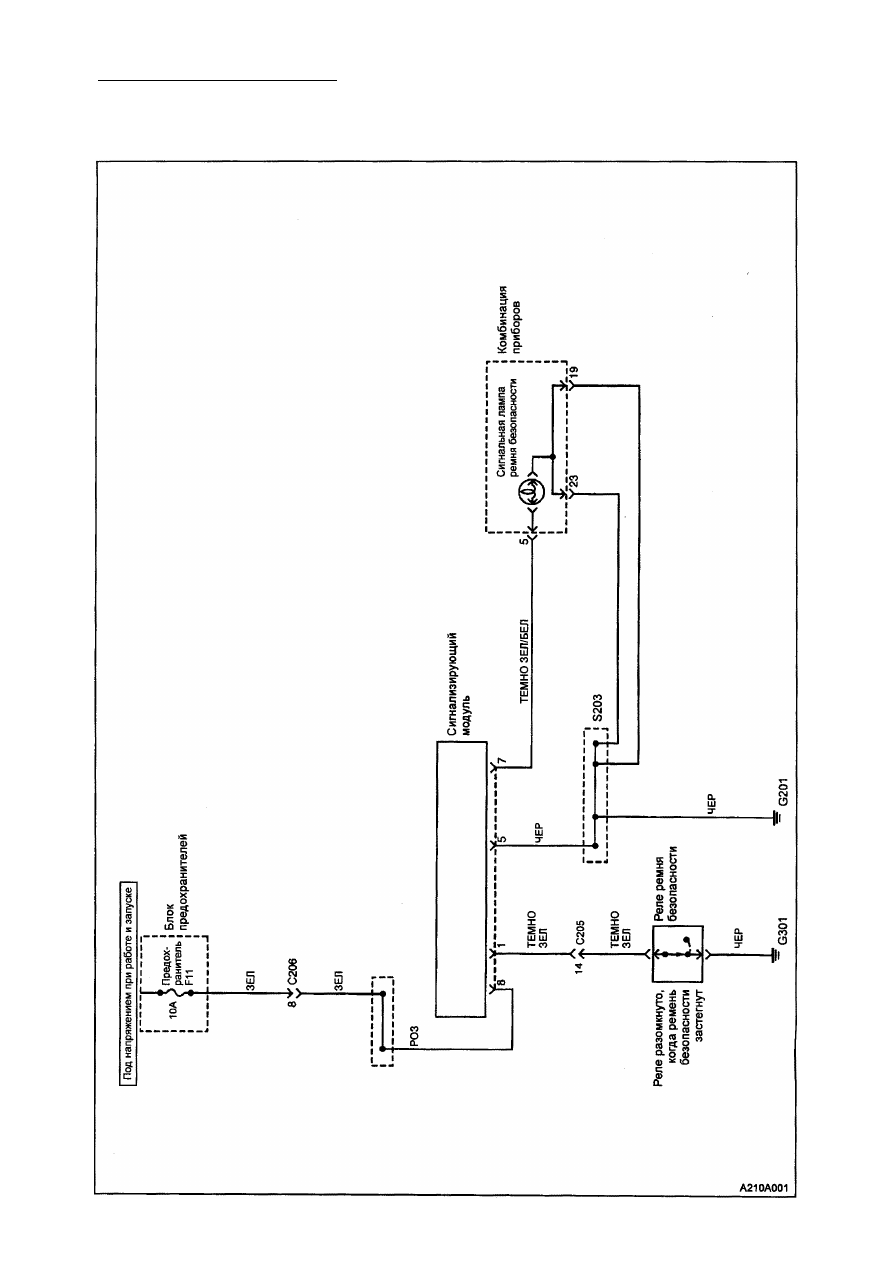

П Р И Н Ц И П И А Л Ь Н А Я  С Х Е М А

ПРЕДУПРЕЖДАЮЩИЙ СИГНАЛ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

РЕМНИ БЕЗОПАСНОСТИ 8А-3

ДИАГНОСТИКА

СИГНАЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ В НЕРАБОЧЕМ СОСТОЯНИИ

Помощь при диагностике:
Сигнализирующий модуль расположен над блоком предохранителей.

Сигнальная лампа ремня безопасности в нерабочем состоянии

Пункт

Действие

Величина

Да

Нет

1

Проверьте предохранитель F11. Предохранитель
перегорел?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверьте на короткое замыкание и устраните

неисправность, если необходимо.

2. Замените предохранитель.

Ремонт завершен?

-

Система в

порядке

-

3

1. Включите зажигание.

2. С помощью вольтметра замерьте напряжение на

предохранителе F11.
Показывает ли вольтметр указанную величину?

11-14 В

Перейти

к п. 5

Перейти

к п. 4

4

Отремонтируйте разомкнутую цепь подачи питания
(предохранитель F11)

Ремонт завершен?

-

Система в

порядке

-

5

1. Отсоедините разъем сигнализирующего модуля.

2. Включите зажигание.

3. Проверьте напряжение на выводе 8 разъема

сигнализирующего модуля.

Напряжение равно указанной величине?

11-14 В

Перейти

к п. 7

Перейти

к п. 6

6

Отремонтируйте разомкнутую цепь между предох­
ранителем F11 и сигнализирующим модулем.
Ремонт завершен?

-

Система в
порядке

-

7

1. Убедитесь, что ремень безопасности отстегнут.

2. При отсоединенном разъеме сигнализирующего

модуля омметром прозвоните цепь между выводом

1 сигнализирующего модуля и "массой".

Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 13

Перейти

к п. 8

8

1. Убедитесь, что ремень безопасности отстегнут.

2. Отсоедините разъем ремня безопасности под
сиденьем водителя.
3. Омметром прозвоните цепь между двумя
выводами реле в разъеме.
4. Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 9

Перейти

к п. 12

9

При отсоединенном разъеме ремня безопасности
прозвоните цепь между выводом ЧЕР и "массой".
Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 10

Перейти

к п. 11

10

Отремонтируйте разомкнутую цепь между разъе­
мом ремня безопасности и "массой".
Ремонт завершен?

-

Система в

порядке

-

11

Отремонтируйте разомкнутую цепь между выводом

1 сигнализирующего модуля и реле ремня

безопасности.

-

Система в

порядке

-

12

Замените реле ремня безопасности.

Ремонт завершен?

-

Система в

порядке

-

13

При отсоединенном сигнализирующем модуле
прозвоните цепь между выводом 5 сигнализирую­
щего модуля и "массой".
Показывает омметр указанную величину?

~0 Ом

Перейти

к п. 15

Перейти

к п. 14
