СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 23

5. Заполните систему охлаждения жид­

костью.

6. Проверьте шланги на наличие течи.

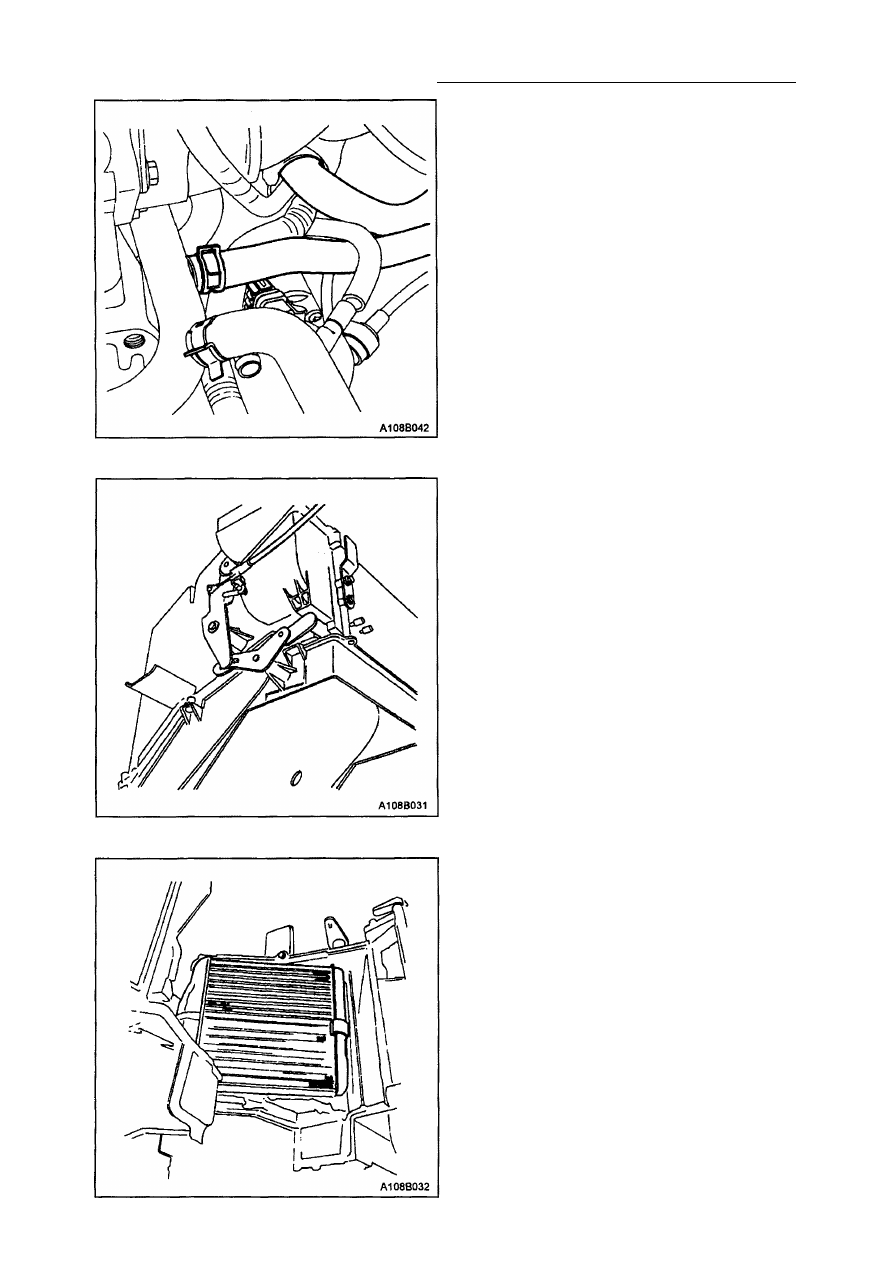

РАДИАТОР ОТОПИТЕЛЯ

(Показан для левостороннего управ­

ления; для правостороннего - анало­

гичен)
Процедура снятия

1. Поднимите крышку.

2. Отсоедините отрицательный провод

батареи.

3. Снимите узел держателя приборной

панели с машины. См. Раздел 9Е,

"Контрольно-измерительные прибо­

ры и другое вспомогательное обору­

дование".

4. Снимите корпус отопителя / распре­

деление воздуха с машины. См. Раздел

7В, "Управление системами отопле­

ния, вентиляции и кондиционирова­
ния" в этом разделе.

5. Открутите винт с позиции нижней крыш­

ки радиатора отопителя.

6. Снимите кулисные рычаги. Примерьте

положения всех рычагов, чтобы об­
легчить процесс повторной сборки.

Примечание: Обращайтесь с корпусом
осторожно во избежание повреждения
кулисных рычагов.
7. Открутите винты, которые крепят крыш­

ку радиатора отопителя.

8. Медленно отделите нижнюю крышку

радиатора отопителя от остальной час­

ти узла. Сохраните уплотнительный ма­
териал.

9. Открутите винты и снимите кронштейн

с зажимом, который крепит трубопро­
вод радиатора отопителя к корпусу.

10. Снимите пружинный зажим, который

прижимает радиатор отопителя к кор­
пусу.

11. Снимите радиатор отопителя из корпу­

са.

7А - 24 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

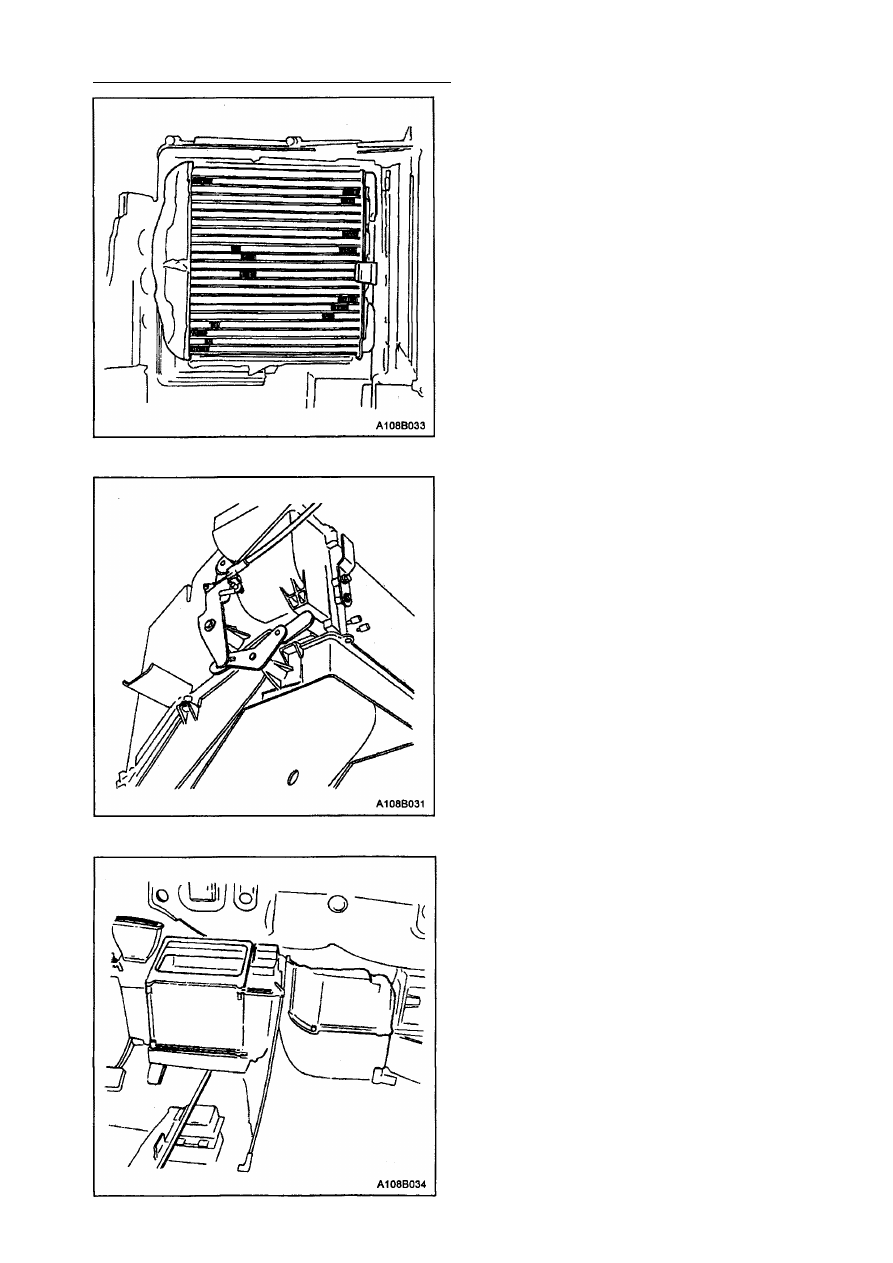

Процедура установки

1. Вставьте радиатор отопителя в корпус.

2. Прикрепите трубопроводы радиатора

отопителя к корпусу с помощью удер­
живающего кронштейна с зажимом и

винтом.

3. Установите радиатор отопителя с по­

мощью удерживающего пружинного
зажима.

4. Повторно примените уплотнительный

материал к фланцу установочного ка­
нала крышки радиатора отопителя, как
при снятии.

5. Установите крышку радиатора нагре­

вателя.

6. Закрутите удерживающие винты.
7. Установите кулисный рычаг на стойку

крышки с винтом.

8. Убедитесь в нормальной работе пус­

ковых рычагов для управления створ­
ками корпуса отопитель / распределе­
ние воздуха.

9. Установите корпус отопителя / распре­

деления воздуха. См. "Управление сис­

темами обогрева, вентиляции и кон­
диционирования " в этом разделе.

10. Установите узел держателя прибор­

ной панели. См. Раздел 9Е, "Контроль­
но-измерительные приборы и другое
вспомогательное оборудование".

11. Заполните систему охлаждения жид­

костью.

12. Соедините отрицательный провод ба­

тареи.

СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 25

ЗАДНИЙ ОБОГРЕВАТЕЛЬНЫЙ
ТРУБОПРОВОД

Некоторые автомобили оснащены трубо­
проводами от нагревателя на задних си­

дениях. Если нет потока воздуха в заднюю

часть, проверьте на наличие препятствий,

таких как предметы на полу под передними

сидениями. Также проверьте на наличие
утечки воздуха между узлом нагреватель /
распределитель воздуха и задними трубо­
проводами.

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

СИСТЕМЫ ОБОГРЕВА И
ВЕНТИЛЯЦИИ

Основная система обогревателя сконструи­
рована таким образом, чтобы обеспечить
обогрев, вентиляцию, обогрев ветровых
стекол и, на некоторых автомобилях, под­
вод тепла в зону сидений.

Вентилятор узла отопителя регулирует по­

ток воздуха от входного устройства для
дальнейшего распределения.

Радиатор передает тепло от охлаждающей

жидкости двигателя входящему воздуху.
Температурная заслонка регулирует коли­
чество воздуха, которое проходит через ра­

диатор отопителя. Температурная заслонка
также регулирует температуру воздуха пу­
тем управления процессом смешивания

нагреваемого воздуха с воздухом окружаю­
щей среды.

Режимная заслонка регулирует поток возду­

ха и распределяет нагретый воздух по воз­
духопроводам отопителя и воздухопрово­
дам отопителя ветровых стекол.
Эта смонтированная на консоли нагрева­
тельная и вентиляционная панель содер­
жит следующие элементы:

Три  в р а щ а ю щ и е с я  р е г у л и р у ю щ и е

Ручки

1. Вращающаяся ручка регулирования тем­

пературы:

• Управляет с помощью троса.
• Повышает температуру воздуха, пос­

тупающего в автомобиль, при вращении
вправо, или в зоне красной части ручки.

2. Вращающаяся ручка управления венти­

лятором.

• Включает электродвигатель вентилято­

ра на четыре скорости вращения.

• В положении "OFF" отключает вентиля­

тор.

• Работает полностью независимо от ре­

гулятора режима, который управляет
створкой стеклообдувателя, и от ручки
управления температурой.

• Изменяет скорость вращения венти­

лятора в любом режиме и при любой
температурной настройке.

3. Кнопка управления режимами.

• Управляет с помощью троса.
• Управляет распределением воздуха

между ветровым стеклом, приборной
панелью и напольными вентиляцион­
ными отверстиями.

Кнопки

1. Кнопка устройства предотвращения за­

потевания вентиляции заднего окна.

• Управляет вентиляцией заднего окна.
• При нажатии этой кнопки включается

вентиляция заднего окна и зажигается
индикаторная лампочка.

2. Кнопка В.К. (если автомобиль оснащен

системой кондиционирования воздуха).

• Управляет системой В.К.
• При нажатии этой кнопки система В.К.

включается. Однако, если ручка управ­

ления вентилятором находится в поло­
жении "OFF", система В.К. также отклю­
чена, независимо от положения кнопки

В.К.

Один рычаг

1. Рычаг управления свежим воздухом.

• Управляет с помощью троса.
• Производит переключение между режи­

мами циркуляции воздуха в пассажирс­
ком салоне и поступлением наружного
воздуха в пассажирский салон.

• Когда рычаг установлен в левом поло­

жении, наружный воздух поступает в пас­
сажирский салон.

• Когда рычаг установлен в правом по­

ложении, воздух внутри салона цир­

кулирует.

РАЗДЕЛ 7В

УПРАВЛЕНИЕ СИСТЕМАМИ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ

И КОНДИЦИОНИРОВАНИЯ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините
отрицательный провод от аккумуляторной батареи. Отсоединение этого
провода предотвращает травматизм обслуживающего персонала. Зажигание
также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Спецификации  7 В - 3

Заправочные объемы системы 7В-3
Моменты затяжки резьбовых соединений 7В-3

Специальные инструменты  7 В - 4

Таблица специальных инструментов  7 В - 4

Принципиальная и маршрутная схемы  7 В - 7

Система "Воздушный кондиционер" (типичная) 7В-7

Поток воздуха (типичный) 7В-8
Схема с системой кондиционирования 1.3L/1.5L SOHC (IEFI-6ECM)  7 В - 9
Схема с системой кондиционирования

1.3L SOHC и 1.6L DOHC (ITMS-6FECM) 7В-10

Диагностика 7В-11

Общая диагностика 7В-11
Испытание кондиционера 7В-11
Процедура "Быстрой проверки" при недостаточном охлаждении 7В-11
Проверка характеристик В.К 7В-12
Зависимость "Давление - температура" для R-134a 7В-13
Проверка на утечку в охладительной системе 7В-14

Диагностика системы кондиционирования воздуха V5 7В-15
Диагностика при недостаточном охлаждении 7В -15

Карта испытания под давлением (Система R-134a) 7В-19

Диаграмма отношений между давлениями со стороны всасывания

и со стороны нагнетания 7В-22

Техническое обслуживание и ремонт 7В-23

Обслуживание на автомобиле 7В-23
Общие процедуры обслуживания систем В.К 7В-23
Замена уплотнительных колец 7В-23
Обращение с охладителем 7В-23
Обращение с трубопроводами и патрубками охладительной системы 7В - 23
Обеспечение химической стойкости в охладительной системе 7В-24
Процедуры слива, добавки масла, откачки и заправки системы В.К 7В-25

Обслуживаемые компоненты 7В-28

Кабели ОВК 7В-28
