СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А -19

Процедура установки

1. Подсоедините колодки к соответствую­

щим гнездам в задней части контрол­

лера.

2. Установите оболочки тросов к соот­

ветствующим позициям управления.

3. Установите петельки в конце каждого

троса, прижимая каждую в соответст­

вующий зажим.

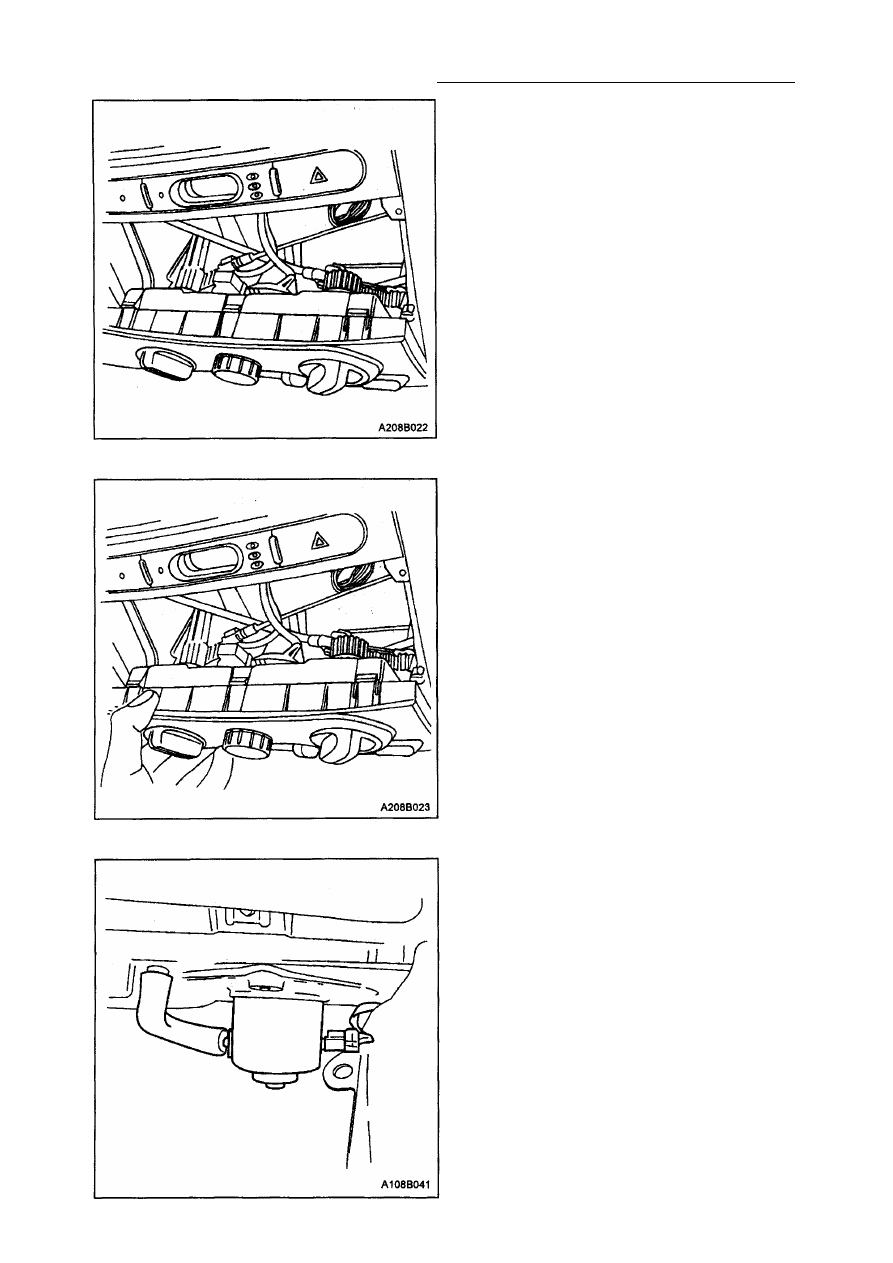

4. Осторожно установите контроллер в

правильном положении в центральный
пульт.

5. Вставьте нижний левый и нижний пра­

вый винты крепления контроллера.

Затяжка
Затянуть винты крепления контролле­

ра ОВК с усилием 2 Н•м.

6. Установите аудиосистему. Смотреть

раздел 9F "Аудиосистема".

7. Подсоедините отрицательный провод

батареи.

8. Подтвердите правильную работу конт­

роллера, прогоняя его по всем возмож­
ным функциональным позициям.

ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Отсоедините колодку электродвигате­

ля вентилятора.

3. Снимите шланг охлаждения вентиля­

тора

4. Открутите винты крепления электро­

двигателя к корпусу отопителя / возду­
хораспределителя.

5. Снимите электродвигатель и уплотне­

ние с корпуса отопителя / воздухо­
распределителя, осторожно вытягивая
электродвигатель прямо вниз.

7А - 20 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

Процедура установки

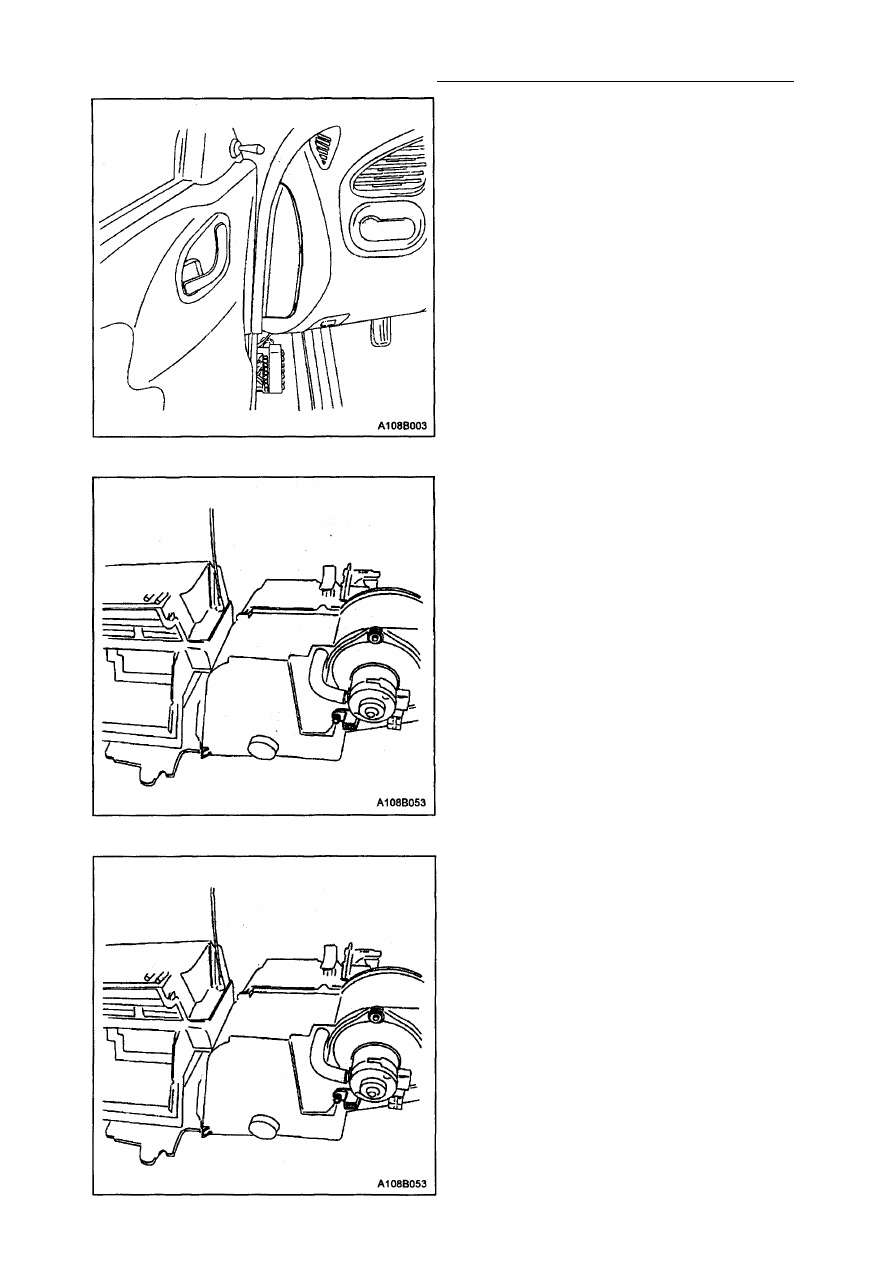

1. Установите электродвигатель и уплот­

нение с противоударными монтажны­
ми подушками на корпус отопителя /
воздухораспределителя. Удерживайте
электродвигатель в этом положении.

2. Установите винты для крепления элект­

родвигателя вентилятора к корпусу
отопителя / воздухораспределителя.

Затяжка
Затяните винты крепления электродви­
гателя с приложением крутящего мо­
мента с усилием 6 Н•м.

3. Установите шланг охлаждения элект­

родвигателя вентилятора.

4. Подсоедините колодку.

5. Подсоедините отрицательный провод

батареи.

6. Убедитесь в том, что электродвига­

тель вентилятора работает нормаль­

но.

РЕЛЕ ИНТЕНСИВНОГО ОБДУВА

(Показано для левостороннего управ­
ления; для правостороннего - ана­
логично)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

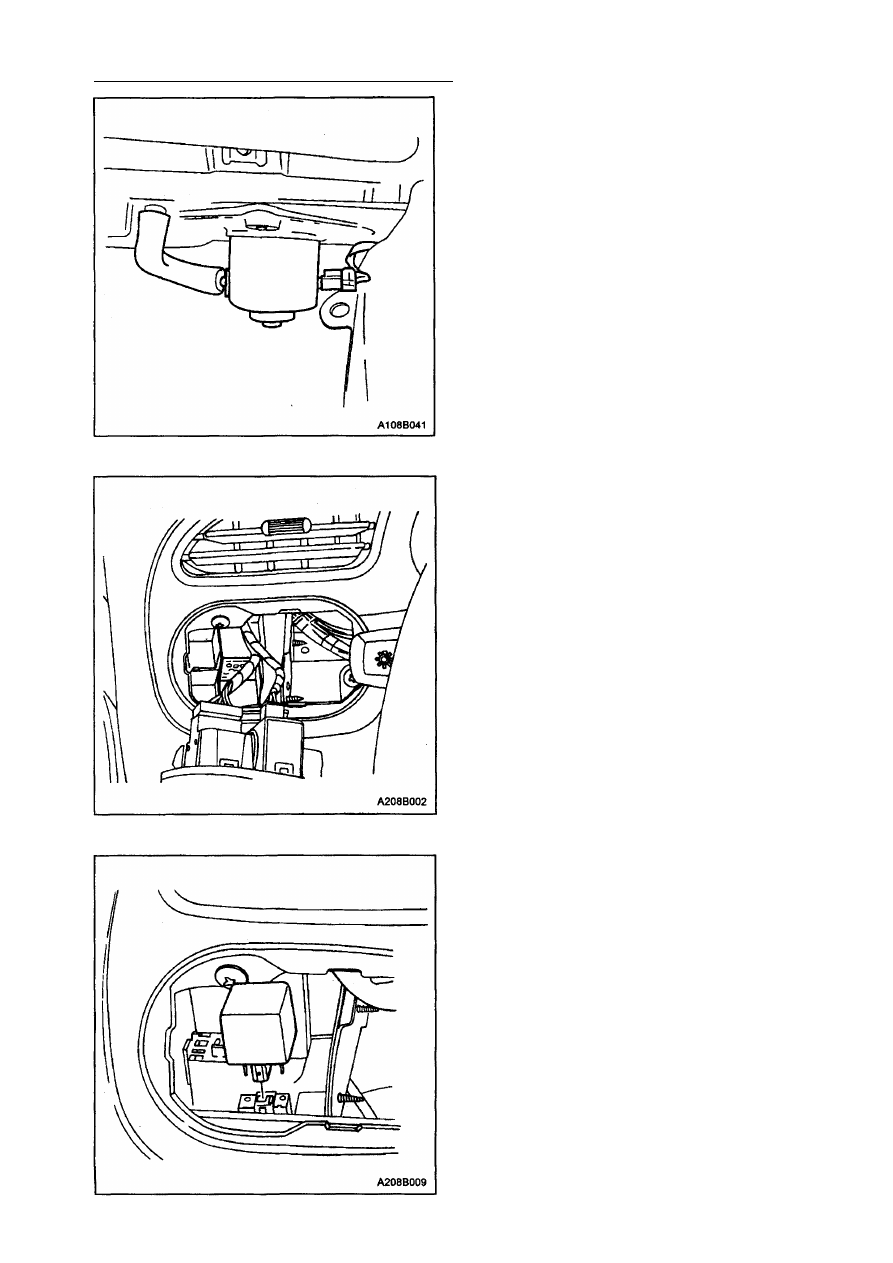

2. Снимите панель доступа на прибор­

ной панели (на том ее конце, где
имеется скопление приборов).

3. Дотянитесь через это отверстие до

фиксатора, который удерживает па­
нель управления, содержащую регу­
лятор зеркала и регулятор управления
фарами, и толкните его назад.

4. Снимите панель с приборного щитка.
5. Вытяните реле вперед из стойки.

СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 21

Процедура установки

1. Совместите релейные контакты с кон­

тактными гнездами реле.

2. Вставьте реле крепко в гнездо.
3. Вставьте на место панель доступа,

на приборной панели.

4. Установите обратно панель управле­

ния зеркалом /фарами.

5. Подсоедините отрицательный провод

батареи.

РЕЗИСТОР ВЕНТИЛЯТОРА

(Показан для левостороннего управ­
лением; для правостороннего - ана­

логично)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Отсоедините колодку от резистора.
3. Открутите винты крепления резисто­

ра.

4. Снимите резистор, осторожно вытя­

гивая его вниз.

Процедура установки

1. Установите новый резистор на корпус

отопителя / распределения воздуха с
винтами.
Затяжка
Затягивайте винты крепления резис­
тора вентилятора с крутящим момен­

том с усилием 6 Н•м.

2. Подсоедините колодку к резистору.
3. Подсоединить отрицательный провод

аккумуляторной батареи.

4. Убедитесь в том, что характеристика

вентилятора в пределах нормы.

7А - 22 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

ШЛАНГИ ОТОПИТЕЛЯ

Процедура снятия

1. Частично слейте охлаждающую жид­

кость из системы охлаждения.

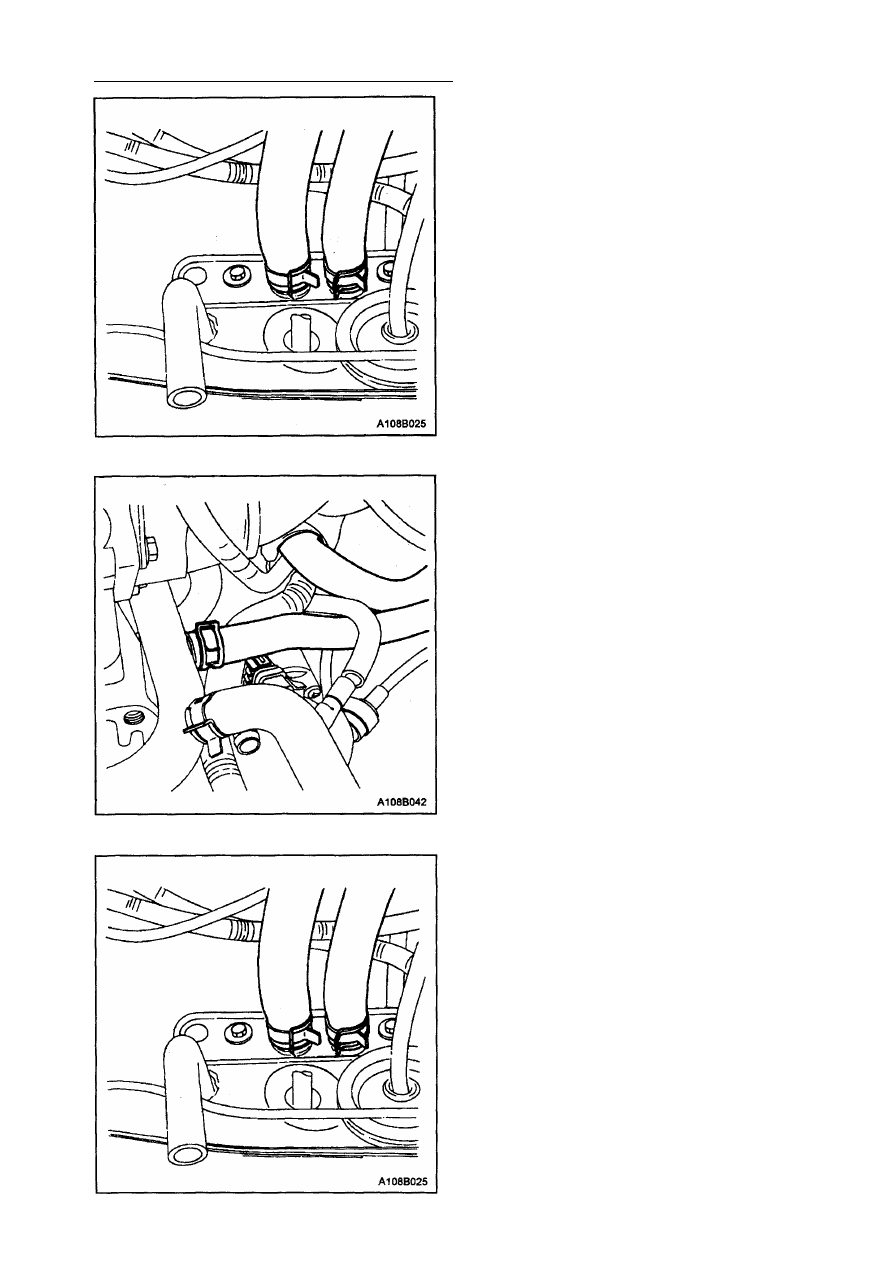

2. Нажмите на два пружинных зажима

шлангов отопителя и сдвиньте их в зад­
нем направлении к теплоизоляцион­
ной перегородке.

3. Осторожно прокручивайте шланг слева

направо, чтобы ослабить связь между
шлангом и трубкой.

4. Снимите конец шланга с трубки.

5. Повторите шаги 3 и 4 с другими шлан­

гами.

6. Нажмите на пружинный зажим шланга

отопителя со стороны входа охлаж­

дающей жидкости и сдвиньте зажим

назад.

7. Снимите шланг с машины.
8. Нажмите на пружинный зажим шланга

отопителя в месте соединения под
впускным коллектором и сдвиньте за­
жим назад.

9. Снимите шланг с автомобиля.

Процедура установки

1. Подсоедините левый шланг отопите­

ля к патрубку поступления охлаждаю­

щей жидкости. Наденьте конец шланга
отопителя на коллектор поступления
охлаждающей жидкости и толкайте до

тех пор, пока он не станет наместо.

2. Подсоедините правый шланг отопите­

ля к патрубку, расположенному под
впускным коллектором. Наденьте ко­

нец шланга отопителя на патрубок, по­
ка он не станет на место.

3. Установите и наденьте другой конец

каждого из шлангов отопителя.

4. Сожмите и сдвиньте пружинные за­

жимы на свои места на шлангах ото­

пителя и отпустите их.
