АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 87

Код А0ЗЗ - Цепь правого переднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею (окончание)

Пункт

Действие

Величина

Да

Нет

25

1. Это периодически возникающая неисправность.

2. Проверьте все соединения и проводки на наличие

повреждений, могущих вызвать короткое замыкание

тогда, когда все элементы подключены.

3. Устраните все обнаруженные повреждения.
Ремонт завершен?

-

Система в

порядке

-

26

Замените датчик скорости колеса.
Ремонт завершен?

-

Система в

порядке

-

4F - 88 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

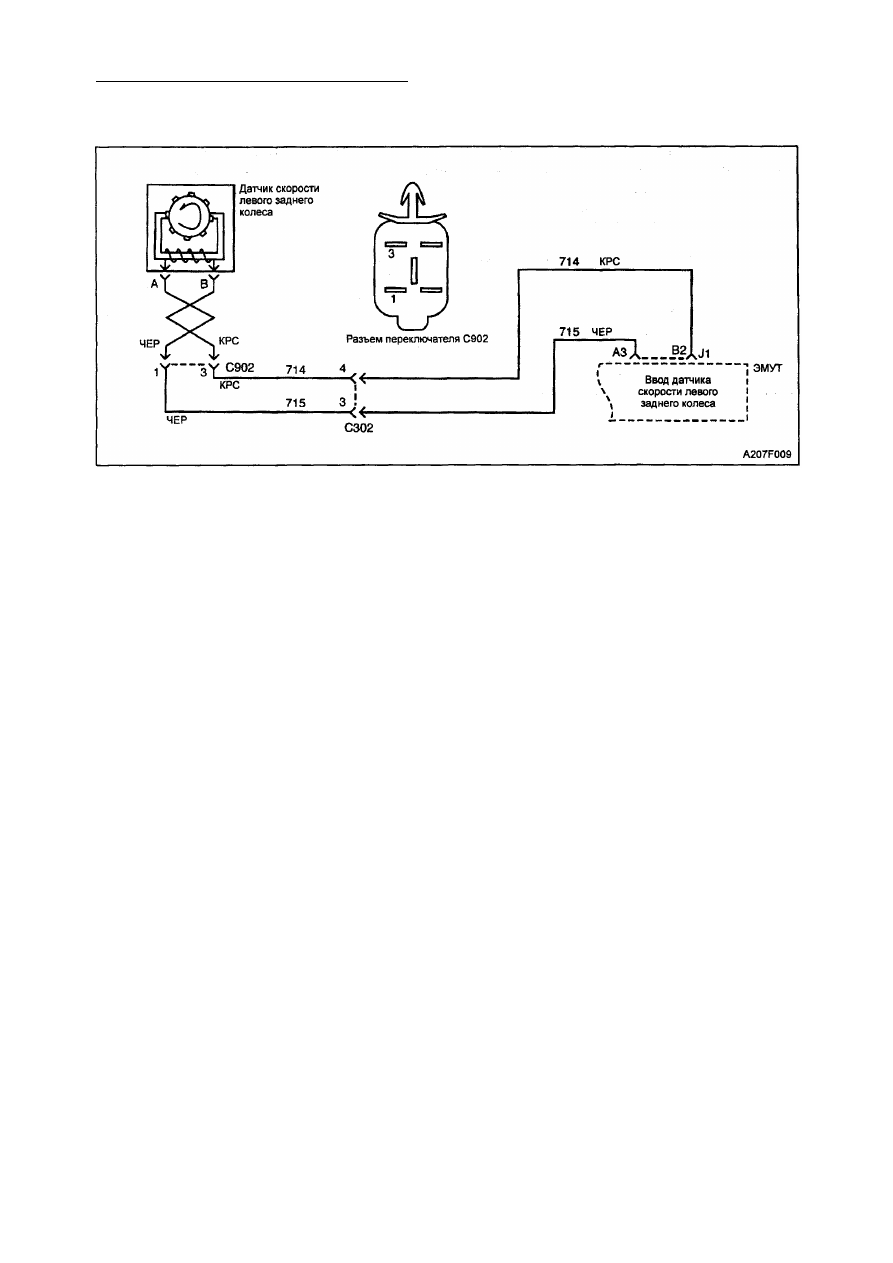

КОД А034 ЦЕПЬ ЛЕВОГО ЗАДНЕГО ДАТЧИКА СКОРОСТИ РАЗОМКНУТА

ИЛИ КОРОТКОЗАМКНУТА НА "МАССУ" ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ

Описание цепи
Поскольку зубчатый венец обходит датчик
скорости колеса, происходящие в электро­
магнитном поле изменения приводят к тому,
что датчик скорости колеса вырабатывает
синусоидальное напряжение (переменного
тока), сигнал частоты которого пропорцио­
нален скорости колеса. Величина этого сиг­

нала непосредственно связана со ско­
ростью колеса, и расстоянием от датчика
скорости колеса до зубчатого венца (упоми­
нается как воздушный зазор).

Диагностика

На основании этого теста обнаруживается
наличие короткого замыкания на аккумуля­

торную батарею, массу или разомкнутый

контур в цепи датчика скорости левого зад­
него колеса.
Причины

• Короткое замыкание скорости колеса на

аккумуляторную батарею или массу.

• Наличие неплотного соединения в цепи

скорости колеса.

• Очень высокое сопротивление датчика

скорости колеса.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное поврежде­
ние. АБС выведена из строя, загорается ее
сигнальная лампочка. Рекомендуется пере­

установить приводы для приведения их в

исходное состояние.
Описание тестов

1. Проверяет точное сопротивление ка­

тушки датчика скорости колеса.

2. Проверяет наличие короткого замыка­

ния на массу в электропроводке дат­
чика скорости колеса.

3. Проверяет наличие короткого замыка­

ния на массу электропроводки датчика
скорости колеса.

4. Гарантирует, что неисправность не была

вызвана повреждением электросхемы.

8. Проверяет наличие короткого замыка­

ния в цепи проводов черного цвета.

10. Проверят наличие короткого замыкания

в цепи проводов красного цвета.

13. Проверяет наличие высокого сопротив­

ления в цепи проводов черного цвета.

15. Проверяет наличие высокого сопротив­

ления в цепи проводов красного цвета.

17. Проверяет точное сопротивление дат­

чика скорости колеса.

20. Проверяет наличие короткого замыка­

ния на массу в цепи проводов красного
цвета.

22. Проверяет наличие короткого замыка­

ния на массу в цепи проводов черного
цвета.

Внимание: не допускайте попадания влаги
на колодку датчика скорости колеса.

24. Проверяет наличие короткого замыка­

ния на массу проводки датчика скорос­

ти заднего колеса.

26. Подтверждает отсутствие внутреннего

короткого замыкания на массу на дат­
чике скорости колеса.

Цифры, приведенные ниже, относятся к
стадиям, указанным на диагностической

таблице.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 89

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием сломанного внутри изоляции
провода.
Используя возможности сканера, опреде­
лите частоту возникновения неисправнос­

ти, как описано в "Диагностике с помощью

сканера".
Если в отзывах клиента отмечается, что сиг­
нальная лампочка АБС загорается только в
случае изменения влажности окружающей
среды (дождь, снег, мойка машины), тща­
тельно проверьте все электросхемы датчи­
ка скорости колеса на наличие признаков
коррозии или проникновения влаги. Если
код не установлен, сотрите коды, проделай­
те следующее:

1. Обрызгайте предположительно подвер­

женную признакам коррозии или проник­

новения влаги область 5 % соляным вод­
ным раствором (10 мл [2 чайные ложки]

соли на 355 мл воды).

2. Проверьте приводы тормозов автомоби­

ля при езде по дорогам с различными

поверхностями (ухабы, повороты и т.п.)
со скоростью свыше 24 км/ч в течение, по
крайней мере, 30 сек.

3. Если код возвращается, замените пред­

положительно поврежденную проводку.

Следует тщательно проверить каждую
цепь, которая, предположительно, может
быть причиной периодического возникно­
вения неисправности, на наличие отвин­
ченных клемм, неправильного соединения,
сломанных блокировок, неправильно соб­

ранных или поврежденных клемм, непра­
вильного соединения проводки или повреж­

дения в системе электропроводки.

Скорость датчика колеса будет расти по ме­
ре увеличения температуры датчика.
Меняя датчик скорости колеса, проверьте,
нет ли признаков коррозии и/или проникно­
вения влаги на его клеммах и проводке ко­
лодки. Если признаки коррозии или про­

никновения влаги налицо, замените про­
водку датчика скорости колеса. Меняя про­
водку датчика скорости колеса, проверьте
его клеммы. Обнаружив признаки коррозии
или проникновения влаги, замените датчик
скорости колеса. См. подраздел "Датчик
скорости заднего колеса".
Внимание: бывает трудно обнаружить мес­

то периодически возникающих неисправ­

ностей. Позаботьтесь о том, чтобы не пов­
редить никаких электросоединений перед

тем, как приступать к выполнению указаний

определенной стадии данной диагности­
ческой таблицы.

Код А034 - Цепь левого заднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею

Пункт

Действие

Величина

Да

Нет

1

1. Поверните выключатель зажигания в положение
LOCK.

2.Тщательно обрызгайте проводку датчика скорости

на левом заднем колесе 5 % соляным водным раст­

вором.
3. Отключите колодку J1.
4. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммами A3 и В2 колодки
J1 на проводке ЭМУТ. Величина сопротивления нахо­

дится в установленных пределах тогда, когда темпе­

ратура датчика равна 5 - 43°С ?

969-

1185 Ом

Перейти

к п. 2

Перейти

к п. 13

2

Измерьте сопротивление между массой и клеммой В2
проводки колодки J1 ЭМУТ. Цифровой омметр пока­

зывает сопротивление определенной величины?

Перейти

к п. 3

Перейти

к п. 20

4F - 90 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А034 - Цепь левого заднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею (продолжение)

Пункт

Действие

Величина

Да

Нет

3

1. Включите ЗАЖИГАНИЕ.

2. Воспользуйтесь цифровым вольтметром для изме­
рения напряжения между массой и клеммой A3 ко­
лодки J1 ЭМУТ. Величина напряжения находится в
установленных пределах?

J 1 В

Перейти

к п. 4

Перейти

к п. 8

4

1. Поверните выключатель зажигания в положение
LOCK.

2. Проверьте, нет ли неплотных контактов и загрязне­

ния на клеммах A3 и В2 проводки колодки J1 ЭМУТ.

Также проверьте, нет ли повреждений цепей прово­
дов черного и красного цветов, которые могли бы при­

вести к образования разомкнутого контура, вызвать
короткое замыкание на массу или на аккумуляторную
батарею.
Вы обнаружили какое-либо повреждение?

-

Перейти

к п. 5

Перейти

к п. 6

5

1. Если нужно, устраните все повреждения.

2. Повторно подключите все колодки.
3. Включите зажигание.
Установлен ли в настоящий момент код А032?

-

Перейти

к п. 7

Система в

порядке

6

1. Повторно подключите все колодки.

2. Включите зажигание. Установлен ли в настоящий
момент код неисправностей А034?

-

Перейти

к п. 7

Перейти

к "Видам

диагности­

ческой

помощи"

7

Замените ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

8

1. Поверните выключатель зажигания в положение
LOCK.

2. Отсоедините проводку от датчика скорости левого
заднего колеса.

3. Включите зажигание.

4. Воспользуйтесь цифровым вольтметром для изме­

рения напряжения между массой и клеммой A3 про­
водки колодки J1 ЭМУТ. Величина напряжения нахо­

дится в установленных пределах?

J 1 В

Перейти

к п. 9

Перейти

к п. 10

9

Устраните короткое замыкание на аккумуляторную
батарею в цепи проводов черного цвета.

Ремонт завершен?

-

Система в

порядке

-

10

Воспользуйтесь цифровым вольтметром для измере­
ния напряжения между массой и клеммой В2 колодки

J1 ЭМУТ. Величина напряжения находится в установ­

ленных пределах?

J 1 в

Перейти

к п. 11

Перейти

к п. 12

11

1. Это периодически возникающая неисправность.

2. Проверьте все колодки и проводки на наличие пов­
реждения, которое может вызвать короткое замыка­
ние, когда подключены все элементы.
3. Устраните все обнаруженные повреждения.

Ремонт завершен?

-

Система в

порядке

-

12

Устраните короткое замыкание в цепи проводов крас­

ного цвета. Ремонт завершен?

-

Система в

порядке

-
