АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 83

КОД А0ЗЗ ЦЕПЬ ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СКОРОСТИ РАЗОМКНУТА

ИЛИ КОРОТКОЗАМКНУТА НА МАССУ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ

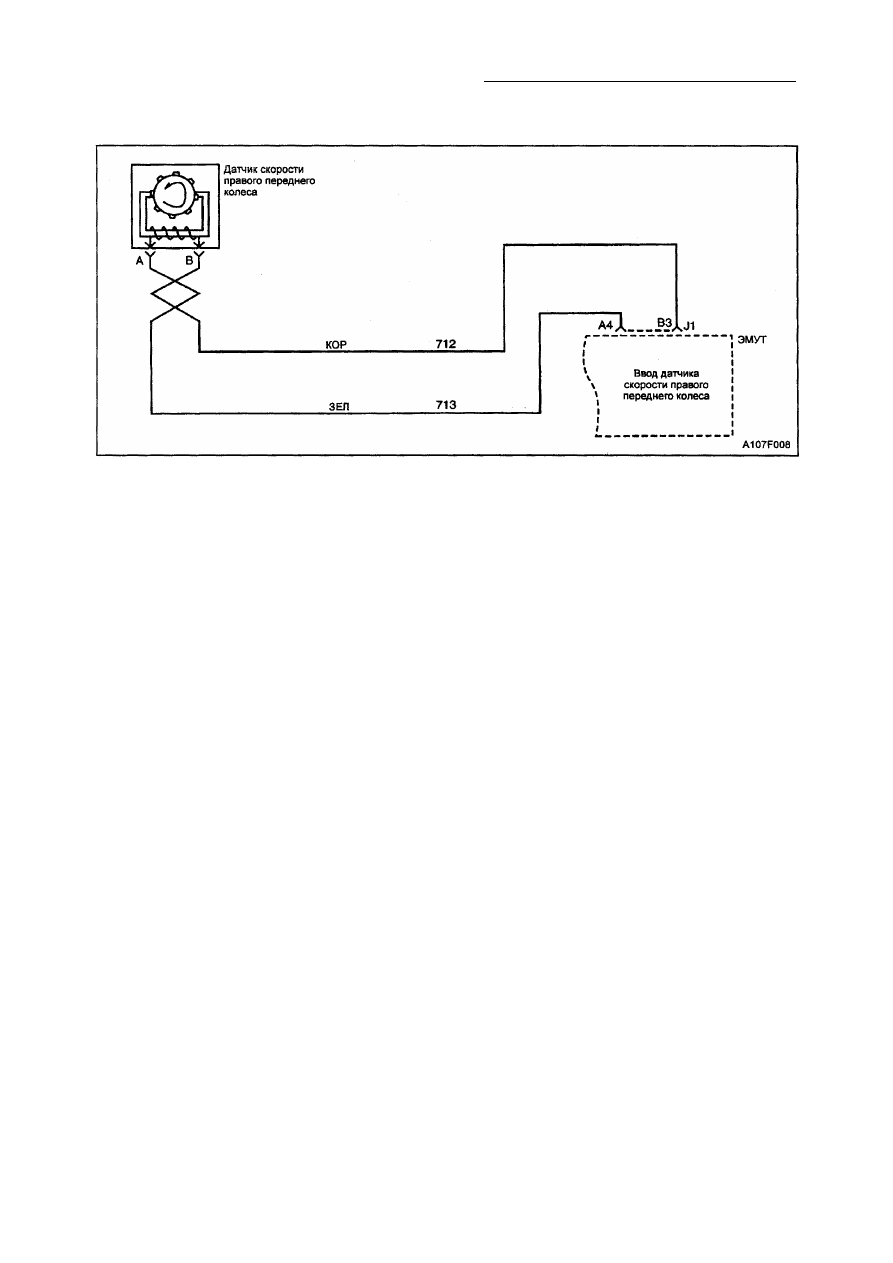

Описание схемы
Поскольку зубчатый венец обходит датчик
скорости колеса, происходящие в электро­
магнитном поле изменения приводят к тому,
что датчик скорости колеса вырабатывает
синусоидальное напряжение (переменного

тока), частота которого пропорциональна
скорости колеса. Величина этого сигнала

непосредственно связана со скоростью ко­

леса, и расстояние от датчика скорости ко­
леса до зубчатого венца (упоминается как
воздушный зазор).

Диагностика

При проведении этого теста обнаруживают­
ся короткое замыкание на аккумуляторную

батарею, массу или разомкнутый контур в
цепи датчика скорости правого переднего
колеса.
Причины

• Короткое замыкание цепи скорости коле­

са на аккумуляторную батарею или мас­
су.

• Неплотное соединение в цепи скорости

колеса.

• Очень высокое сопротивление датчика

скорости колеса.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное поврежде­
ние. АБС отключена, зажигается ее сиг­
нальная лампочка. Рекомендуется переус­

тановить приводы для приведения их в ис­
ходное состояние.
Описание теста

1. Проверяет точное сопротивление ка­

тушки датчика скорости колеса.

2. Проверяет наличие короткого замыка­

ния на массу в электропроводке датчи­
ка скорости.

3. Проверяет наличие короткого замыка­

ния на аккумулятор в электропроводке

датчика скорости колеса.

4. Гарантирует, что неисправность не была

вызвана повреждением электросхемы.

8. Проверяет наличие короткого замыка­

ния в цепи проводов зеленого цвета.

10. Проверяет наличие короткого замыка­

ния в цепи проводов коричневого цвета.

13. Проверяет наличие высокого сопротив­

ления в цепи проводов зеленого цвета.

15. Проверяет наличие высокого напряже­

ния в цепи проводов коричневого цвета.

17. Проверяет точное сопротивление датчи­

ка скорости колеса.

20. Проверяет наличие короткого замыка­

ния на массу в цепи проводов коричне­
вого цвета.

22. Проверяет наличие короткого замыка­

ния на массу в цепи проводов зеленого
цвета.

24. Подтверждает, что в датчике скорости

колеса отсутствует короткое замыкание
на массу.

Виды диагностической помощи

"Периодически" возникающая неисправ­
ность может произойти в результате сла­
бого соединения, протершейся изоляции
проводов или произойти из-за сломавше­
гося внутри изоляции провода.

Цифры, приведенные ниже относятся к ста­

диям, указанным в диагностической таб­
лице.

4F - 84 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".
Если в отзывах клиента отмечается, что
сигнальная лампочка АБС горит только при
изменении влажности окружающей среды
(дождь, снег, мойка автомобиля), тщатель­
но проверьте все электросхемы датчика
скорости колеса на наличие признаков кор­
розии или проникновения влаги. Если в нас­

тоящий момент код не установлен, сотрите

все коды, проделайте следующее:

1. Обрызгайте предполагаемое место попа­

дания влаги или с признаками коррозии

5 % соляным водным раствором (10 мл
[две чайные ложки] соли на 355 мл воды).

2. Проверьте приводы тормозов автомоби­

ля при езде по дорогам с различными по­

верхностями (ухабы, повороты и т.п.) со
скоростью 24 км/ч в течение, по крайней
мере, 30 сек.

3. Если код снова появляется, замените

предположительно поврежденную про­
водку.

Тщательно проверьте каждую электричес­

кую цепь, которая, предположительно, мо­

жет быть причиной периодического возник­

новения неисправности, на наличие отвин­
ченных клемм, неправильного соединения,
сломанных блокировок, неправильно соб­
ранных или поврежденных клемм, непра­
вильного соединения проводки или повреж­

дения в системе электропроводки.

Сопротивление датчика скорости колеса
будет увеличиваться по мере увеличения
температуры датчика.
Меняя датчик скорости колеса, проверьте
его клеммы и/или проводку колодки на на­
личие признаков коррозии или проникно­
вения влаги. Если признаки коррозии или

проникновения влаги налицо, замените
проводку датчика скорости колеса. Меняя
проводку датчика скорости колеса, про­
верьте его клеммы. Обнаружив признаки
коррозии или проникновения влаги, заме­
ните датчик скорости колеса. См, подраз­
дел "Датчик скорости переднего колеса".

Внимание: бывает трудно обнаружить мес­

то периодически возникающих неисправ­

ностей датчика скорости колеса. Позаботь­

тесь о том, чтобы не повредить никаких

электросоединений перед тем, как выпол­
нять указания определенной стадии данной

таблицы.

Код А033 - Цепь правого переднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею

Пункт

Действие

Величина

Да

Нет

1

1. Поверните выключатель зажигания в положение
LOCK.

2. Тщательно обрызгайте проводку датчика скорости

на правом переднем колесе 5 % соляным раствором.
3. Отключите колодку J1.

4. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между клеммами А4 и В3 колодки
J1 на проводке ЭМУТ.
Находится ли величина сопротивления в установлен­
ных пределах, когда температура датчика равна 5 -

43°С?

969-

1185 Ом

Перейти

к п. 2

Перейти

к п . 13

2

Измерьте сопротивление между массой и клеммой В3
проводки колодки J1 ЭМУТ.
Цифровой омметр показывает сопротивление опре­

деленной величины?

Перейти

к п. 3

Перейти

к п. 20

3

1. Включите зажигание.

2. Воспользуйтесь цифровым вольтметром для изме­
рения напряжения между массой и клеммой А4 коло­
дки J1 ЭМУТ.

Величина напряжения находится в установленных
пределах?

J 1 В

Перейти

к п. 4

Перейти

к п. 8

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-85

Код А033 - Цепь правого переднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею (продолжение)

Пункт

Действие

Величина

Да

Нет

4

1. Поверните выключатель зажигания в положение
LOCK.

2. Проверьте, нет ли неплотных клеммных контактов и
загрязнения клемм А4 и В3 проводки колодки J1

ЭМУТ. Также проверьте нет ли в цепях проводов зе­

леного и коричневого цветов повреждений, могущих

привести к образованию разомкнутого контура, корот­
кого замыкания на массу или на аккумуляторную ба­

тарею.

Вы обнаружили какое-либо повреждение?

-

Перейти

к п. 5

Перейти

к п. 6

5

1. Если нужно, устраните повреждение.

2. Повторно подключите все колодки.
3. Включите зажигание. Устанавливается ли в настоя­

щий момент код А032?

-

Перейти

к п. 7

Система в

порядке

6

1. Повторно подключите все колодки.

2. Включите зажигание. Устанавливается ли в настоя­

щий момент код А0ЗЗ?

-

Перейти

к п. 7

Перейти

к "Видам

диагности­

ческой

помощи"

7

Замените ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

8

1. Поверните выключатель зажигания в положение
LOCK.

2. Отсоедините проводку от датчика скорости правого
переднего колеса.
3. Включите зажигание.
4. Воспользуйтесь цифровым вольтметром для изме­
рения напряжения между массой и клеммой А4 про­
водки колодки J1 ЭМУТ.

Величина напряжения находится в установленных
пределах?

J 1 В

Перейти

к п. 9

Перейти

кп. 10

9

Устраните короткое замыкание в цепи проводов зеле­
ного цвета. Ремонт завершен?

-

Система в

порядке

-

10

Воспользуйтесь цифровым вольтметром для измере­
ния напряжения между массой и клеммой В3 колодки

J1 ЭМУТ. Величина напряжения находится в установ­
ленных пределах?

J 1 В

Перейти

к п. 11

Перейти

к п. 12

11

1. Это периодически возникающая неисправность.

2. Проверьте все колодки и проводки на наличие пов­
реждений, могущих вызвать короткое замыкание тог­

да, когда все элементы подключены.

3. Устраните все обнаруженные неисправности.
Ремонт завершен?

-

Система в

порядке

-

12

Устраните короткое замыкание в цепи проводов ко­

ричневого цвета. Ремонт завершен?

-

Система в

порядке

-

13

1. Отсоедините проводку датчика скорости правого

переднего колеса.

2. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между клеммой А4 проводки ко­

лодки J1 ЭМУТ и клеммой А проводки колодки датчи­

ка скорости правого переднего колеса.
Величина сопротивления находится в установленных
пределах?

J 2 Ом

Перейти

к п. 15

Перейти

к п. 14

4F - 86 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А0ЗЗ - Цепь правого переднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею (продолжение)

Пункт

Действие

Величина

Да

Нет

14

1. Устраните высокое сопротивление в цепи проводов

зеленого цвета.
2. Если проводка датчика скорости колеса поврежде­
на, замените ее. Ремонт завершен?

-

Система в

порядке

-

15

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой В3 проводки колодки
J1 ЭМУТ и клеммой В проводки колодки датчика ско­
рости правого переднего колеса.

Величина сопротивления находится в установленных
пределах?

J 2 Ом

Перейти

к п. 17

Перейти

к п. 16

16

1. Устраните высокое напряжение в цепи проводов

коричневого цвета.
2. Если проводка датчика скорости повреждена, за­
мените ее. Ремонт завершен?

-

Система в

порядке

-

17

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой А и клеммой В колод­

ки датчика скорости правого переднего колеса.
Находится ли величина сопротивления в установлен­
ных пределах тогда, когда температура датчика равна
5-43°С?

1502-

2103 Ом

Перейти

к п. 18

Перейти

к п. 19

18

1. Это периодически возникающее повреждение.

2. Проверьте все колодки и проводки на наличие пов­

реждения, могущих вызвать короткое замыкание на
аккумуляторную батарею тогда, когда все элементы
подключены.
3. Устраните все обнаруженные повреждения.
Ремонт завершен?

-

Система в

порядке

-

19

Замените датчик скорости колеса.

Ремонт завершен?

-

Система в

порядке

-

20

1. Отсоедините проводку ЭМУТ от датчика скорости

правого переднего колеса.
2. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между массой и клеммой В3 про­
водки колодки J1 ЭМУТ.
Цифровой омметр показывает определенную величи­
ну сопротивления?

Перейти

к п. 22

Перейти

к п. 21

21

Устраните короткое замыкание на массу в цепи про­
водов коричневого цвета. Ремонт завершен?

-

Система в

порядке

-

22

Воспользуйтесь цифровым омметром для измерения

сопротивления между массой и клеммой А4 колодки
J1 ЭМУТ. Цифровой омметр показывает определен­
ную величину сопротивления?

Перейти

к п. 24

Перейти

к п. 23

23

Устраните короткое замыкание на массу в цепи про­
водов зеленого цвета. Ремонт завершен?

-

Система в

порядке

-

24

Воспользуйтесь цифровым омметром для измерения

сопротивления между массой и клеммой А датчика
скорости правого переднего колеса.
Цифровой омметр показывает сопротивление опреде­

ленной величины?

Перейти

к п. 25

Перейти

к п. 26
