4Е -12 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

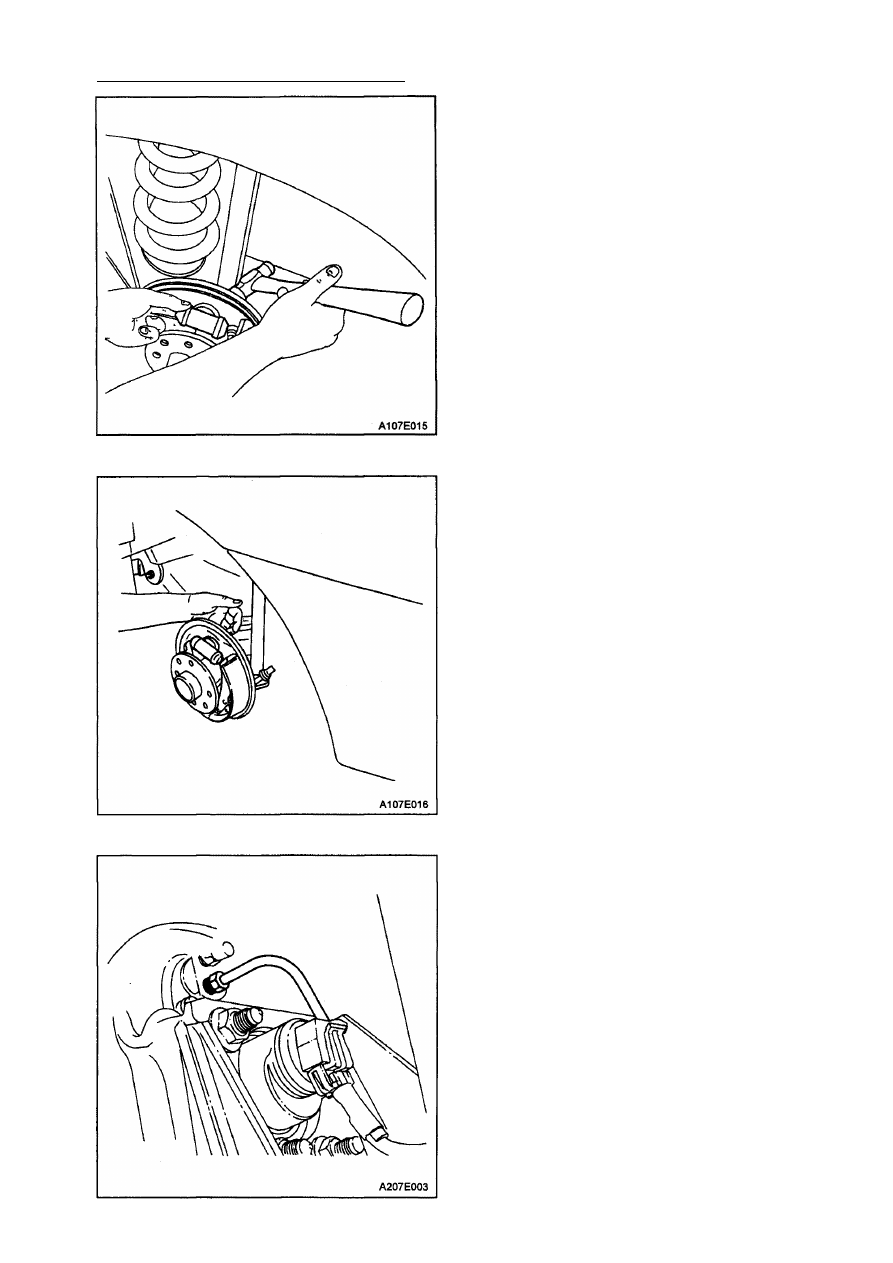

9. Удалите болт крепления колесного

цилиндра к опорному щиту.

10. Легонько постукивая, отделите колес­

ный цилиндр от опорного щита, об­
ращая внимание но то, чтобы не
повредить перепускной клапан и его
колпачок.

Монтаж

1. Закрепите колесный цилиндр к опор­

ному щиту с помощью болта колес­
ного цилиндра.

Затяжка
Затяните болт крепления колесного ци­
линдра к опорному щиту до величины

8 Н•м.

2. Подсоедините тормозную трубку к

колесному цилиндру.

Затяжка
Затяните тормозную трубку до величины

16 Н•м.

3. Установите тормозную колодку с

фрикционной накладкой и тормозной
барабан. Обратитесь к подразделу

"Тормозные колодки и фрикционные

накладки" данного раздела.

4. Произведите прокачку тормозов.

Обратитесь к разделу 4А "Гидрав­

лические тормоза".

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е -13

5. Снимите колесный цилиндр. Обрати­

тесь к подразделу "Колесный цилиндр"
данного раздела.

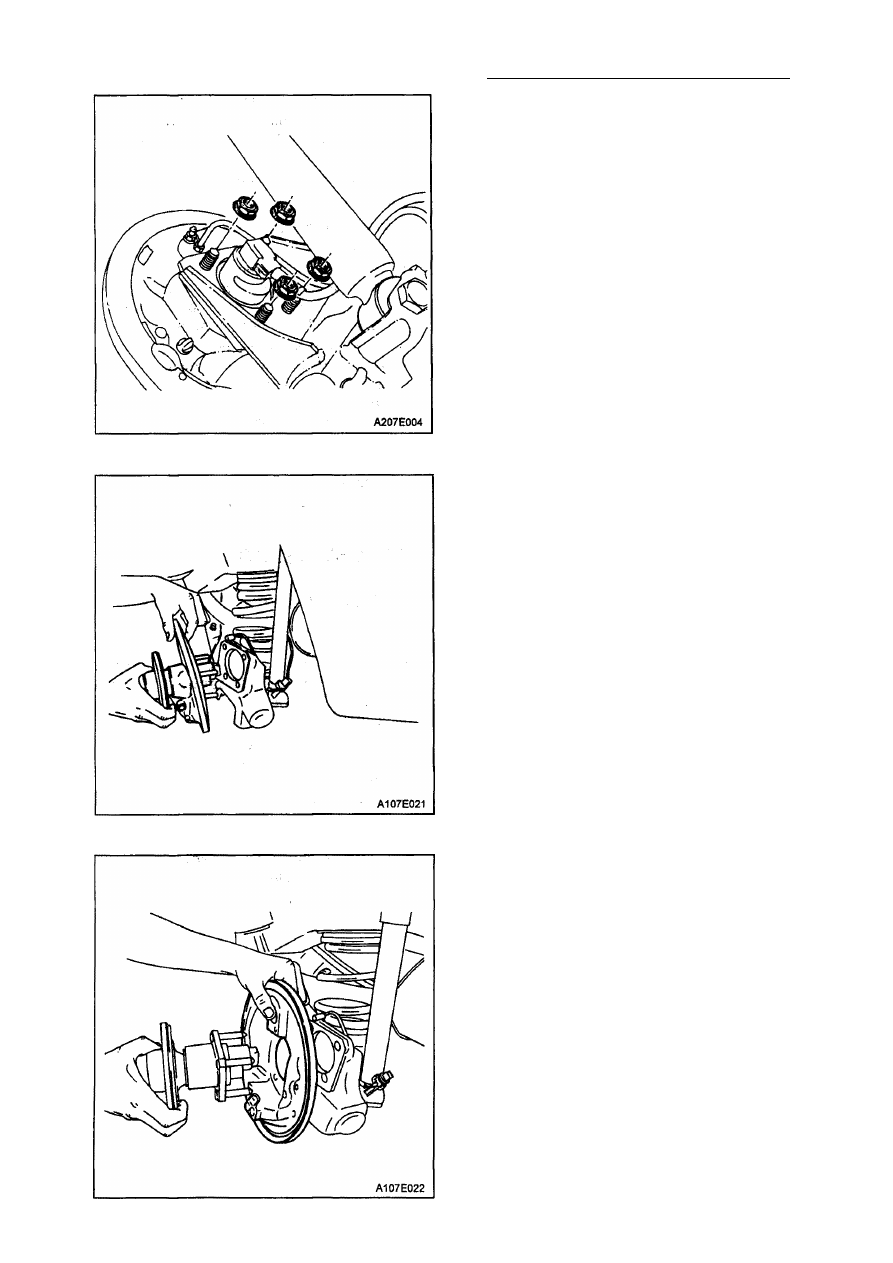

6. Снимите ступицы колеса. (На рисун­

ке показана ступица для случая анти­
блокировочной тормозной системы.)
Отсоедините провод, который идет к

датчику скорости колеса, в случае
тормозов с АБС.

7. Отделите опорный щит и прокладку.

Монтаж

1. Установите опорный щит вместе с но­

вой прокладкой на ступицу колеса.
(Показана ступица для случая анти­
блокировочной тормозной системы.)

2. Вставьте весь узел ступица коле­

са/опорный щит в щиток задней оси.
Закрутите гайки и подсоедините датчик
скорости колеса в случае тормозов с

АБС.

Затяжка
Затяните гайки крепления тормозного
узла ступица колеса/опорный щит к
задней оси до величины 28 Н•м.

ОПОРНЫЙ ЩИТ

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите компоненты тормозной ко­

лодки, включая полный демонтаж

ручного тормоза с фиксатором. Обра­
титесь к подразделу 'Тормозные ко­

лодки и фрикционные накладки" дан­

ного раздела.

3. Удалите гайки, прикрепляющие ступи­

цу колеса к опорному щиту.

4. Снимите тормозную трубку и заткните

отверстие в тормозной трубке для того,

чтобы предотвратить утечку жидкости

и попадание внутрь грязи.

4Е-14 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

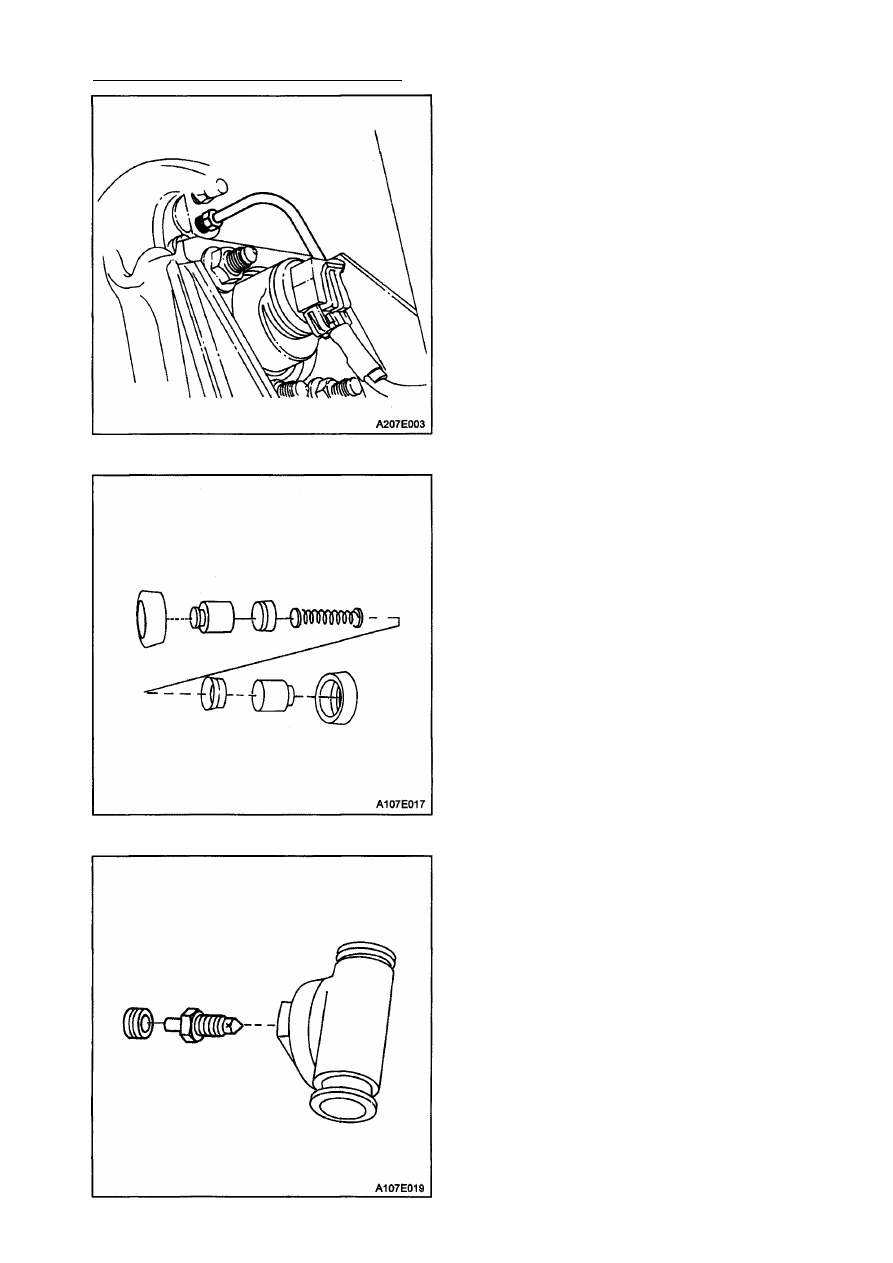

3. Установите тормозной колесный ци­

линдр на опорный щит. Обратитесь к

подразделу "Колесный цилиндр" дан­
ного раздела.

4. Подсоедините тормозную трубку.
Затяжка

Затяните тормозную трубку до величины

16 Н•м.

5. Установите компоненты тормозного

механизма. Обратитесь к подразделу

"Тормозные колодки и фрикционные

накладки" данного раздела.

6. С помощью фиксатора установите

трос стояночного тормоза, присое­
диняя трос к рычагу ручного привода

колодок. Обратитесь к разделу 4G

"Ручной тормоз".

7. Произведите прокачку тормозов. Об­

ратитесь к разделу 4А "Гидравлические

тормоза".

8. Опустите автомобиль.

РЕМОНТ УЗЛОВ

КОЛЕСНЫЙ ЦИЛИНДР

Демонтаж

1. Снимите колесный цилиндр в сборе с

опорного щита. Обратитесь к под­
разделу "Колесный цилиндр" данного
раздела.

2. Снимите защитные колпачки, поршни и

уплотнители с каждого конца колес­

ного цилиндра.

3. Удалите пружину.

4. Снимите колпачок перепускного кла­

пана и сам клапан прокачки.

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е -15

Монтаж

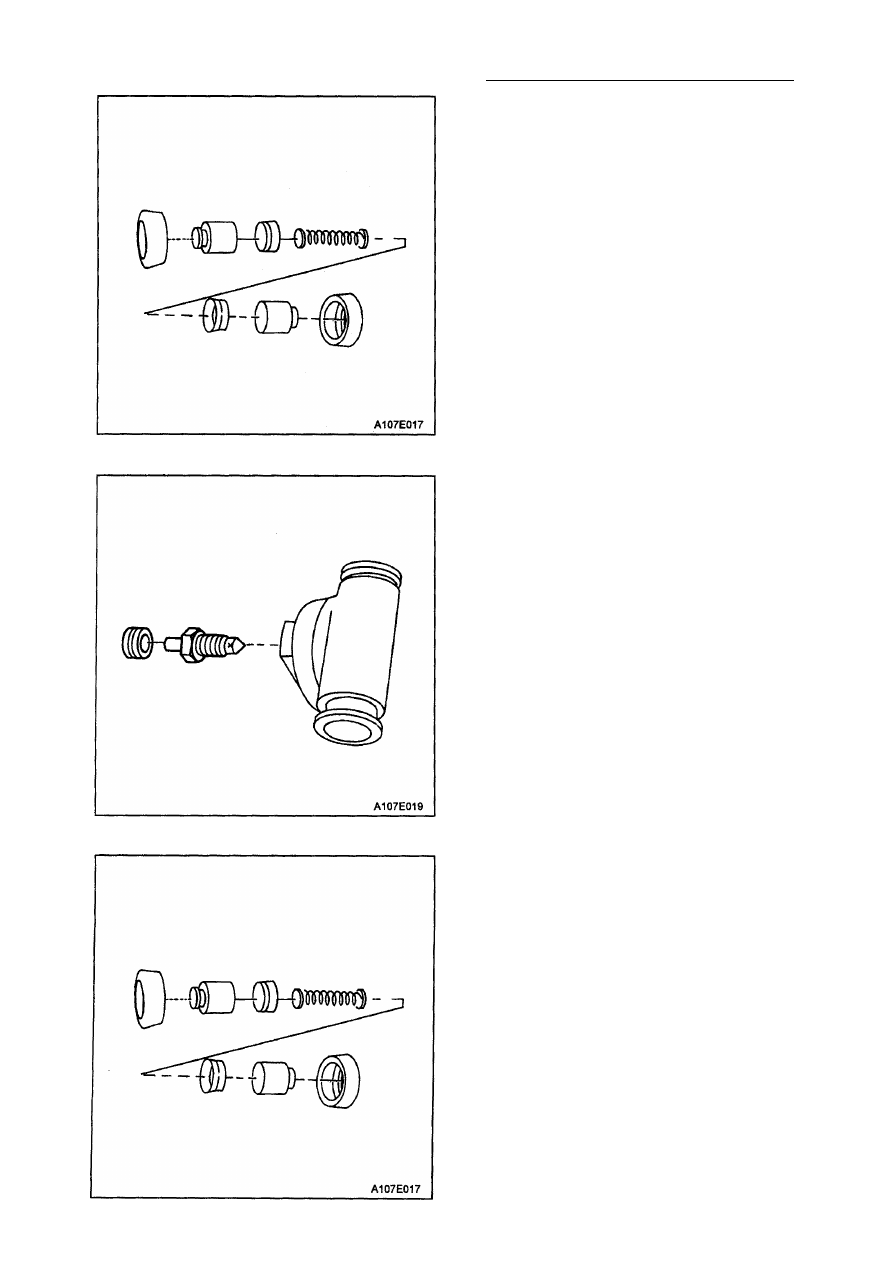

1. Произведите осмотр полости колесно­

го цилиндра и поршней на наличие
борозд, зазубрин, коррозии и износа.

2. С помощью крокуса (окись железа в

порошке) отшлифуйте места в полости
колесного цилиндра с незначительной
коррозией.

Обратите особое внимание: Если по­
лость не очищается с помощью крокуса,
замените этот узел.

3. Протрите все части чистым денату­

ратом или тормозной жидкостью.
Просушите их с помощью чистого
сжатого воздуха. Перед выполнением
монтажа смажьте новые уплотнители,
поршни и полость колесного цилиндра
чистой тормозной жидкостью.

4. Покройте все части, кроме пылеза­

щитных колпачков, тонким слоем

тормозной жидкости из цилиндра.

5. Установите клапан прокачки и его кол­

пачок на колесный цилиндр.

6. Поставьте на колесный цилиндр пру­

жину, затем поршни, уплотнители и
защитные колпачки.

7. Проверьте поршни касательно сво­

бодного перемещения.

8. Установите колесный цилиндр. Обра­

титесь к подразделу "Колесный ци­
линдр" данного раздела.
