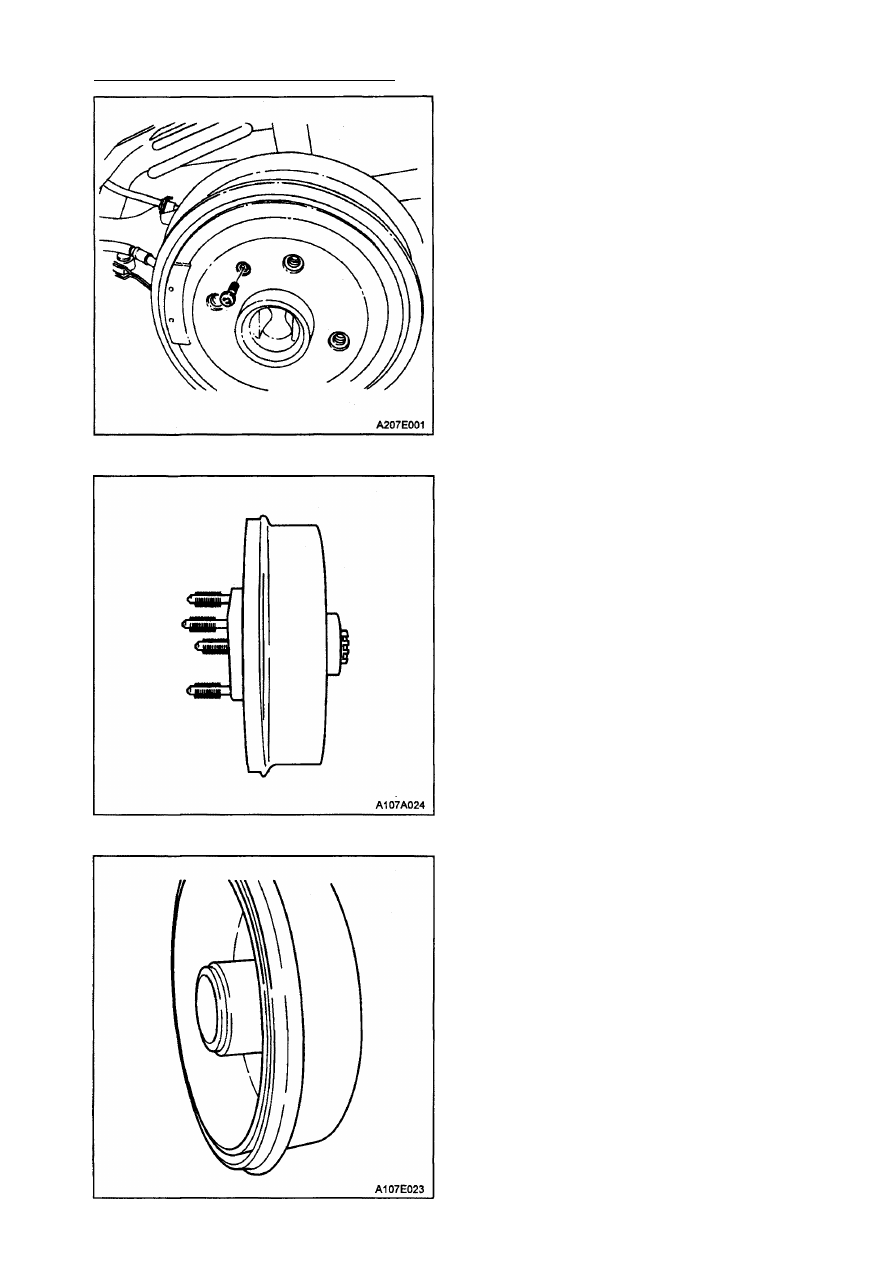

4Е - 4 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

Монтаж

1. Для автомобилей с антиблокировоч­

ной тормозной системой (АБС), уста­
новите барабан заднего тормоза и
ввинтите крепящий винт.

Затяжка
Затяните винт крепления тормозного
барабана до величины 4 Н•м.

2. Для автомобилей без антиблокиро­

вочной тормозной системы, устано­
вите барабан заднего тормоза. Пос­

тавьте гайку одностороннего бараба­

на и застопорите ее новым шплинтом.

Затяжка
Затяните гайку одностороннего барабана

до величины 20 Н•м, минус 180°, +1 Н•м.

3. Поставьте задние колеса. Обратитесь

к разделу 2Е "Шины и колеса".

Обратите особое внимание: Необ­
ходимо нажать на педаль тормоза более

10 раз. Зазор между тормозными ко­

лодками и барабаном будет отрегу­
лирован, когда больше не будет слышно

щелканья.

4. Нажимайте ногой на педаль тормоза

до тех пор, пока не прекратится щел­

канье регулировочного привода.

5. Отрегулируйте ручной тормоз. Обра­

титесь к разделу 4G "Ручной тормоз".

ОДНОСТОРОННИЙ БАРАБАН

Монтаж

1. Поднимите и хорошо зафиксируйте

автотомобиль.

2. Снимите колесо. Обратитесь к разделу

2Е"Шины и колеса".

3. Удалите шплинт и гайку, крепящую

барабан к оси вращения. Замените
шплинт.

4. Снимите задний тормозной барабан.

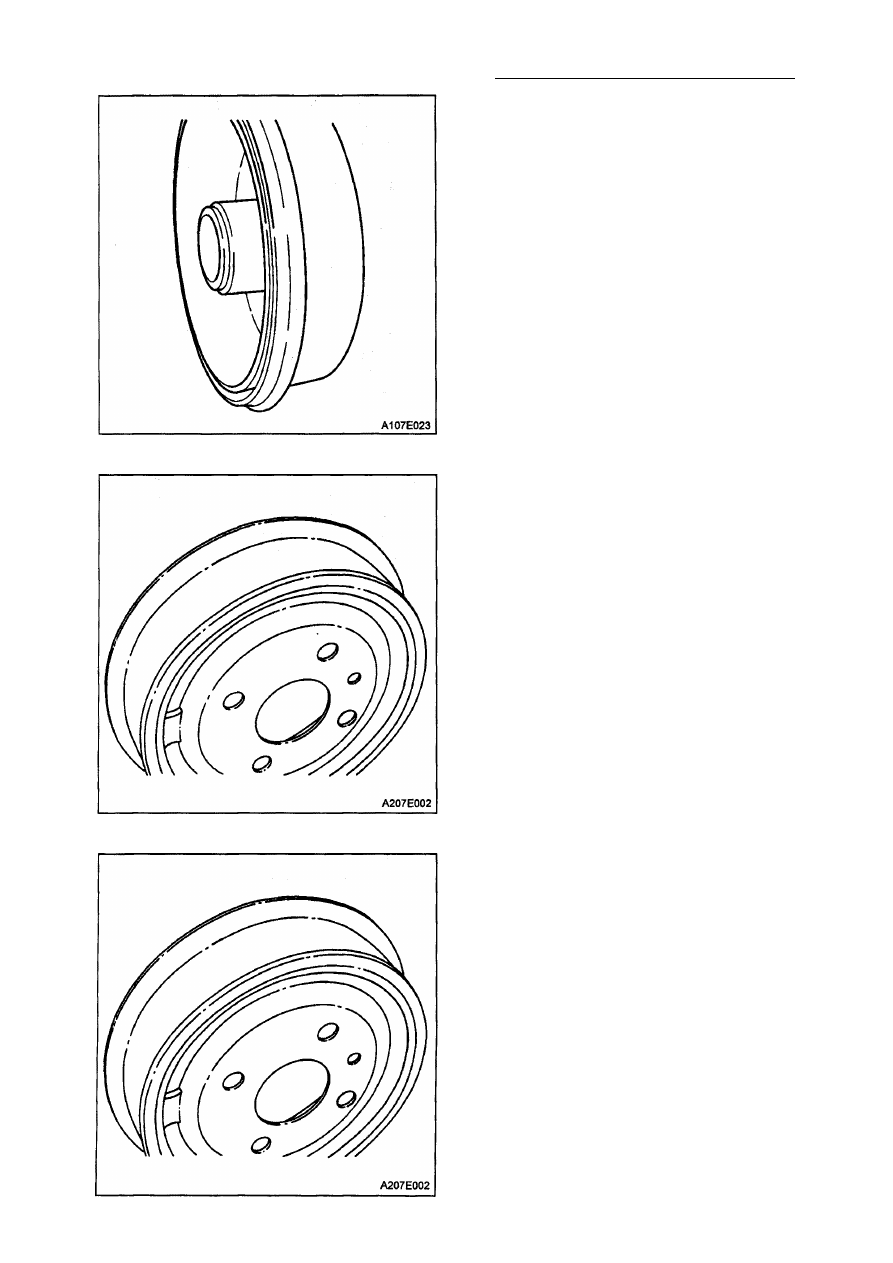

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е - 5

Монтаж

1. Произведите осмотр подшипника сту­

пицы и, при необходимости, смажьте
его.

2. Установите задний тормозной бара­

бан.

3. Закрепите барабан с помощью гайки

и нового шплинта.

Затяжка
Затяните гайку одностороннего барабана

до величины 20 Н•м, минус 180°, +1 Н•м.

4. Установите колесо. Обратитесь к раз­

делу 2Е "Шины и колеса".

5. Опустите автомобиль.

ДВУСТОРОННИЙ БАРАБАН

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

3. Удалите крепящий винт с тормозного

барабана.

4. Снимите тормозной барабан.

Монтаж

1. Произведите осмотр тормозного бара­

бана. Обратитесь к подразделу "Бара­
баны" данного раздела.

2. Установите тормозной барабан.
3. Для закрепления тормозного барабана

затяните крепящий винт.

Затяжка
Затяните винт крепления тормозного ба­
рабана до величины 4 Н•м.

4. Установите колесо. Обратитесь к раз­

делу 2Е "Шины и колеса".

5. Опустите автомобиль.

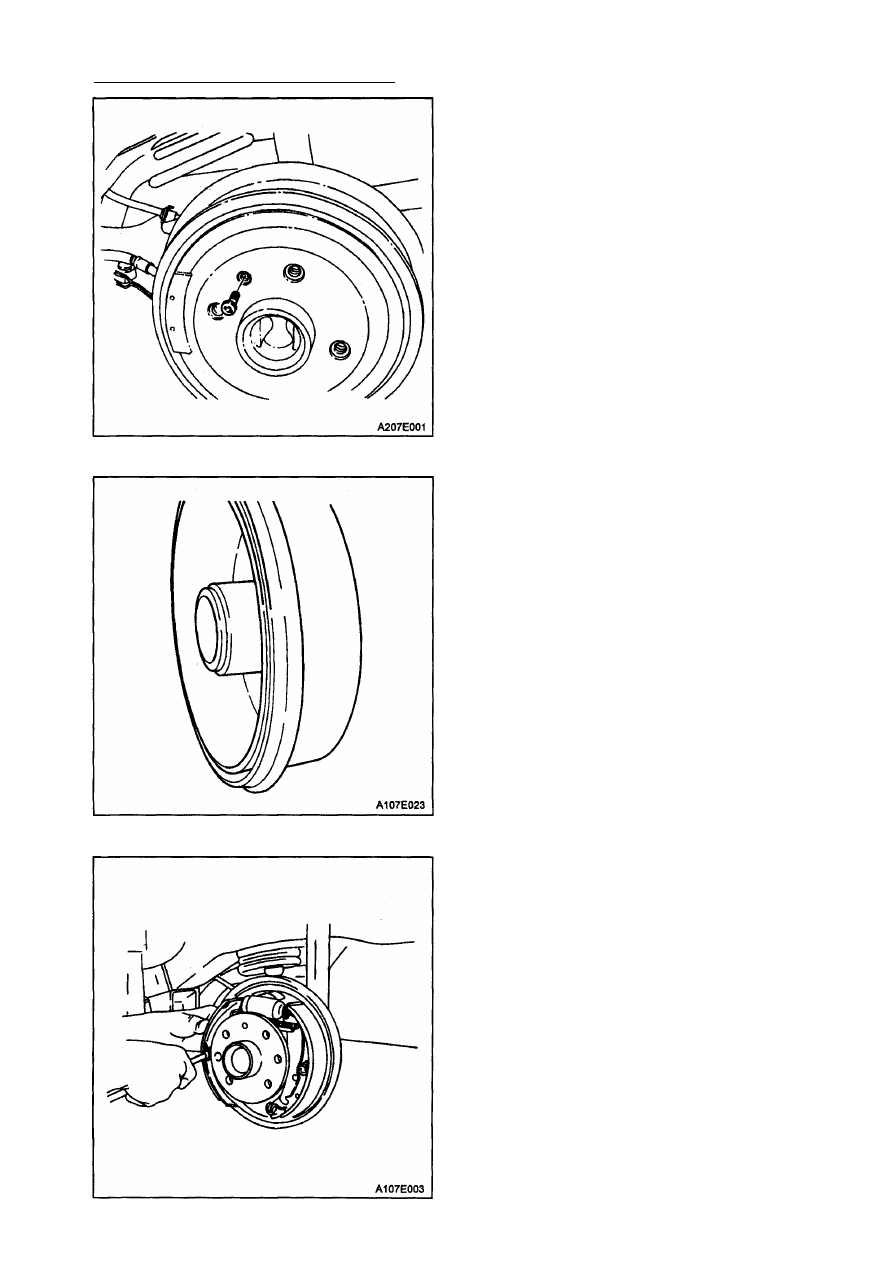

4Е - 6 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

ТОРМОЗНЫЕ КОЛОДКИ

И ФРИКЦИОННЫЕ НАКЛАДКИ

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите задние колеса. Обратитесь к

разделу 2Е "Шины и колеса".

3. Промаркируйте положение колес отно­

сительно ступиц колес.

4. Ослабьте трос ручного тормоза. Обра­

титесь к разделу 4G "Ручной тормоз".

5. Для автомобилей с антиблокировоч­

ной тормозной системой (АБС), удали­

те крепящий винт с тормозного бара­
бана. Снимите тормозной барабан.

6. Для автомобилей без антиблокиро­

вочной тормозной системы, снимите
задний тормозной барабан, предва­
рительно удаляя шплинт и гайку
крепления одностороннего барабана.
Замените шплинт.

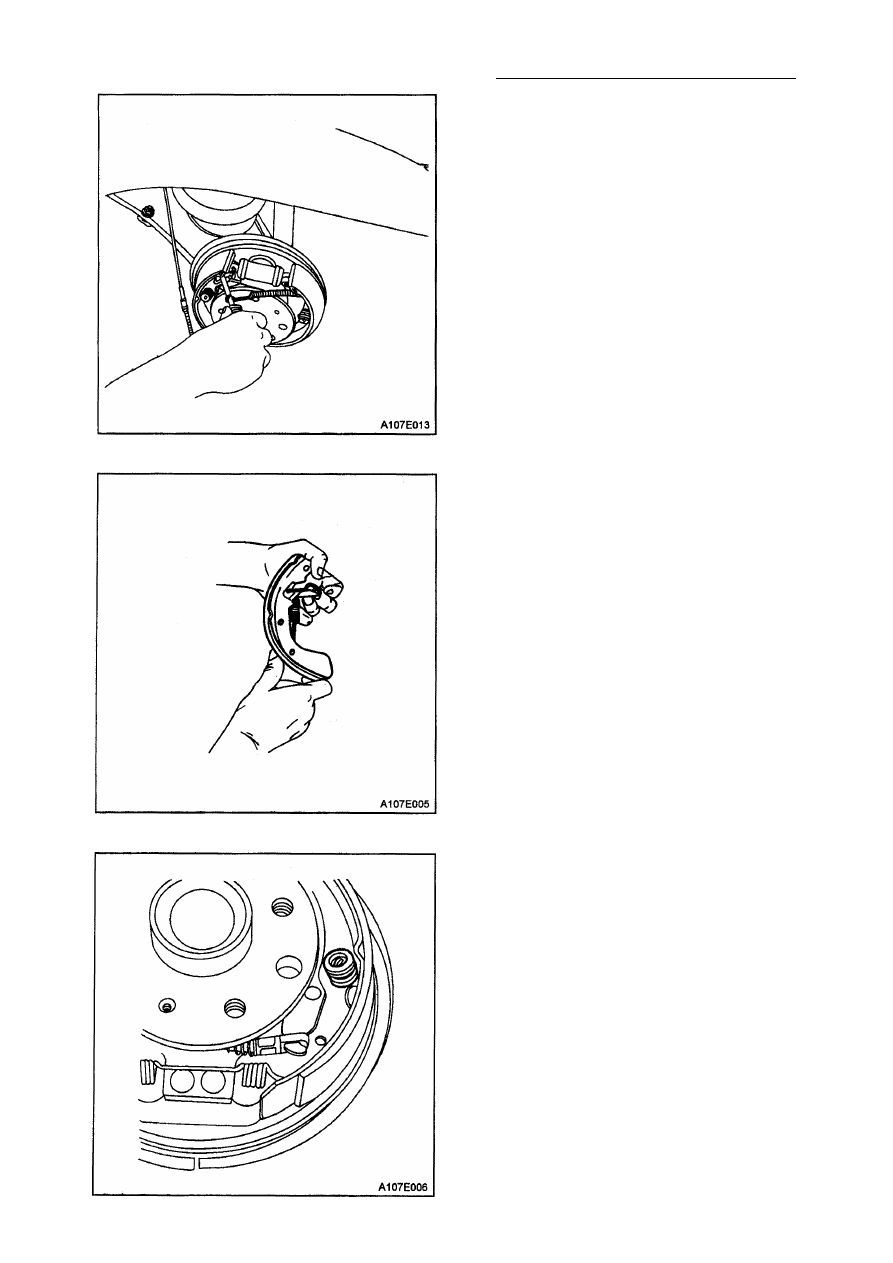

7. Отпустите прижимную пружину веду­

щей тормозной колодки. (На рисунке
показан вариант с АБС.)

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е - 7

8. Отсоедините верхнюю пружину веду­

щей колодки, чтобы ослабить натяже­
ние на верхней стяжной пружине.

9. Снимите верхнюю стяжную пружину и

регулировочное устройство.

10. Снимите ведущую тормозную колод­

ку, отсоединяя ее от нижней стяжной

пружины.

11. Отцепите прижимную пружину ведо­

мой тормозной колодки с фрикционной
накладкой.
