4С - 4 УСИЛИТЕЛЬ ТОРМОЗОВ

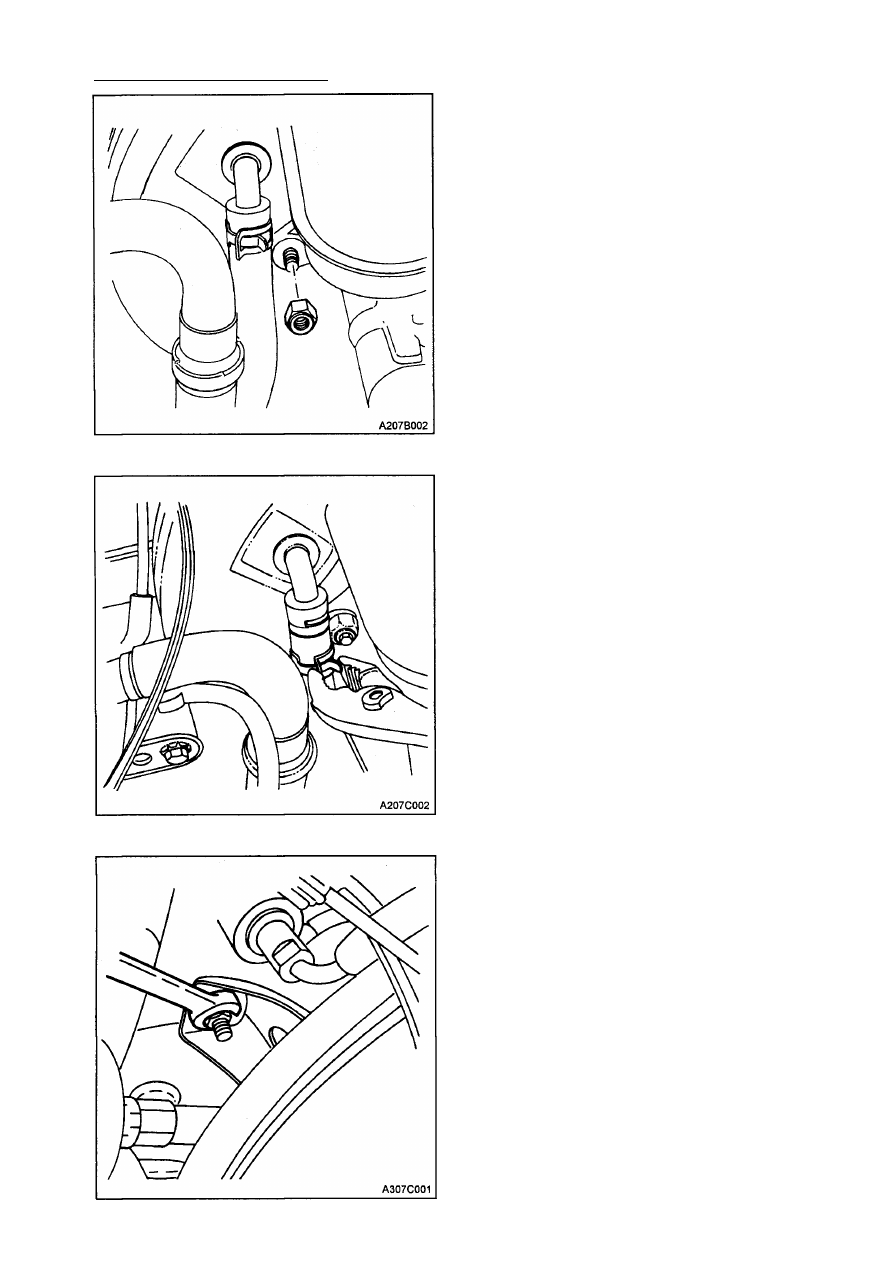

4. Снимите гайки присоединения главно­

го тормозного цилиндра.

5. Легонько нажмите главный тормозной

цилиндр вперед и выдвиньте его с нап­
равляющей. Не отсоединяйте тормоз­
ные трубки.

6. Снимите и замените уплотнитель кор­

пуса усилителя.

7. Удалите зажим подсоединения вакуум­

ного шланга к усилителю (на рисунке
показано соединение для случая

двигателя DOHC).

8. Отсоедините выключатель лампы тор­

моза.

9. Удалите пружину педали тормоза.

10. Отсоедините зажим и шпильку штока

от кронштейновой сборки тормозной

педали. Обратитесь к разделу 4А

"Гидравлические тормоза".

11. Для автомобилей с левосторонним

приводом удалите гайки крепления

усилителя и кронштейна к щитку пе­
редка кузова. Для автомобилей с пра­
восторонним приводом, удалите гайки
кронштейна педали тормоза, нахо­

дящиеся под приборным щитком; за­
тем снимите усилитель.

УСИЛИТЕЛЬ ТОРМОЗОВ 4С - 5

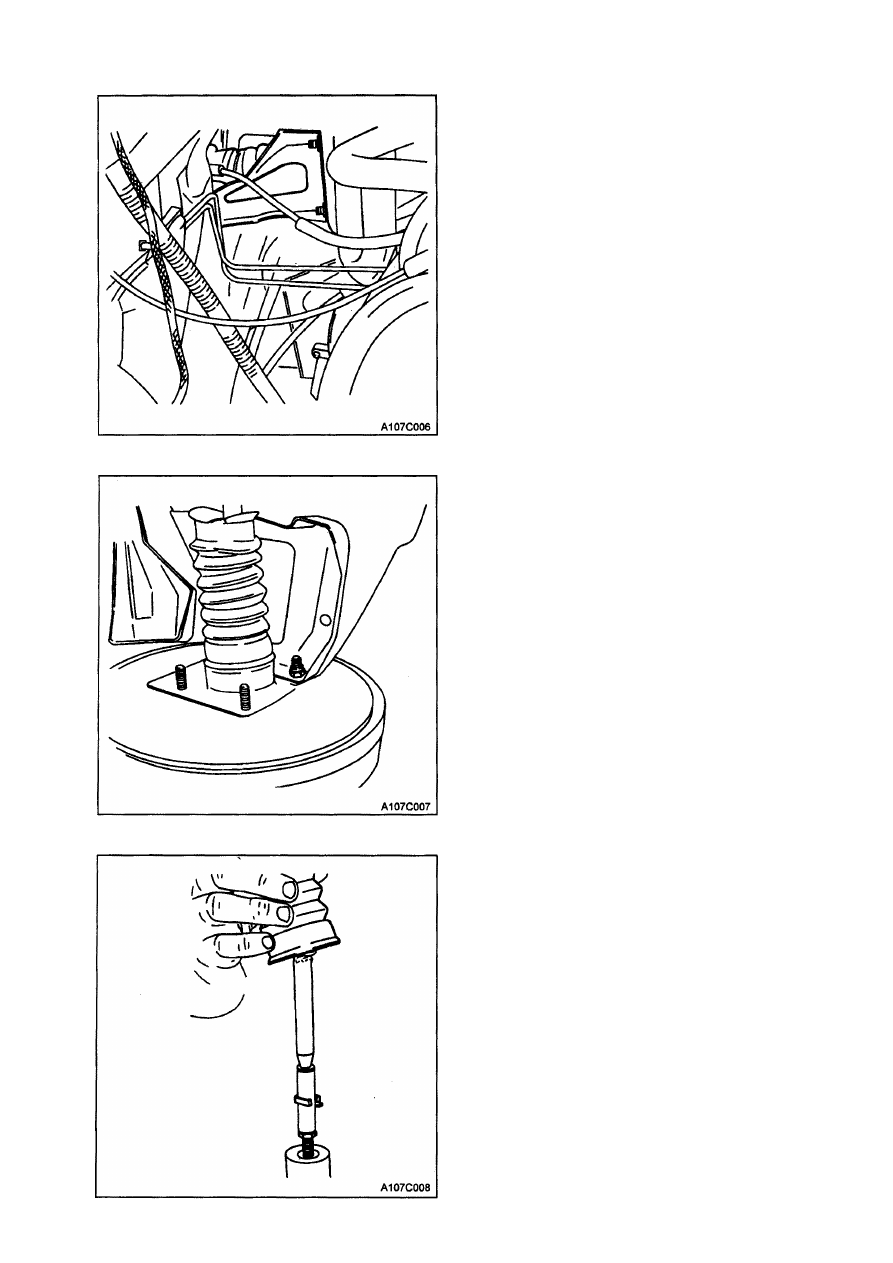

13. Удалите гайки кронштейнов с усилите­

ля и снимите усилитель.

14. Снимите резиновый колпак и фикса­

тор.

12. Снимите сборку усилителя в сборе

с кронштейнами с щитка передка
кузова.

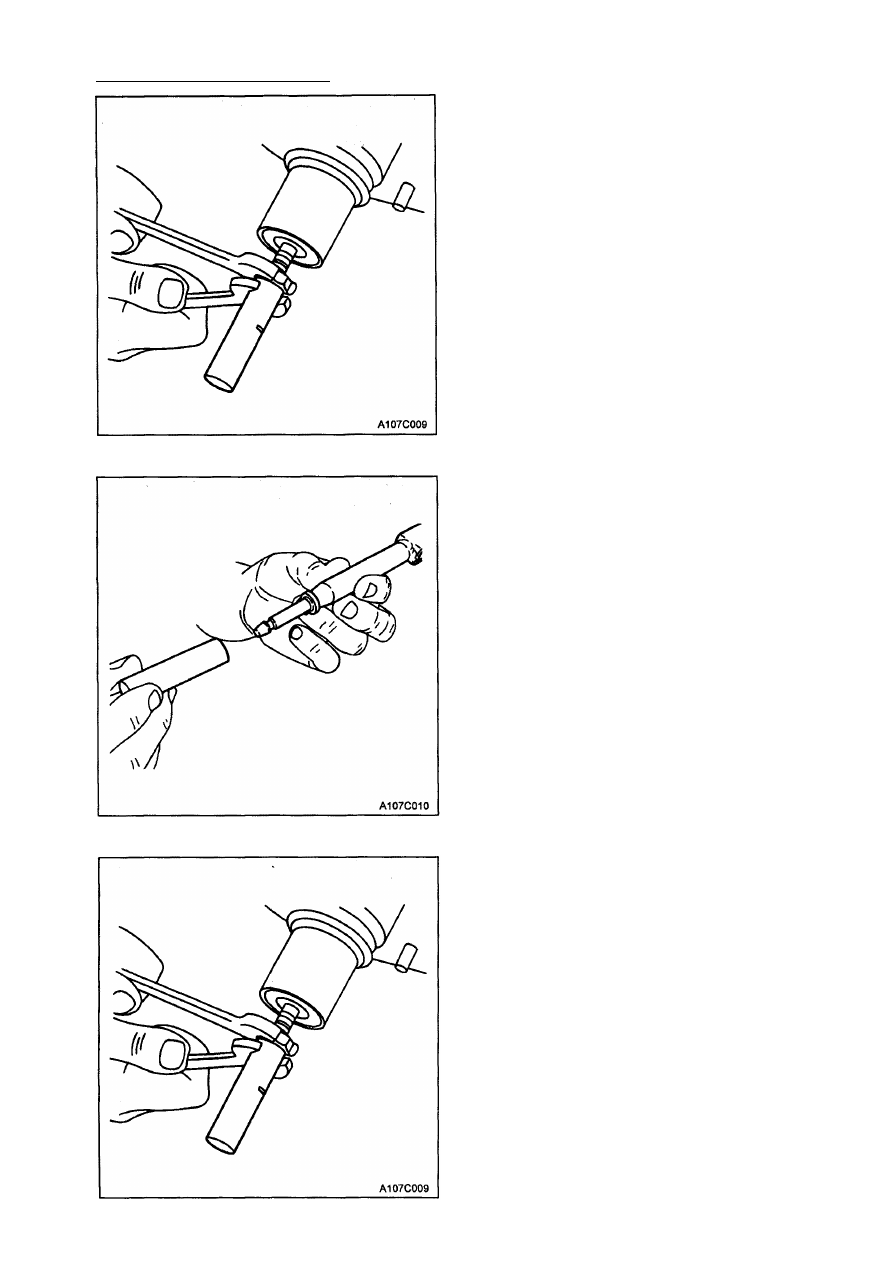

2. Поставьте шестигранную гайку и ре­

гулировочную трубку на усилитель.

Затяжка
Затяните шестигранную гайку штока
усилителя и регулировочную трубку до
величины 18 Н•м.

4 С - 6 УСИЛИТЕЛЬ ТОРМОЗОВ

15. Снимите шток.
16. Снимите регулировочную трубку со

штока.

17. Удалите шестигранную гайку.

Монтаж

1. Осмотрите шток и регулировоч­

ную трубку на предмет повреждения
и надлежащей пригонки.

УСИЛИТЕЛЬ ТОРМОЗОВ  4 С - 7

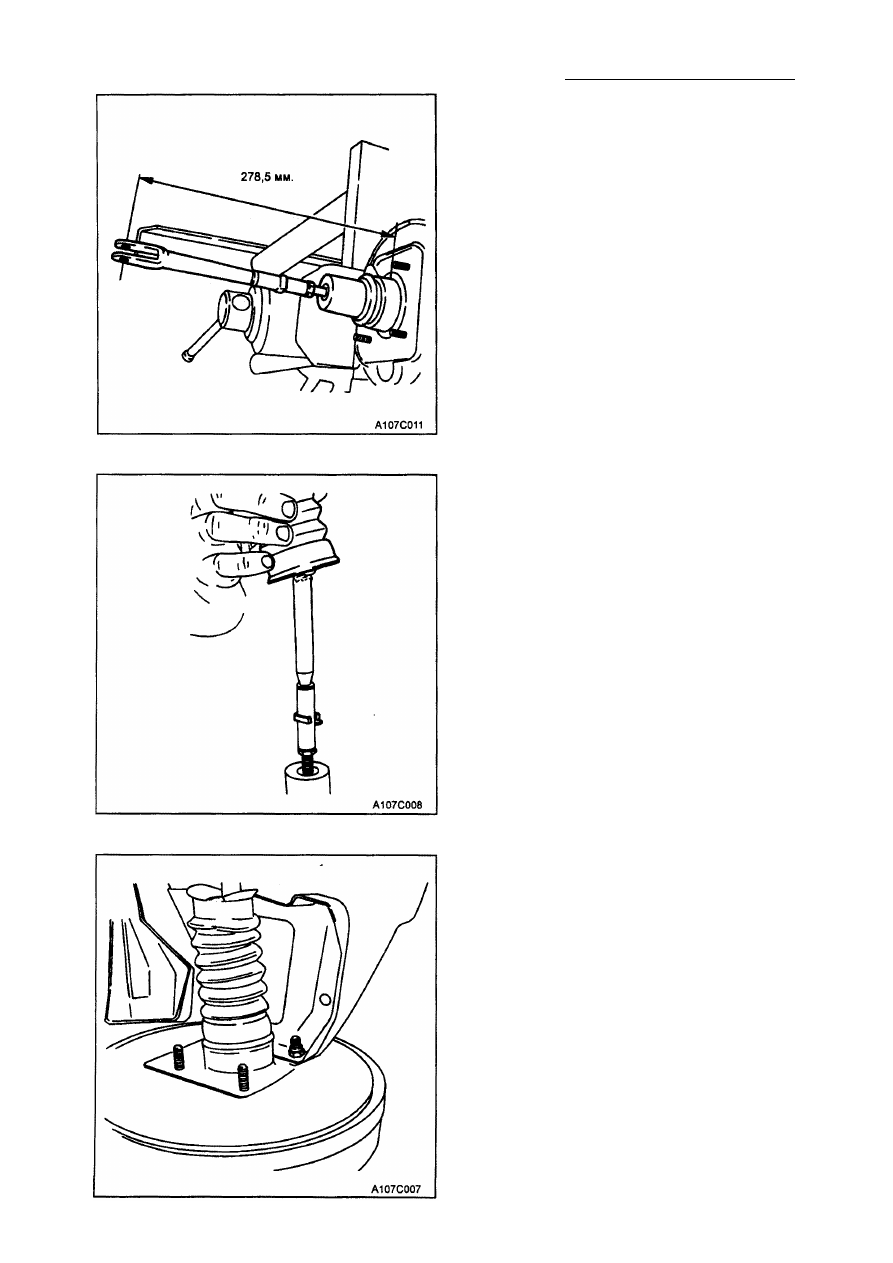

3. Вставьте шток в регулировочную трубку

и установите фиксатор.

4. Измерьте расстояние от усилителя до

центра отверстий вилки.

Обратите особое внимание: Это рас­
стояние должно быть 278.5 мм.

5. Установите резиновый колпак на уси­

литель.

6. Поставьте кронштейны на усилитель.
Затяжка
Затяните гайки крепления усилителя к

кронштейнам до величины 22 Н•м.
