Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 338

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А -11

Диагностика сигнальной цепи ламп тормозной системы (продолжение)

Пункт

Действие

Величина

Да

Нет

27

1. Снова подсоедините разъем со жгутом С206 к

соединительной коробке.
2. Получите доступ к задней части приборного щитка.
3. Отсоедините 10-ти штыревой разъем приборного
щитка с пучком проводов.
4. С помощью цифрового вольтметра измерьте нап­
ряжение между клеммой 26 10-ти штыревого разъе­
ма и "массой".

Показывает ли цифровой вольтметр установленное
напряжение?

11  - 1 4 В

Перейти

к п. 28

Перейти

к п. 29

28

Устраните обрыв в цепи РОЗ между клеммой 26

10-ти штырькового разъема приборного щитка и сты­

ковочным разъемом S201, или между стыковочным
разъемом S201 в цепи СЕР и клеммой 8 разъема
С206.
Завершен ли ремонт?

-

Система в

порядке

-

29

Вытащите сигнальную лампу тормоза с патрона и
проверьте ее. Перегорела ли лампа?

-

Перейти

к п. 30

Перейти

к п. 31

30

Замените сигнальную лампу тормоза.
Завершен ли ремонт?

-

Система в

порядке

-

31

1. Вставьте обратно сигнальную лампу тормоза в ее

патрон в приборном щитке.
2. Поищите обрыв в цепи КОР/ЧЕР между клеммой

25 10-ти штыревого жгутового разъема приборного

щитка и стыковочным разъемом S201.
3. Устраните любой обнаруженный обрыв в цепи
КОР/ЧЕР.
Завершен ли ремонт?

-

Система в

порядке

-

32

Проверьте лампу антиблокировочной тормозной
системы.
Мигает ли лампа антиблокировочной тормозной
системы?

-

Перейти

к п. 33

Перейти

к п. 34

33

С помощью диагностирующего прибора определите
какие коды неисправностей при диагностировании
имеют место и произведите ремонт в соответствие с

таблицей для предполагаемых кодов неисправ­

ностей при диагностировании.
Завершен ли ремонт?

-

Система в

порядке

-

34

Попробуйте полностью включить стояночный тормоз.
Отказывается ли лампа загораться при
использовании стояночного тормоза?

-

Перейти

к п. 35

Перейти

к п. 38

35

1. Получите доступ к механизму ручного тормоза,

удаляя заднюю консоль.
2. С помощью перемычки закоротите клемму от

провода КОР/ЧЕР на "массу".
Загорелась ли лампа?

-

Перейти

к п. 36

Перейти

к п. 37

36

Замените выключатель ручного тормоза или вос­
становите "массу" между выключателем ручного

тормоза и креплением рукоятки тормоза или корпу­
сом автомобиля.
Завершен ли ремонт?

-

Система в

порядке

-

4А -12 ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

Диагностика сигнальной цепи ламп тормозной системы (окончание)

Пункт

Действие

Величина

Да

Нет

37

Устраните обрыв в цепи КОР/ЧЕР. Он может быть в
одном из двух мест.

• Жгут приборного щитка между стыковочным
разъемом S201 и клеммой 10 разъема С205.
• Жгут на полу между клеммой 10 разъёма С205 и
выключателем ручного тормоза.

Завершен ли ремонт?

-

Система в

порядке

-

38

Если сигнальная лампа тормоза не показывает
низкий уровень тормозной жидкости, тогда снимите
крышку с бачка для тормозной жидкости для того,
чтобы приподнять датчик над поверхностью

тормозной жидкости.
Загорелась ли лампа?

-

Система в

порядке

Перейти

к п. 39

39

1. Отсоедините разъем со жгутом от датчика на

крышке бачка для тормозной жидкости.
2. С помошью перемычки закоротите все клеммы
разъема со жгутом.
Загорелась ли лампа?

-

Перейти

к п. 40

Перейти

к п. 41

40

Установите в бачок для тормозной жидкости новый

выключатель датчика уровня жидкости.
Завершен ли ремонт?

-

Система в

порядке

-

41

С помощью перемычки закоротите клемму В провод

КОР/ЧЕР на "массу".
Загорелась ли лампа?

-

Перейти

к п. 42

Перейти

кп.43

42

Восстановите заземление в левом переднем углу
автомобиля в цепи ЧЕР между клеммой А провод
ЧЕР жгутового разъема для выключателя датчика
уровня и "массой" G102.
Завершен ли ремонт?

-

Система в

порядке

-

43

Устраните обрыв в цепи КОР/ЧЕР. Имеются два
возможных места этого обрыва:

• Жгут приборного щитка между стыковочным
разъемом S201 и клеммой 12 разъема С202.
• Передний жгут между клеммой 12 разъема С202 и
клеммой В разъема со жгутом для выключателя

датчика уровня.

Завершен ли ремонт?

-

Система в

порядке

-

Низкий уровень тормозной жидкости в главном тормозном цилиндре включит сигнальную

лампу BRAKE. Для проверки касательно утечек жидкости обратитесь к подразделу "Про­

верка тормозной системы" данного раздела.

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А -13

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

О Б С Л У Ж И В А Н И Е НА

А В Т О М О Б И Л Е

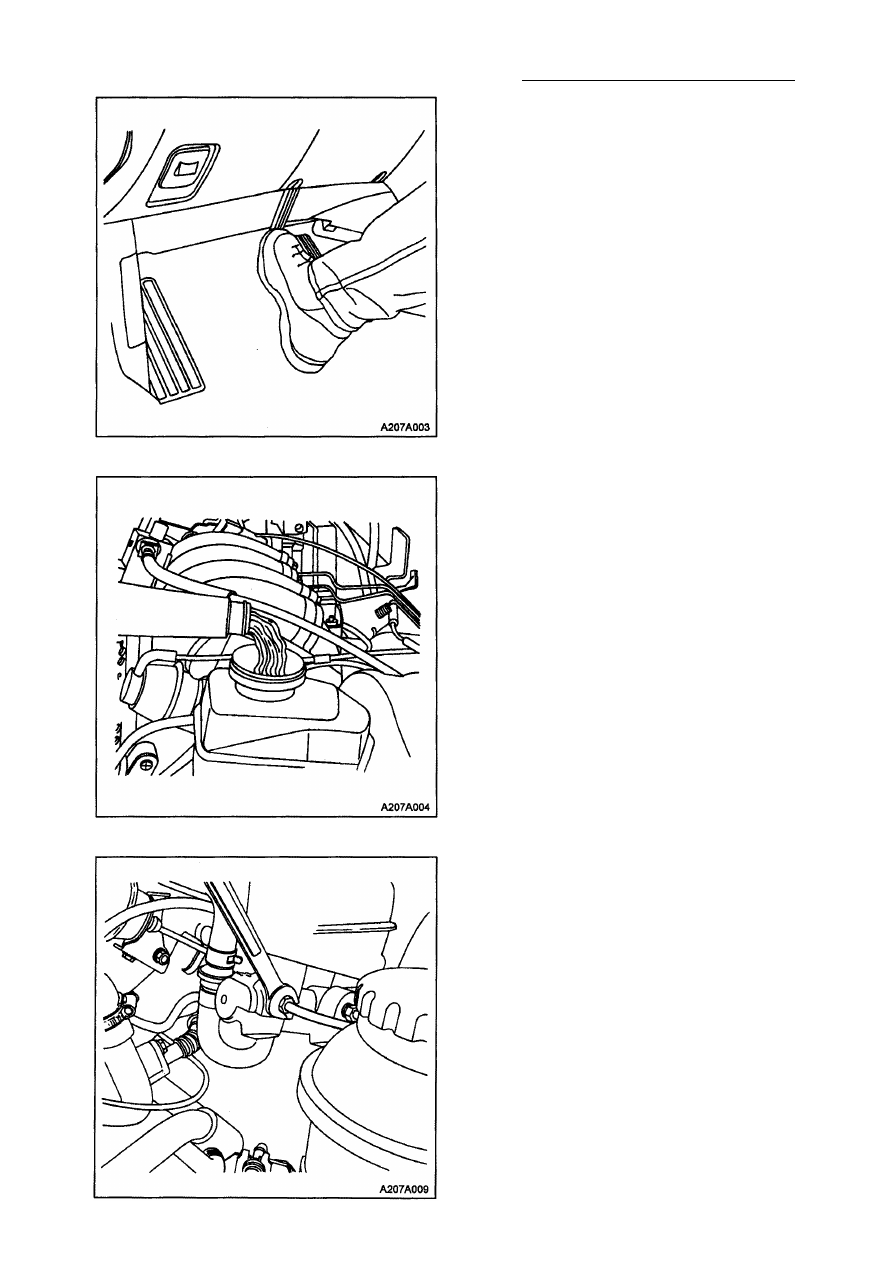

РУЧНАЯ ПРОКАЧКА ТОРМОЗОВ

(показан левосторонний привод, пра­

восторонний является аналогичным)

1. Удалите вакуум из усилителя, нажимая

несколько раз на педаль тормоза при
выключенном двигателе до тех пор,
пока давление в усилителе не срав­
няется с атмосферным.

Обратите особое внимание: Если из­
вестно или предполагается наличие
воздуха в полости главного тормозного

цилиндра, то воздух из этого цилиндра
необходимо удалить до удаления воздуха
из любого колесного цилиндра или скобы

дискового тормоза.

2. Заполните бачок главного тормозного

цилиндра тормозной жидкостью. При
выполнении операций по прокачке
воздуха держите главный тормозной
цилиндр по крайней мере наполовину

заполненным жидкостью.

3. Отсоедините трубку тормозной систе­

мы переднего контура от главного

тормозного цилиндра.

4. Дайте возможность тормозной жидкос­

ти заполнять главный тормозной ци­
линдр до тех пор, пока она не начнет
вытекать из отверстий подсоединения
передних трубопроводов.

5. Подсоедините трубку тормозной сис­

темы переднего контура к главному
тормозному цилиндру.

Затяжка
Затяните трубопроводы переднего тормо­

за с усилием 16 Н•м.

4А -14 ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

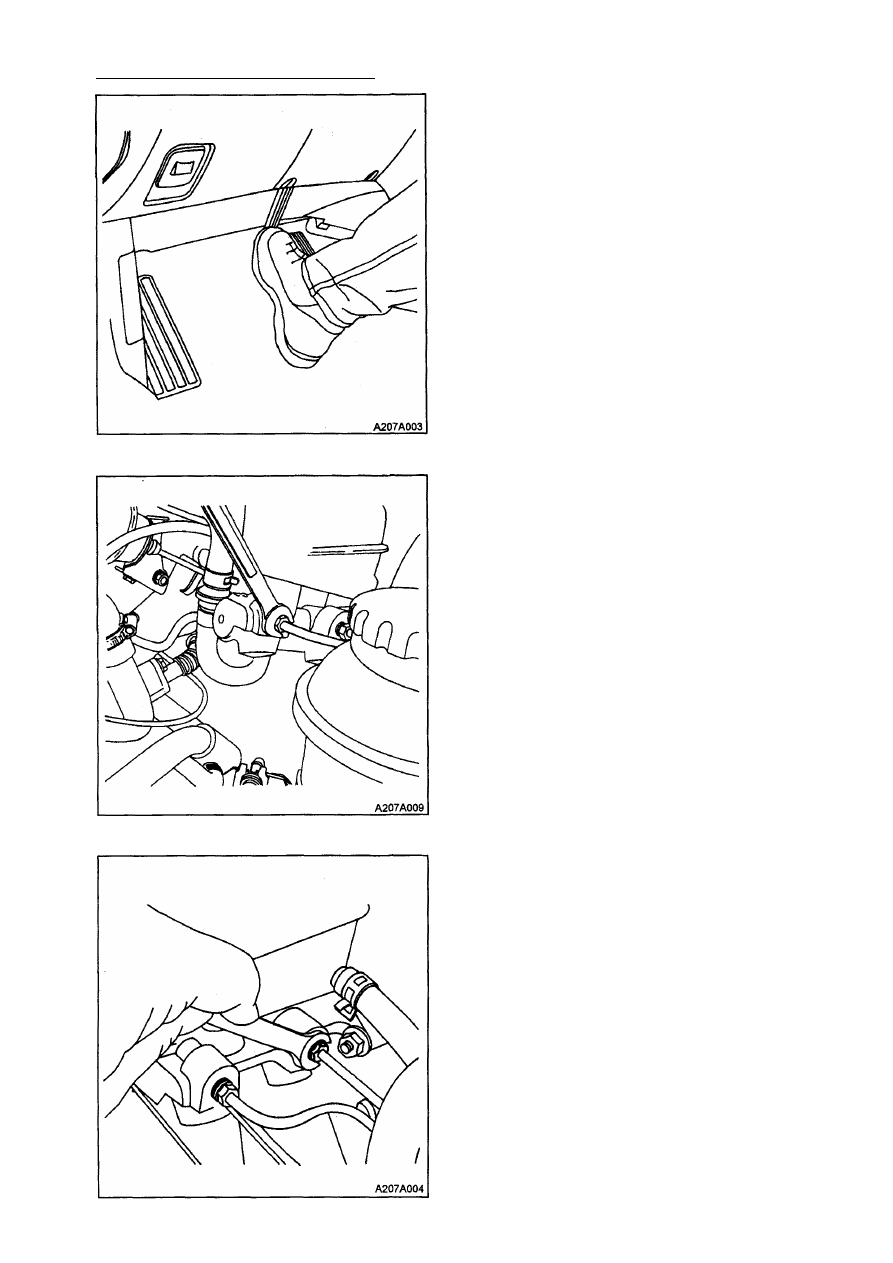

6. Один раз медленно нажмите и удержи­

вайте педаль тормоза.

7. Ослабьте трубку тормозной системы

переднего контура на главном тормоз­
ном цилиндре для того, чтобы удалить
весь воздух из цилиндра.

8. Затяните тормозную трубку, как было

указано в пункте 5, и затем медленно

отпустите педаль тормоза. Перед тем,
как приступить к выполнению сле­

дующего пункта, сделайте 15 секун­
дный перерыв.

9. Повторите вышеописанные процеду­

ры, включая 15 секундный интервал,

до тех пор, пока весь воздух не будет
удален из полости главного тормозно­

го цилиндра.

Предостережение: Для предотвращения
порчи окрашенных поверхностей следи­
те, чтобы они не контактировали с тор­
мозной жидкостью.

10. После того, как будет удален весь воз­

дух для тормозной системы переднего

контура, таким же способом произве­

дите прокачку главного тормозного ци­
линдра для тормозной системы зад­

него контура.
