5С - 20 СЦЕПЛЕНИЕ

Процесс установки
1. Подсоедините цилиндр к коробке пере­

дач и закрепите болтами.
Затяжка

Затяните болты цилиндра с усилием
60 Н•м.

2. Подсоедините шланг к цилиндру.
3. Нанести смазку там, где толкатель ка­

сается рычага выключения сцепления.
Будьте осторожны - не запачкайте ко­
жух.

4. Удалите воздух. См. "Удаление воздуха"

в этом разделе.

5. Отрегулируйте педаль сцепления. См.

"Регулировка педали сцепления (гид­

равлика)" в этом разделе.

6. Заполните бачок тормозной жидкостью

до максимального уровня.

РЕМОНТ СЦЕПЛЕНИЯ

РЕМОНТ ГЛАВНОГО ЦИЛИНДРА

СЦЕПЛЕНИЯ

Процесс разборки

1. Снимите узел главного цилиндра сцеп­

ления с автомобиля. См. "Узел главного

цилиндра сцепления" в этом разделе.

2. Снимите кожух и отсоедините упорное

кольцо поршня, используя плоскогубцы.

3. Снимите узел толкателя и узел поршня.

4. Проверьте стенки главного цилиндра и

поршня на предмет износа. Замените
поршень, если необходимо.

5. Проверьте износ колпачка и поршня. За­

мените их, если необходимо.

6. Проверьте износ толкателя. Отремонти­

руйте, если необходимо.

П р о ц е д у р а  с б о р к и

1. Нанесите очищенную жидкость на кол­

пачок узла поршня и установите узел
поршня, и узел толкателя в корпус ци­

линдра.

Установите кольцо останова поршня, ис­
пользуя круглогубцы. Установите кожух.
Установите узел главного цилиндра
сцепления на автомобиль. См. главу

"Узел главного цилиндра сцепления" в

этом разделе.

СЦЕПЛЕНИЕ 5С-21

5С-22 СЦЕПЛЕНИЕ

ЦИЛИНДР ВЫКЛЮЧЕНИЯ
СЦЕПЛЕНИЯ

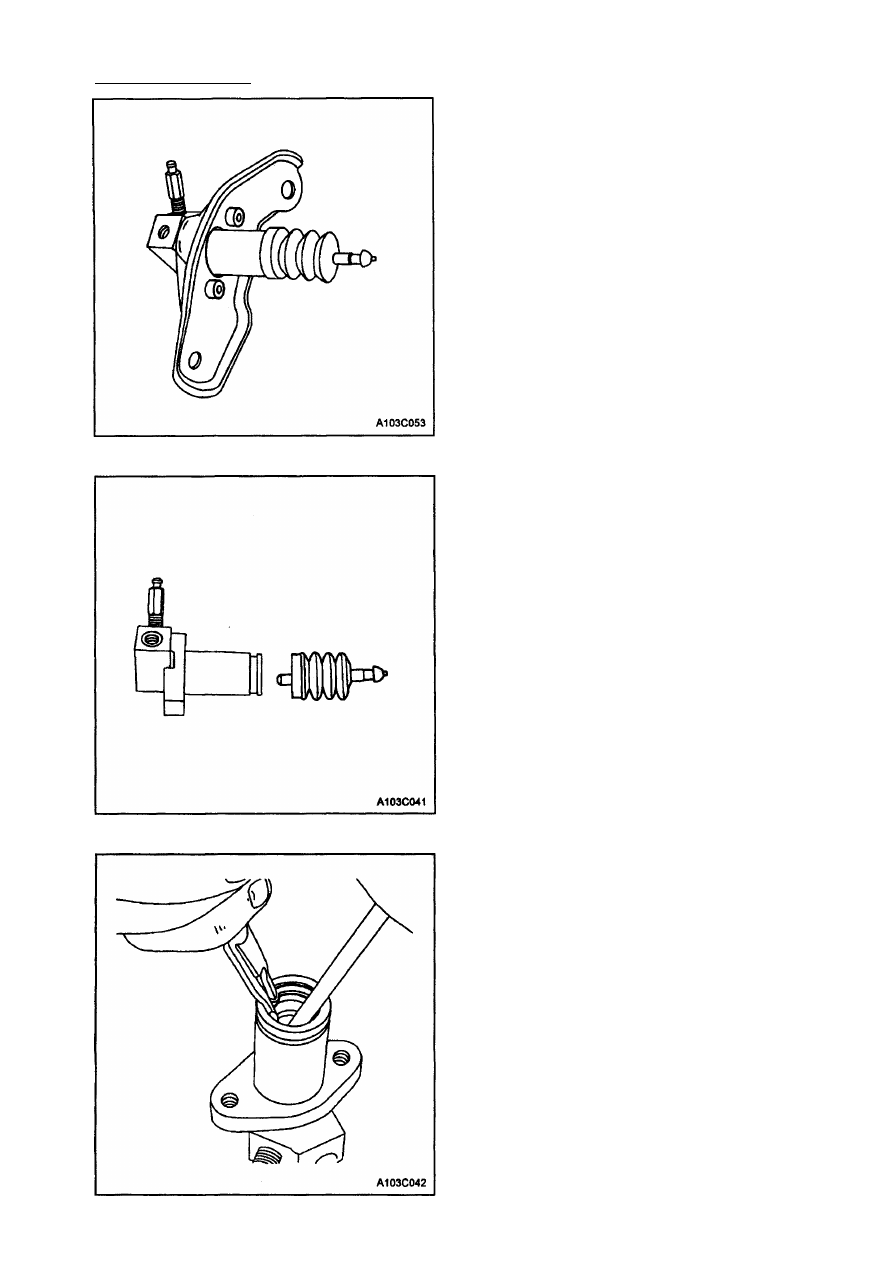

Процесс разборки

1. Снимите узел цилиндра выключения

сцепления с автомобиля. См. "Узел ци­

линдра выключения сцепления" в этом

разделе.

2. Снимите болты и кронштейны.

3. Снимите кожух и толкатель.

4. Надавите поршень поводком, затем уда­

лите стопорное кольцо круглогубцами.

5. Снимите узел поршня.

СЦЕПЛЕНИЕ 5С - 23

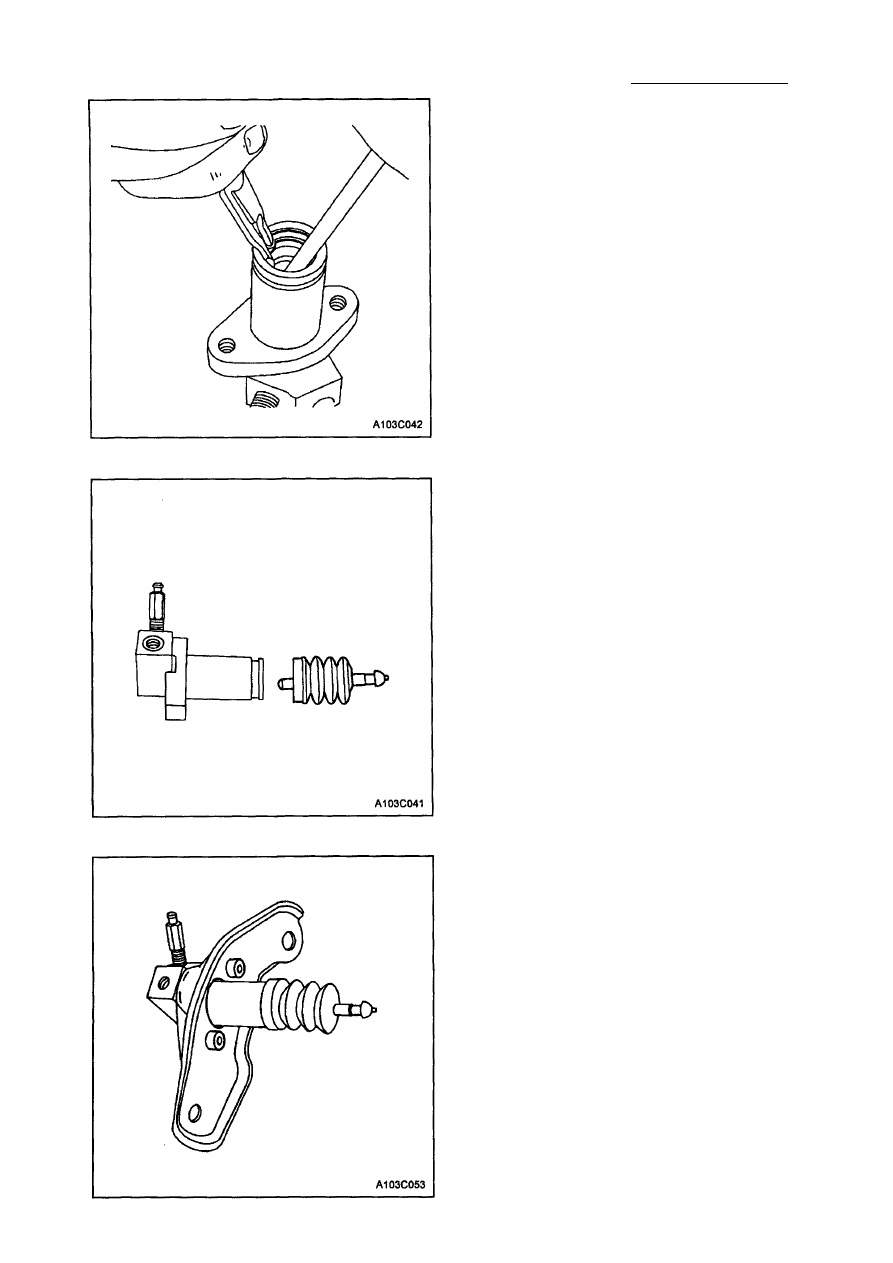

Процедура  с б о р к и

1. Нанесите очищенную жидкость сцепле­

ния на поршень и на колпачок.

2. Установите кольцо в поршень, затем

весь узел в цилиндр.

3. Надавите поршень поводком, затем уда­

лите стопорное кольцо круглогубцами.

4. Установите толкатель и кожух.

5. Установите кронштейны и болты.
6. Установите узел цилиндра выключения

сцепления. См. "Узел цилиндра выклю­

чения сцепления" в этом разделе.
