5С -12 СЦЕПЛЕНИЕ

Процесс установки
Необходимый инструмент
Приспособление для установки манжеты
ведущего вала J-36547
Оправка J-42474

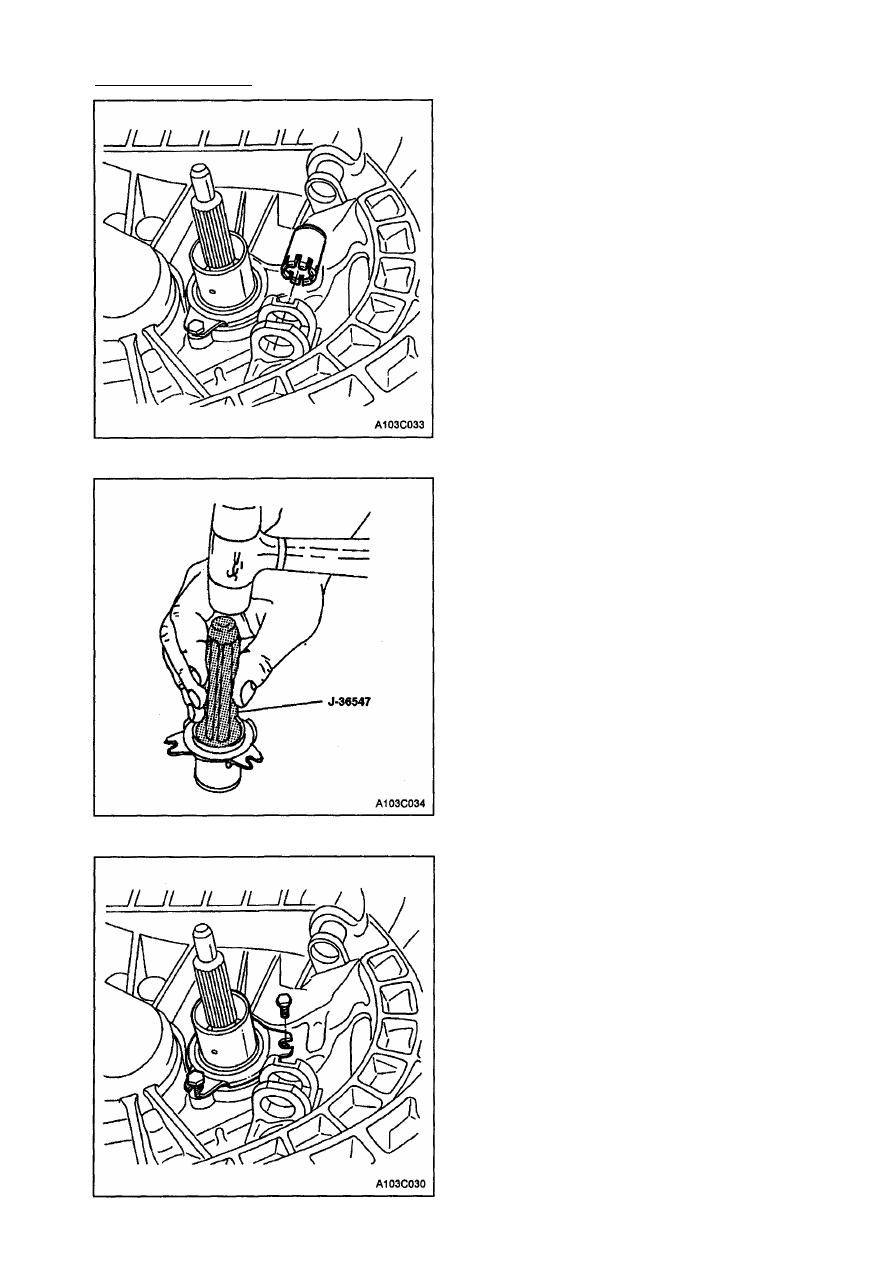

1. Установите кольцо в канавку корпуса.

2. Установите манжету ведущего вала в

направляющую втулку выжимного под­
шипника. Используйте приспособление

для установки манжеты J-36547 и моло­
ток.

3. Установите направляющую втулку вы­

жимного подшипника и закрепите ее

болтами.
Затяжка
Затяните болты с усилием 5 Н•м.

4. Нанесите универсальную смазку на

поверхность втулки.

СЦЕПЛЕНИЕ 5С-13

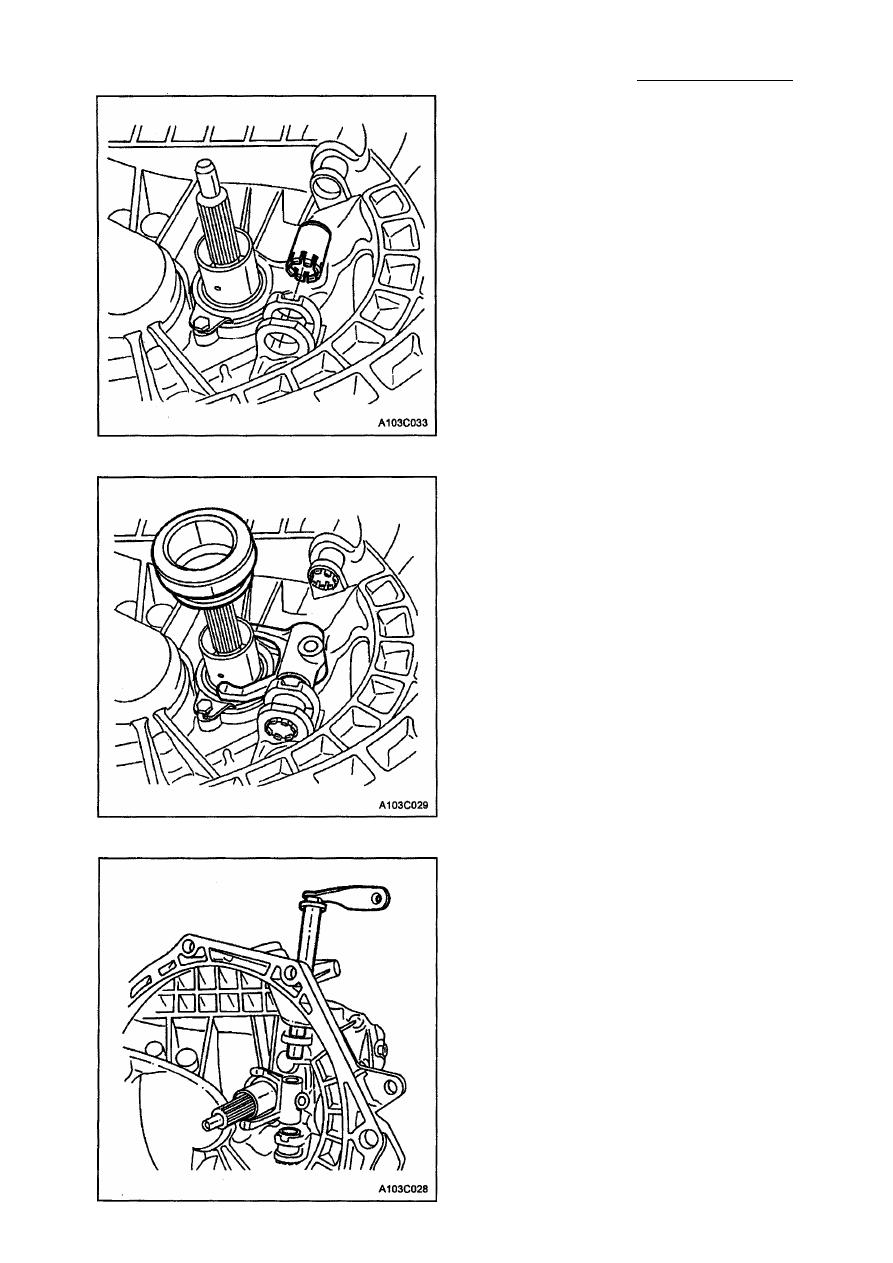

5. Установите втулку вала рычага выклю­

чения. Покройте отверстия втулки уни­

версальной смазкой.

6. Покройте отверстие выжимного подшип­

ника универсальной смазкой.

7. Установите выжимной подшипник с вил­

кой на направляющую втулку выжимно­
го подшипника.

8. Установите вал рычага выключения

сцепления на верх коробки передач.
Направьте вал через вилку сцепления.

5С -14 СЦЕПЛЕНИЕ

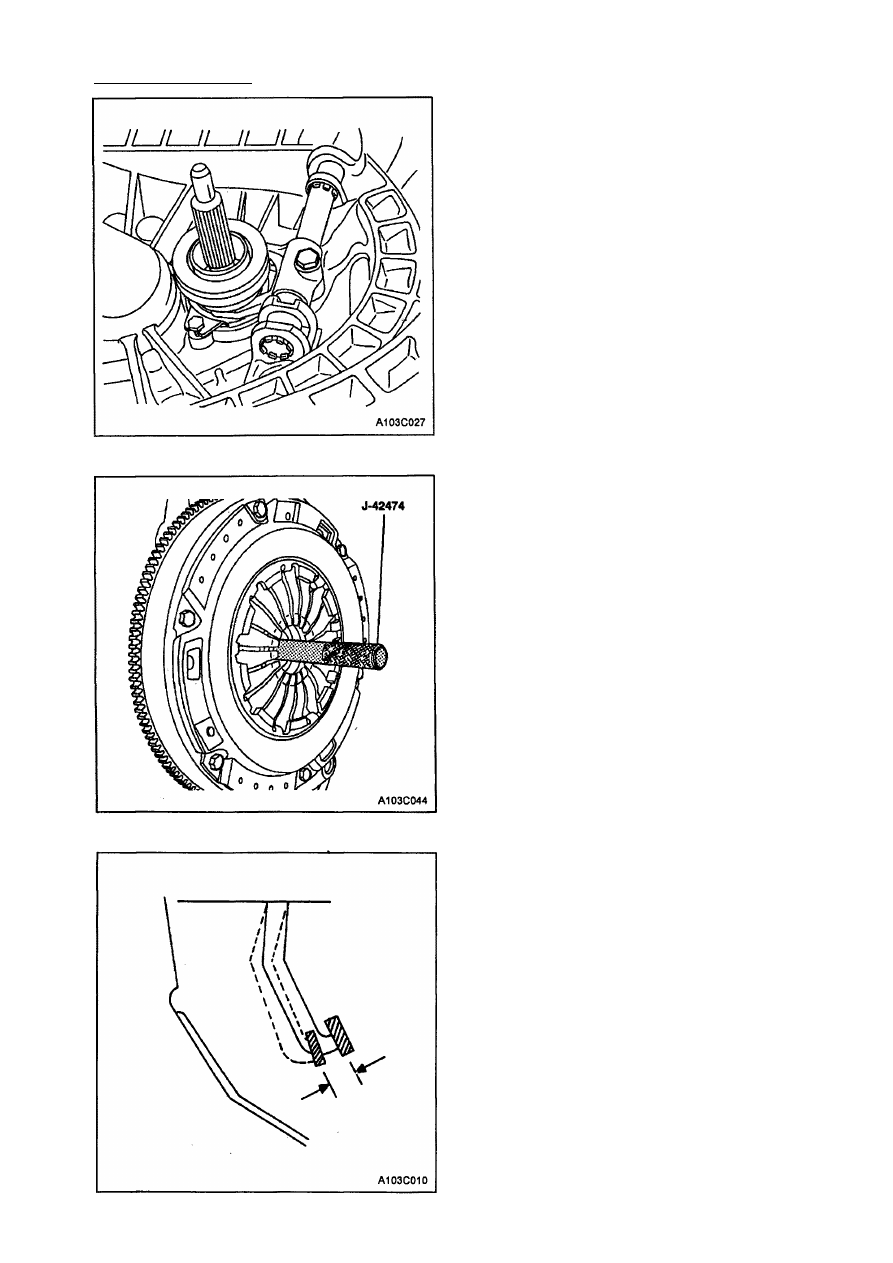

10. Нанесите универсальную смазку на

шлицы диска сцепления.

11. Отцентрируйте нажимной диск и ведо­

мый диск сцепления по маховику, ис­
пользуя оправку J-42474.

12. Наживите болты нажимного диска.

З а т я ж к а
Затяните болты с усилием 15 Н•м.

13. Снимите оправку сцепления J-42474.
14. Установите коробку передач в автомо­

биль. См. раздел 5В, "Пятискоростная
механическая коробка передач".

15. Установите нижние крышки двигателя.

См. раздел 9N, "Основание кузова".

16. Установите левое переднее колесо. См.

раздел 2Е, "Шины и колеса".

17. Опустите автомобиль.
18. Подсоедините отрицательный провод

аккумулятора.

РЕГУЛИРОВКА ПЕДАЛИ СЦЕПЛЕНИЯ
(ГИДРАВЛИКА)

Процесс регулировки

1. Определите люфт педали. Нажмите пе­

даль слегка рукой и замерьте расстоя­

ние до точки, когда Вы почувствуете
сопротивление.

9. Отцентрируйте вал по вилке и закре­

пите болтом.

Затяжка

Затяните болт с усилием 35 Н•м.

СЦЕПЛЕНИЕ 5С-15

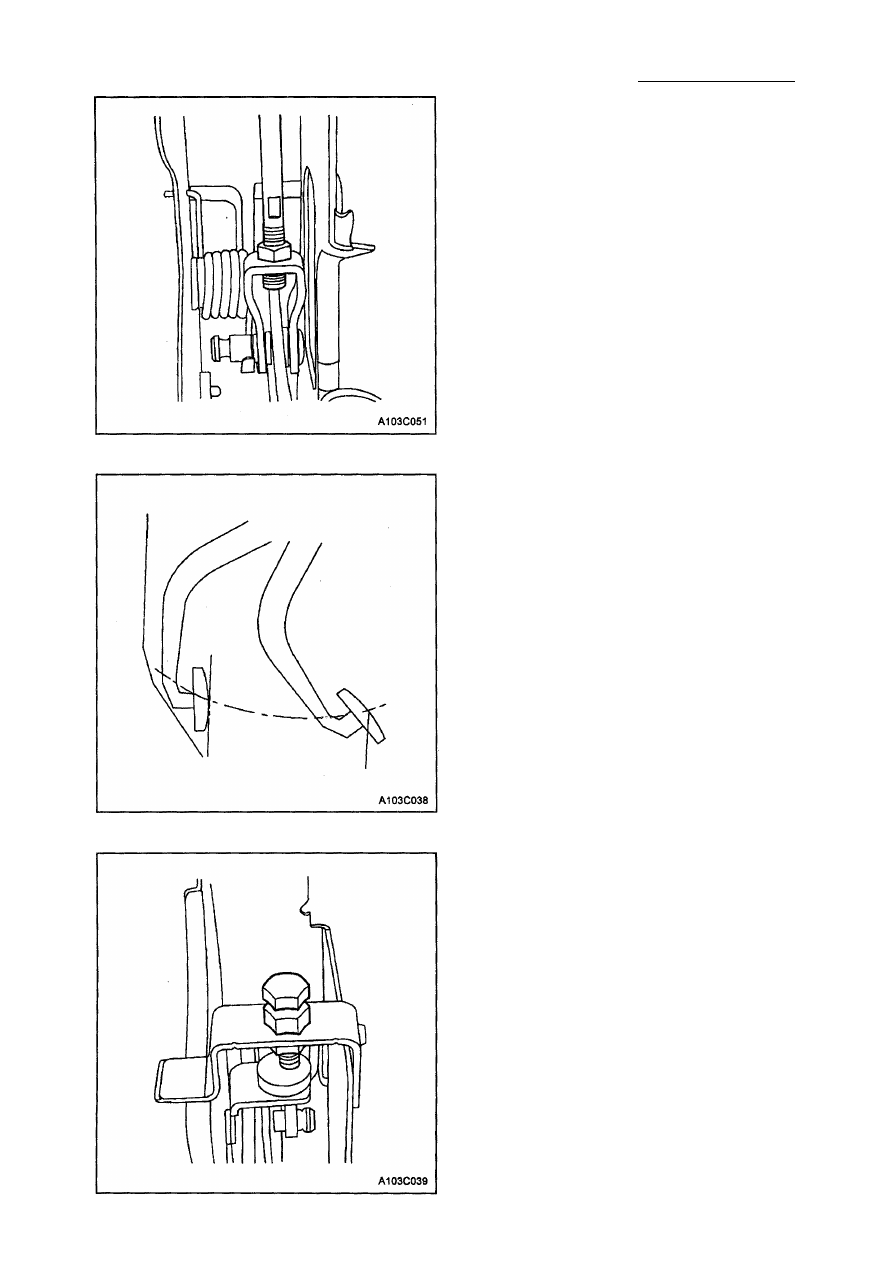

2. Отрегулируйте свободный ход педали.

Ослабьте контрящую гайку и поверните

толкающий шток. Люфт педали должен
быть в пределах от 6 до 12 мм. Затяни­
те гайку после регулировки.

3. Замерьте ход педали. Опустите педаль

полностью до пола. Замерьте расстоя­
ние от начальной до конечной позиции.

4. Отрегулируйте ход педали. Ослабьте

контрящую гайку и поверните болт. Ход
педали должен быть более 130 мм. За­

тяните контрящую гайку после регули­

ровки.
