Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 310

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 25

19. Отрегулируйте звено переключения. См.

"Регулировка звена переключения пере­

дач" в этом разделе.

20. Наживите зажимной болт штока.

Затяжка
Затяните зажимной болт штока с усили­
ем в 14 Н•м.

2 1 . Подсоедините отрицательный провод

аккумулятора.

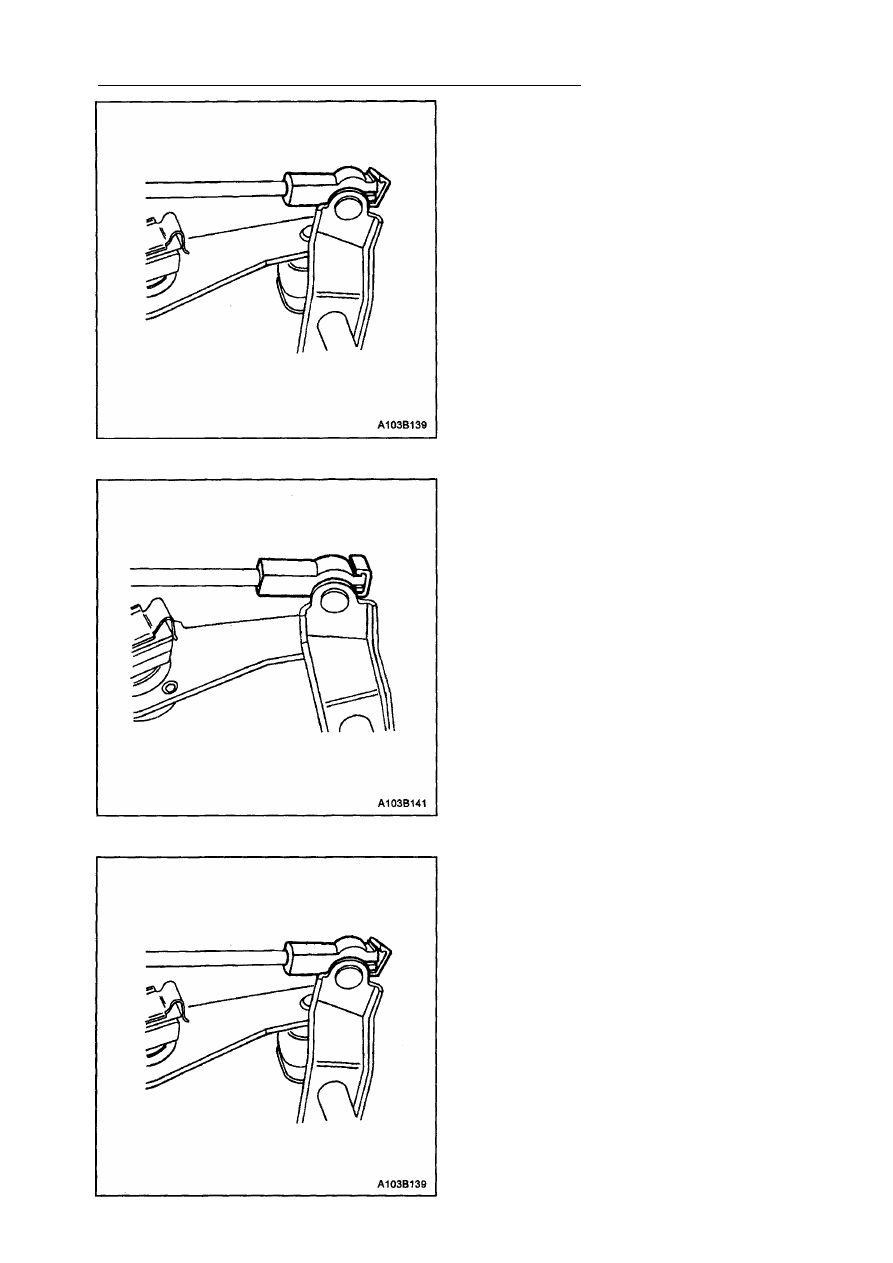

ШТОК ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

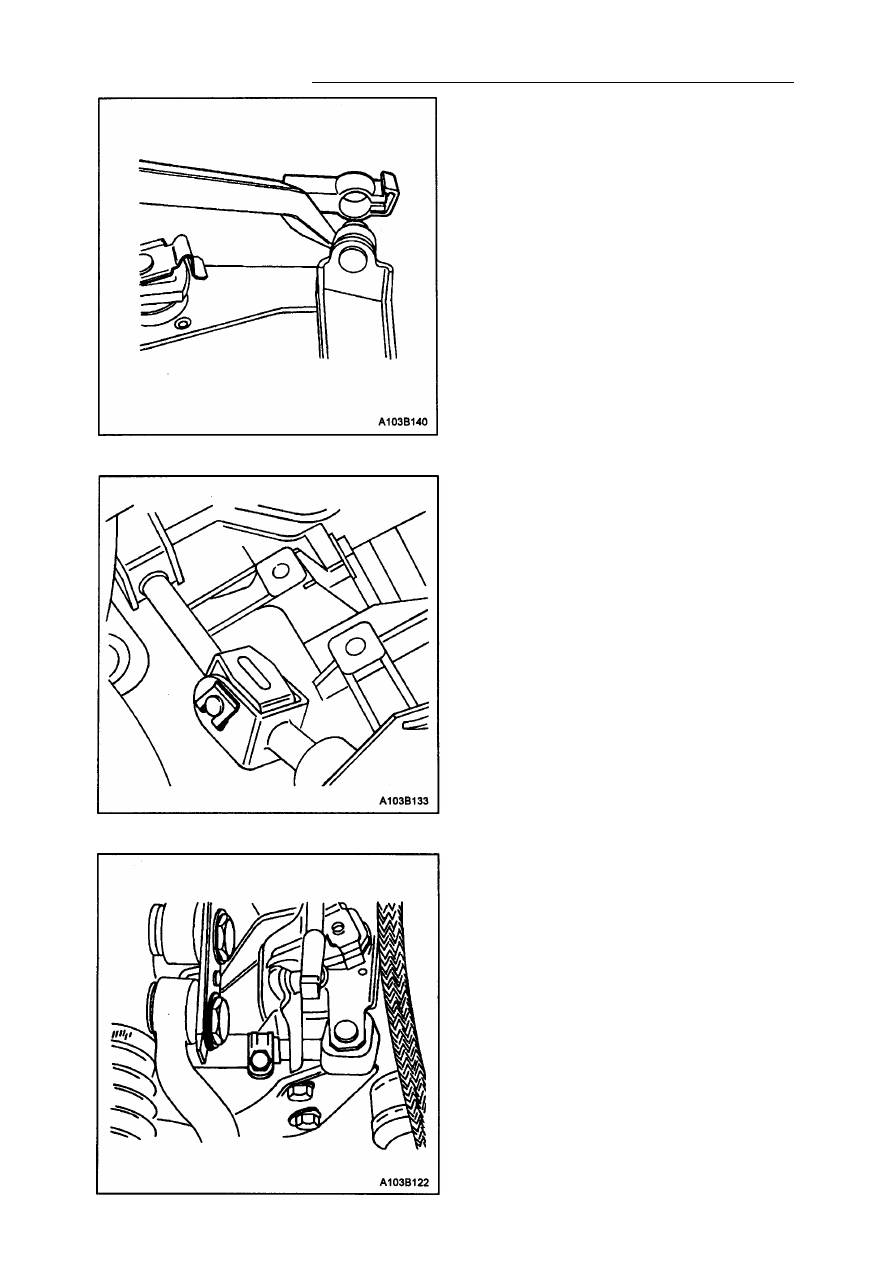

Процесс  с н я т и я

1. Отсоедините отрицательный провод ак­

кумулятора.

2. Снимите пластмассовый зажим с конца

каждой шаровой опоры.

3. Разберите шаровые опоры.
4. Снимите шток переключения с автомо­

биля.

5В - 26 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

3. Подсоедините пластмассовые зажимы

на концах каждой шаровой опоры.

4. Подсоедините отрицательный провод

аккумулятора.

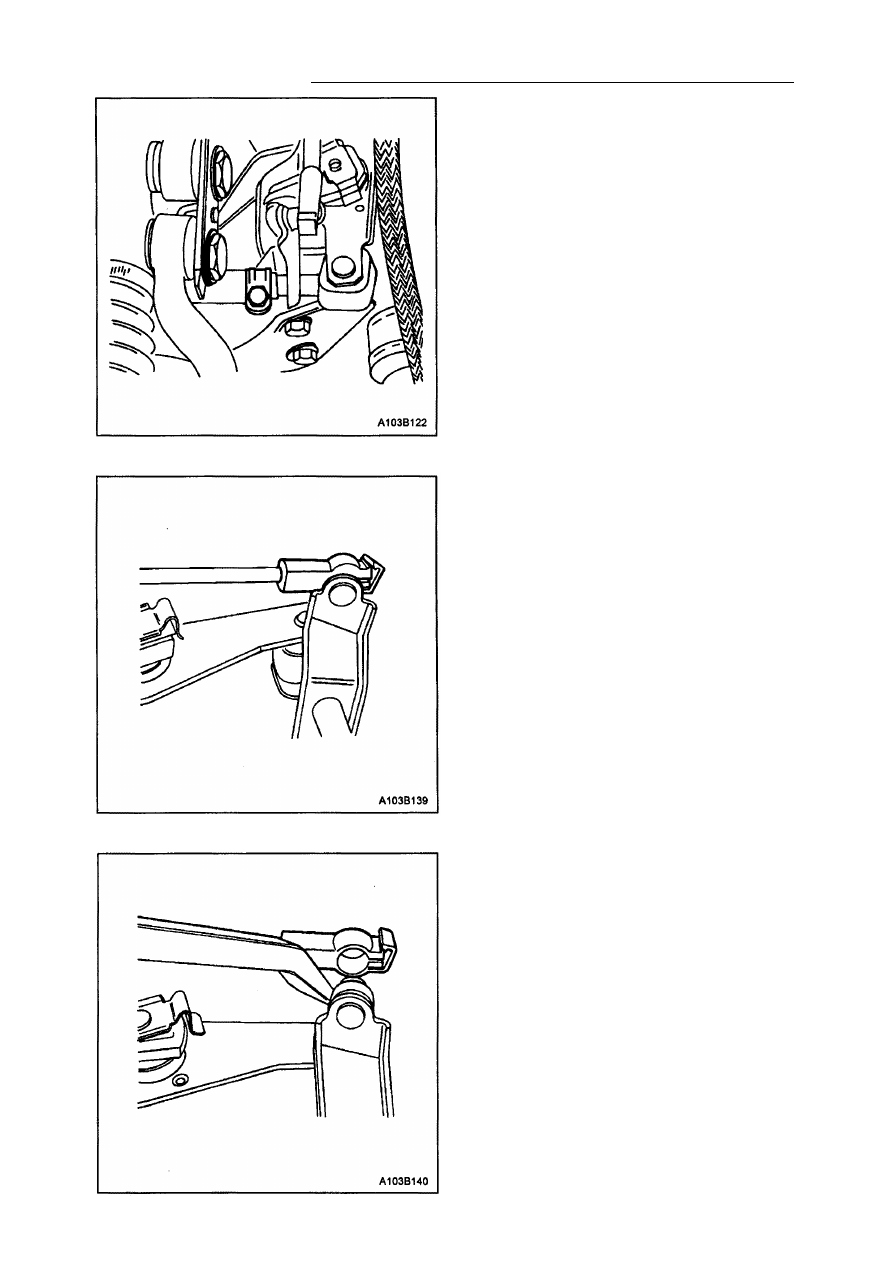

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Процесс снятия

1. Отсоедините отрицательный провод ак­

кумулятора.

2. Снимите пластмассовый зажим с конца

каждой шаровой опоры.

Процесс установки

1. Установите рычаг переключения на ав­

томобиль.

2. Соберите шаровые опоры.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 27

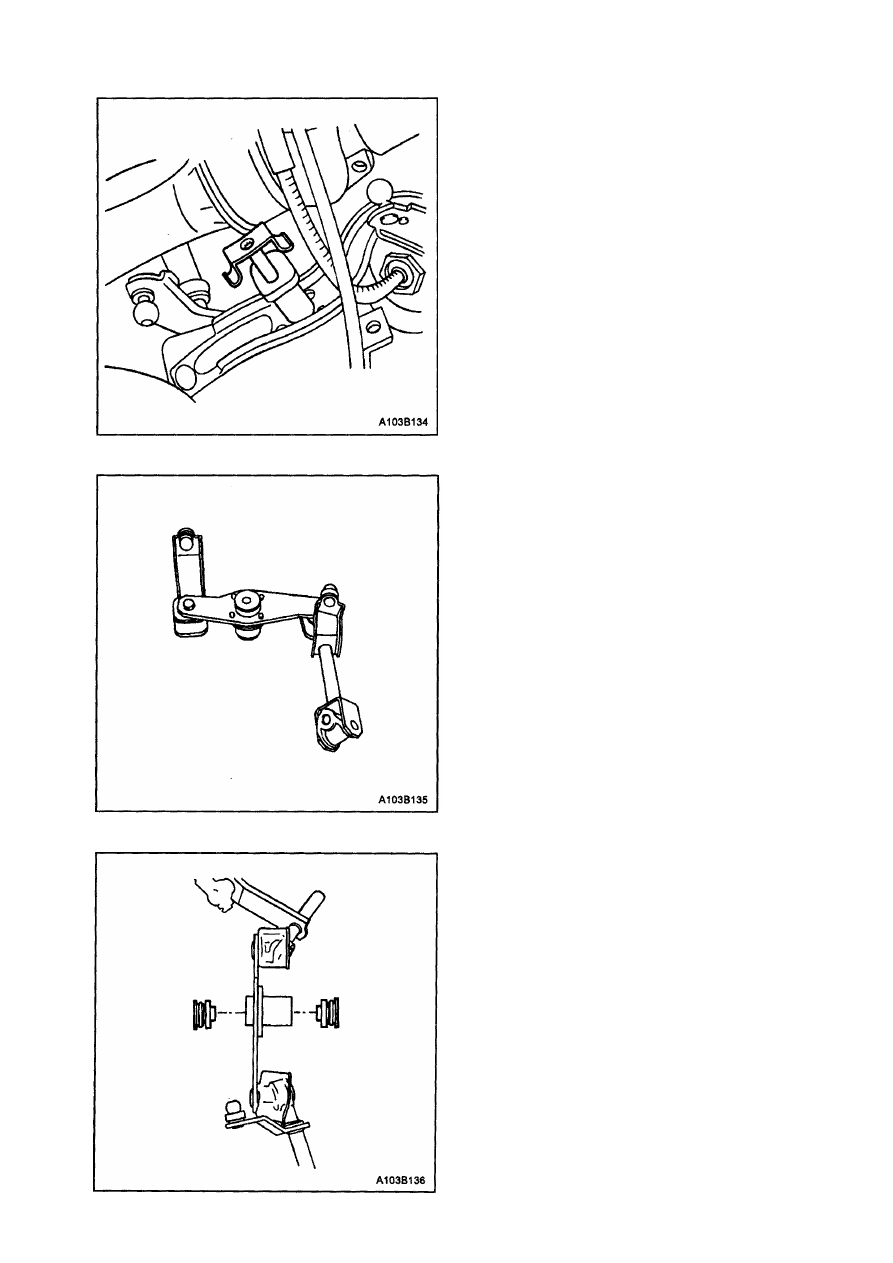

3. Разберите шаровые опоры.
4. Снимите шток переключения передач.

5. Снимите фиксатор и палец с карданного

соединения.

6. Ослабьте зажимной болт штока.
7. Отделите болт звена от трубки переклю­

чения.

10. Снимите обе втулки с узла связующего

звена.

9. Снимите с автомобиля узел связующего

звена.

8. Ослабьте зажимы пружины и снимите

шарнирный болт.

5В - 28 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
