Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 308

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В -17

Процесс  у с т а н о в к и

1. Установите рычаг переключения в шток.

2. Установите упорный зажим рычага уп­

равления.

3. Вращая упорный зажим рычага управ­

ления, закрепите его.

4. Опустите кожух на крышку консоли.
5. Подсоедините отрицательный провод

аккумулятора.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

(Показан левосторонний привод,
правосторонний аналогично)

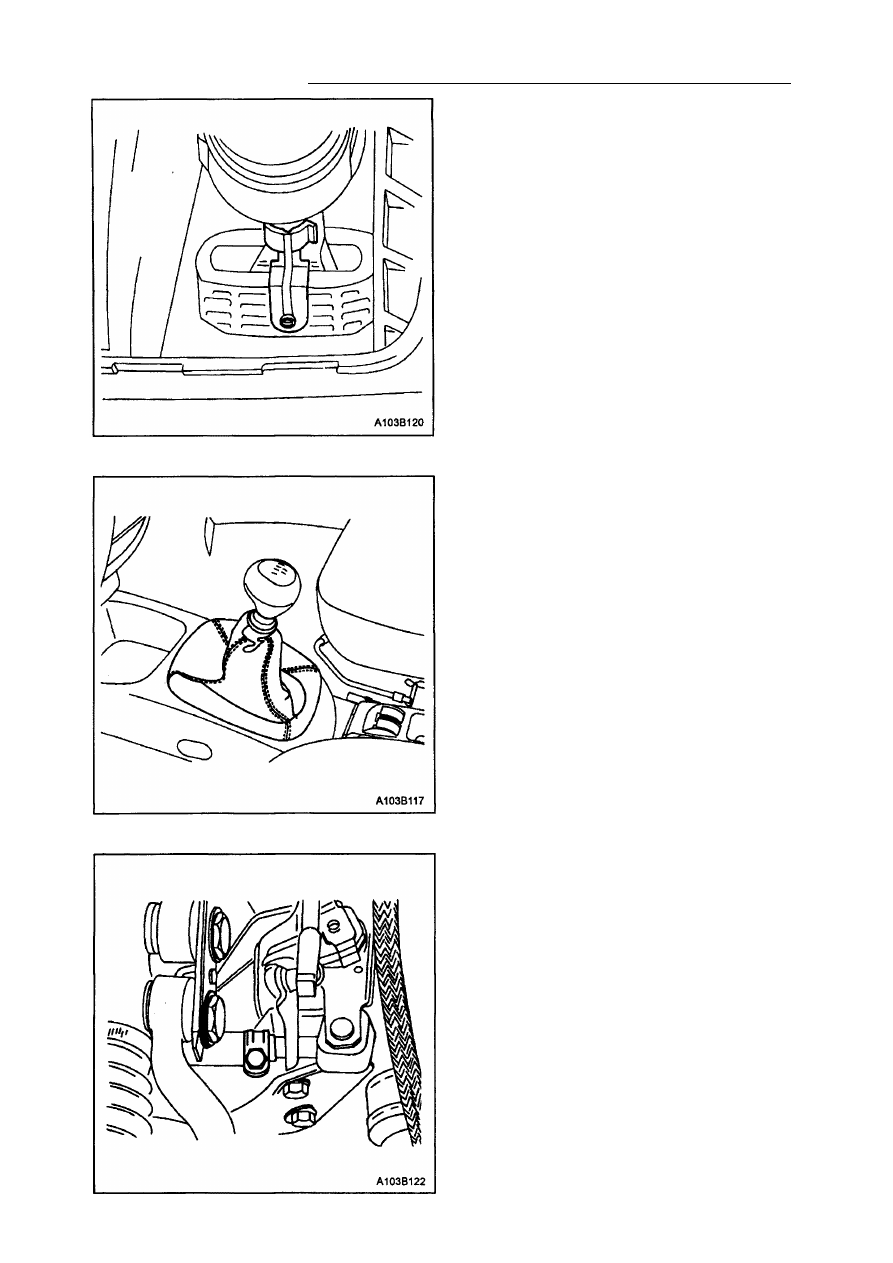

Процесс снятия

1. Отсоедините отрицательный провод ак­

кумулятора.

2. Снимите зажимной болт штока.
3. Отделите соединительный болт от пере­

ключающей трубки.

4. Удалите зажим штока из переключаю­

щей трубки.

5В -18 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

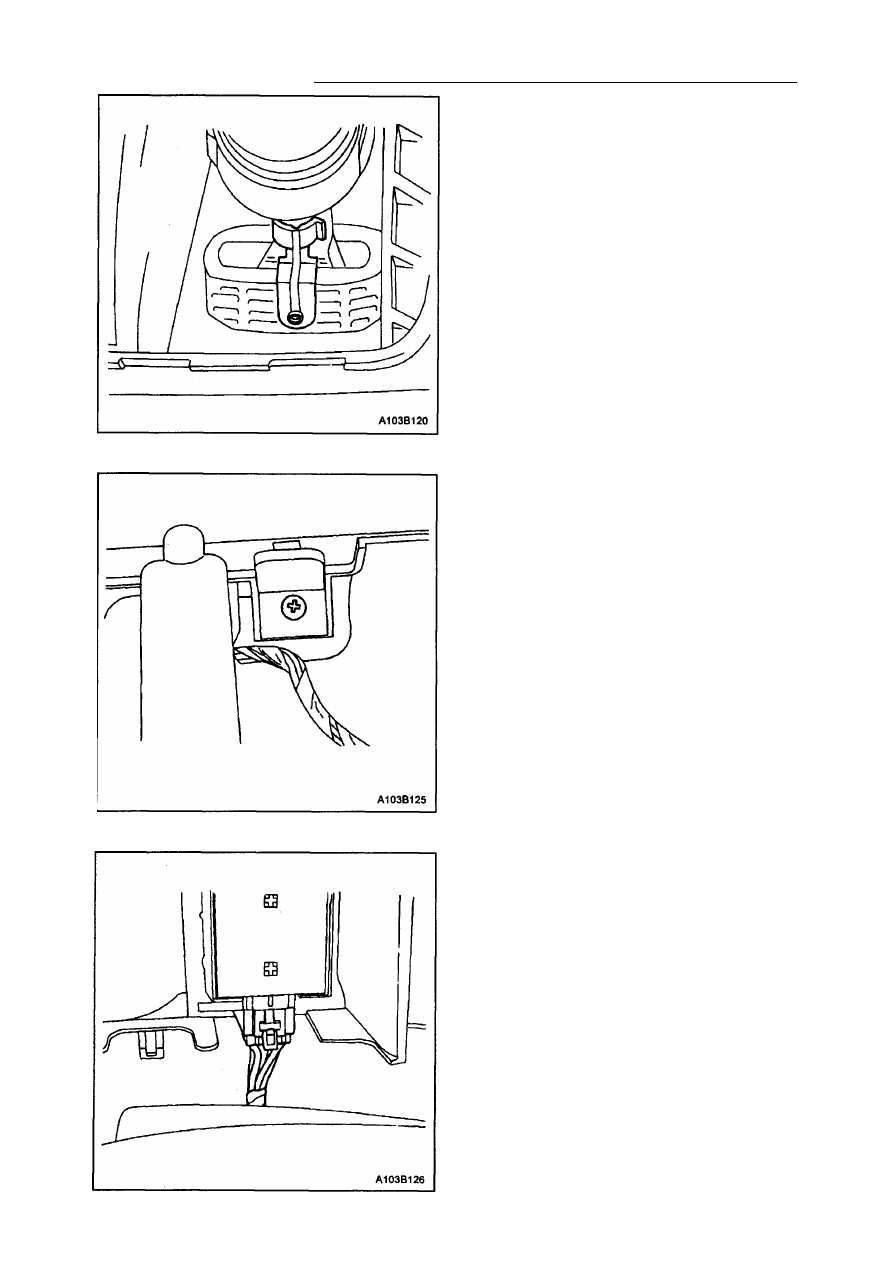

5. Выкрутите винты из задней части на­

польной консоли.

6. Снимите заднюю часть напольной кон­

соли.

7. Отсоедините колодку переключения ок­

на с сервоприводом.

8. Установите рычаг переключения в нейт­

ральное положение.

9. Отсоедините кожух рычага переключе­

ния от передней части напольной консо­

ли с тем, чтобы открыть механизм ры­
чага управления.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В -19

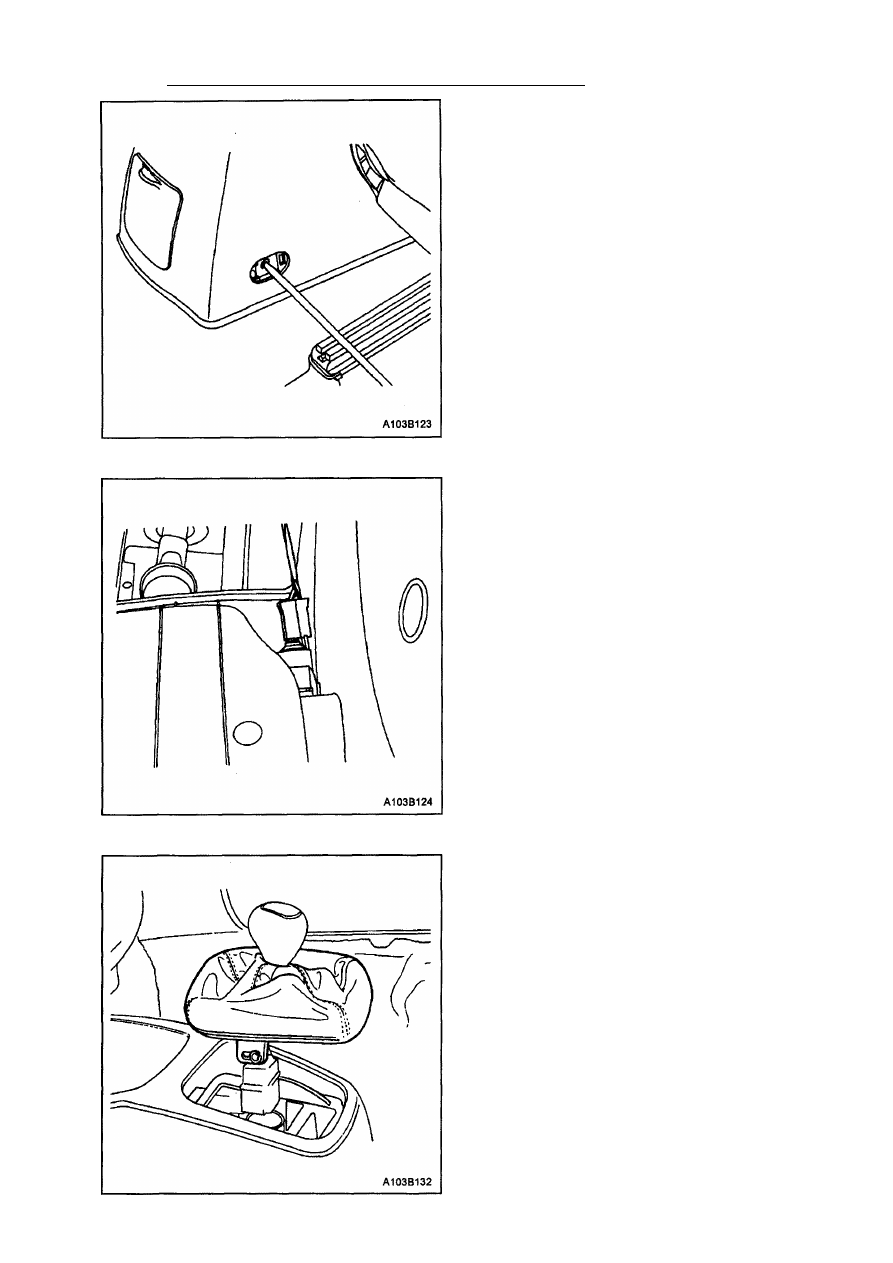

10. Снимите упорный зажим рычага управ­

ления, вращая его.

11. Снимите рычаг переключения и кожух.

12. Удалите болты с передней части на­

польной консоли.

13. Снимите переднюю часть напольной

консоли.

14. Отсоедините электрозажигалку.

5В - 20 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

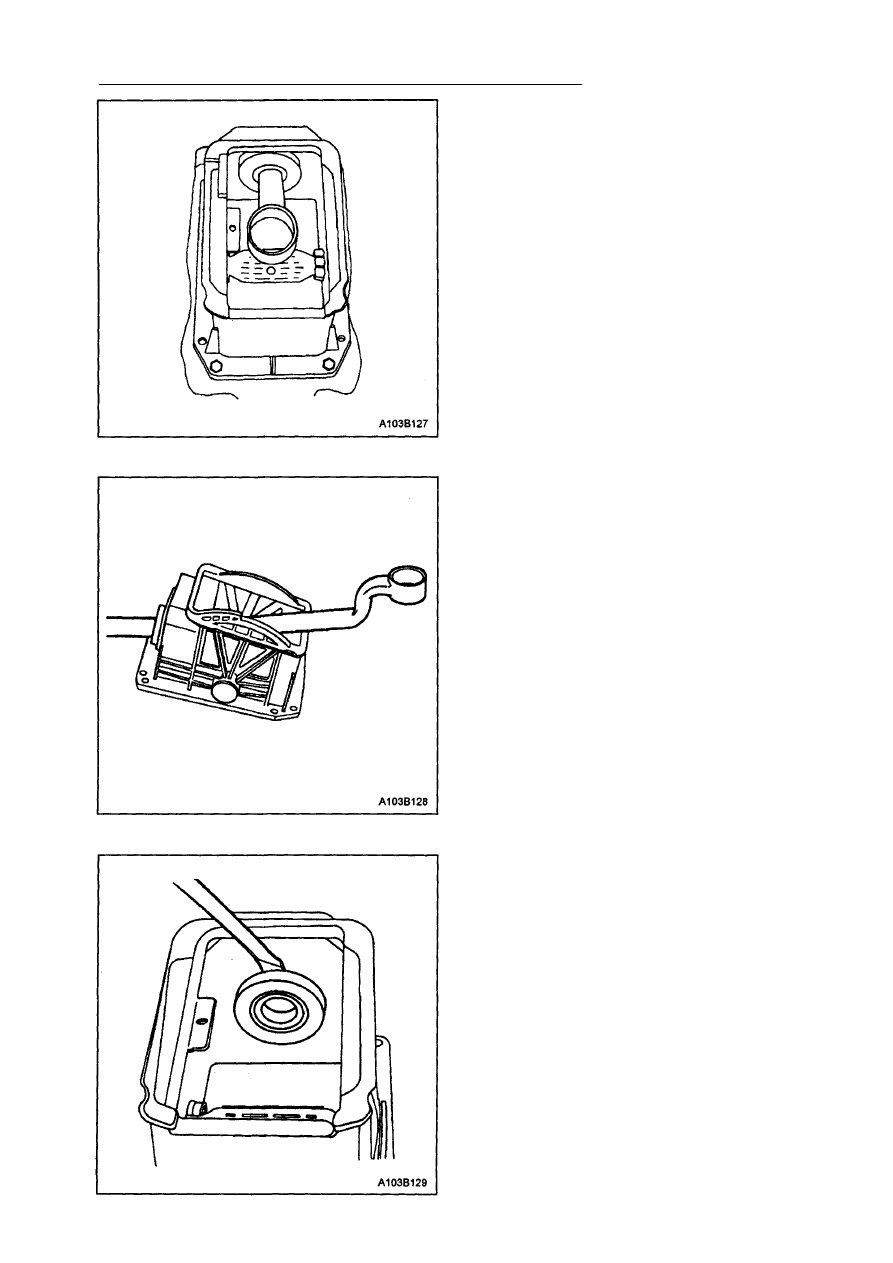

15. Удалите болты корпуса рычага переклю­

чения.

16. Снимите с автомобиля трубку и корпус

рычага переключения.

17. Снимите трубку с корпуса рычага пере­

ключения.

18. Снимите втулку и подшипник трубки с

корпуса рычага переключения.
