РАЗДЕЛ 5В

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода
предотвращает травматизм обслуживающего персонала и повреждение авто­
мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 5В-2
Специальные инструменты 5В-3

Таблица специальных инструментов 5В-3

Диагностика 5В-5

Определение источника шума 5В-5

Диагностика причин появления шума 5В-6

Расположение деталей коробки передач 5В-9

Дифференциал и картер 5В-11

Механизм переключения передач 5В-12

Техническое обслуживание и ремонт SB-14

Обслуживание и ремонт автомобиля в эксплуатации 5В-14
Проверка уровня масла 5В-14
Регулировка механизма переключения передач 5В-14
Рычаг механизма переключения передач 5В-16
Механизм переключения передач 5В-17
Шток переключения передач 5В-25
Рычаг переключения передач 5В-26
Шестерня привода спидометра 5В-32
Крышка рычага переключения передач 5В-34
Замена манжеты полуоси 5В-36

Узел коробки передач 5В-36

Ремонт коробки передач 5В-44

Разборка основных узлов 5В-44
Ведущий вал и блок шестерен 5В-55
Ведомый вал 5В-58
Картер коробки передач 5В-73

Дифференциал 5В-76
Сборка основных узлов 5В-84

Общее описание и работа системы 5B-93

Пятискоростная механическая коробка передач 5В-93

5В - 2 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Применение

Н•м

Фунт-фут  Фунт-дюйм

Включатель света заднего хода

20

15

-

Болты опоры подшипников

22

16

-

Крепежные болты подшипника, правая сторона

25

18

-

Болт пластины крепления регулировочного кольца

подшипника

5

-

44

Передние винты консоли

4

-

35

Задние винты консоли

4

-

35

Болты кронштейна цилиндра размыкания муфты

75

55

-

Болты крышки дифференциала

40

30

-

Болт вилки шестерни пятой передачи

22

16

-

Болты соединителя пятой передачи

7

-

62

Болты крышки проверки маховика

7

-

62

Болты корпуса коробки передач

6

-

53

Болты крышки рычага коробки передач

22

16

-

Фиксирующие болты ведущего вала

15

11

-

Левые передние болты кронштейна опоры коробки пе­

редач

60

44

-

Левые задние болты кронштейна опоры коробки пере­

дач

90

66

-

Нижние болты крепления коробки к двигателю

75

55

-

Болты шестерни главной передачи

70

52

-

Зажимные болты штока

14

-

125

Болт крепления корпуса спидометра

4

-

35

Болт шестерни спидометра

5

-

44

Болт кронштейна опоры

7

-

62

Болты крышки коробки передач

18

13

-

Верхние болты крепления коробки к двигателю

75

55

-

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

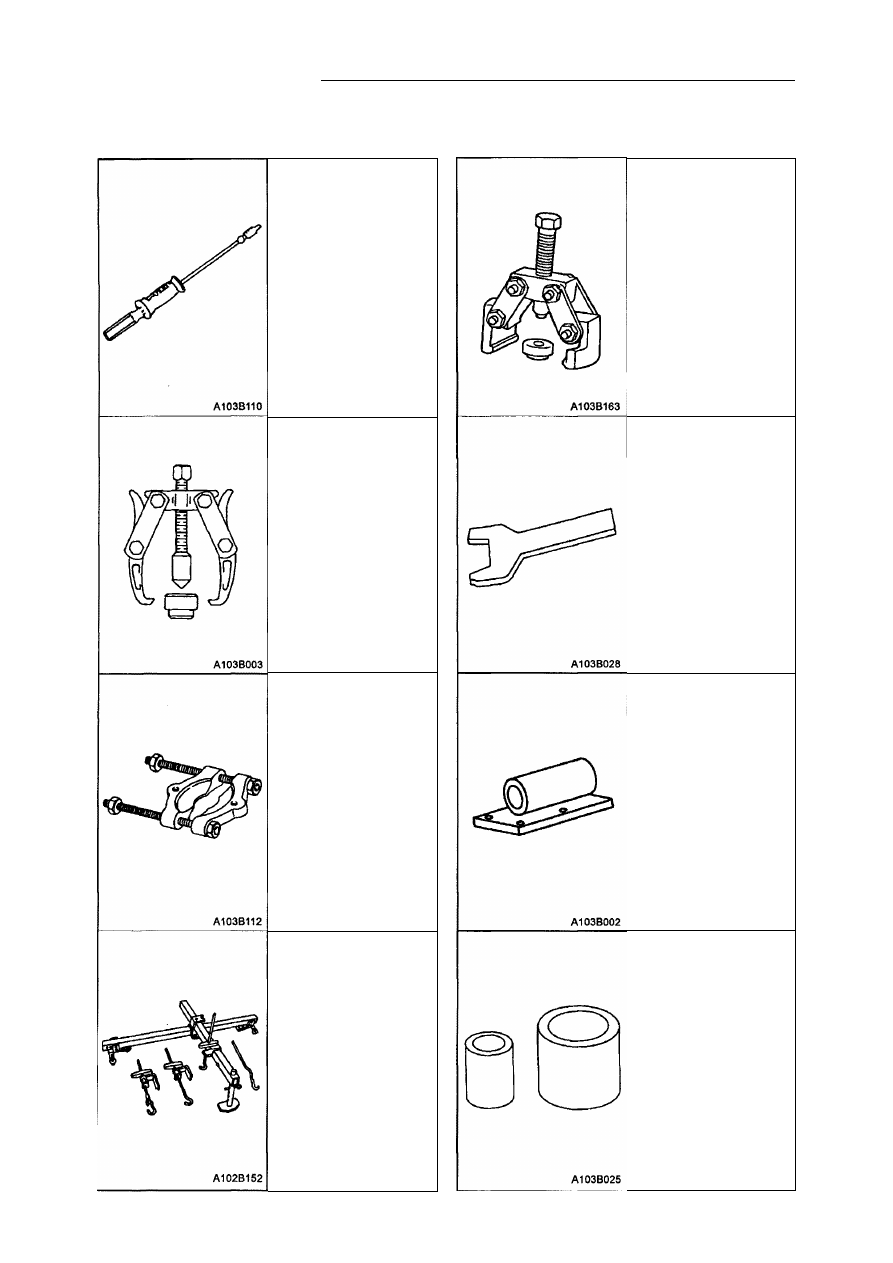

J-6125-B

Демонтажное

приспособление

J-22888-20-A

Съемник

подшипника

J-22888-35

Лапы съемника

J-22912-01

Универсальный

съемник подшипника

J-28467-B

Устройство

поддержки

двигателя

КМ-553-А

Съемник шестерни

5-й передачи

J-36633

Держатель

фиксирующего

кольца

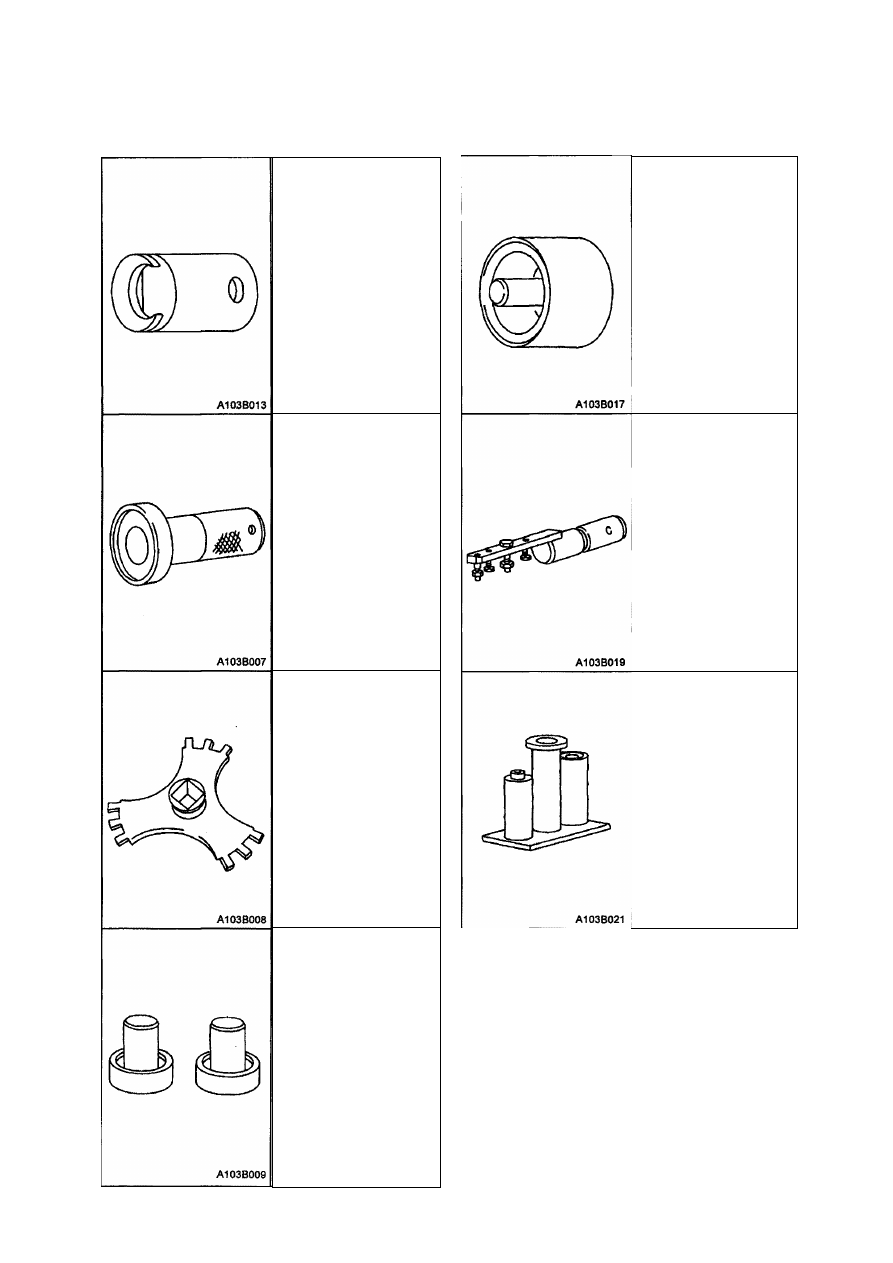

КМ-113-2

Основание

КМ-334

Установочные втулки

5В - 4 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ (окончание)

J-42469

Приспособление

для снятия тяги

КМ-519

Приспособление для

установки и снятия

манжет

КМ-520

Приспособление для

снятия и установки

КМ-522

Приспособление

для установки

КМ-525

Приспособление

для установки

КМ-552

Зажимное

приспособление

КМ-554

Приспособление

для установки
