АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 315

При выполнении условий переключения на

4-ю передачу, БУТ включает ЭМК переклю­
чения передач 1-2, чтобы перейти на 4-ю

передачу. Кроме того, на 4-й передаче
включается ФБГ. Клапан переключателя
диапазонов остается в прежнем положении

D и рабочая жидкость продолжает посту­
пать из главной магистрали в магистрали D
и PRND4.
Включение ленточного тормоза
средней и четвертой передачи
ЭМК переключения передач 1-2: БУТ
включает ЭМК переключения передач 1-2 и

нормально-открытый сливной клапан за­
крывается, перекрывая слив жидкости из
магистрали 1-2. Рабочая жидкость из ма­
гистрали 1-2 направляется к обоим распре­

делителям переключения передач 1-2 и 3-4.

Распределитель переключения передач
1-2: Управляющее давления магистрали 1-2
не оказывает воздействия на клапан расп­
ределителя переключения передач 1-2.
Усилие пружины и управляющее давления
магистрали 2-3 удерживают распредели­

тель переключения передач 1-2 в положе­

нии включения высшей передачи (2-й пере­

дачи).

Распределитель переключения передач
3-4: Управляющее давления магистрали 1-2
воздействует на клапан распределителя
переключения передач 3-4 и он, преодоле­
вая усилие, пружины, перемещается в поло­

жение включения 4-й передачи. Рабочая
жидкость из магистрали подвода жидкости к

распределителю переключения передач 3-4
и демпферу включения 3-й передачи нап­
равляется в магистраль тормоза включения

4-й передачи.

Сервоцилиндр тормоза включения 2-й и

4-й передач: Давление рабочей жидкости

магистрали тормоза включения 4-й переда­
чи воздействует на наружную поршневую
полость сервоцилиндра и перемещает пор­
шень, затягивая ленточный тормоз.

Д е м п ф е р  п е р е к л ю ч е н и я
Д е м п ф е р  п е р е к л ю ч е н и я 3-4: Рабочая
жидкость из магистрали тормоза включения
4-й передачи также направляется в поршне­
вую полость демпфера переключения 3-4.
Сила давления рабочей жидкости магист­
рали тормоза включения 4-й передачи воз­
действует на поршень демпфера. Поршень

демпфера, преодолевая усилие возвратной

пружины и сопротивление жидкости в каме­
ре противодавления, вытесняет жидкость в
магистраль камеры противодавления 3-4.
Это замедляет скорость начального роста

давления в сервоцилиндре тормоза и дела­

ет включение ленточного тормоза средней

и четвертой передачи, а также включение

4-й передачи более плавным.

Распределитель демпферов переключе­
ния 1-2/3-4: Рабочая жидкость, вытесняе­
мая поршнем из камеры противодавления

демпфера переключения 3-4, открывает об­

ратный клапан #7 и поступает к распреде­

лителю демпфера по магистрали распреде­
лителя демпфера переключения 1-2/3-4.

Благодаря приложенному давлению, расп­
ределитель демпферов переключения 1-2/

3-4 преодолевает усилие пружины и управ­
ляющее давление жидкости магистрали

сигнала регулятора давления по нагрузке.
Таким образом производится регулировка
поступающего на слив чрезмерного коли­
чества жидкости. Такая регулировка обес­
печивает дополнительный контроль темпа
включения тормоза средней и четвертой
передачи. На гидравлической схеме "Диа­

пазон 3, ручное включение третьей переда­

чи" стрелками показано направление пото­

ка жидкости, вытесняемой из полости демп­
фера в процессе переключения передачи.

Включение фрикциона блокировки

гидротрансформатора

ЭМК управления ФБГ: При выполнении ус­
ловий блокировки гидротрансформатора,
БУТ включает ЭМК ФБГ, который начинает
включение ФБГ. Для плавного включения
ФБГ используется сигнал управления с ши-
ротно-импульсной модуляцией (для более
подробного описания устройства и работы
ЭМК ФБГ обратитесь к описанию электри­
ческой части ЭМК ФБГ). Во включенном
состоянии, ЭМК преобразует входное дав­
ление (магистраль от переключателя пере­
дач 2-3) в выходное управляющее давле­
ние магистрали управления ФБГ.

Распределитель ЭМК ФБГ: На клапан
распределителя ЭМК ФБГ с одной стороны

действует выходное управляющее давле­

ние магистрали управления ФБГ, а с проти­
воположного направления действуют уси­

лие пружины и давление жидкости магист­

рали подвода давления к распределителю

управления ФБГ. Это направляет рабочую
жидкость из главной магистрали в контур
подвода давления к распределителю управ­
ления ФБГ и обеспечивает возможность ре­

гулирования давления в контуре ФБГ в со­
ответствии с режимом движения автомоби­

ля.

Распределитель управления ФБГ: Под

действием преобразованного управляюще­

го давления клапан распределителя управ­

ления ФБГ перемещается, преодолевая

5А - 316 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

усилие пружины. Это перемещение зависит
от условий движения автомобиля. При этом

магистраль подвода давления к распреде­

лителю управления ФБГ соединяется с ма­

гистралью включения ФБГ. Одновременно
магистраль выключения ФБГ соединяется
со сливом. В этом положении распредели­
тель управления ФБГ направляет жидкость
из магистрали ограниченного давления под­
питки в контур теплообменника.

Фрикцион блокировки гидротрансфор­
матора: Рабочая жидкость поступает по
магистрали включения ФБГ в полость гид­
ротрансформатора. Одновременно жид­
кость магистрали выключения ФБГ выходит
из гидротрансформатора. Жидкость магист­
рали включения ФБГ включает ФБГ.
Блок реле давления: Жидкость магистра­
ли включения ФБГ также выводится из бло­
ка реле давления, которое подает сигнал

БУТ о выключении ФБГ.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 317

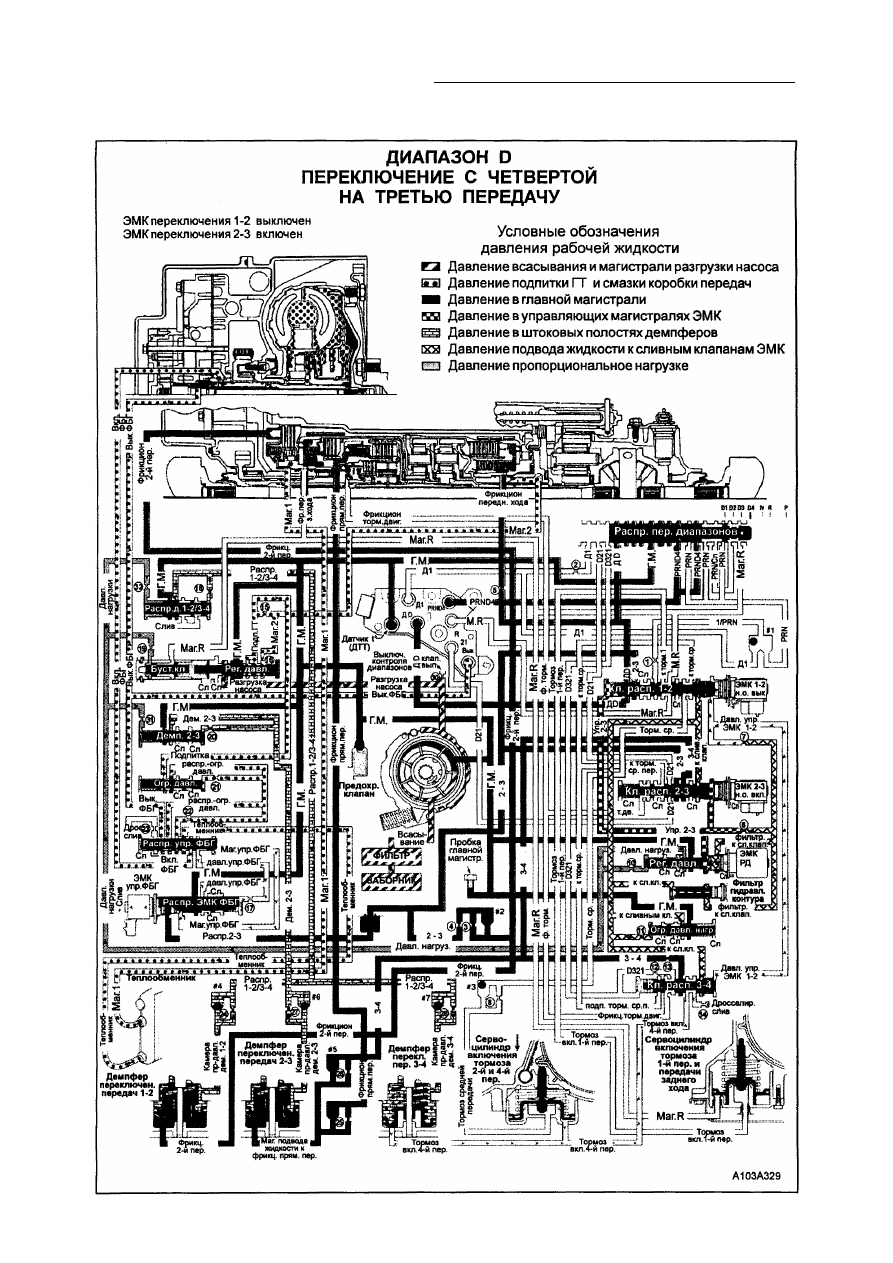

ДИАПАЗОН D - ПЕРЕКЛЮЧЕНИЕ С ЧЕТВЕРТОЙ НА ТРЕТЬЮ ПЕРЕДАЧУ

5А - 318 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

При движении автомобиля на 4-й передаче
передачи D, принудительное переключение
на 3-ю передачу происходит при сильном
нажатии на педаль акселератора. При не­
большом угле открытия ДЗ, переключение
на 3-ю передачу происходит по команде
БУТ после плавного снижения скорости ав­

томобиля (торможение двигателем). БУТ
также начинает переключение с 4-й на 3-ю

передачу при возрастании нагрузки на дви­
гатель и неизменном положении педали ак­

селератора (например, при движении на
крутой подъем).

Увеличение давления жидкости в

главной магистрали

ЭМК регулятора давления: При переклю­

чении на низшую передачу, кроме случаев

переключения с отпущенной педалью аксе­

лератора, БУТ определяет увеличение угла

открытия ДЗ или возрастание нагрузки дви­
гателя, и увеличивает скважность сигнала
управления ЭМК РД. Увеличение скважнос­

ти сигнала управления повышает выходное
давление ЭМК РД, что вызывает возраста­

ние управляющего давления на регуляторе

давления по нагрузке.

Регулятор давления в главной магистра­

ли: Увеличенное давление в магистрали

сигнала регулятора давления по нагрузке
воздействует на бустерный клапан и приво­

дит к увеличению давления в главной ма­

гистрали на регуляторе давления.

Выключение ленточного тормоза
средней и четвертой передачи

ЭМК переключения передач 1-2: БУТ вы­
ключает нормальной-открытый ЭМК пере­
ключения передач 1-2 и жидкость из ма­
гистрали 1-2 поступает на слив.
Распределитель переключения передач
3-4: Жидкость магистрали 1-2 выходит из
распределителя переключения передач
3-4 и под действием пружины клапан расп­
ределителя переключения передач 3-4 пе­
ремещается в положение включения 3-й
передачи. При этом магистраль тормоза
включения 4-й передачи соединяется со

сливом через дроссель 14. Дроссель 14
предназначен для плавного выключения

ленточного тормоза.

Сервоцилиндр тормоза 2-й и 4-й пере­

дач: Рабочая жидкость тормоза включения
4-й передачи вытекает из полости сервоци­

линдра и возвратная пружина перемещает

поршень сервоцилиндра в положение вы­
ключения, таким образом выключая тор­
моз.

Д е м п ф е р переключения 3-4: Рабочая
жидкость тормоза включения 4-й передачи

выходит из демпфера переключения 3-4.
Под действием усилия возвратной пружины
и давления жидкости в камере противодав­

ления, поршень демпфера перемещается в

положение включения 3-й передачи.
Распределитель демпферов переключе­
ния 1-2, 3-4: Распределитель демпферов
переключения 1-2/3-4 пропускает рабочую

жидкость из главной магистрали в магист­

раль демпфера переключения передач 1-2/
3-4 и далее в полость демпфера переклю­

чения 3-4. Одновременно распределитель

регулирует давление в полости противо­

давления демпфера в зависимости от уп­

равляющего давления в магистрали регу­

лятора давления по нагрузке. Увеличение

давления в магистрали регулятора давле­

ния по нагрузке приводит к возрастанию

д а в л е н и я в полости противодавления
демпфера переключения 3-4.

Обратный клапан #7 (демпфер переклю­
чения 3-4): Обратный клапан #7 запирает­
ся давлением жидкости в магистрали расп­
ределителя демпферов переключения 1-2/
3-4. Заполнение полости противодавления

демпфера 3-4 рабочей жидкостью осу­

ществляется через дроссель 28.

Фрикцион блокировки
гидротрансформатора

Перед началом переключения коробки пе­
редач с 4-й передачи на 3-ю ступень, БУТ
подает команду на выключение ФБГ. При
этом давление жидкости поступает по ма­
гистрали выключения ФБГ к соответствую­
щему реле давления, и БУТ получает сиг­
нал о разблокировке ФБГ. Блокировка гид­
ротрансформатора на 3-й передаче не пре­

дусмотрена (за исключением некоторых

специальных случаев).

П е р е к л ю ч е н и я передач вниз 3-2 и
2-1

Обратитесь к соответствующим описаниям
функционирования узлов гидравлической
системы в случае ручного переключения
коробки передач вниз 3-2 и 2-1, при соот­
ветствующих выключениях фрикциона.
