АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 243

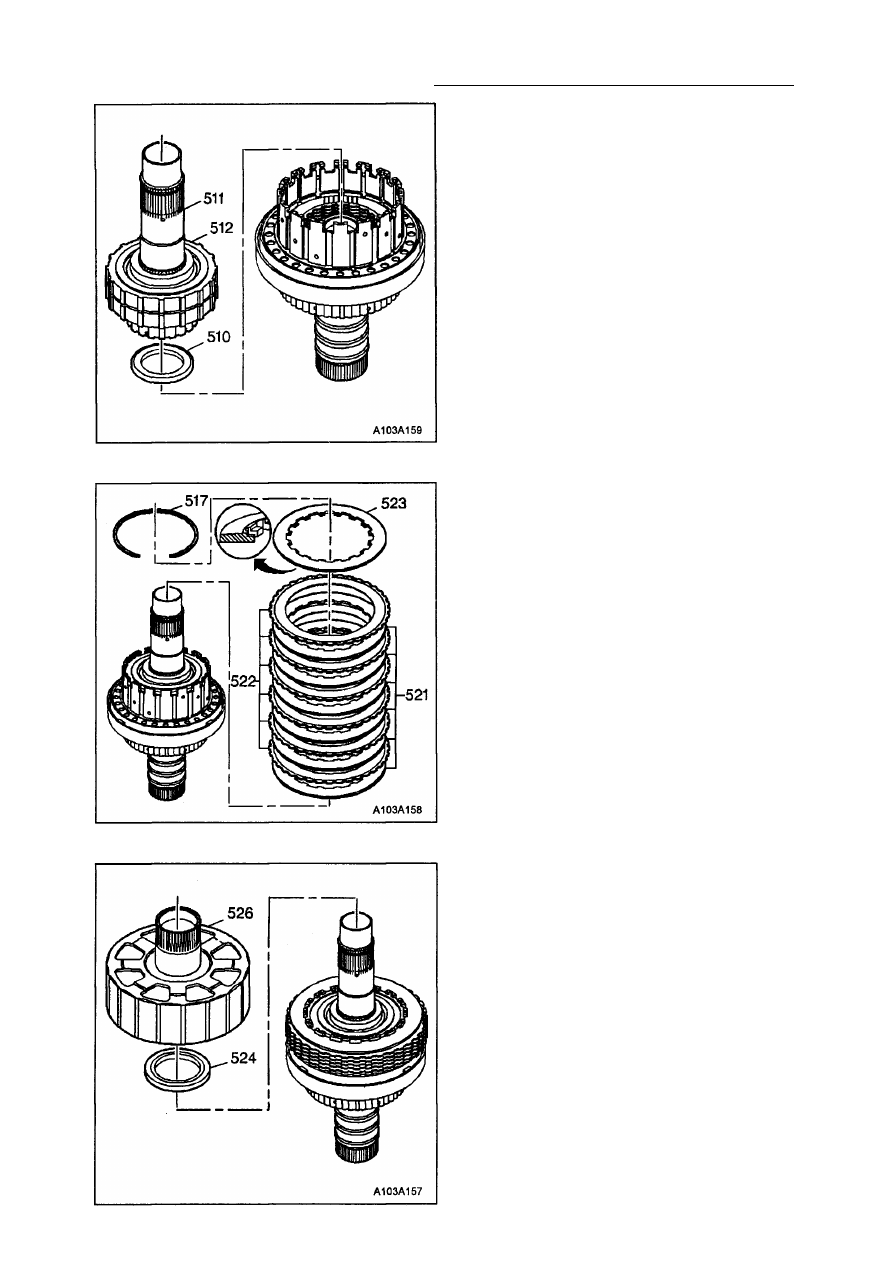

2 1 . Установите упорный подшипник (510) с

нижней стороны вала (511) солнечной
шестерни.

22. Зафиксируйте упорный подшипник с

помощью состава TRANSJEL™ J 36850
или эквивалентного заменителя.

23. Вставьте входной вал солнечной шес­

терни в сборе с муфтой свободного хо­
да (511 и 512) в барабан. При этом пазы

на входном вале должны войти в за­
цепление с дисками из волокнистого
материала фрикциона торможения дви­
гателем.

24. Установите на ступицу диски фрикциона

прямой передачи: комплект стальных

дисков (521) и комплект новых дисков

(522) с волокнистыми накладками. Дис­
ки необходимо вставлять в последова­

тельном порядке, начиная со стального
диска (521).

25. Установите на ступицу упорный диск

(523) плоской стороной вниз.

26. Поставьте пружинное кольцо (517), для

фиксации муфты свободного хода в сбо­
ре с входным валом и дисков фрикцио­
на прямой передачи.

27. На верхнюю сторону муфты свободного

хода в сборе установите упорный под­
шипник (524). Зафиксируйте упорный
подшипник с помощью состава марки
TRANSJEL™ J 36850 или эквивалентно­
го заменителя.

28. Установите барабан (526) фрикциона в

сборе с валом водила, на диски фрик­
циона. При монтаже пазы на внутренней
стороне барабана должны войти в за­
цепление с дисками с волокнистыми на­
кладками фрикциона прямой передачи.

5А - 244 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

29. Установите упорный подшипник (427)

сверху барабана (526) фрикциона в сбо­
ре с валом водила.

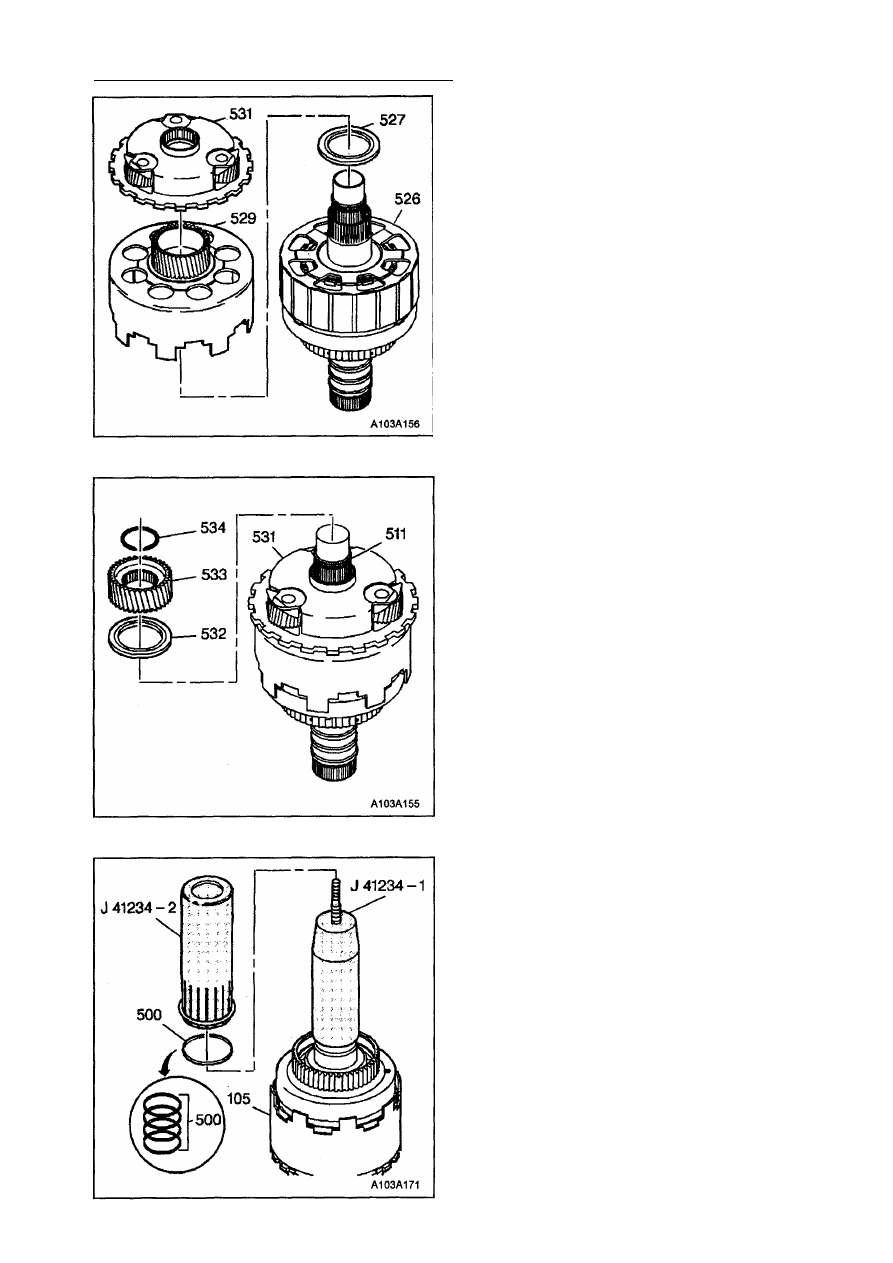

30. Установите барабан (529) с солнечной

шестерней первого планетарного ряда
сверху барабана (526).

Внимание: При монтаже поворачивайте во­

дило планетарной передачи, чтобы ввести

сателлиты в зацепление с солнечной шес­

терней.

3 1 . Установите водило (531) первого плане­

тарного ряда в сборе с сателлитами на

солнечную шестерню.

32. Установите на водило (531) упорный

подшипник (532), который располагает­
ся между водилом и солнечной шестер­
ней второго планетарного ряда.

33. Установите солнечную шестерню (533)

второго планетарного ряда на вал сол­

нечной шестерни (511).

34. Установите пружинное кольцо (534) на

вал солнечной шестерни (511).

Внимание: При установке на входной вал

четырех уплотнительных тефлоновых колец

(500), начинайте с кольца, устанавливаемо­
го ближе всего к корпусу.
35. Наденьте на вал оправку-толкатель

J 41234-1 и установите ее на уровне
самой ближней к корпусу канавки для
уплотнительного кольца. Смажьте оп­

равку-толкатель J 41234-1 трансмисси­

онной жидкостью.

36. Наденьте на оправку-толкатель J 41234-1

новое уплотнительное кольцо и перемес­

тите его с помощью направляющей оп­

равки J 41234-2 в канавку вала.

37. Повторите описанные процедуры для

каждого уплотнительного кольца. При
этом, для каждого кольца производите
соответствующую регулировку оправки-

толкателя J 41234-1.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 245

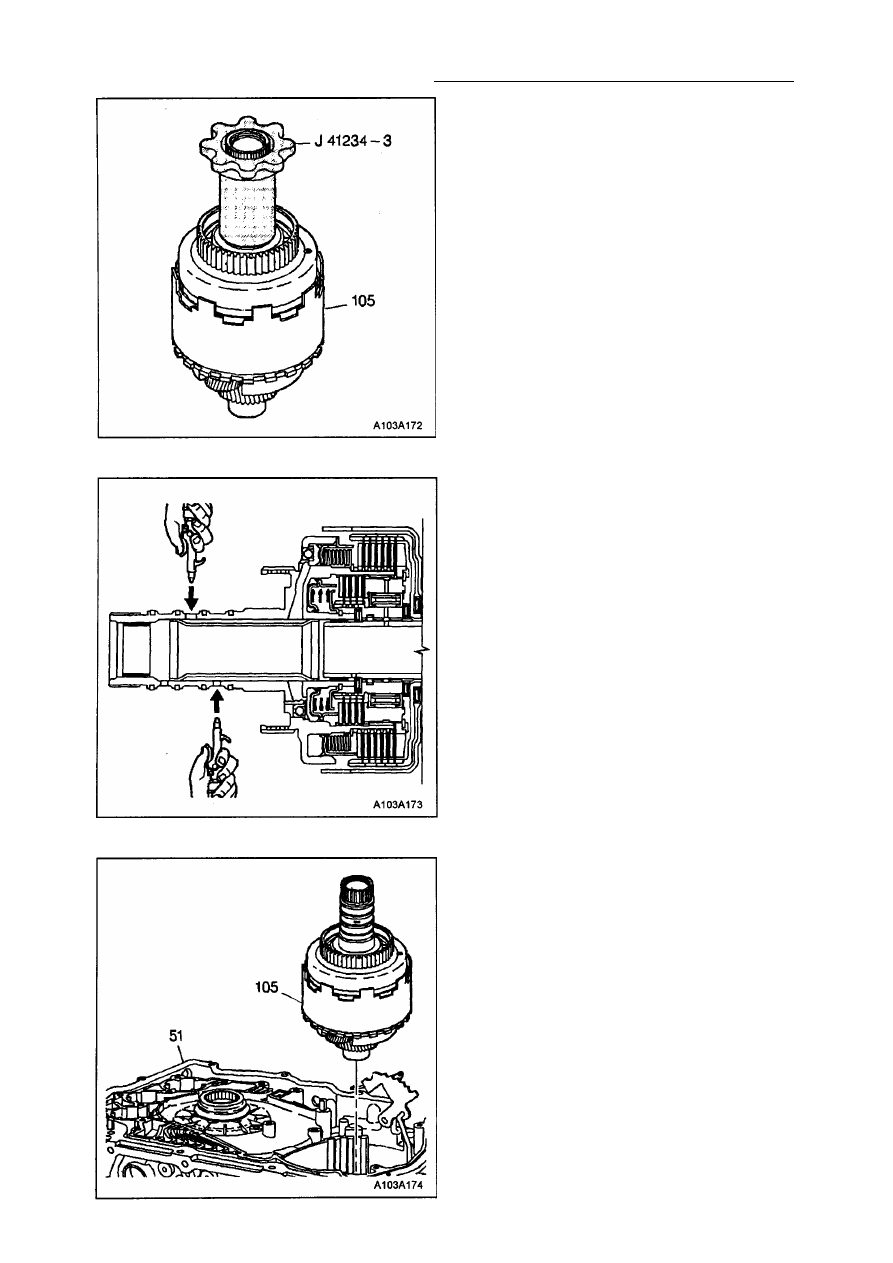

38. С помощью оправки для обжатия колец

J 41234-3 произведите обжатие уплот­
нительных колец.

39. Продолжительность обжатия колец

должна быть не менее 5 минут. Если

возможно, оставьте оправку для обжа­

тия колец J 41234-3 на месте до момен­
та монтажа узла в картер трансмиссии.

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

ФРИКЦИОНОВ ПРЯМОЙ ПЕРЕДАЧИ

И ТОРМОЖЕНИЯ ДВИГАТЕЛЕМ С

ПОМОЩЬЮ СЖАТОГО ВОЗДУХА

1. Проверьте с помощью сжатого воздуха

исправность уплотнений поршня и рабо­

ту фрикционов прямой передачи.

2. Проверьте с помощью сжатого воздуха

исправность уплотнений поршня и рабо­

ту фрикционов торможения двигателем.

УСТАНОВКА ФРИКЦИОНОВ ПРЯМОЙ

ПЕРЕДАЧИ И ТОРМОЖЕНИЯ

ДВИГАТЕЛЕМ В СБОРЕ С ПЕРВЫМ

ПЛАНЕТАРНЫМ РЯДОМ

Установите блок фрикционов (105) прямой
передачи и торможения двигателем в сборе
с первым планетарным рядом в картер
трансмиссии (51).

5А - 246 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

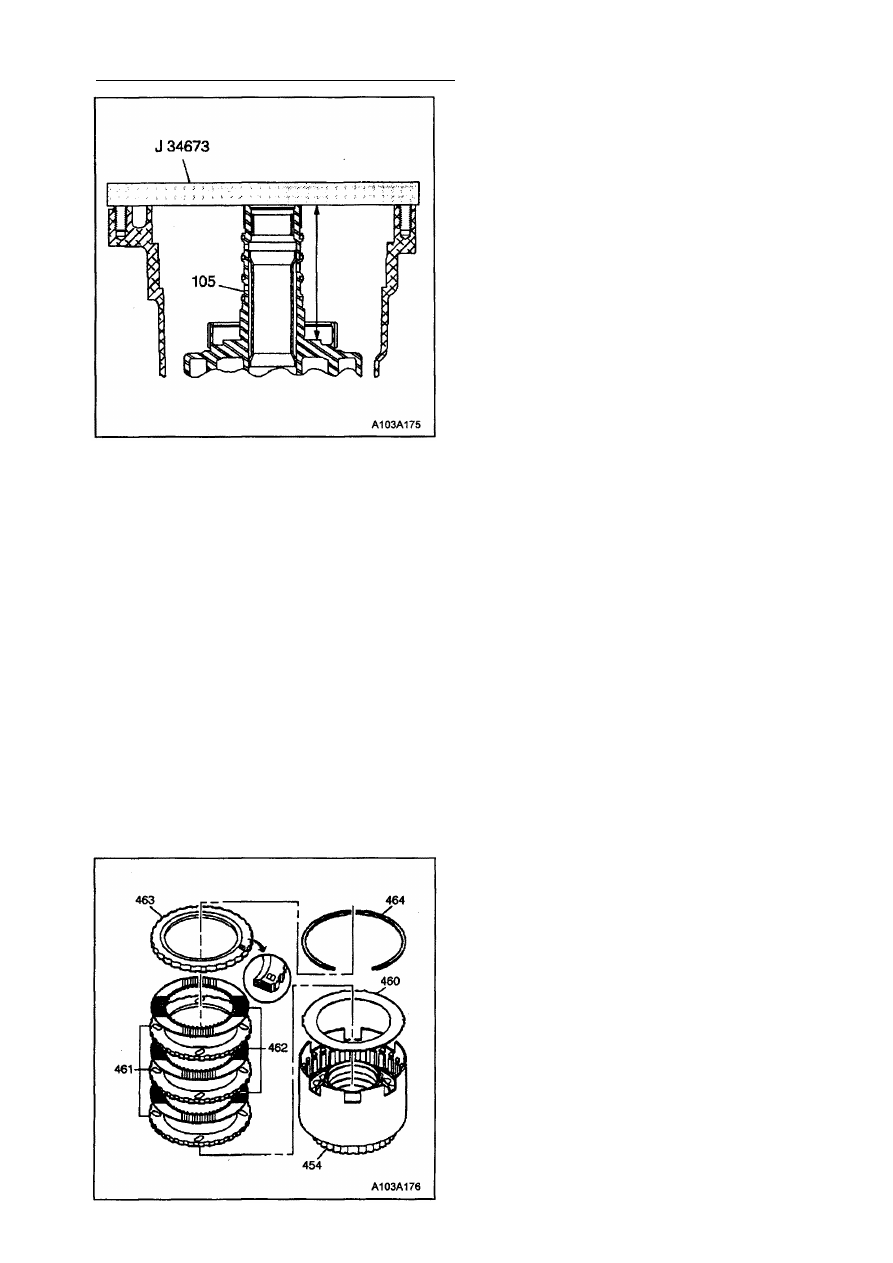

ИЗМЕРЕНИЕ И УСТАНОВКА

СЕЛЕКТИВНОЙ ШАЙБЫ

Необходимые инструменты:
Измерительная призма J 34673

1. Поместите измерительную призму J 34673

на притертую поверхность картера транс­
миссии.

2. Измерьте расстояние между торцом ба­

рабана блока фрикционов (105) прямой
передачи и торможения двигателем, и
привалочной поверхностью картера (Раз­
мер А).

3. Зафиксируйте полученное значение "Раз­

мера А" и подберите шайбу требуемой
толщины. См. таблицу для выбора шайб
в "Спецификации по осевым зазорам".

Внимание: Лапка упорной шайбы должна
располагаться в отверстии, в котором ус­

тановлен шариковый клапан.
4. Установите селективную шайбу (104) на

торец барабана блока фрикционов.

5. Установите упорный подшипник (103) на

входной вал сверху селективной упорной
шайбы (104).

РАЗБОРКА ФРИКЦИОНА ПЕРЕДАЧИ

ЗАДНЕГО ХОДА И РОЛИКОВОЙ

МУФТЫ СВОБОДНОГО ХОДА

ВТОРОЙ ПЕРЕДАЧИ

Необходимые инструменты:
Приспособление для сжатия пружин фрик­
ционов 2-й и прямой передачи и передачи

заднего хода J 41232

Приспособление для демонтажа внутренне­
го уплотнения J41097-1

Диск приспособления для демонтажа внут­

реннего уплотнения J41097-2
Приспособление для демонтажа внутрен­
него уплотнения J25031-А
Плоскогубцы для внутреннего пружинного
кольца J4646

1. Снимите пружинное кольцо (464) фрик­

циона передачи заднего хода.

2. Выньте диски фрикциона передачи зад­

него хода: один упорный диск (463), три
стальных диска (461), три диска с нак­

ладками из волокнистого материала

(462) и один волнистый диск (460).
