АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 231

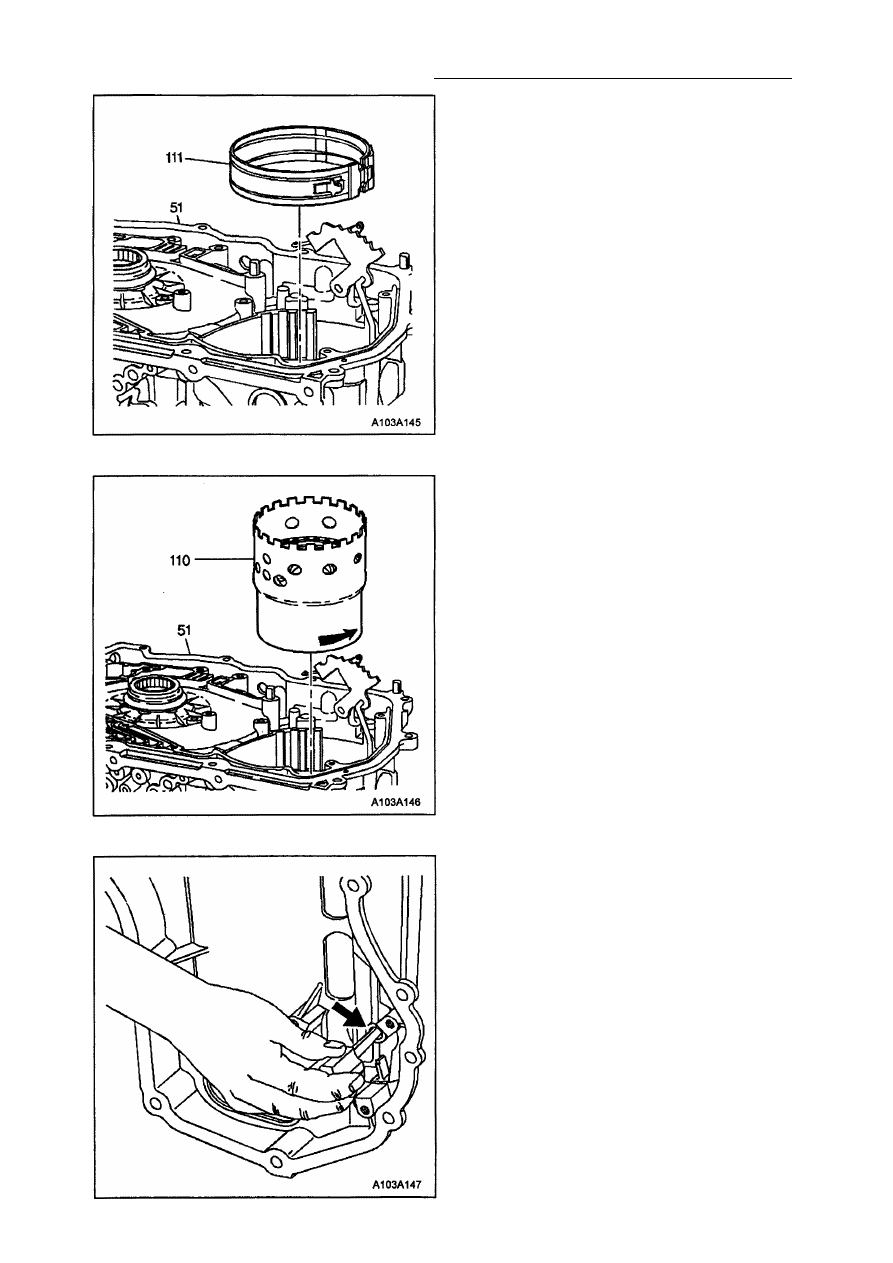

УСТАНОВКА ЛЕНТОЧНОГО

ТОРМОЗА ПЕРВОЙ ПЕРЕДАЧИ И

ПЕРЕДАЧИ ЗАДНЕГО ХОДА

Установите ленту тормоза 1-й передачи и пе­

редачи заднего хода (111) в картер трансмис­
сии (51). Лента должна быть ориентирована

так, чтобы упор для штока сервоцилиндра

располагался со стороны поддона картера.
Закрепите неподвижный конец тормозной

ленты с помощью пальца в опоре картера

(51).

УСТАНОВКА ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

Внимание: В процессе установки фрикцио­
на передач переднего хода, поворачивайте

его против часовой стрелки, чтобы детали
муфты свободного хода 1-й передачи встали
на свои места. При правильном монтаже
фрикцион передач переднего хода в сбо­
ре (110) не должен вращаться по часовой
стрелке.

1. Установите фрикцион передач переднего

хода в сборе (110) в картер трансмиссии
(51).

2. Для проверки правильности монтажа тор­

мозной ленты (111) первой передачи и
передачи заднего хода вставьте отвертку
в отверстие для штока сервоцилиндра.
При этом тормозная лента должна при­
жаться к корпусу (110) фрикциона.

5А - 232 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

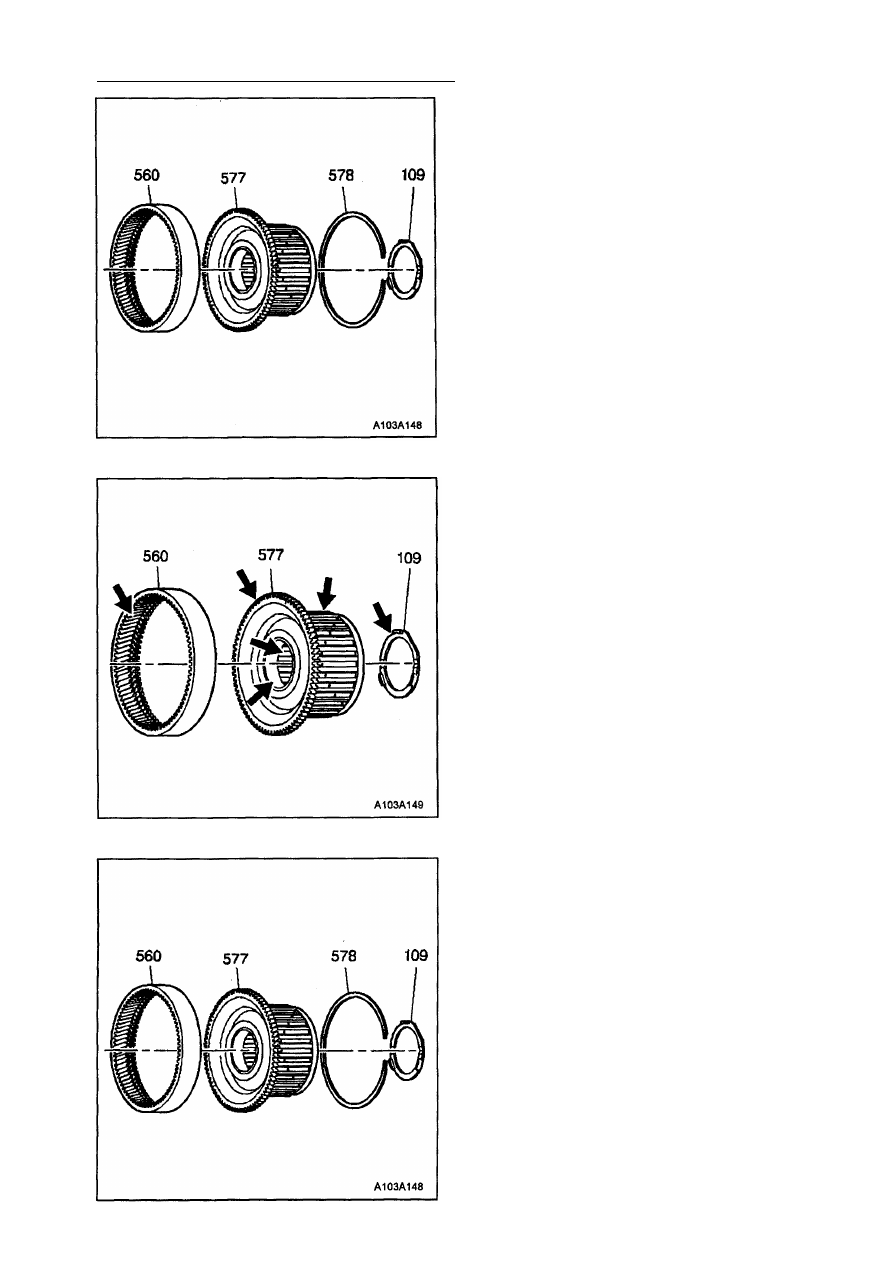

РАЗБОРКА ЭПИЦИКЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА СО

СТУПИЦЕЙ ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

1.Если упорная шайба (109) не была де­

монтирована, то снимите ее со ступицы
(577) фрикциона передач переднего хо­

да.

2. Снимите пружинное кольцо (578) эпицик­

лической шестерни.

3. Снимите ступицу фрикциона передач пе­

реднего хода (577) с эпицикла планетар­
ного ряда (560).

4. Проверьте эпицикл планетарного ряда на

наличие дефектов и следов чрезмерного
износа.

5. Проверьте шлицы ступицы фрикциона

передач переднего хода на наличие де­
фектов и следов чрезмерного износа.

6. Проверьте втулку и упорную шайбу на

наличие дефектов и следов чрезмерного
износа.

7. Промойте и просушите все детали.

СБОРКА ЭПИЦИКЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА СО

СТУПИЦЕЙ ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

Необходимые инструменты:

Смазка для сборки марки TRANSJEL ™
J 36850

1. Установите ступицу фрикциона передач

переднего хода (577) на эпицикл плане­

тарного ряда (560) и зафиксируйте ее

пружинным кольцом (578).

2. Установите упорную шайбу (109) на сту­

пицу фрикциона передач переднего хода
(577). Лапки упорной шайбы (109) долж­
ны быть обращены к ступице (577). За­

фиксируйте упорную шайбу с помощью
состава TRANSJEL™ J 36850 или эквива­

лентного заменителя.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 233

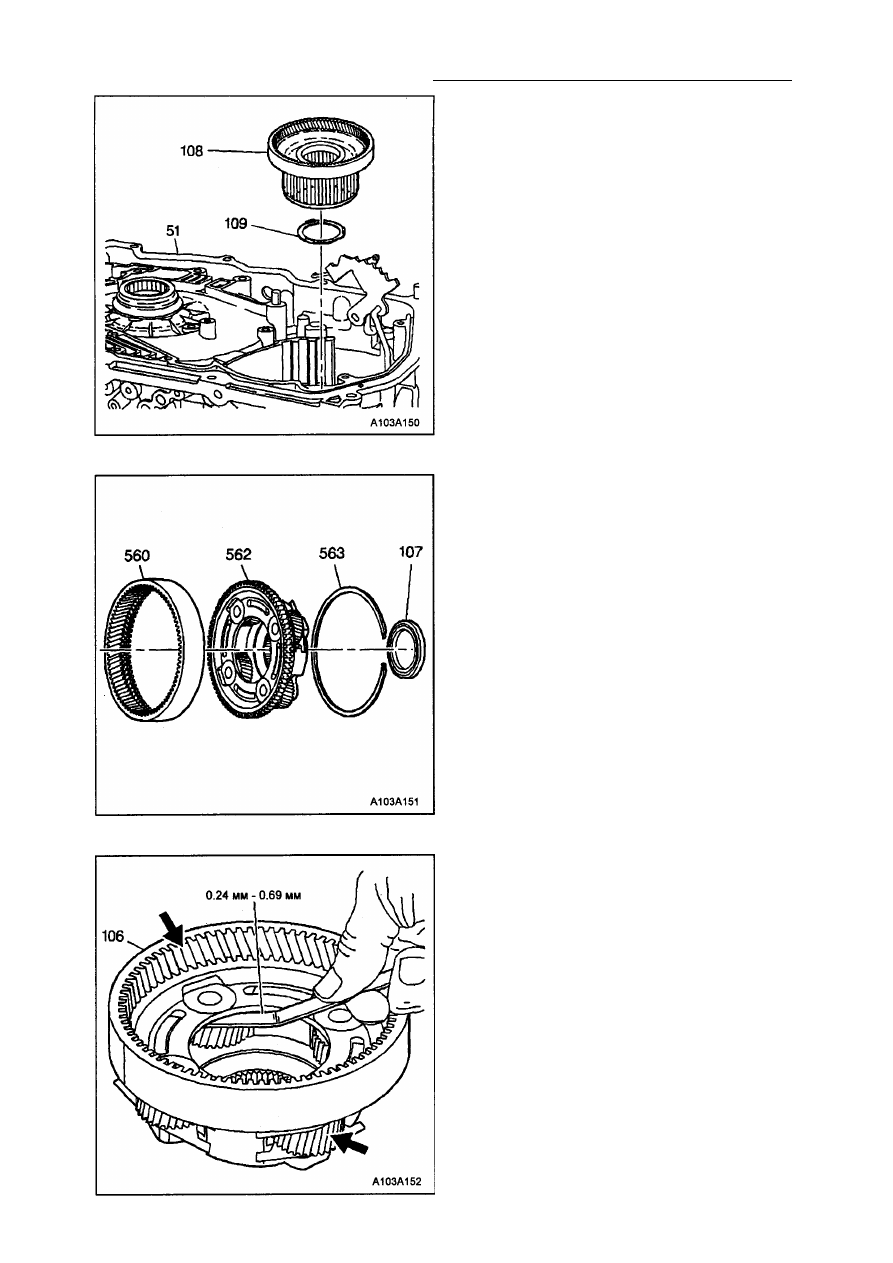

УСТАНОВКА ЭПИЦИКЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА СО

СТУПИЦЕЙ ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

Внимание: Устанавливайте сборку (108)
ступицы передач переднего хода с эпицик­

лом планетарного ряда в картер трансмис­

сии (51). При монтаже для вхождения шли­
цов дисков (602) фрикциона в соответст­
вующие пазы ступицы (108), следует слегка
повернуть узел в ту или иную сторону.
Установите сборку (108) ступицы передач
переднего хода с эпициклом планетарного
ряда в картер трансмиссии (51).

РАЗБОРКА ВОДИЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА

1. Снимите упорный подшипник (107) с во­

дила (562) планетарной передачи, если

он не был демонтирован ранее.

2. Удалите пружинное кольцо (563), фикси­

рующее эпицикл планетарного ряда (560)
на водиле планетарной передачи.

Внимание: Эпициклические шестерни обо­
их планетарных рядов идентичны. Однако,
эти шестерни становятся не взаимозаме­
няемыми после определенного пробега ав­

томобиля.

3. Снимите водило (562) планетарной пере­

дачи с эпицикла планетарного ряда (560).

ИЗМЕРЕНИЕ ОСЕВЫХ ЗАЗОРОВ

ПЛАНЕТАРНЫХ ШЕСТЕРЕН ВОДИЛА

Внимание: Если величины осевого зазора
находятся за пределами спецификации,

замените водило планетарной передачи.

Шестерни являются неотъемлемой частью
водила и отдельно не обслуживаются.

1. Измерьте осевые зазоры планетарных

шестерен водила. Величина зазора долж­
на находиться в пределах 0.24 - 0.69 мм.

2. Проверьте эпициклическое колесо с внут­

ренними зубцами и водило в сборе на
наличие дефектов или следов чрезмер­
ного износа. Особое внимание следует
уделить состоянию сателлитов, шайб и
упорных подшипников.

3. Промойте и просушите все детали.

5А - 234 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

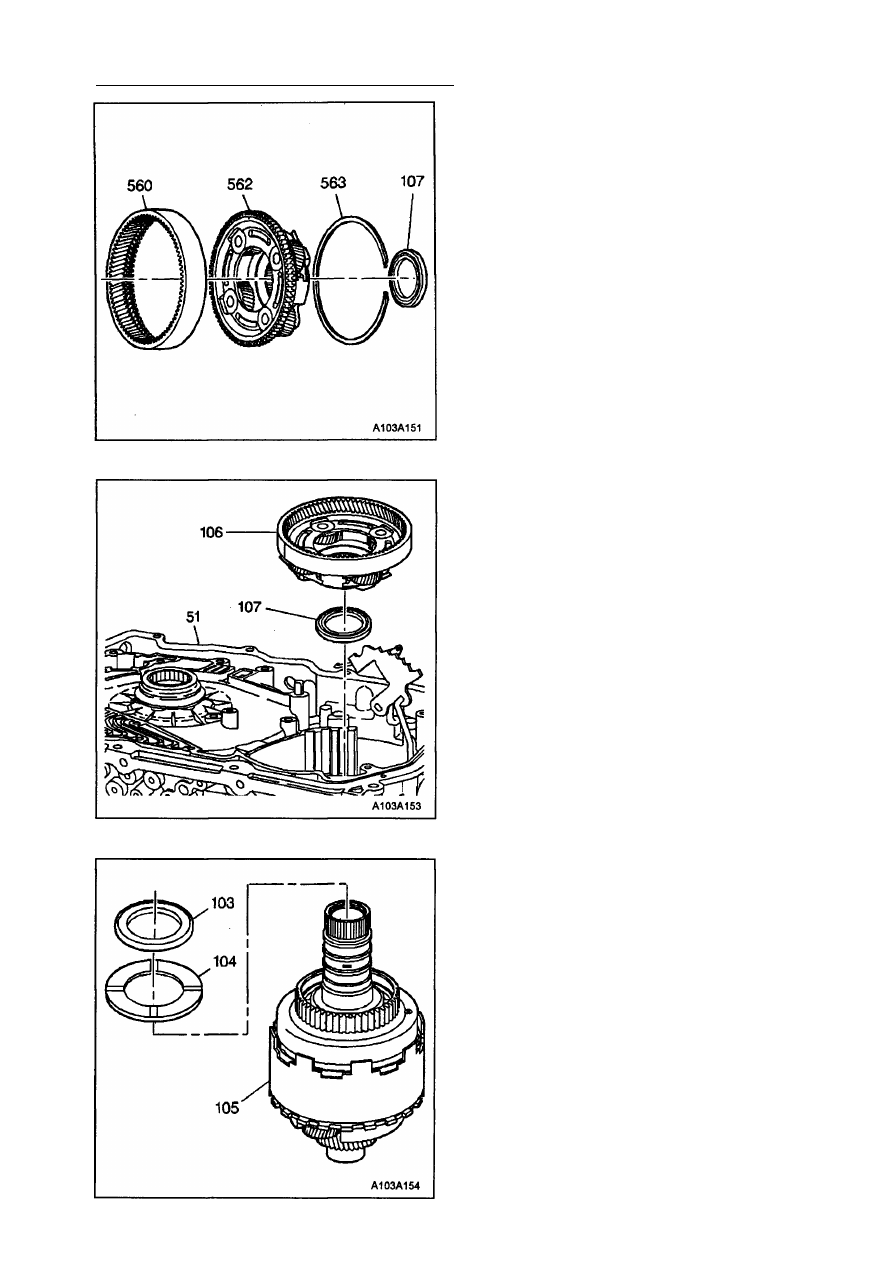

СБОРКА ВОДИЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™
J 36850

1. Установите водило (562) планетарной пе­

редачи на эпицикла планетарного ряда
(560).

2. Зафиксируйте водило (562) планетарной

передачи пружинным кольцом (563).

3. Установите упорный подшипник (107) на

водило (562) планетарной передачи.

4. Зафиксируйте упорный подшипник с по­

мощью состава TRANSJEL™ J 36850
или эквивалентного заменителя. Второй
упорный подшипник является неотъем­
лемой частью водила (562) планетарной
передачи.

УСТАНОВКА ВОДИЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА

Внимание: В процессе монтажа сборки эпи­
цикла планетарного ряда с водилом плане­

тарной передачи, поворачивайте сборку для
того, чтобы ввести в зацепление сателлиты с

эпициклом.
Установите сборку (106) эпицикла планетар­
ного ряда с водилом планетарной передачи
в картер трансмиссии (51).

РАЗБОРКА ФРИКЦИОНОВ ПРЯМОЙ

ПЕРЕДАЧИ И ТОРМОЖЕНИЯ

ДВИГАТЕЛЕМ В СБОРЕ С ПЕРВЫМ

ПЛАНЕТАРНЫМ РЯДОМ

Необходимые инструменты:
Приспособление для сжатия пружин фрик­
циона 2-й и прямой передачи и передачи

заднего хода J 41232

Приспособление для сжатия пружин фрик­
циона торможения двигателем J 41236
1. Снимите упорный подшипник (103) и се­

лективную упорную шайбу (104) с вход­

ного вала блока фрикционов прямой пе­
редачи и торможения двигателем (105) в
сборе с первым планетарным рядом.
