АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -187

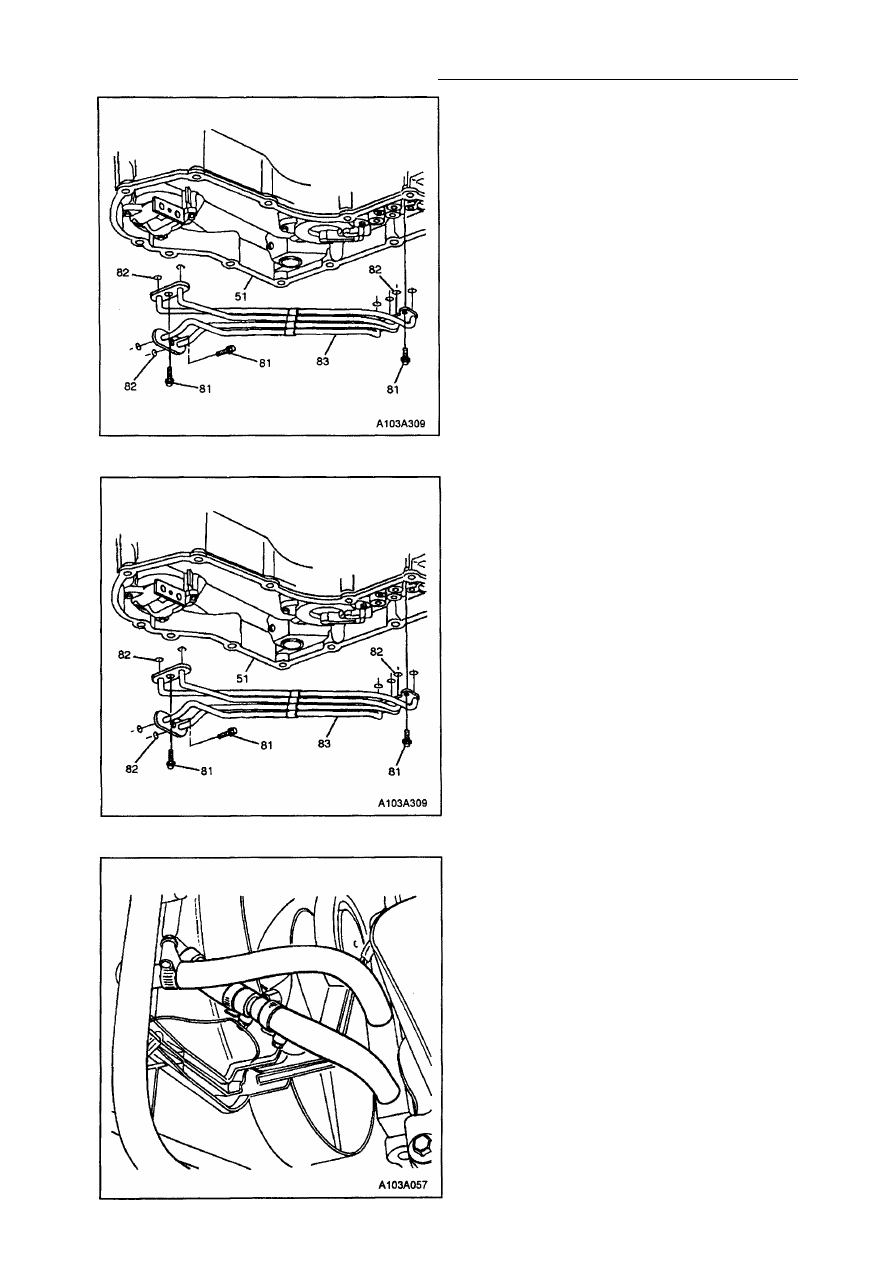

ТРУБКИ МАСЛЯНОГО

ТЕПЛООБМЕННИКА

Процедура снятия
1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Снимите масляный картер коробки пере­

дач и фильтр. См. главу "Картер, прок­
ладка и фильтр" в этом разделе.

3. Выкрутите болты (81) трубок подачи мас­

ла и снимите трубки (83) с картера ко­

робки передач (51).

Процедура установки

1. Установите трубки (83) подачи масла и

наживите болты трубок (81).

Затяжка
Затяните болты трубок (81) подачи масла
с усилием 12 Н•м.

2.Установите масляный картер коробки

передач и фильтр. См. главу "Картер,
прокладка и фильтр" в этом разделе.

3. Подсоедините провод к отрицательной

клемме аккумулятора.

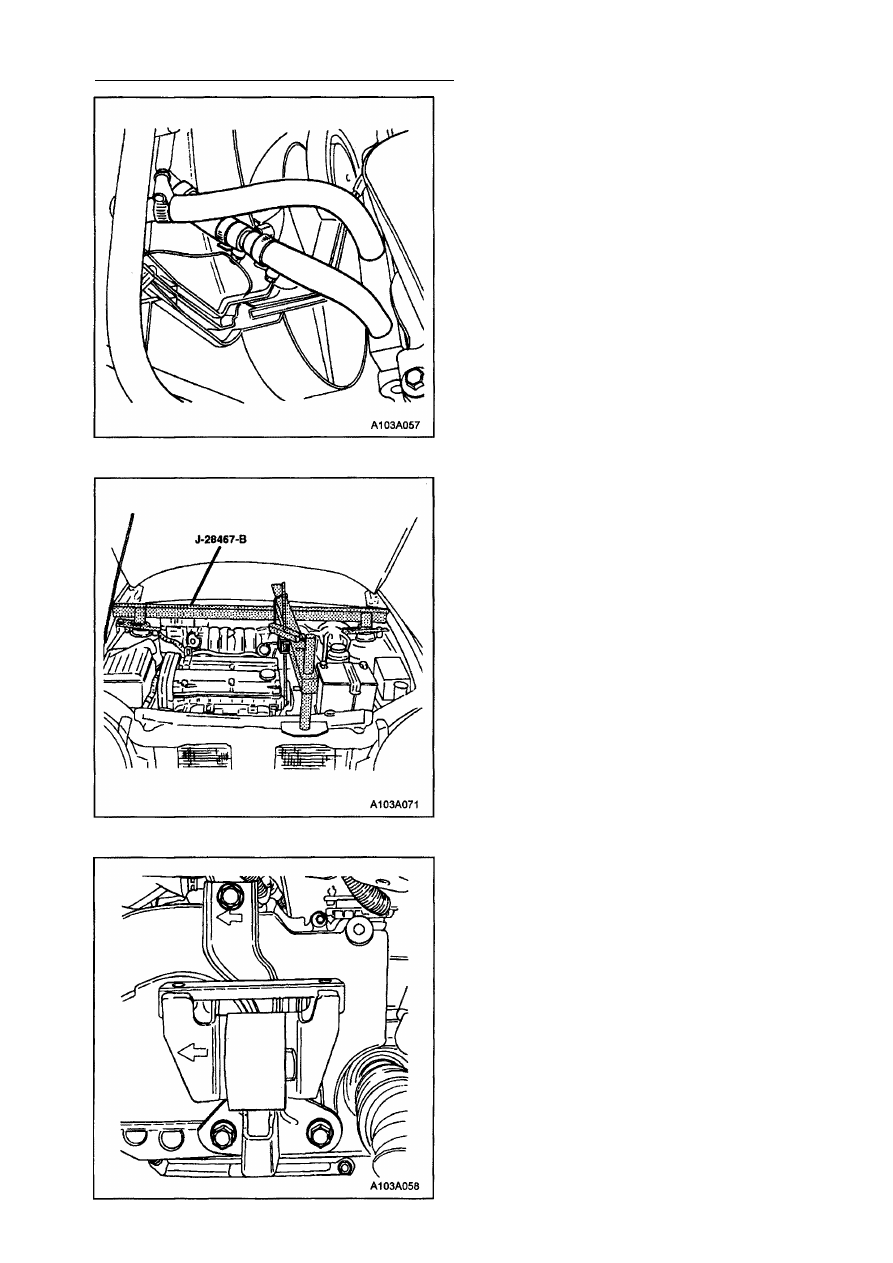

ШЛАНГИ МАСЛЯНОГО

ТЕПЛООБМЕННИКА

Процедура снятия
Внимание: Поместите дренажный поддон
под шланги для сбора вытекающей из тру­
бопроводов жидкости.

1. Ослабьте хомуты на шлангах и отсоеди­

ните шланги от коробки передач.

2. Ослабьте хомуты на шлангах и отсоеди­

ните шланги от радиатора.

5А -188 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Процедура установки
1. Установите хомуты на шланги радиатора.

2. Установите шланги на радиатор.
3. Затяните хомуты на шлангах радиатора.
4. Установите хомуты на шланги коробки

передач.

5. Установите шланги на коробку передач.
6. Затяните хомуты на шлангах коробки пе­

редач.

7. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­

чей жидкости в коробке передач" в этом

разделе.

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

(показан  л е в о с т о р о н н и й привод,
правосторонний является
идентичным)

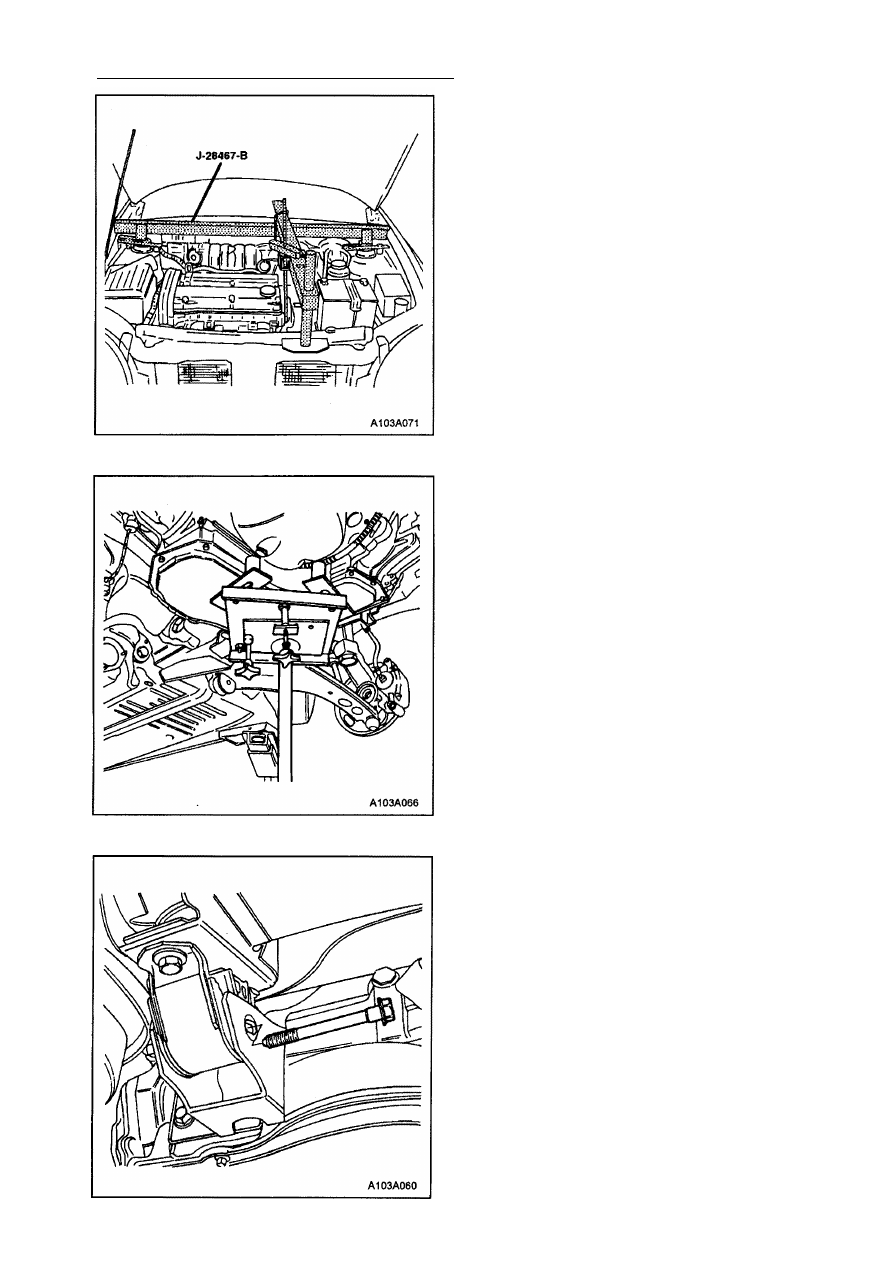

Необходимые инструменты:
Приспособление для поддержки двигателя
J28467-B
Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Установите приспособление для под­

держки двигателя J 28467-В.

3. Поднимите и хорошо зафиксируйте ав­

томобиль.

4. Снимите левое переднее колесо. См.

Раздел 2Е, "Шины и колеса".

5. Снимите левый брызговик. См. Раздел

9N, "Основание кузова".

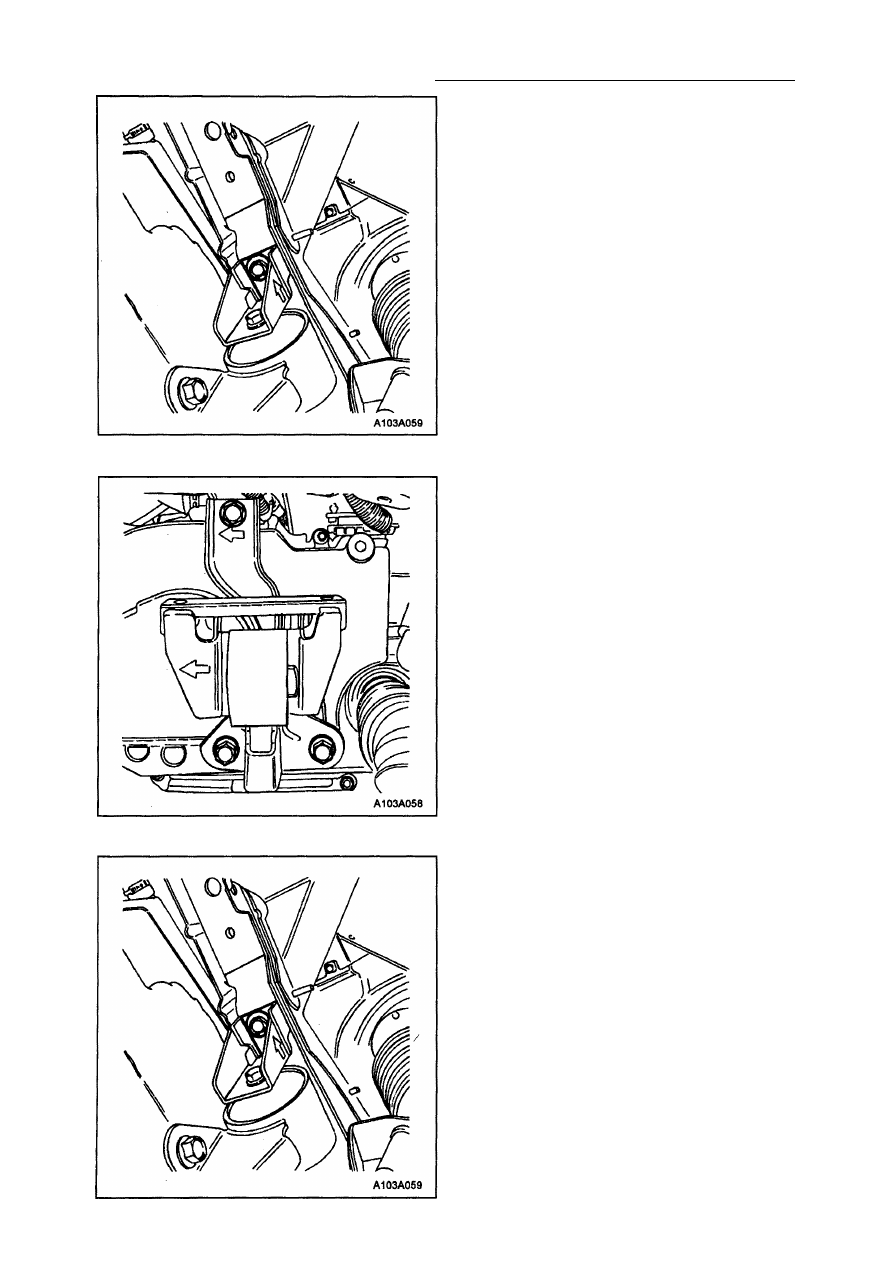

6. Открутите болты с монтажной опоры ко­

робки передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -189

7. Открутите болты с рамы и снимите мон­

тажную опору коробки передач.

Процедура установки

1. Установите монтажную опору коробки пе­

редач и болты крепления монтажной опо­
ры.

Затяжка

Затяните болты крепления монтажной
опоры коробки передач с усилием 75 Н•м.

2. Поднимите двигатель.
3. Поставьте болты рамы автомобиля.

Затяжка
Затяните болты рамы с усилием 75 Н•м.

5А -190 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

4. Установите левый брызговик. См. Раздел

9N, "Основание кузова".

5. Поставьте левое переднее колесо. См.

Раздел 2Е, "Шины и колеса".

6. Опустите автомобиль.
7. Уберите приспособление для поддержки

двигателя J 28467-В.

8. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­
чей жидкости в коробке передач" в этом

разделе.

9. Подсоедините провод к отрицательной

клемме аккумулятора.

КРОНШТЕЙН КОРОБКИ ПЕРЕДАЧ

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Поднимите и хорошо зафиксируйте ав­

томобиль.

3. Установите домкрат под коробку пере­

дач.

4. Выкрутите болт оси коробки передач.
