АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -179

6. Снимите фильтр трансмиссионного мас­

ла (85) коробки передач и уплотнение

горловины фильтра (84).

2. Произведите осмотр прокладки (87) и

картера коробки передач (88) на предмет
наличия трещин, вмятин или порезов. Ус­

тановите на место картер (88) и проклад­

ку картера (87).

3. Наживите болты (81) картера коробки пе­

редач.
Затяжка
Затяните болты (81) картера коробки пе­
редач с усилием 12 Н•м.

4. Опустите автомобиль.
5. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­
чей жидкости в коробке передач" в этом

разделе.

6. Подсоедините провод к отрицательному

полюсу аккумулятора.

Процедура установки

1. Установите новое уплотнение горловины

фильтра (84) и фильтр трансмиссионного
масла (85).

5А -180 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СЕРВОЦИЛИНДР ТОРМОЗА ПЕРВОЙ

ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО

ХОДА

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Поднимите и хорошо зафиксируйте ав­

томобиль.

3. Снимите картер коробки передач, прок­

ладку картера и фильтр трансмиссионно­

го масла. См. главу "Картер, прокладка
и фильтр" в этом разделе.

4. Вывинтите болты крышки сервоцилиндра

тормоза (25) и снимите крышку сервоци­
линдра (73).

5. Снимите поршень сервоцилиндра в сбо­

ре и возвратную пружину поршня (66).

Процедура установки
1. Установите возвратную пружину поршня

(66) и поршень сервоцилиндра в сборе.

2. Установите крышку сервоцилиндра (73) и

наживите болты крышки (25).

Затяжка
Затяните болты крышки сервоцилиндра
тормоза (25) с усилием 12 Н•м.

3. Установите фильтр трансмиссионного

масла, прокладку картера и картер ко­
робки передач. См. главу "Картер, прок­

ладка и фильтр" в этом разделе.

4. Опустите автомобиль.
5. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­
чей жидкости в коробке передач" в этом

разделе.

6. Подсоедините провод к отрицательному

полюсу аккумулятора.

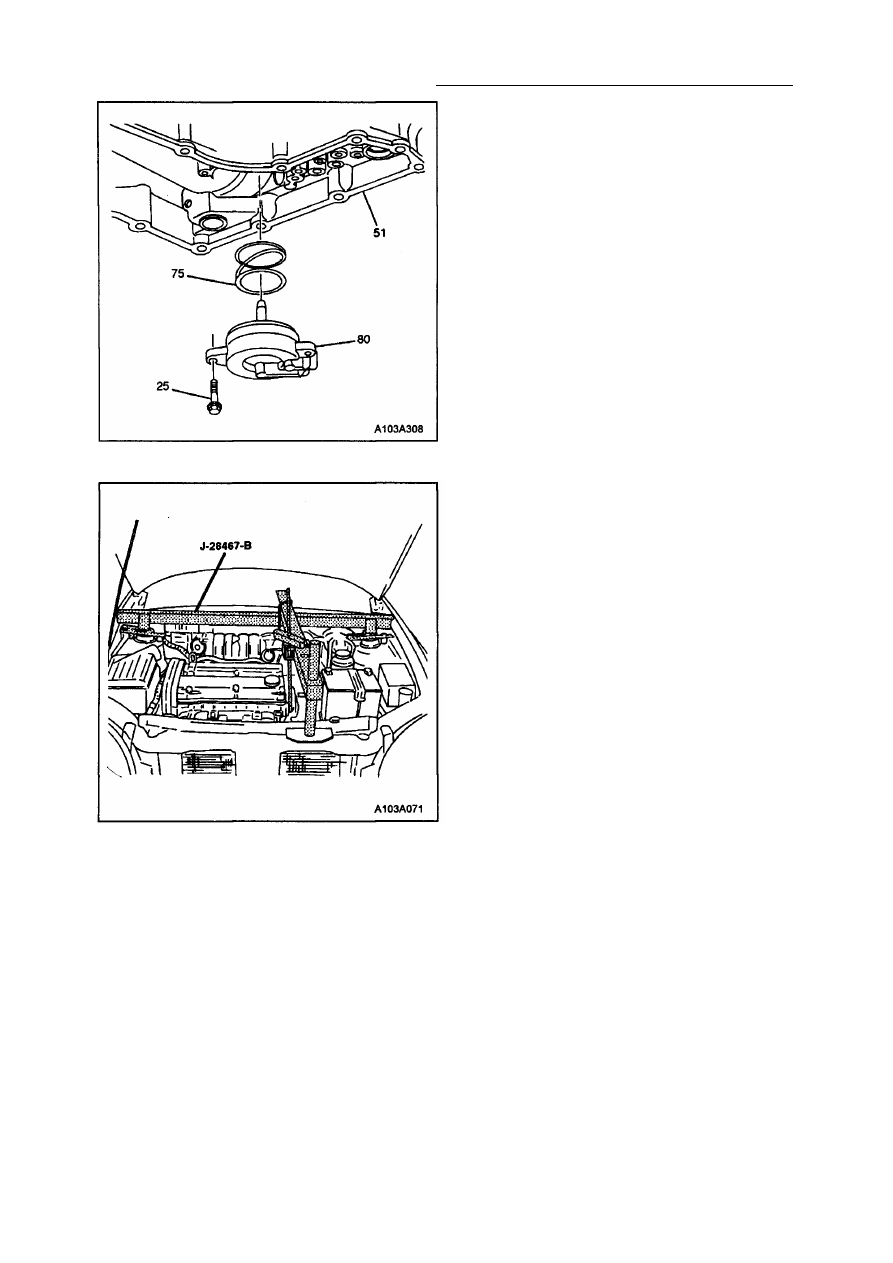

СЕРВОЦИЛИНДР ТОРМОЗА ВТОРОЙ

И ЧЕТВЕРТОЙ ПЕРЕДАЧ

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Поднимите и хорошо зафиксируйте ав­

томобиль.

3. Снимите картер коробки передач, прок­

ладку картера и фильтр трансмиссионно­

го масла. См. главу "Картер, прокладка
и фильтр" в этом разделе.

4. Вывинтите болты крышки сервоцилиндра

тормоза (25) и снимите крышку сервоци­
линдра (80).

5. Снимите поршень сервоцилиндра в сбо­

ре и возвратную пружину поршня (75).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -181

Процедура установки

1. Установите возвратную пружину поршня

(75), поршень сервоцилиндра в сборе,
крышку сервоцилиндра (80) и затем на­

живите болты крышки (25).
Затяжка

Затяните болты крышки сервоцилиндра
тормоза (25) с усилием 12 Н•м.

2. Установите фильтр трансмиссионного

масла, прокладку картера и картер ко­
робки передач. См. главу "Картер, прок­

ладка и фильтр" в этом разделе.

3. Опустите автомобиль.
4. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­
чей жидкости в коробке передач" в этом

разделе.

5. Подсоедините провод к отрицательному

полюсу аккумулятора.

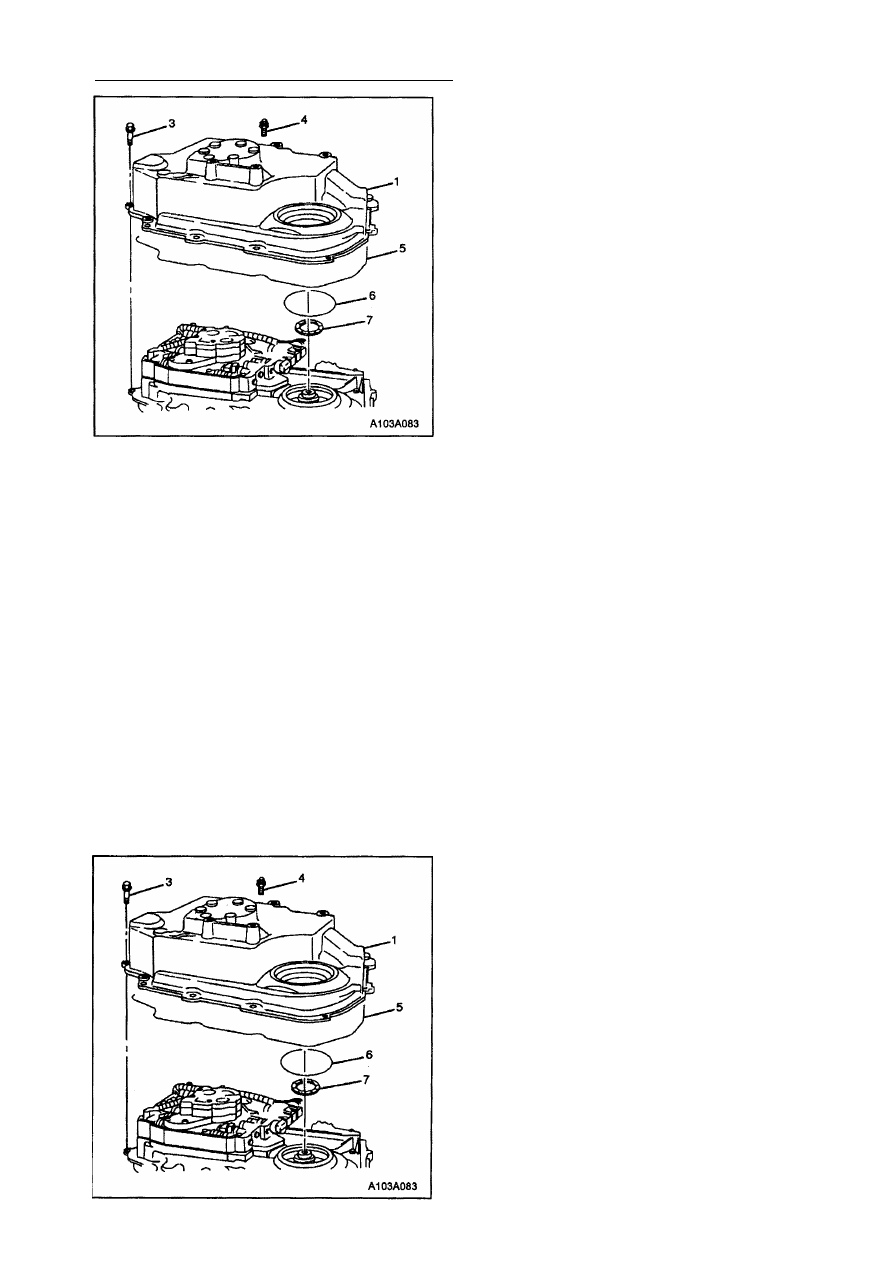

БОКОВАЯ КРЫШКА КАРТЕРА И

ПРОКЛАДКИ

(показан  л е в о с т о р о н н и й привод,
правосторонний является
и д е н т и ч н ы м )
Необходимые инструменты:
Приспособление для поддержки двигателя
J28467-B
Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Установите приспособление для под­

держки двигателя J 28467-В.

5А - 182 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

3. Поднимите и хорошо зафиксируйте ав­

томобиль.

4. Снимите выхлопную трубу. См. Раздел

1G, "Выхлопная система двигателя".

5. Снимите левое колесо. См. Раздел 2Е,

"Шины и колеса".

6. Снимите левую полуось. См. Раздел ЗА,

"Привод колес с автоматической ко­

робкой передач".

7. Снимите аккумуляторную батарею и ее

поддон. См. Раздел 1Е, "Электрообору­
дование двигателя".

8. Удалите левое крепление коробки пере­

дач. См. главу "Крепление коробки пе­
редач" в этом разделе.

9. Опускайте двигатель до тех пор, пока не

станет доступной боковая крышка кар­

тера коробки передач.

10. Снимите механический привод переклю­

чателя передач и переключатель поло­
жений нейтраль-пуск. См. главу "Пере­
ключатель положений нейтраль-пуск"
в этом разделе.

11. Выкрутите болты крепления боковой

крышки картера (3 и 4), снимите боковую
крышку картера (1) и прокладки боковой
крышки (6 и 7).

Процедура установки

1. Установите боковую крышку картера (1),

прокладки боковой крышки (6 и -7) и бол­

ты крепления боковой крышки картера

( З и 4 ) .

Затяжка
Затяните болты крепления боковой
крышки картера (3 и 4) с усилием
20 Н•м.
