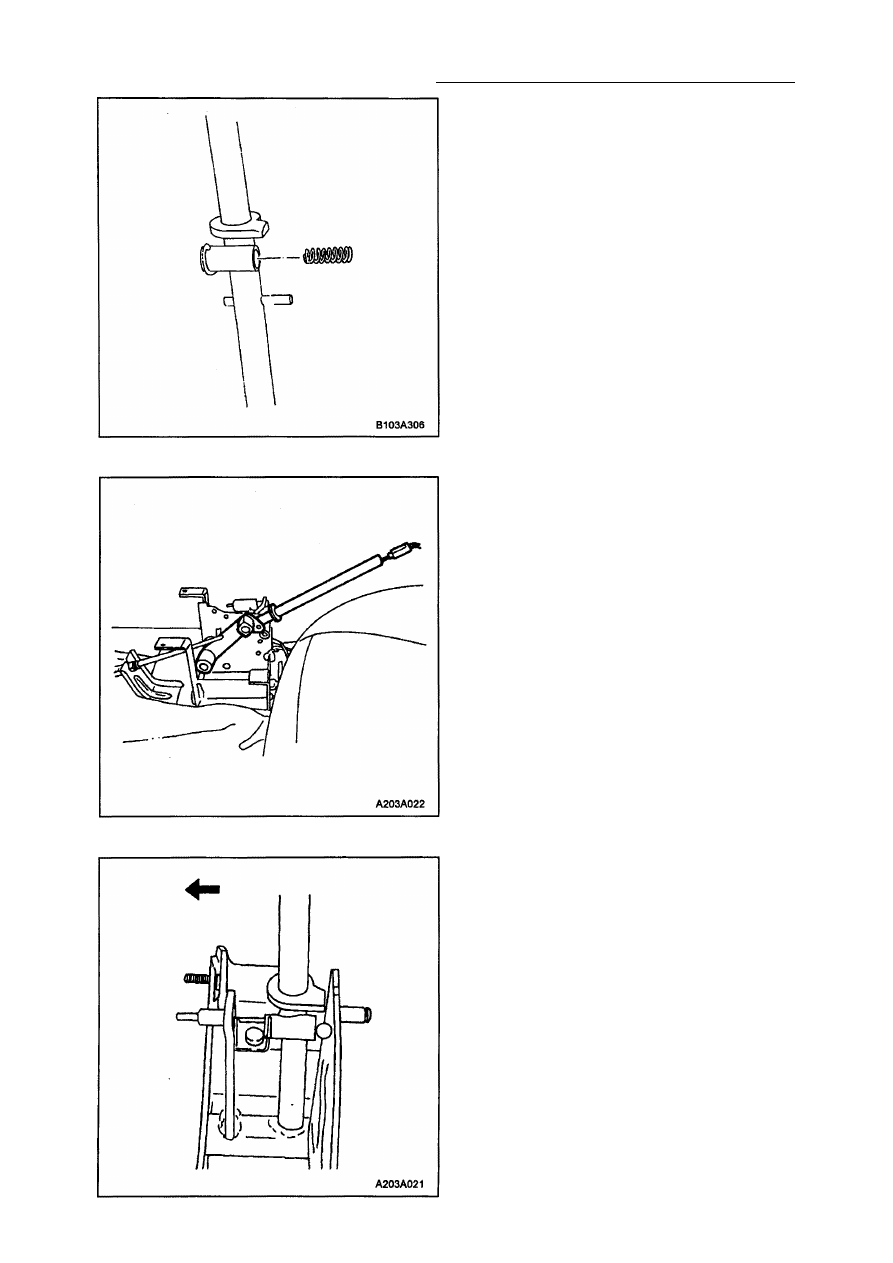

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -171

4. Установите стопорную пружину наг рычаг

переключения диапазонов.

5.Повернув нижнюю часть рычага переклю­

чения диапазонов по направлению к зад­

ней части автомобиля, надавите на ось
освобождения фиксатора и установите
рычаг переключения диапазонов.

6. Наклоните рычаг переключения диапазо­

нов влево и поставьте стопорный шарик
пружины.

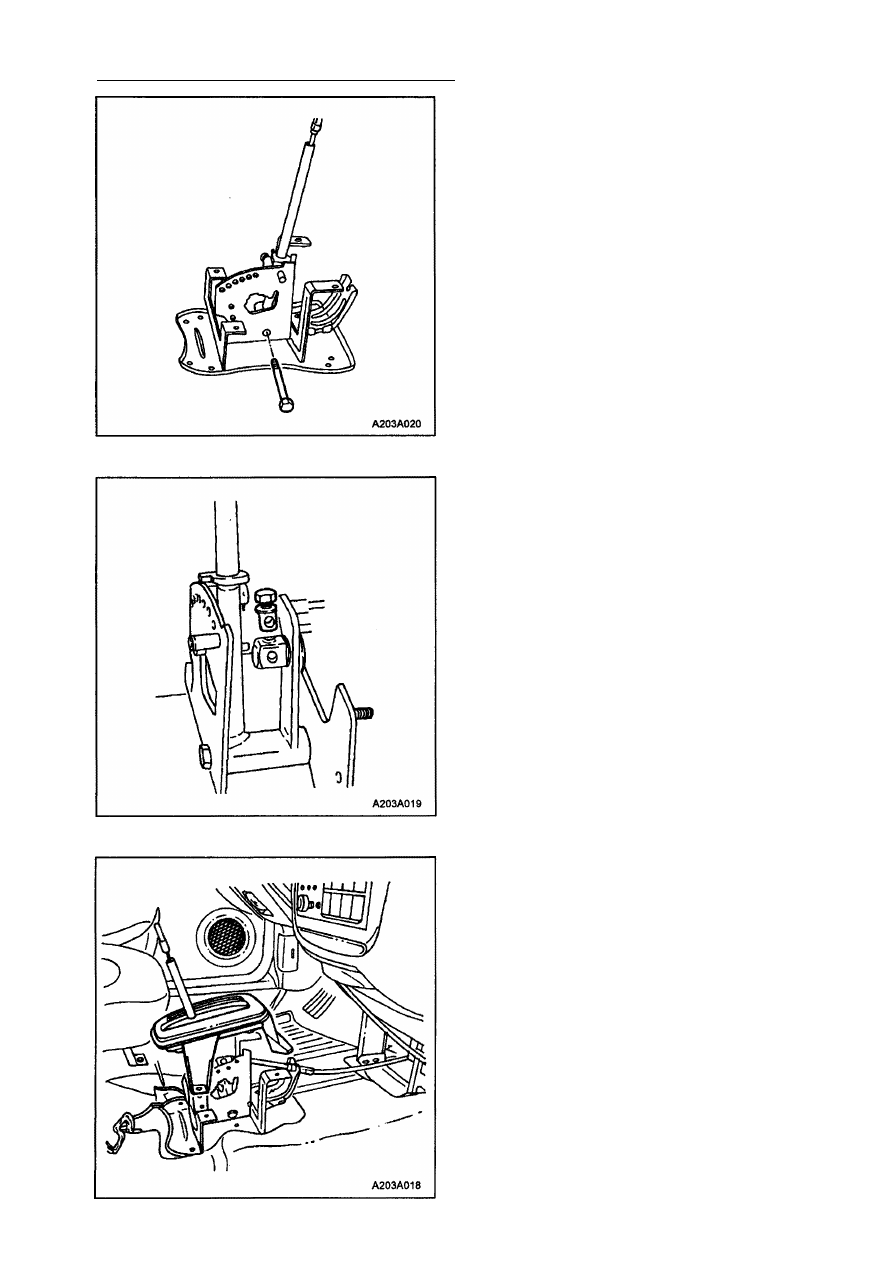

5А - 172 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

7. Установите болт на нижней части рычага

переключения диапазонов.

8. Установите зажимной болт на регулятор

троса переключателя диапазонов и

вставьте трос в регулятор. См. главу

"Регулировка троса переключателя

диапазонов" в этом разделе.
Затяжка
Затяните зажимной болт регулятора тро­
са переключения диапазонов с усилием
8 Н•м.

9. Установите кронштейн крепления инди­

катора положения переключения диапа­
зонов.

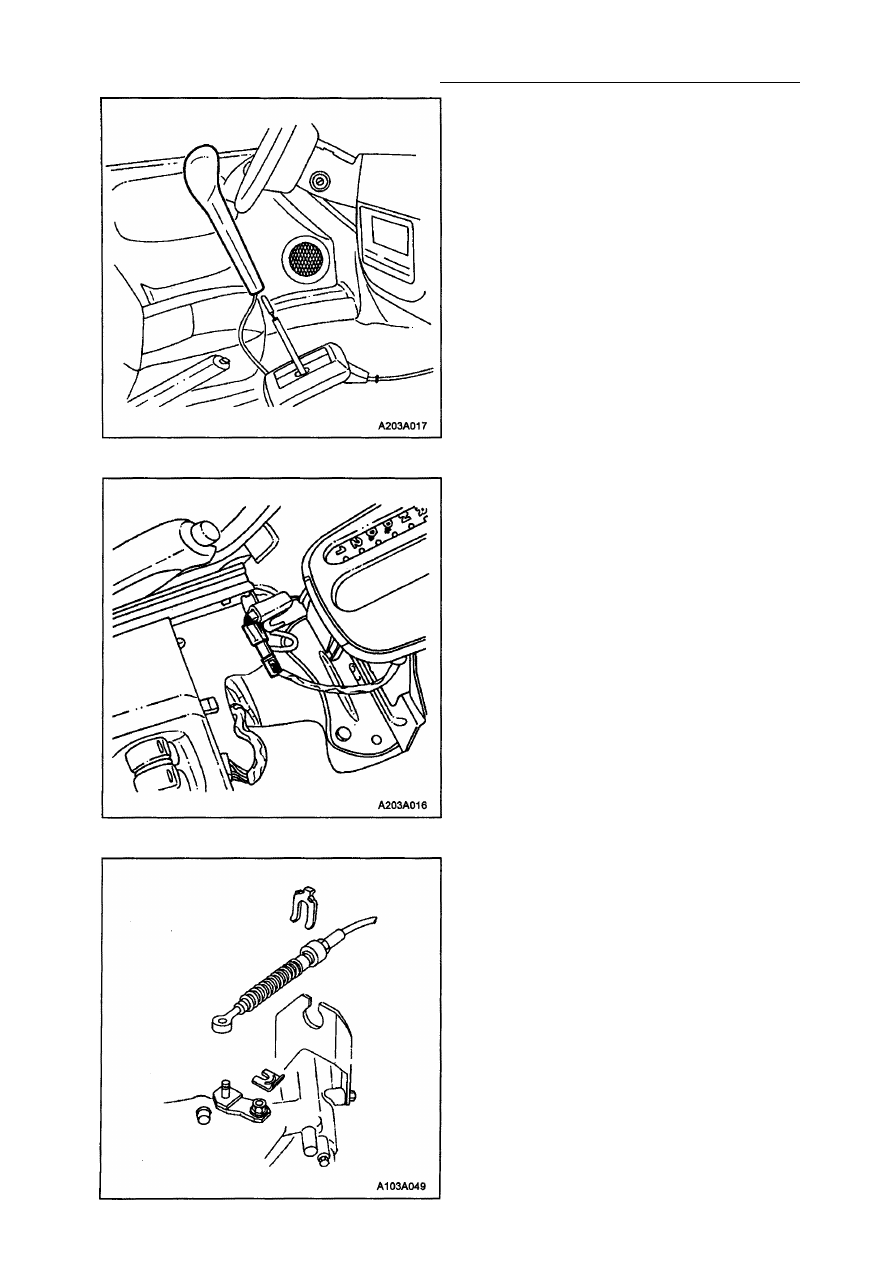

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -173

10. Поставьте рукоятку рычага переключе­

ния диапазонов. Установите два винта,
крепящих рукоятку рычага переключа­

теля диапазонов к рычагу переключения
диапазонов.

11. Подсоедините электрический разъем

выключателя режима питания.

12. Установите переднюю часть централь­

ной консоли. См. Раздел 9G, "Внутрен­
няя отделка".

13. Подсоедините провод к отрицательной

клемме аккумулятора.

ТРОС ПЕРЕКЛЮЧАТЕЛЯ

ДИАПАЗОНОВ

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Снимите трос переключателя диапазо­

нов с рычага переключения.

3. Снимите трос переключения диапазо­

нов с кронштейна.

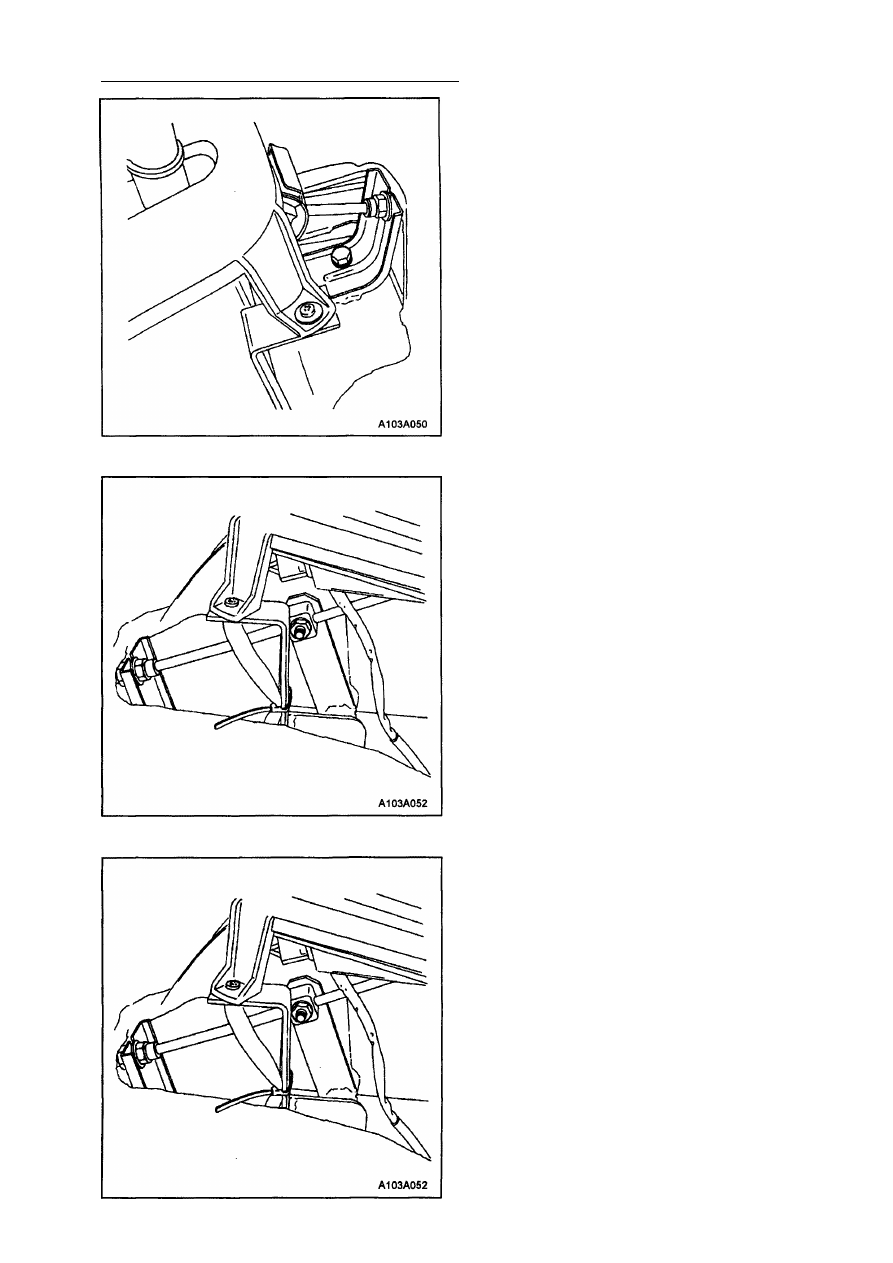

5А -174 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

4. Удалите переднюю часть консоли пола.

См. Раздел 9G, "Внутренняя отделка".

5. Ослабьте болт кронштейна пола.

6. Ослабьте гайку троса переключения.
7. Вытащите трос переключения диапазо­

нов из кронштейна пола и стойки пере­
ключателя.

8. Вытащите трос переключения диапазо­

нов из теплоизоляционной перегородки.

Процедура установки
1. Протяните трос переключения диапазо­

нов через теплоизоляционную перего­
родку.

2. Вставьте трос переключения диапазонов

в кронштейн пола и стойку переключа­

теля.

3. Затяните гайку троса переключения.
