АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -167

РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ

ДИАПАЗОНОВ

(показан левосторонний привод,
правосторонний является
и д е н т и ч н ы м )
Процедура снятия

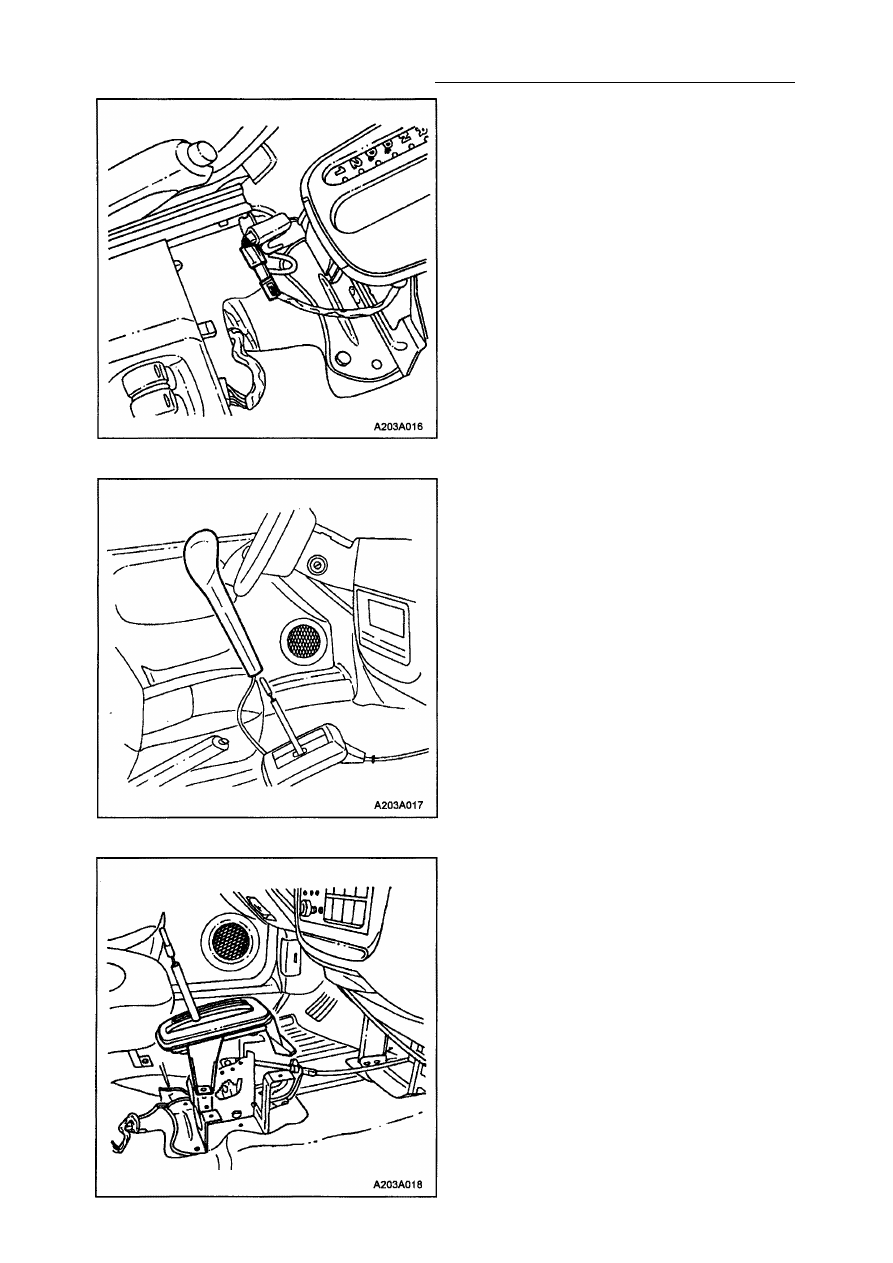

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Удалите переднюю часть консоли пола.

См. Раздел 9G, "Внутренняя отделка".

3. Отсоедините электрический разъем вы­

ключателя режима питания.

4. Удалите винты, крепящие рукоятку ры­

чага переключателя диапазонов к рычагу

переключателя диапазонов. Снимите ру­
коятку рычага переключения диапазонов.

5. Удалите кронштейн крепления индикато­

ра положения рычага переключения диа­
пазонов.

5А -168 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

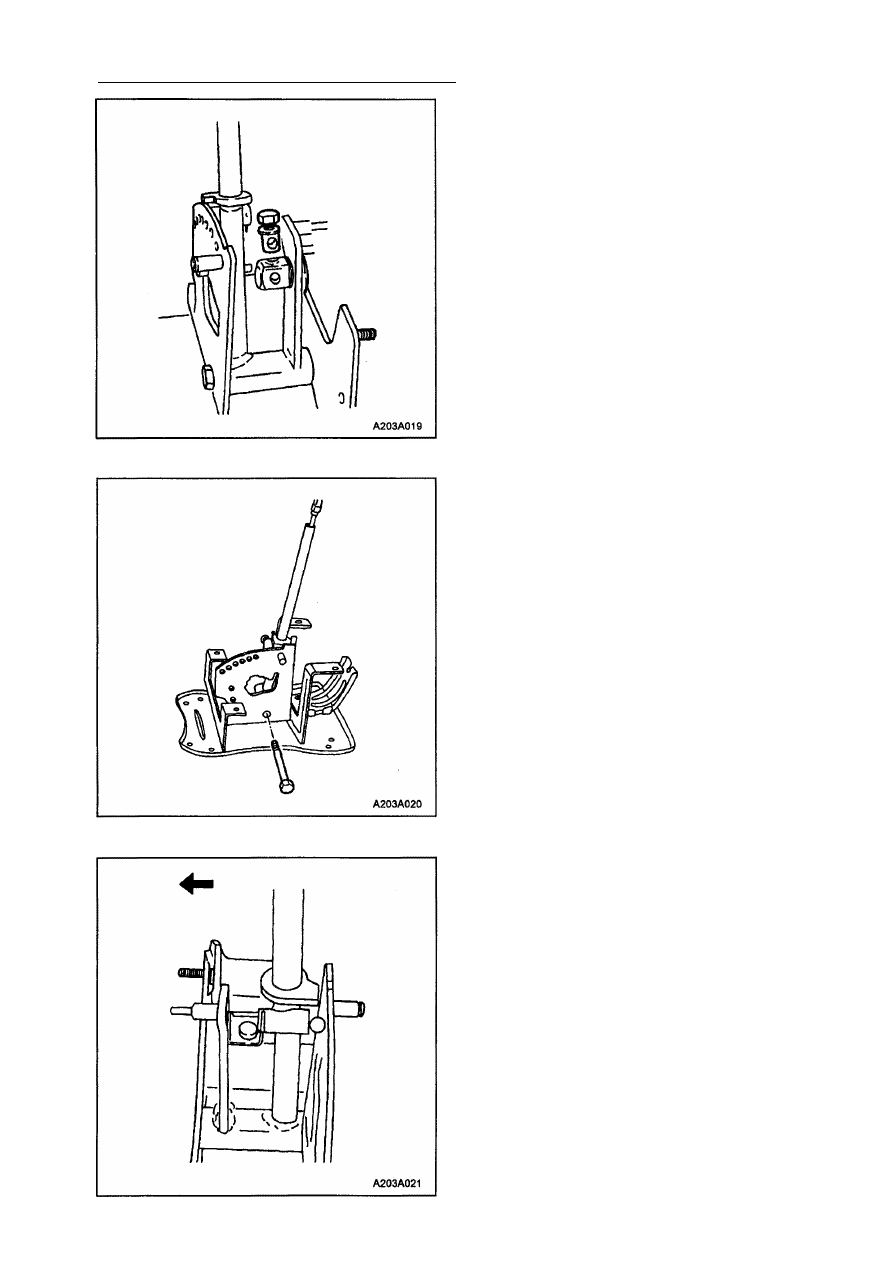

6. Вытащите трос переключения диапазо­

нов из регулятора троса и удалите за­

жимной болт.

7. Удалите болт с нижней части рычага пе­

реключения диапазонов.

8. Наклоните рычаг переключения диапазо­

нов влево и удалите стопорный шарик
рычага.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -169

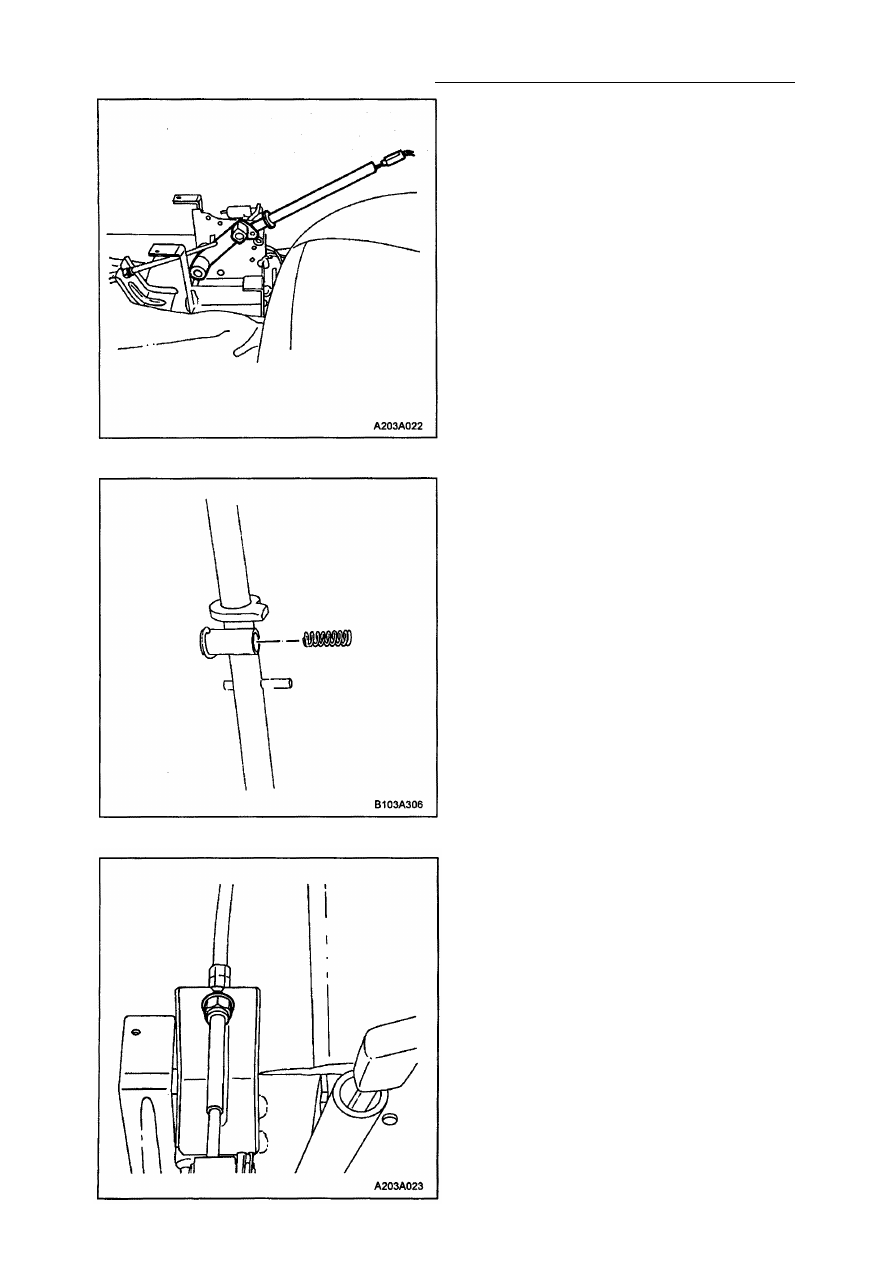

9. Повернув нижнюю часть рычага пере­

ключения диапазонов по направлению к
передней части автомобиля, надавите
на ось освобождения фиксатора и сни­
мите рычаг переключения диапазонов.

10. Вытащите стопорную пружину с рычага

переключения диапазонов.

11. Ослабьте гайку троса переключения

диапазонов.

12. Снимите трос с переключателя передач.

5А -170 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

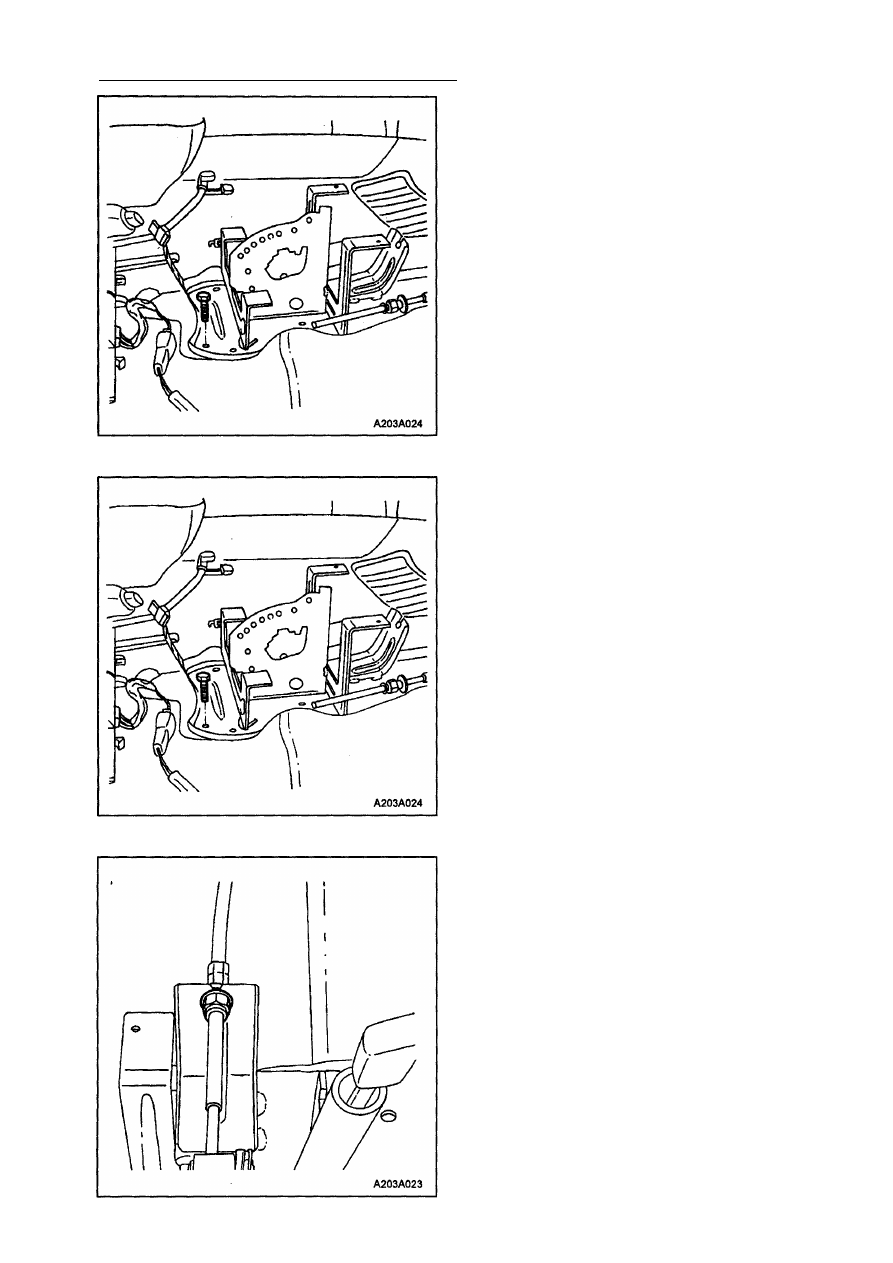

13. Удалите болты крепления переключате­

ля диапазонов к панели пола.

14. Снимите переключатель диапазонов.

Процедура установки

1. С помощью болтов закрепите переклю­

чатель диапазонов к панели пола авто­

мобиля.

2. Вставьте трос в переключатель диапа­

зонов.

3. Затяните гайку троса переключателя.
