АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -147

• Величина абсолютного давления коллек­

тора находится в диапазоне 10 -105 кПа.

• Отсутствие кодов Р0751 или Р0756 ЭМК

переключения передач.

• Скорость автомобиля не менее 8 км/час.
• Относительный угол открытия ДЗ более

10%.

Наряду с соблюдением указанных обяза­
тельных условий, также должно выполнять­
ся любое из трех следующих состояний:
• Выключатель контроля диапазонов ука­

зывает на включение диапазонов Р (сто­
янка)/ N (нейтраль), если в течение 5 с ве­
личина передаточного отношения менее
0.72 (4-я передача).

• Выключатель контроля диапазонов ука­

зывает на включение диапазона R (задний
ход), если в течение 5 с величина пере­

даточного отношения более 2.23, или ме­

нее 2.02.

• Выключатель контроля диапазонов ука­

зывает на включение диапазонов D, 3, 2
или 1, если в течение 5 с величина переда­
точного отношения указывает на диапазон

R (задний ход).

Реакция на установку кода

• БУТ дает команду на включение сигналь­

ной лампы после двух последовательных
циклов с отличными от нормы параметра­
ми.

• Блокируется обновление параметров ре­

жима адаптации.

• БУТ допускает включение диапазона D4.
• Увеличивается давление в главной магист­

рали.

• Запрещается блокировка гидротрансфор­

матора.

• Код Р1810 заносится в память БУТ.
Условия стирания кода из памяти БУТ
Условие 1
• Двигатель работает.
• Выключатель контроля диапазонов не об­

наруживает в течение 5 с при трех после­
довательных циклах включения зажигания
некорректный диапазон.

Условие 2
• Имеют место следующие состояния в трех

последовательных циклах включения за­

жигания:
-Напряжение системы равно 10  - 1 7 В.
-Отсутствие кодов датчика угловой ско­

рости выходного вала (скорость автомо­
биля) (ДСВыхВ) Р0722 или Р0723.

-Скорость автомобиля менее 11 км/час.
-Выключатель контроля диапазонов ука­

зывает на включение диапазонов Р (сто­
янка) или N (нейтраль) в течение 3 с.

Условие 3
• После трех последовательных циклов

включения зажигания имеют место следу­
ющие состояния:
-Выключатель контроля диапазонов ука­

зывает на включение диапазонов Р (сто­
янка) / N (нейтраль), если в течение 5 с
величина передаточного отношения бо­
лее 0.72.

-Выключатель контроля диапазонов ука­

зывает на включение диапазона R (зад­

ний ход), если в течение 5 с величина
передаточного отношения находится в
пределах 2.02 - 2.23.

-Выключатель контроля диапазонов ука­

зывает на включение диапазонов D, 3, 2
или 1, если в течение 5 с величина пе­
редаточного отношения менее 2.02 или

более 2.23.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Неисправность регулятора давления мог­

ла также привести к установке кода 1810.

• Произведите осмотр проводов на наличие

плохих электрических соединений на БУТ
и на 20-ти штыревом разъеме трансмис­
сии. Поищите, возможно, имеющиеся
согнутые, отошедшие, деформированные
или поврежденные клеммы. Также произ­
ведите осмотр на наличие ослабленных
клемм. Кроме того, поищите провода с
поврежденной изоляцией, которые могли
бы замкнуть с "массой" или другими
проводами. Проверьте, нет ли обрыва
провода под изоляцией.

• При определении возможного короткого

замыкания или обрыва цепи, в процессе

наблюдения за показаниями диагности­
ческих и измерительных приборов, поше­

велите или подергайте жгут электропро­
водки.

Описание процедуры проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.

4. В данном пункте проверяется способ­

ность БУТ определить обрыв цепи сиг­
налов диапазонов "А", "В" и "С".

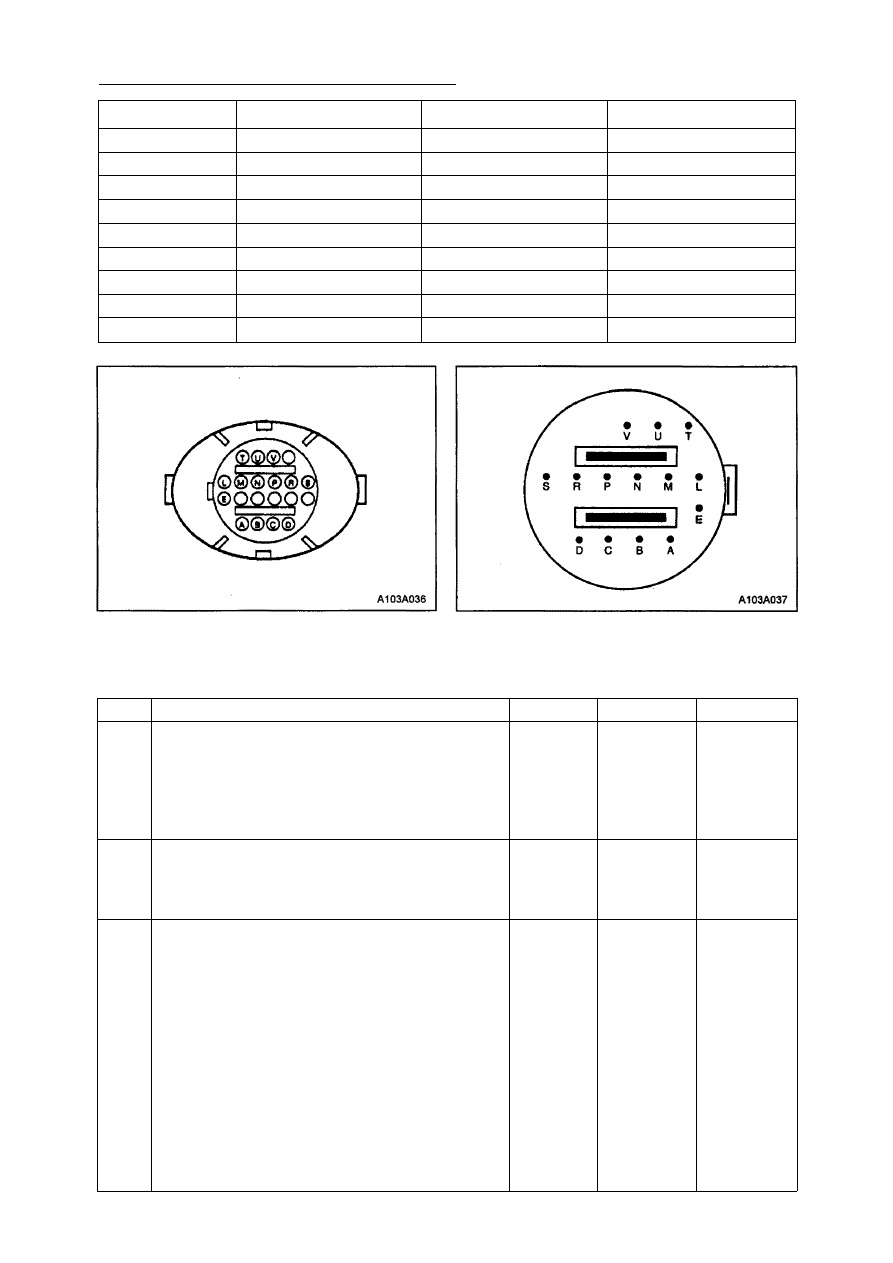

5А -148 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Диапазон

Сигнал диапазона А  Сигнал диапазона А  Сигнал диапазона А

Р

ВКЛ

ВЫКЛ

ВЫКЛ

R

ВКЛ

ВЫКЛ

ВКЛ

N

ВКЛ

ВЫКЛ

ВЫКЛ

D

ВКЛ

ВКЛ

ВЫКЛ

3

ВЫКЛ

ВКЛ

ВЫКЛ

2

ВЫКЛ

ВКЛ

ВКЛ

1

ВКЛ

ВКЛ

ВКЛ

Некорректный

ВЫКЛ

ВЫКЛ

ВЫКЛ

Некорректный

ВЫКЛ

ВЫКЛ

ВКЛ

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления)

Пункт

Действие

Величина

Да

Нет

1

Произведена ли проверка рабочей жидкости

трансмиссии?

-

Перейти

к п.2

Перейти к

процедурам

проверки

рабочей

жидкости

трансмиссии

2

Проверьте соответствующую регулировку меха­
нического привода клапана переключателя диа­
пазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.З

3

1. Установите сканер.

2. Включите зажигание, не запуская двигатель.
3. Запишите, затем сотрите код из памяти БУТ.
4. Включите стояночный тормоз.
5. Запустите двигатель.
6. Нажмите на педаль тормоза и включите рычаг

переключателя передач последовательно во
все диапазоны (Р, R, N, 1, 2, 3, D), одновре­
менно наблюдая за показаниями сканера.

Смотрите таблицу диапазонов и сигналов

диапазонов.
Соответствует ли каждая включенная передача
трансмиссии показаниям диагностического при­
бора и таблице сигналов диапазонов?

-

Перейти к

рекоменда­

циям по

диагностике

Перейти

к п.4

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -149

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления) (продолжение)

Пункт

Действие

Величина

Да

Нет

4

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии (одновременно будет установлен до-
полнительный(-ые) код(-ы)).

3. Включите зажигание, не запуская двигатель.
На дисплее диагностического прибора выведено
указанное сообщение?

А - ВЫКЛ

В - ВЫКЛ
С - ВЫКЛ

Перейти

к п.11

Перейти

к п.5

5

Для сигнала «А» выведено сообщение «ВКЛ»?

-

Перейти

к п.8

Перейти

к п.6

6

Для сигнала «В» выведено сообщение «ВКЛ»?

-

Перейти

к п.9

Перейти

к п.7

7

Для сигнала «С» выведено сообщение «ВКЛ»?

-

Перейти

к п.10

Перейти

к п.8

8

Проверьте цепь 508 на возможность короткого

замыкания на «массу» на участке от 20-ти шты­

ревого разъема трансмиссии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

9

Проверьте цепь 510 на возможность короткого

замыкания на «массу» на участке от 20-ти шты­

ревого разъема трансмиссии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

10

Проверьте цепь 509 на возможность короткого

замыкания на «массу» на участке от 20-ти шты­

ревого разъема трансмиссии до БУТ.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

11

Предостережение: Если при выполнении
пунктов 11, 12 и 13, выведено сообщение «ВКЛ»

для двух или более сигналов передач, значит эти

цепи сигналов накоротко замкнуты между собой.
Используя набор приспособлений для проверки
разъемов J 35616, подсоедините плавкую пере­
мычку между клеммой N и «массой». (Смотрите
вид на разъем).

Для сигнала «А» выведено сообщение «ВКЛ»?

А-ВКЛ

Перейти

к п.12

Перейти

к п.13

12

Подсоедините плавкую перемычку между
клеммой R и «массой».

Для сигнала «В» выведено сообщение «ВКЛ»?

В - ВКЛ

Перейти

к п.10

Перейти

к п.10

13

Подсоедините плавкую перемычку между
клеммой Р и «массой».

Для сигнала «С» выведено сообщение «ВКЛ»?

С-ВКЛ

Перейти

к п.17

Перейти

к п.16

14

Проверьте цепь 508 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

15

Проверьте цепь 510 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

16

Проверьте цепь 509 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

5А -150 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления) (продолжение)

Пункт

Действие

Величина

Да

Нет

17

1. Выключите зажигание.

2. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините омметр
между клеммой N и «массой». (Смотрите вид
на разъем).

3. Наблюдайте за показаниями омметра.
Соответствует ли электрическое сопротивление
цепи указанному?

>1000 Ом

Перейти

к п.18

Перейти

к п.20

18

Подсоедините омметр между клеммой R и хоро­
шей «массой». Наблюдайте за показаниями ом­
метра.

Соответствует ли электрическое сопротивление

цепи указанному?

>1000 Ом

Перейти

к п.19

Перейти

к п.21

19

Подсоедините омметр между клеммой Р и хоро­
шей «массой». Наблюдайте за показаниями ом­
метра.

Соответствует ли электрическое сопротивление
цепи указанному?

>1000 Ом

Перейти

к п.23

Перейти

к п.22

20

Проверьте цепь 508 жгута электропроводки

трансмиссии на возможность короткого замы­

кания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

21

Проверьте цепь 510 жгута электропроводки

трансмиссии на возможность короткого замы­

кания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

22

Проверьте цепь 509 жгута электропроводки

трансмиссии на возможность короткого замы­

кания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

23

Проверьте цепь 508 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до выключателя контроля диапазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

24

Проверьте цепь 510 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до выключателя контроля диапазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

25

Проверьте цепь 509 на возможность обрыва на
участке от 20-ти штыревого разъема трансмис­

сии до выключателя контроля диапазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

26

Замените выключатель контроля диапазонов
(блок реле давления).
Смотрите «Замена блока реле давления».
Завершена ли замена?

-

Перейти

к п.28

-

27

Замените БУТ.
Завершена ли замена?

-

Перейти

к п.28

-
