АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -143

Код Р0756 - Функционирование электромагнитного клапана переключения

передач 2-3 (продолжение)

Пункт

Действие

Величина

Да

Нет

10

Устраните короткое замыкание на «массу» в цепи

501.
Завершен ли ремонт?

-

Перейти

к п.29

-

11

Всегда ли НЕ ГОРИТ контрольная лампа?

-

Перейти

к п.12

-

12

Проверьте цепь 501 на обрыв.
Обнаружена ли неисправность?

-

Перейти

к п.13

Перейти

к п.19

13

Устраните обрыв в цепи 501.
Завершен ли ремонт?

-

Перейти

к п.29

-

14

1. Выключите зажигание.

2. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините омметр
между клеммой Е и клеммой В. (Смотрите вид
на разъем).

Соответствуют ли показания омметра указанным
величинам сопротивления?

19-31 Ом

Перейти

к п.17

Перейти

к п.15

15

Величина сопротивления более указанного?

>250 Ом

Перейти

к п.16

Перейти

к п.17

16

Проверьте цепи 501 и 528 на участке от 20-ти
штыревого разъема трансмиссии до ЭМК пере­
ключения 2-3 на возможность обрыва или
плохого соединения на разъеме ЭМК.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.29

-

17

Подсоедините омметр между клеммой В и «мас­

сой».
Сопротивление менее указанного?

<1000 Ом

Перейти

к п.18

Перейти

к п.22

18

Проверьте цепь 501 на возможность короткого

замыкания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.29

-

19

Подсоедините контрольную лампу между
клеммой В и «массой».
Горит ли контрольная лампа?

-

Перейти

к п.20

Перейти

к п.23

20

Проверьте цепь 501 на возможность короткого

замыкания на источник питания (батарею).
Обнаружена ли неисправность?

-

Перейти

к п.21

-

21

Устраните короткое замыкание на источник
питания в цепи 501.
Завершен ли ремонт?

-

Перейти

к п.29

-

22

Замените ЭМК переключения передач 2-3.
Смотрите «Замена ЭМК».
Завершена ли замена?

-

Перейти

к п.29

-

23

Замените БУТ.
Завершена ли замена?

-

Перейти

к п.29

-

24

Выполнена ли процедура проверки рабочей

жидкости трансмиссии?

-

Перейти

к п.25

Перейти к

проверке

рабочей

жидкости

трансмиссии

5А -144 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р0756 - Функционирование электромагнитного клапана переключения

передач 2-3 (окончание)

Пункт

Действие

Величина

Да

Нет

25

1. С помощью сканера зафиксируйте соответст­

вующую включенную передачу и величину
передаточного отношения на ней.

2. Включите диапазон D и двигайтесь на скорос­

ти выше 8 км/час в течение 3 секунд при отно­
сительном угле открытия ДЗ более 8%, дости­

гая переключения передач 2-3.

Находятся ли величины передаточного отноше­
ния в указанном диапазоне?

1-я:

2.87-3.13

4-я:

0.67 - 0.72

Перейти

к п.27

Перейти

к п.26

26

Двигатель при начальном разгоне автомобиля

перегружен, или при подаче команды на вклю­
чение 1-й передачи указывается 3-я передача?

-

Перейти

к п.28

Перейти

к п.27

27

Произведите ремонт контура переключения
передач 2-3.
Проверьте цепь переключения 2-3 на возмож­
ность наличия следующих состояний:
• Механическое заедание ЭМК переключения 2-3

в выключенном положении.

• Повреждение уплотнительного кольца ЭМК пе­

реключения 2-3.

• Заедание клапана распределителя переключе­

ния передач 2-3 в выключенном положении
(низшая передача).

Обнаружена и устранена ли неисправность?

-

Перейти

к п.29

-

28

Произведите ремонт контура переключения
передач 2-3.
Проверьте цепь переключения 2-3 на возмож­
ность наличия следующих состояний:
• Механическое заедание ЭМК переключения 2-3

во включенном положении.

• Заедание клапана распределителя переключе­

ния передач 2-3 во включенном положении
(высшая передача).

Обнаружена и устранена ли неисправность?

-

Перейти

к п.29

-

29

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­

мацию) и сотрите код из памяти БУТ. Затем
произведите проверку автомобиля на до­
роге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из
таблицы

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -145

КОД Р1790

ОШИБКА В КОНТРОЛЬНОЙ СУММЕ БЛОКА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

Пояснения к схеме
Обычной функцией программной части БУТ
является выполнение внутренней проверки,
подтверждающей целостность - данных в
оперативной и постоянной памяти. Эта
функция называется контрольной суммой.

Когда при осуществлении такой проверки це­
лостность данных в памяти не согласуется с
предыдущей контрольной суммой, устанав­
ливается код Р1790.
Условия для установки кода
• Зажигание включено.
• Неправильная контрольная сумма БУТ.

Реакция на установку кода

• БУТ дает команду на максимальное дав­

ление в главной магистрали.

• БУТ подает команду на включение 2-й пе­

редачи.

• Запрещается блокировка гидротрансфор­

матора.

• Блокируется обновление параметров ре­

жима адаптации.

• БУТ подает команду на включение сиг­

нальной лампы.

• Код Р1790 заносится в память БУТ.
Условия стирания кода из памяти БУТ
• БУТ подает команду на выключение сиг­

нальной лампы, если в течение трех по­
следовательных циклов зажигания имеет
место правильная контрольная сумма БУТ.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике
Не рекомендуется эксплуатировать автомо­
биль в том случае, если мигает сигнальная

лампа. При установке кода Р1790 необходи­

мо заменить БУТ.

Код Р1790 - Ошибка в контрольной сумме блока управления трансмиссией

Пункт

Действие

Величина

Да

Нет

1

1. Установите сканер.

2. Включите зажигание.
3. Запишите, затем сотрите код из памяти БУТ.
4. Выключите зажигание на 30 секунд.
5. Запустите двигатель.
Установлен ли код Р1790?

-

Перейти

к п.2

Перейти к

рекоменда­

циям по

диагностике

2

Замените БУТ.
Завершена ли замена?

-

Удостоверь­

тесь в вы­

полнении

ремонта и

выйдите из

таблицы

Смотрите

процедуру

замены БУТ

5А -146 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

КОД Р1810

НЕИСПРАВНОСТЬ ВЫКЛЮЧАТЕЛЯ КОНТРОЛЯ ДИАПАЗОНОВ

(БЛОКА РЕЛЕ ДАВЛЕНИЯ)

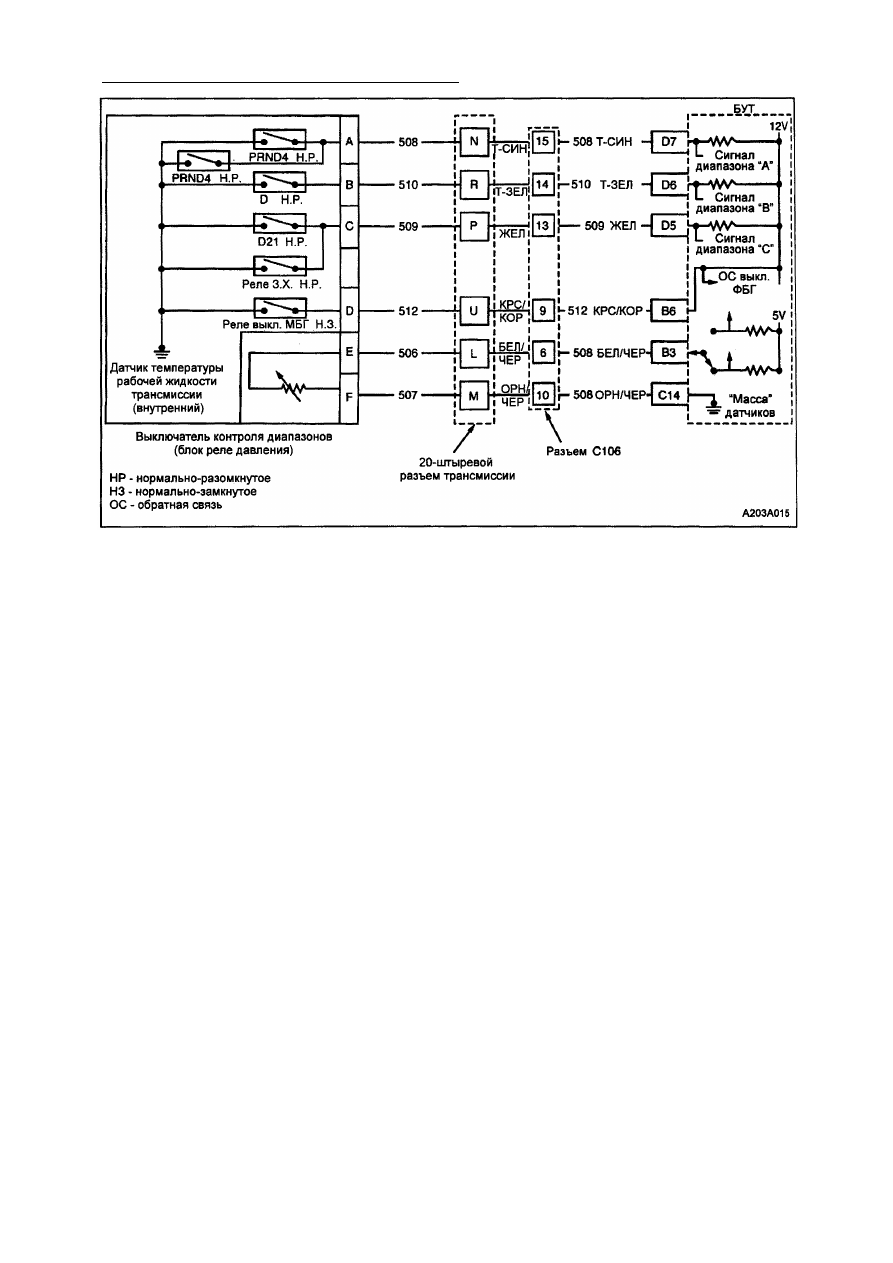

Пояснения к схеме
Выключатель контроля диапазонов автома­

тической коробки передач (блок реле давле­

ния) состоит из шести реле давления. Пять
из них являются нормально-разомкнутыми и
используются для определения выбранного

диапазона коробки передач. Шестое реле

является нормально-замкнутым и служит

для определения давления жидкости в ма­

гистрали выключения ФБГ. Выключатель
контроля диапазонов также содержит датчик

температуры рабочей жидкости трансмис­

сии (ДТТ). Все компоненты блока реле дав­

ления смонтированы в один блок и разме­

щены на панели управления трансмиссией.
БУТ подает напряжение от батареи для
каждого сигнала включенного диапазона.
Одно или более из этих реле давления
замыкаются на "массу" давлением рабочей
жидкости, возникающей от перемещения
клапана переключателя диапазонов, благо­

даря чему БУТ определяет, какой из диапа­

зонов коробки передач включен. При от­
соединении электрического разъема транс­
миссии и включенном зажигании, теряется
потенциал "массы" для трех сигналов диа­
пазонов и БУТ идентифицирует некоррект­
ный диапазон.
При обнаружении блоком управления транс­
миссией (БУТ) некорректного состояния вы­
ключателя контроля диапазонов, устанавли­

вается код Р1810.

Условия для установки кода

Код Р1810 устанавливается при одном из
следующих трех условий:

Условие 1
• Двигатель работает.
• Некорректный сигнал включенного диапа­

зона в течение 5 секунд.

Условие 2
• Двигатель работает.
• Отсутствие кодов датчика угловой скорос­

ти выходного вала (скорость автомобиля)

(ДСВыхВ) Р0722 или Р0723.

• Частота вращения двигателя изменяется

от 0 до более чем 500 об/мин.

• Выключатель контроля диапазонов указы­

вает на включение диапазонов D2, D4 или
R при запуске двигателя.

• Все указанные условия имеют место в

течение 2 с.

Условие 3
• Двигатель работает.
• Отсутствие кода Р1791 "Датчик положения

дроссельной заслонки".

• Отсутствие кодов датчика угловой скорос­

ти выходного вала (скорость автомобиля)
(ДСВыхВ) Р0722 или Р0723.

• Отсутствие кодов датчика угловой ско­

рости входного вала (ДСВхВ) Р0716 или
Р0717.
