АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 107

КОД Р0717

ОТСУТСТВУЕТ СИГНАЛ В ЦЕПИ ДАТЧИКА СКОРОСТИ ВРАЩЕНИЯ

ВХОДНОГО ВАЛА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

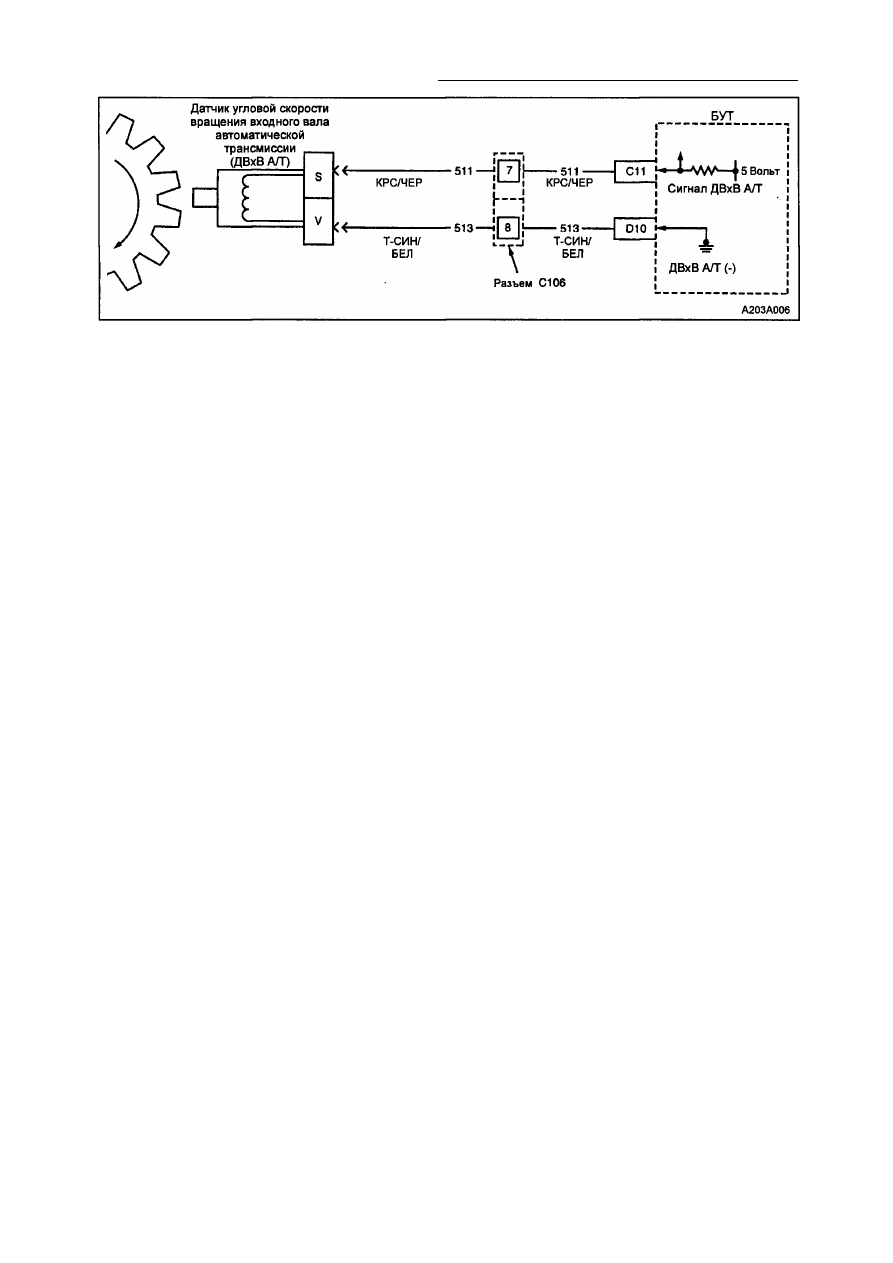

Пояснения к схеме
Информация об угловой скорости входного
вала трансмиссии подается на БУТ пос­
редством датчика скорости вращения вход­
ного вала автоматической трансмиссии
(ДВхВ А/Т), который представляет собой
генератор с постоянным магнитом. Датчик
крепится в картере трансмиссии с неболь­
шим воздушным зазором между ним и ве­

дущей звездочкой. При пересечении зубья­

ми вращающегося диска ведущей звездочки
магнитного поля датчика, в обмотке генера­
тора наводится напряжение переменного то­
ка. При увеличении скорости вращения вала
турбины, величина напряжения переменно­
го тока также растет. Затем БУТ преобразует
это напряжение в цифровой сигнал, который
в дальнейшем обрабатывается блоком уп­
равления трансмиссией (БУТ) для опреде­

ления текущей скорости вращения турбин­

ного колеса. БУТ использует величину ско­
рости вращения входного вала для расчета
скорости скольжения гидротрансформатора
и передаточного отношения трансмиссии.

При обнаружении блоком управления транс­
миссией (БУТ) малой угловой скорости вра­
щения входного вала в то время, когда авто­
мобиль имеет большую скорость вращения
выходного вала, устанавливается код Р0716.

Условия для установки кода
• Отсутствие кода Р1810 "Неисправность

выключателя контроля диапазонов (блока
реле давления)".

• Отсутствие кодов датчика угловой скорос­

ти выходного вала (скорость автомобиля)

(ДСВыхВ) Р0722 или Р0723.

• Двигатель работает.
• Трансмиссия не включена в диапазон Р

(стоянка) или N (нейтраль).

• Частота вращения вала турбины в течение

5 секунд составляла менее 100 об/мин.

• Скорость автомобиля более 8 км/час.

Реакция на установку кода

• Код Р0717 заносится в память БУТ.
• БУТ дает команду на максимальное дав­

ление в главной магистрали.

• БУТ запрещает блокировку гидротранс­

форматора.

• Блокируется обновление параметров ре­

жима адаптации.

Условия стирания кода из памяти БУТ
• В трех последовательных циклах включе­

ния зажигания частота вращения вала тур­
бины в течение 3 секунд составляла более

120 об/мин.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• В данном диагностическом тесте проверя­

ется наличие неисправностей цепи ДВхВ.
При работе двигателя и движении автомо­
биля с определенной скоростью угловая
скорость вращения входного вала не мо­
жет быть равной нулю.

• Произведите осмотр проводов на наличие

плохих электрических соединений на БУТ
и на 20-ти штыревом разъеме трансмис­
сии. Поищите, возможно, имеющиеся
согнутые, отошедшие, деформированные
или поврежденные клеммы. Также произ­
ведите осмотр на наличие ослабленных
клемм. Кроме того, поищите провода с
поврежденной изоляцией, которые могли

бы закоротиться с "массой" или другими

проводами. Посмотрите, нет ли обрыва
провода под изоляцией.

• При определении возможного короткого

замыкания или обрыва цепи, в процессе

наблюдения за показаниями диагности­

ческих и измерительных приборов, поше­
велите или подергайте жгут электропро­
водки.

5А -108 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Пункт

Действие

Величина

Да

Нет

1

1. Установите сканер.

2. Включите зажигание.
3. Не запускайте двигатель.
4. Запишите, затем сотрите код из памяти БУТ.
5. Запустите двигатель.
6. Включите сканер в режим вывода данных

ДВхВ А/Т.

Выводится ли на дисплей сканера значение

угловой скорости вращения входного вала более
указанного?

500 об/мин

Перейти

к рекоменда­

циям по

диагностике

Перейти

к п.2

2

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии (одновременно будет установлен до-
полнительный(-ые) код(-ы)).

3. Установите жгут-перемычку J 39775 на 20-ти

штыревой разъем трансмиссии.

4. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините омметр
между клеммами S и V.

Показывает ли омметр указанное значение

сопротивления?

615-835 Ом

Перейти

к п.6

Перейти

' к п.З

3

Проверьте цепь 511 на наличие обрыва или ко­
роткого замыкания на «массу» участка между 20-

ти штыревым разъемом трансмиссии и ДВхВ А/Т.

Найдена и устранена ли причина неисправности?

-

Перейти

к п.Ю

Перейти

к п.4

4

Проверьте цепь 513 на наличие обрыва или ко­
роткого замыкания на «массу» участка между 20-

ти штыревым разъемом трансмиссии и ДВхВ А/Т.

Найдена и устранена ли причина неисправности?

-

Перейти

к п.Ю

Перейти

к п.5

5

Замените ДВхВ А/Т.
Смотрите главу «Замена датчика скорости
входного вала автоматической трансмиссии».
Завершена ли замена?

-

Перейти

к п.Ю

-

6

1. Выключите зажигание.

2. Отсоедините жгут-перемычку J 39775 и по­

ставьте на место 20-ти штыревой разъем
трансмиссии.

3. Отсоедините разъем БУТ.

4. Используя набор приспособлений для про­

верки разъемов J 35616, подсоедините
вольтметр между клеммами С11 и D10.

5. Включите режим измерения напряжения пе­

ременного тока.

6. Запустите двигатель.

Показывает ли вольтметр напряжение более

указанного в настоящей таблице?

0.150 мВ

(50 Гц)

Перейти

к п.9

Перейти

к п.7

Описание процедуры проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.
2. В данном пункте проверяется, соответст­

вует ли сопротивление ДВхВ специфика­
ции.

6. В данном пункте проверяется электро­

проводка между 20-ти штыревым разъе­
мом трансмиссии и БУТ, а также тестиру­
ется способность ДВхВ А/Т генерировать
переменный ток.

Код Р0717 - Отсутствует сигнал в цепи датчика скорости вращения

входного вала автоматической трансмиссии

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -109

Код Р0717 - Отсутствует сигнал в цепи датчика скорости вращения

входного вала автоматической трансмиссии (окончание)

Пункт

Действие

Величина

Да

Нет

7

Проверьте цепь 511 на наличие обрыва или
короткого замыкания на «массу» участка между
20-ти штыревым разъемом двигателя и разъемом
БУТ.
Найдена и устранена ли причина неисправности?

-

Перейти

к п.10

Перейти

к п.8

8

Проверьте цепь 513 на наличие обрыва или
короткого замыкания на «массу» участка между

20-ти штыревым разъемом двигателя и разъемом

БУТ.
Найдена и устранена ли причина неисправности?

-

Перейти

к п.10

-

9

Замените БУТ. Смотрите «Замена БУТ».
Завершена ли замена?

-

Перейти

к п.10

-

10

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­
мацию) и сотрите коды из памяти БУТ. За­
тем произведите проверку автомобиля на

дороге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из

таблицы

5А -110 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

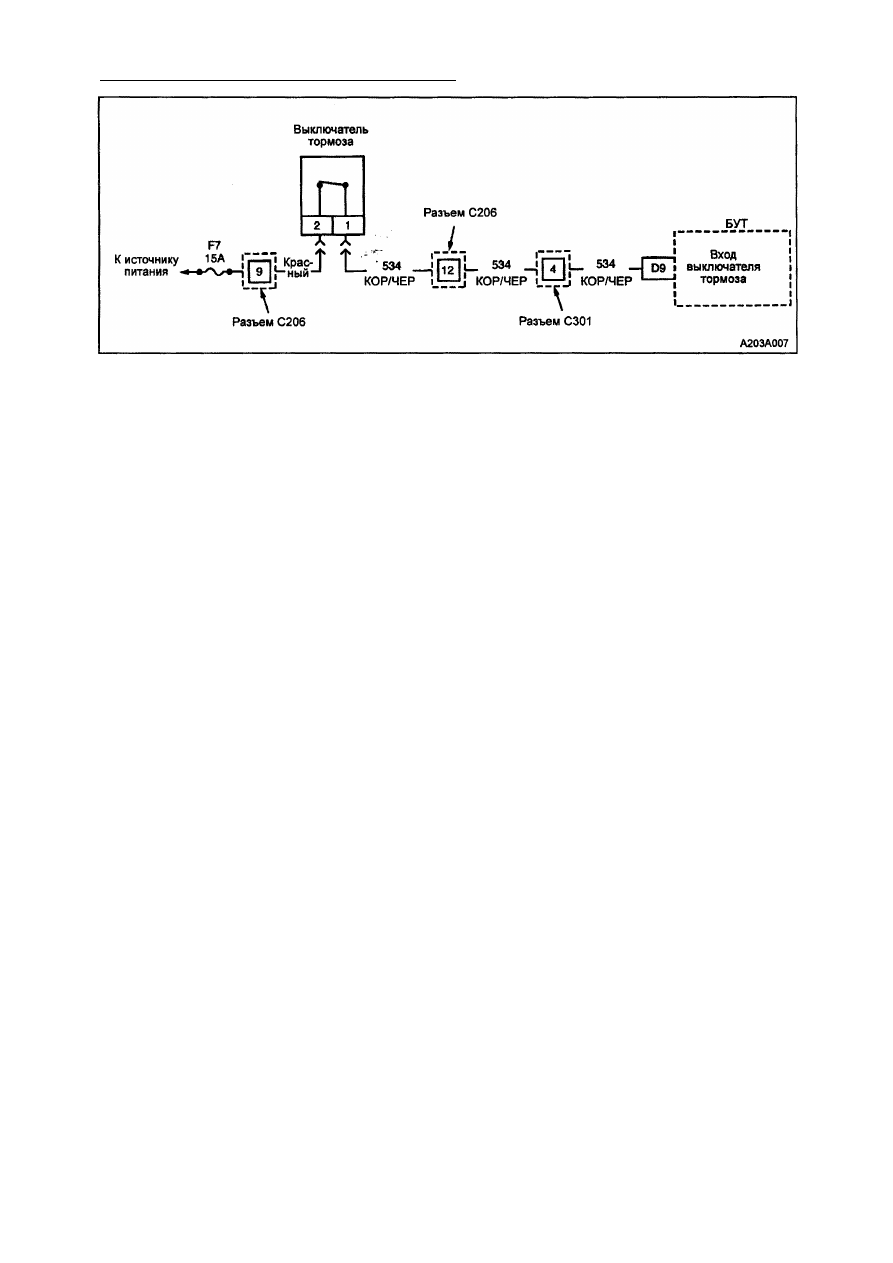

Пояснения к схеме
Выключатель тормоза используется для по­

дачи информации блоку управления транс­

миссией (БУТ) о состоянии педали тормоза.
Выключатель тормоза является нормально-
разомкнутым контактом. При нажатии на
педаль тормоза этот контакт замыкается,
вследствие чего к БУТ подводится напряже­
ние. При отпускании педали тормоза подача
напряжения к БУТ прерывается. Когда БУТ
обнаруживает на входе выключателя тормо­
за сигнал напряжения равный 12 В, то БУТ
обесточивает ЭМК ФБГ

При обнаружении блоком управления транс­
миссией (БУТ) разомкнутого состояния вы­
ключателя тормоза в процессе торможения,

устанавливается код Р0719.
Условия для установки кода

Код будет установлен при обнаружении БУТ
разомкнутого состояния (О В) выключателя/
цепи тормоза в процессе торможения и в

случае, когда следующие состояния имели
место шесть раз подряд:

• Скорость автомобиля была более 32

км/час в течение 6 секунд, затем она нахо­
дилась в диапазоне  8 - 3 2 км/час в течение
4 с; после чего скорость автомобиля стала

менее 8 км/час.

Реакция на установку кода

• Код Р0719 заносится в память БУТ.
Условия стирания кода из памяти БУТ
• Когда в трех последовательных циклах за­

жигания БУТ обнаруживает изменения в
состоянии выключателя тормоза.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Поинтересуйтесь у владельца автомобиля

о характерных особенностях его стиля уп­
равления автомобилем и/или о случаях не­

обычных режимов движения автомобиля,
таких как резкое торможение и пр.

• Проверьте соответствующую регулировку

выключателя тормоза.

• Произведите осмотр проводов на наличие

плохих электрических соединений на БУТ
и на разъеме выключателя тормоза. По­
ищите, возможно, имеющиеся согнутые,
отошедшие, деформированные или по­
врежденные клеммы. Также произведите
осмотр на наличие ослабленных клемм.
Кроме того, поищите провода с повреж­

денной изоляцией, которые могли бы за-

коротиться с "массой" или другими прово­

дами. Посмотрите, нет ли обрыва провода

под изоляцией.

• При определении возможного короткого за­

мыкания или обрыва цепи, в процессе наб­

людения за показаниями диагностических

и измерительных приборов, пошевелите
или подергайте жгут электропроводки.

Описание процедуры проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.
1. Отсоединение разъема выключателя

тормоза, закорачивание цепи перемыч­

кой и наблюдение за изменением состоя­
ния выключателя тормоза; локализация
выключателя тормоза как источника ус­
тановки кода.

2. При коротком замыкании на "массу" цепи

выключателя тормоза сгорит предохра­
нитель источника питания.

4. В случае правильной регулировки вы­

ключателя тормоза он должен быть заме­

нен.

7. Замена БУТ должна производиться толь­

ко после надлежащей проверки или за­
мены выключателя тормоза и всех отно­
сящихся к нему цепей.

КОД Р0719

НИЗКИЙ УРОВЕНЬ СИГНАЛА ЦЕПИ ВЫКЛЮЧАТЕЛЯ ТОРМОЗА
