АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 47

31. Фильтр магистрали переключения

передач 2-3

32. Фрикцион 2-й передачи
ЗЗ. Магистраль управления фрикционом

блокировки гидротрансформатора

34.Магистраль подвода давления к

распределителю управления ФБГ

35. Магистраль переключения передач 3-4
З6. Магистраль подвода жидкости к

фрикциону прямой передачи

37. Фрикцион прямой передачи

З8.Тормоз включения 4-й передачи
39. Выходная магистраль распределителя

переключения диапазонов (диапазон 3)

40. Фрикцион торможения двигателем
42. Магистраль подвода жидкости к

тормозу включения средней передачи

43. Тормоз включения средней передачи
44. Выходная магистраль распределителя

переключения диапазонов (диапазон 1)

45. Слив
46. Дросселированный слив

1.Всасывание

2. Главная магистраль

3. Разгрузка насоса

47. Полость

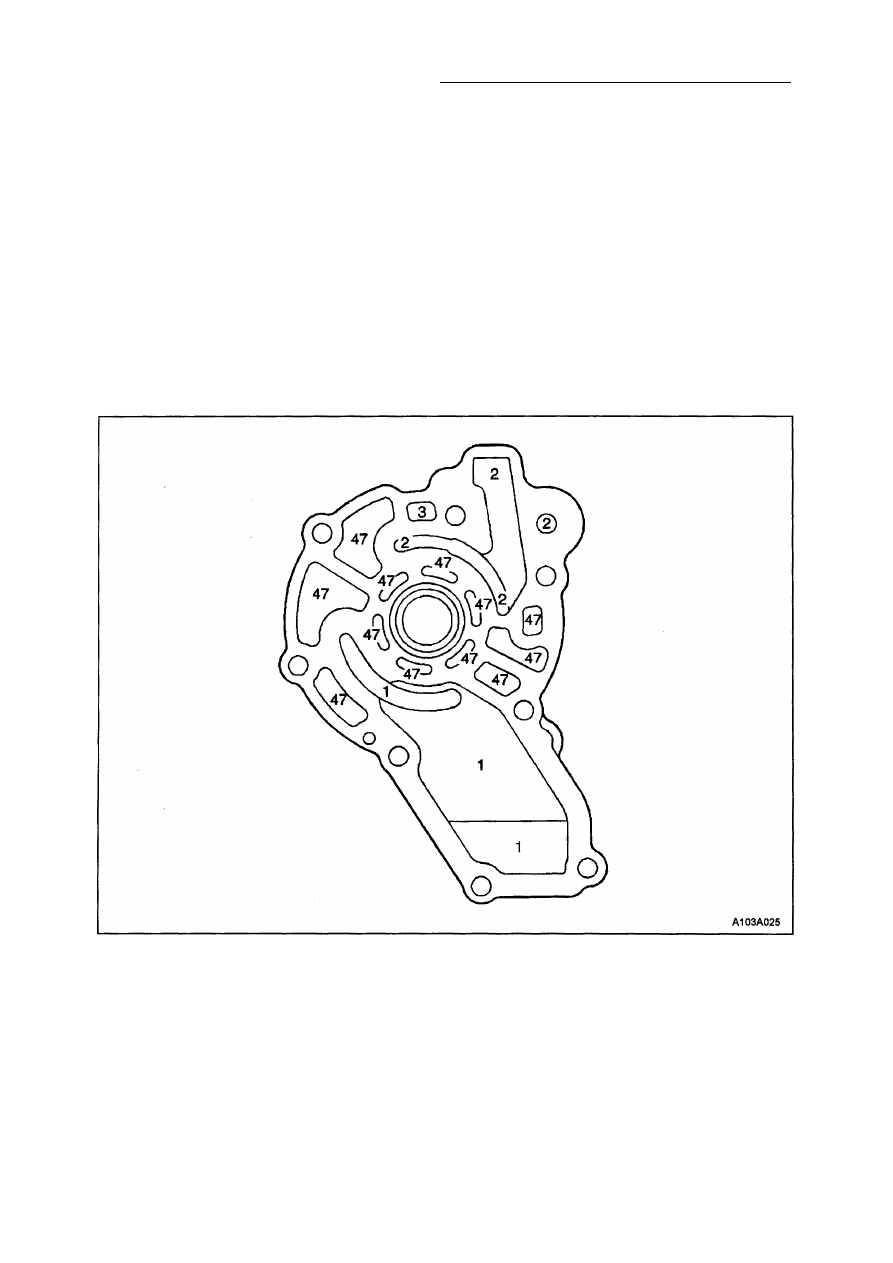

РАСПОЛОЖЕНИЕ ГИДРАВЛИЧЕСКИХ КАНАЛОВ В КОРПУСЕ НАСОСА

5А - 48 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

1. Уплотнение втулки штока
2. Картер
3. Уплотнения магистралей охлаждения
4. Пробка главной магистрали
5. Уплотнение полуоси и втулки вала
6. Уплотнение оси ручного переключения
7. Уплотнение гнезда разъема
8. Уплотнение гидротрансформатора
9. Гидротрансформатор

10. Пробка контрольного отверстия

11. Уплотнение датчика угловой скорости

выходного вала

12. Уплотнение пробки заливного

отверстия с сапуном

13. Уплотнение полуоси и втулки

выходного вала

14. Уплотнения боковой крышки
15. Прокладка поддона

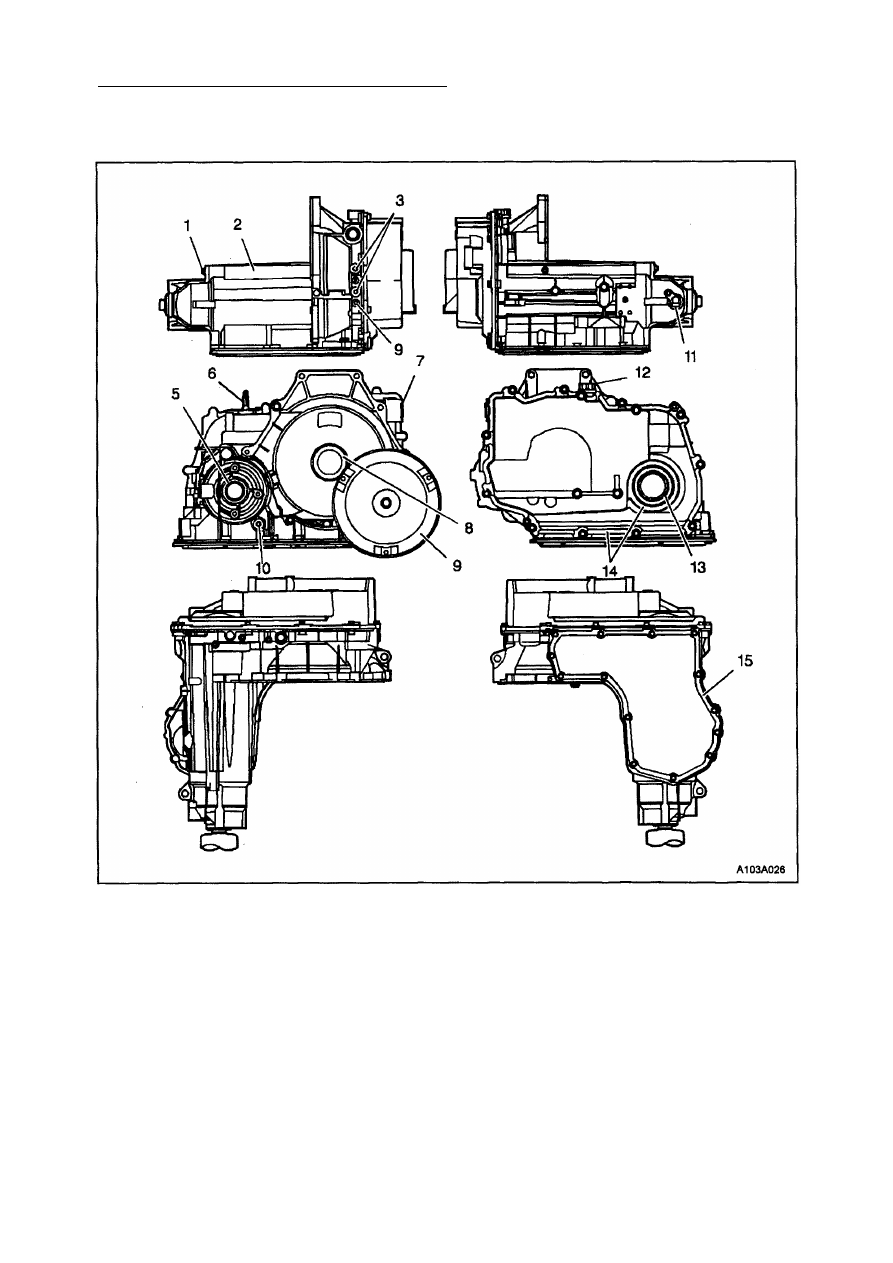

МЕСТА ПРОВЕРКИ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ 4Т40-Е НА

ПРЕДМЕТ УТЕЧЕК РАБОЧЕЙ ЖИДКОСТИ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 49

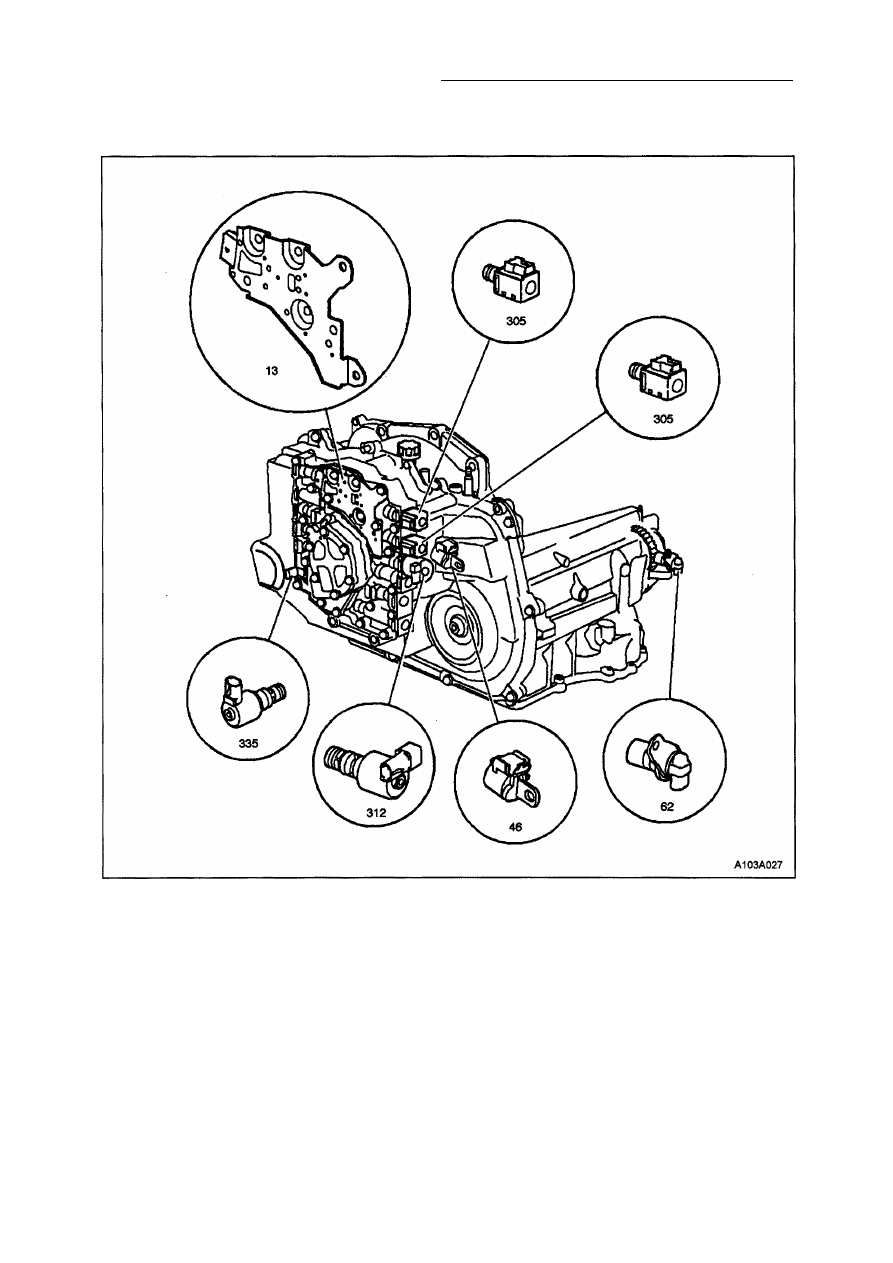

МЕСТОРАСПОЛОЖЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИХ И ЭЛЕКТРОННЫХ

КОМПОНЕНТОВ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ 4Т40-Е

13. Блок реле давления трансмиссионной

жидкости

305. ЭМК А и В переключения передач

1-2, 2-3

62. Датчик скорости выходного вала

(автомобиля)

46. Датчик скорости входного вала

трансмиссии

312. ЭМК регулятора давления
335. ЭМК с широтно-импульсной

модуляцией сигнала управления ФБГ

5А - 50 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

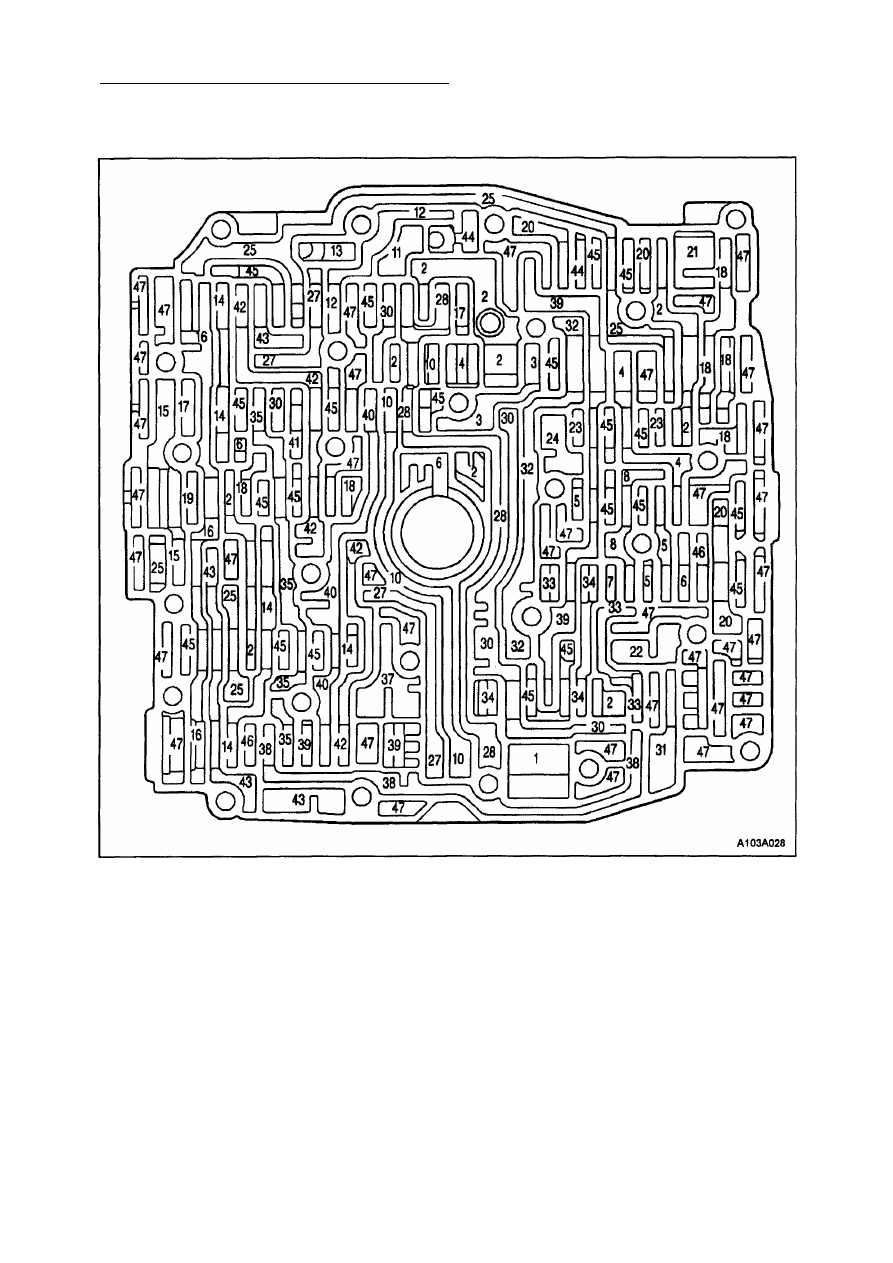

РАСПОЛОЖЕНИЕ КАНАЛОВ В ГИДРАВЛИЧЕСКОЙ ПАНЕЛИ УПРАВЛЕНИЯ

КОРОБКОЙ ПЕРЕДАЧ (СО СТОРОНЫ РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ)

1.Всасывание

2. Главная магистраль
3. Разгрузка насоса
4. Подпитка гидротрансформатора
5. Ограниченный поток подпитки

гидротрансформатора

6. Ограниченное давление подпитки

гидротрансформатора

7. Включение муфты блокировки

гидротрансформатора

8. Теплообменник

10. Подвод жидкости для смазки

трансмиссии

11. Выходная магистраль распределителя

переключения диапазонов (P,R,N)

12. Выходная магистраль распределителя

переключения диапазонов
(диапазон 1,P,R,N)

13. Выходная магистраль распределителя

переключения диапазонов (P,R,N,D4)

14. Подвод жидкости к сливным

гидравлическим клапанам ЭМК

15. Подвод фильтрованной жидкости к

сливным гидравлическим клапанам
ЭМК

16.Давление управления ЭМК А
17.Давление управления ЭМК В
18. Давление пропорциональное нагрузке

(сигнал регулятора давления по
нагрузке)
