Код 45 - Неисправность датчика кислорода

(сигнал переобогащенной смеси) (1.3L и 1.5L SOHC IEFI-6)

Пункт

Действие

Величина

Да

Нет

1

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Подсоедините сканер к диагностическому разъему.

2. Разогрейте двигатель до рабочей температуры.
3. Установите обороты до 1200 об/мин.

Величина напряжения, считываемая с датчика
кислорода сканером, выше установленной?

800 мВ

Перейти

к п.3

Перейти к

"Рекомен­

дациям при

диагнос­

тике"

3

1. Отключите разъем датчика кислорода и подклю­

чите клемму разъема к "массе" со стороны блока
электронного контроля (БЭК).
2. Запустите прогретый двигатель на холостом ходу.

Величина напряжения, считываемая сканером с дат­

чика кислорода, ниже установленной?

350 мВ

Перейти к

"Рекомен­

дациям

при

диагнос­

тике"

Перейти

к п.4

4

1. Отключите зажигание.

2. Замените блок электронного контроля.
3. Испытание автомобиля пробегом.
4. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

1F - 228 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД НЕИСПРАВНОСТЕЙ 45

НЕИСПРАВНОСТЬ ДАТЧИКА КИСЛОРОДА (сигнал переобогащенной смеси)

(1.3L SOHC и 1.6L DOHC ITMS-6F)

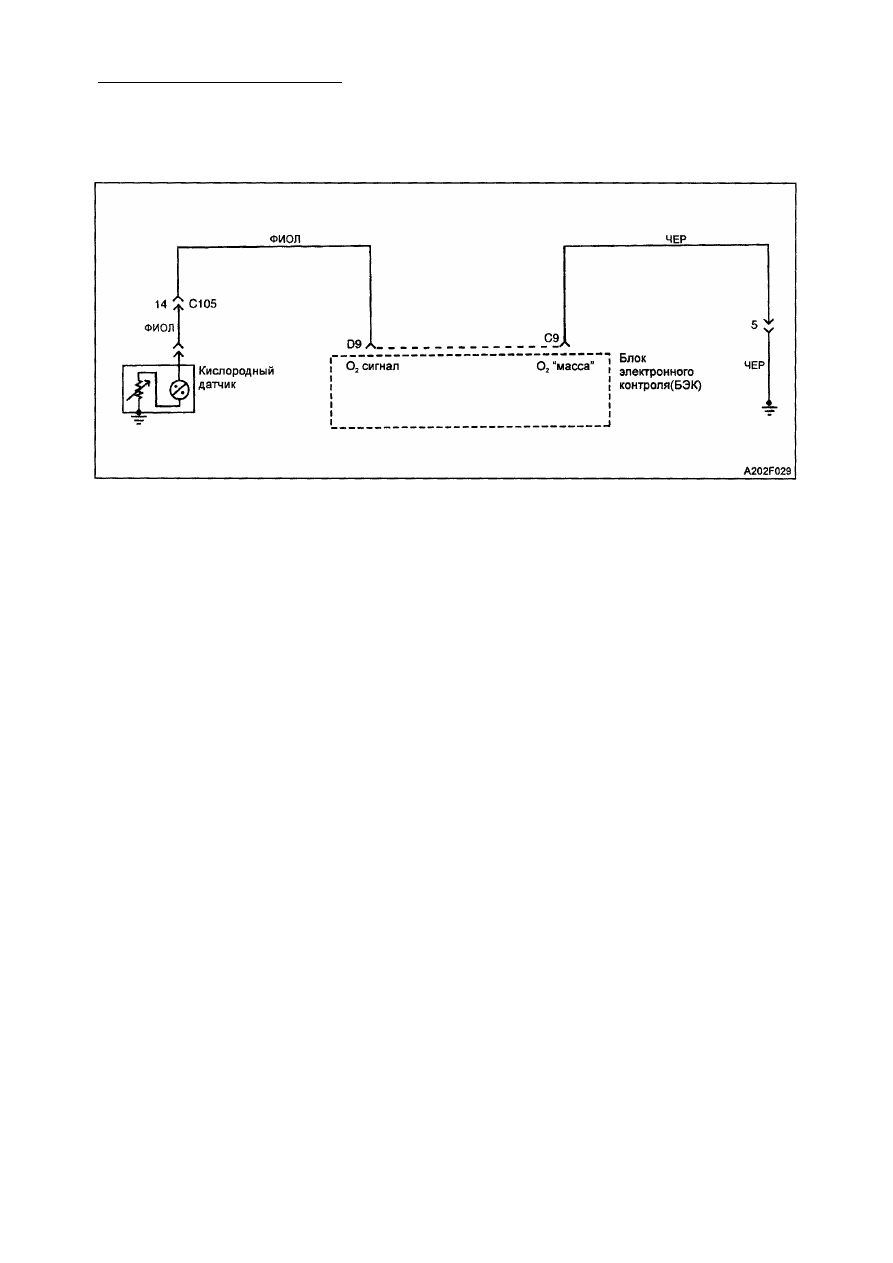

Описание  с х е м ы
Блок электронного контроля (БЭК) подает
напряжение, составляющее, примерно, 450
мВ, на участок, расположенный между
клеммами D9 и С9. Датчик кислорода уста­
навливает напряжение в диапазоне около

1 В, если выхлопные газы богатые, и пони­

жает до 100 мВ, если выхлопные газы бед­

ные. Датчик кислорода не вырабатывает
напряжения, если его температура ниже
360°С. Разомкнутая цепь датчика кисло­
рода или холодный датчик кислорода вызы­
вают состояние "разомкнутого контура".

Условия  д л я  у с т а н о в к и кода  4 5 :
• Двигатель работал в течение 60 секунд.
• Коды неисправностей  2 1 , 22, 33 и 34 не

устанавливаются.

• Температура охлаждающей жидкости

превышает 70° С.

• Система тяг управления двигателем не

задействована.

• Напряжение датчика кислорода превы­

шает 865 мВ.

• Эти условия существуют дольше 10

секунд.

Рекомендации по  д и а г н о с т и к е

• Стандартное напряжение датчика в

замкнутом контуре варьируется между

100 и 999 мВ.

• Слишком высокое давление топлива

может вызвать насыщение смеси кисло­
родом.

• Пропускающая топливо диафрагма регу­

лятора давления может вызвать насы­
щение смеси кислородом.

• Проверьте, нет ли протекающих инжек­

торов, проведя компенсационный тест

инжектора.

• Сигнал с датчика положения дросселя

может вызвать насыщение смеси кисло­
родом вследствие неправильного пока­
зания об ускорении двигателя.

• Неправильное указание об насыщении

смеси кислородом может быть вызвано
силиконовым загрязнением датчика кис­
лорода. Это будет отмечено при нали­
чии кода неисправностей 45, сопровож­

даемым появлением порошкообразного

налета на датчике кислорода.

О п и с а н и е теста
Цифры, приведенные ниже, относятся к
пунктам диагностической таблицы.
2. При оборотах двигателя 1200 об/мин сох­

раняется постоянная температура дат­
чика кислорода, и, таким образом, можно
поддерживать точное показание напря­

жения.

3. На этой стадии проверяется способ­

ность модуля электронного управления
распознавать ложный сигнал датчика
об недостатке кислорода.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 229

Пункт

Действие

Величина

Да

Нет

1

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Подсоедините сканер к диагностическому разъему.

2. Разогрейте двигатель до рабочей температуры.

3. Установите обороты до 1200.
Величина напряжения, считываемая сдатчика
кислорода сканером, выше установленной?

800 мВ

Перейти

к п.3

Перейти к

"Рекомен­

дациям при

диагнос­

тике"

3

1. Отключите разъем датчика кислорода и подклю­

чите клемму разъема к "массе" со стороны блока
электронного контроля (БЭК).
2. Запустите прогретый двигатель на холостом ходу.

Величина напряжения, считываемая сканером с дат­

чика кислорода, ниже установленной?

350мВ

Перейти к

"Рекомен­

дациям

при

диагнос­

тике"

Перейти

к п.4

4

1. Отключите зажигание.

2. Замените блок электронного контроля.
3. Испытание автомобиля пробегом.
4. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

Код 45 - Неисправность датчика кислорода

(сигнал переобогащенной смеси) (1.3L SOHC H1.6LDOHC ITMS-6F)

1F - 230 КОНТРОЛЬ ДВИГАТЕЛЯ

Код 49 - Слишком высокое напряжение аккумуляторной батареи

(1.3L SOHC и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к

«Диагнос­

тической
проверке

системы»

2

1. Подсоедините диагностический разъем (ДР).

2. Запустите двигатель и увеличьте его обороты до

1200.

3. Проверьте напряжение аккумуляторной батареи на
сканере.
Величина напряжение равна установленной или
выше ее?

17.2 В

Перейти

к п.3

Перейти

к п.4

3

Измерьте напряжение по всей батарее.
Величина напряжения равна установленной или
выше ее?

17,2 В

Перейти

к п. 5

Перейти

к п. 6

• Если разъемы и электропроводка в по­

рядке, следите за показаниями напря­
жения на сканере, подергайте разъемы.
Если неисправность найдена, напряже­
ние аккумуляторной батареи резко из­
менится. Это поможет обнаружить место
возникновения неисправности.

О п и с а н и е теста

Цифра, приведенная ниже относится к
пункту, указанному в диагностической

таблице.

3. Если сканер показывает неправильное

напряжение аккумуляторной батареи,

значит неисправен блок электронного
контроля.

Описание схемы

Блок электронного контроля (БЭК) регули­
рует напряжение аккумуляторной батареи
на клемме С16 разъема блока управления.
Если блок электронного контроля обнару­

живает величину напряжения, превы­
шающую допустимую, следует установить

код неисправностей 49.

Условия  д л я  у с т а н о в к и кода  4 9 :
• Напряжение аккумуляторной батареи

превышает 17,2 В дольше, чем 2 се­
кунды.

Рекомендации по  д и а г н о с т и к е

• Зарядка аккумуляторной батареи с по­

мощью зарядного агрегата и запуск дви­
гателя могут установить код неисправ­
ностей 49.

• Проверьте электропроводку разъемов

блока электронного контроля на предмет
наличия неправильного соединения,
неправильно собранных или поврежден­
ных клемм, неправильного соединения
проводки клемм или повреждения
электропроводки.

КОД НЕИСПРАВНОСТЕЙ 49

ВЫСОКОЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

(1.3LSOHC и 1.6L DOHC ITMS-6F
