30. Установить зубчатый ремень привода

распредвала.

3 1 . Отрегулировать натяжение зубчатого

ремня привода распредвала. Смот­
реть "Задняя крышка зубчатого ремня
привода распредвала " в этом раз­

деле.

32. Установить прокладку крышки газо­

распределительного механизма и
крышку газораспределительного ме­
ханизма.

33. Установить болты крышки газораспре­

делительного механизма.
Затяжка

Затянуть болты крышки клапанного
механизма с усилием 10 Н•м.

34. Установить нижнюю крышку зубчатого

ремня привода распредвала.

35. Установить болты нижней крышки зуб­

чатого ремня привода распредвала.
Затяжка

Затянуть болты нижней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

36. Установить насос усилителя рулевого

управления.

37. Наживить монтажные болты насоса

усилителя рулевого управления.
Затяжка
Затянуть монтажные болты насоса
усилителя рулевого управления с
усилием 25 Н•м.

38. Установить верхнюю крышку зубчато­

го ремня привода распредвала.

39. Наживить болты верхней крышки зуб­

чатого ремня привода распредвала.
Затяжка
Затянуть болты верхней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

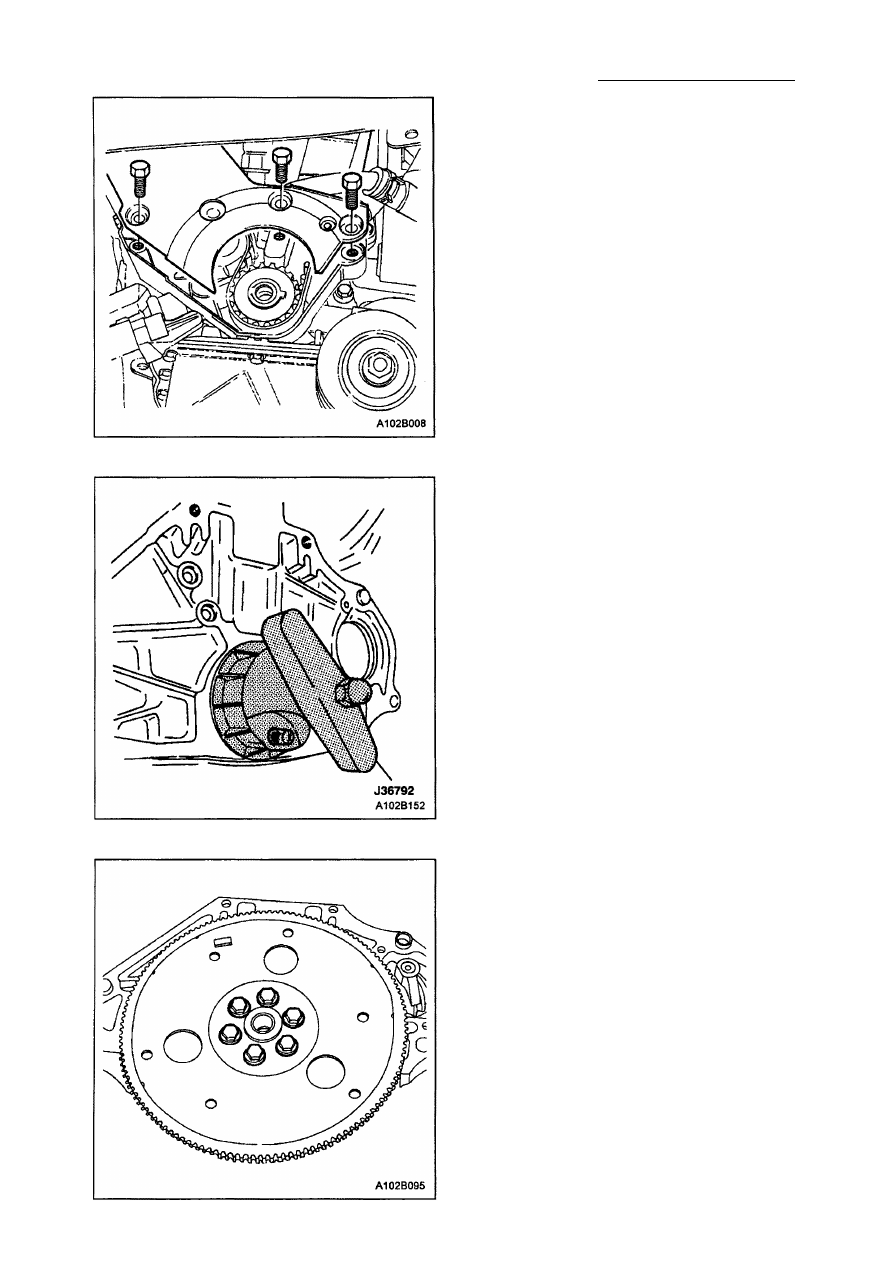

40. Установить подъемное устройство

двигателя.

4 1 . Снять двигатель с подставки для дви­

гателя при капитальном ремонте
МКМ-412.

42. Установить заднюю манжету коленча­

того вала с помощью монтажного

приспособления масляного заднего

уплотнения коленчатого вала J-36792

или КМ-635.

43. Установить маховик.
44. Наживить болты маховика.

1В-92 ДВИГАТЕЛЬ SOHC

Затяжка

Затянуть болты маховика с усилием
35 Н•м с помощью динамометричес­
кого гаечного ключа. Используя дина­
мометр КМ-470-В, затянуть болты
маховика еще на 30°+15°.

45. Установить двигатель. Смотреть "Дви­

гатель" в этом разделе.

ШАТУННЫЕ И КОРЕННЫЕ

ПОДШИПНИКИ КОЛЕНЧАТОГО

ВАЛА И ОПРЕДЕЛЕНИЕ ИХ

СОСТОЯНИЯ

Необходимые инструменты:

Динамометр КМ-470-В.

Процедура осмотра коленчатого вала

1. Нанесите слой моторного масла на

подшипники коленчатого вала.

2. Установите верхние подшипники ко­

ленчатого вала на шейки коленчатого

вала блока цилиндров двигателя.

3. Установить нижние подшипники колен­

чатого вала в крышке подшипников ко­
ленчатого вала.

4. Установить коленчатый вал.

5. Проверить люфт торца коленчатого ва­

ла при установленных подшипниках

коленчатого вала.

6. Проверить люфт торца коленчатого ва­

ла на соответствие допустимому люф­
ту торца коленчатого вала. Смотреть

Спецификации двигателя" в этом

разделе.

7. При коленчатом вале, установленном

на переднем и заднем подшипниках
коленчатого вала, проверить среднюю
шейку коленчатого вала на предмет до­
пустимого отклонения от круглой фор­
мы. Смотреть "Спецификации двига­
теля" в этом разделе.

Внимание: нанести смазку на шейки ко­

ленчатого вала и слегка смазать подшип­

ники коленчатого вала так, чтобы резьба
измерительного щупа не сорвалась при
снятии крышек подшипников коленча­

того вала.

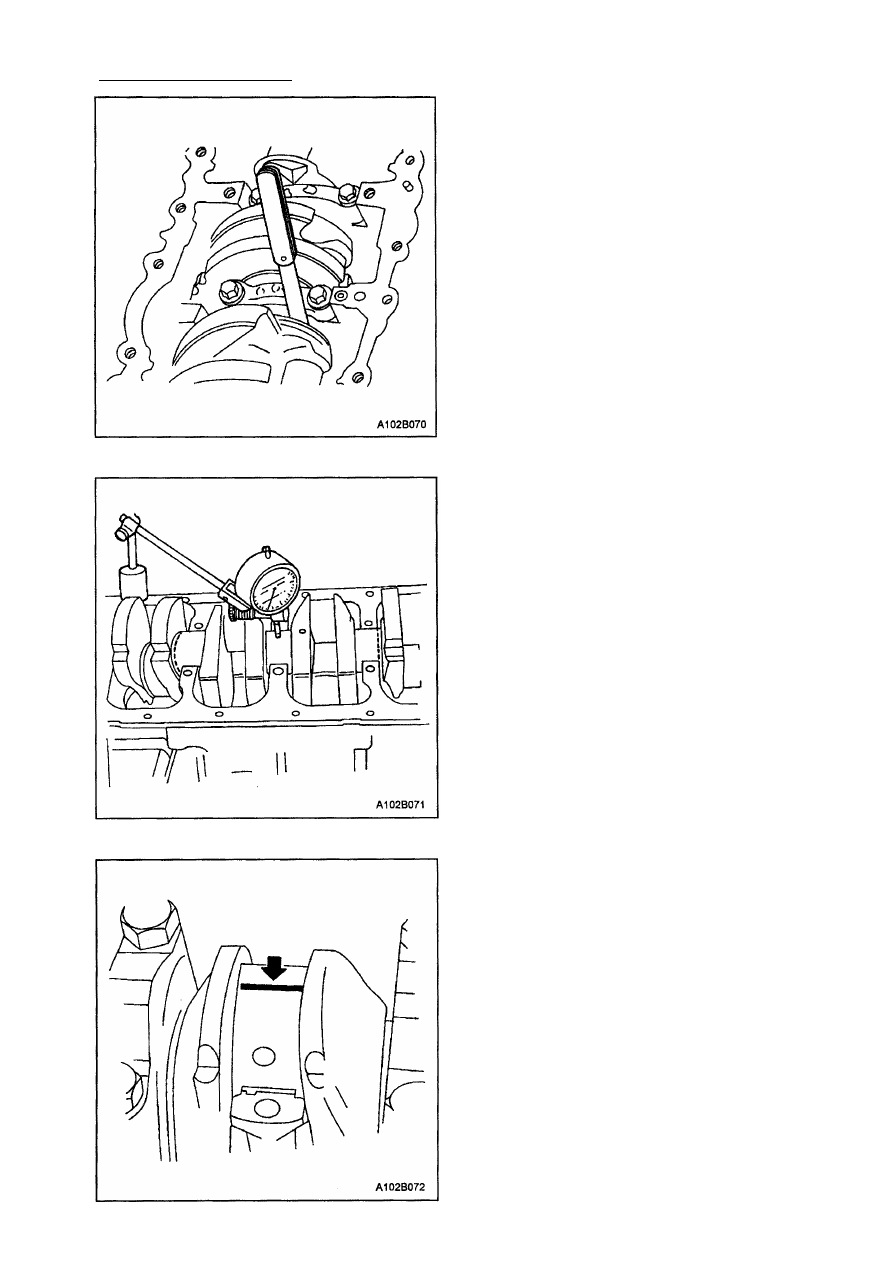

8. Проверить все зазоры подшипников

коленчатого вала, используя измери­

тельный щуп.

9.. Нарезать пластиковые измерительные

нити по длине ширины подшипников.
Расположить их вдоль оси между
шейками коленчатого вала и подшип­
никами коленчатого вала.

ДВИГАТЕЛЬ SOHC 1В - 93

10. Установить крышки подшипников ко­

ленчатого вала.

11. Наживить болты крышки подшипни­

ков коленчатого вала.
Затяжка
Затянуть болты крышки подшипников
коленчатого вала с усилием 50 Н•м.

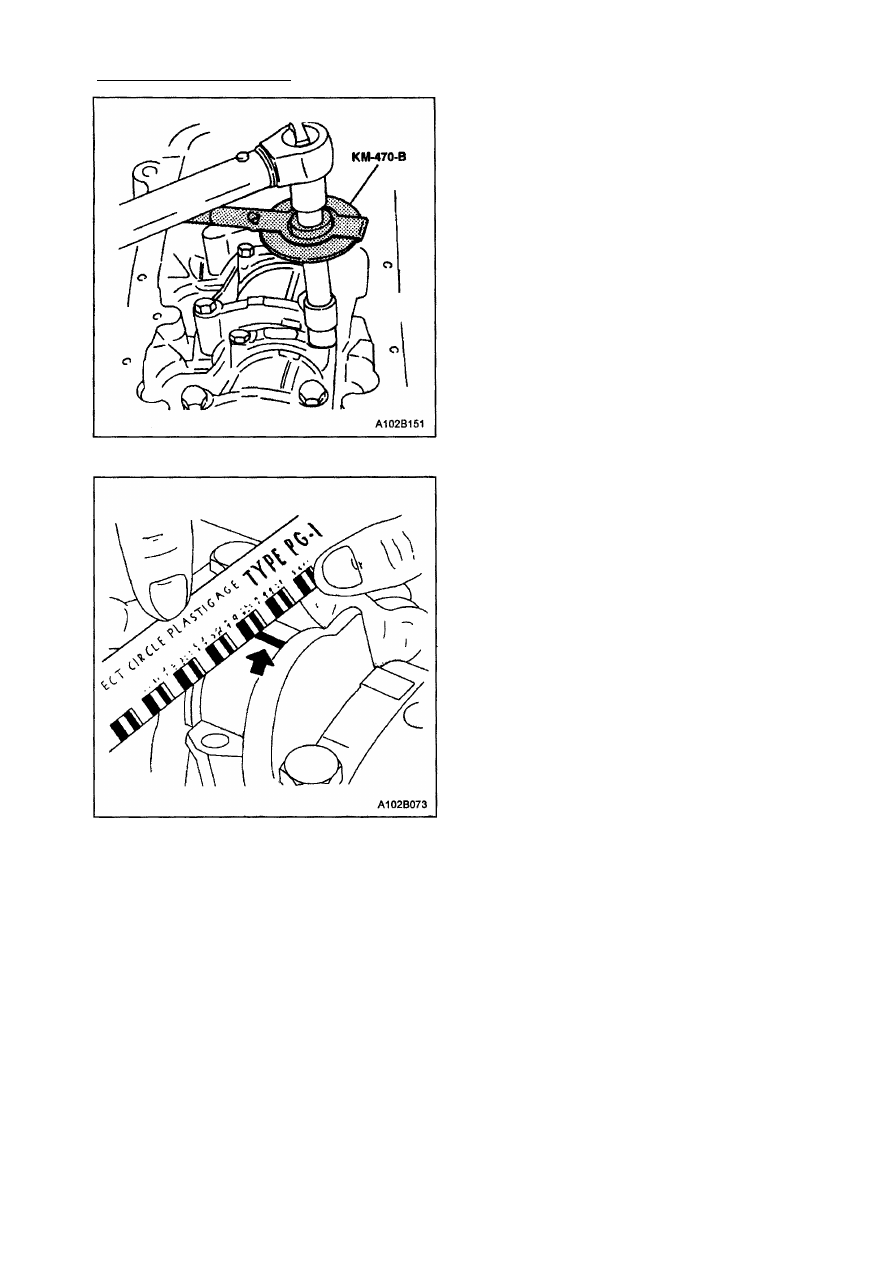

Используя динамометр КМ-470-В, за­

тяните болты крышки подшипников

коленчатого вала еще на 45°+ 15°.

12. Снять крышки подшипников коленча­

того вала.

13. Измерить ширину сплющенной плас­

тиковой нити измерительного щупа с

помощью линейки. (Измерительный
щуп подходит для различных диапа­

зонов допуска.)

14. Проверить зазоры подшипников на

предмет диапазонов допуска. Смот­
реть "Спецификации двигателя" в
этом разделе.

Процедура осмотра - шатуна
1. Нанести слой моторного масла на под­

шипники верхней головки шатуна.

Внимание: Нанести смазку на шейки ша­

туна и слегка смазать подшипники верх­

ней головки шатуна так, чтобы нить изме­
рительного щупа не сорвалась при снятии
крышек подшипников верхней головки
шатуна.
2. Установить верхние подшипники шату­

на на шейке шатуна.

3. Установить нижние подшипники шатуна

на крышки подшипников шатуна.

4. Проверить все зазоры подшипника вер­

хней головки шатуна, используя изме­
рительный щуп.

1В-94 ДВИГАТЕЛЬ SOHC

5. Нарезать измерительные пластиковые

полосы по ширине подшипника. Рас­
положить их вдоль оси между шейками
шатуна и подшипниками шатуна.

6. Установить крышки подшипников ша­

тунов.

7. Наживить болты крышек подшипников

шатунов.

Затяжка

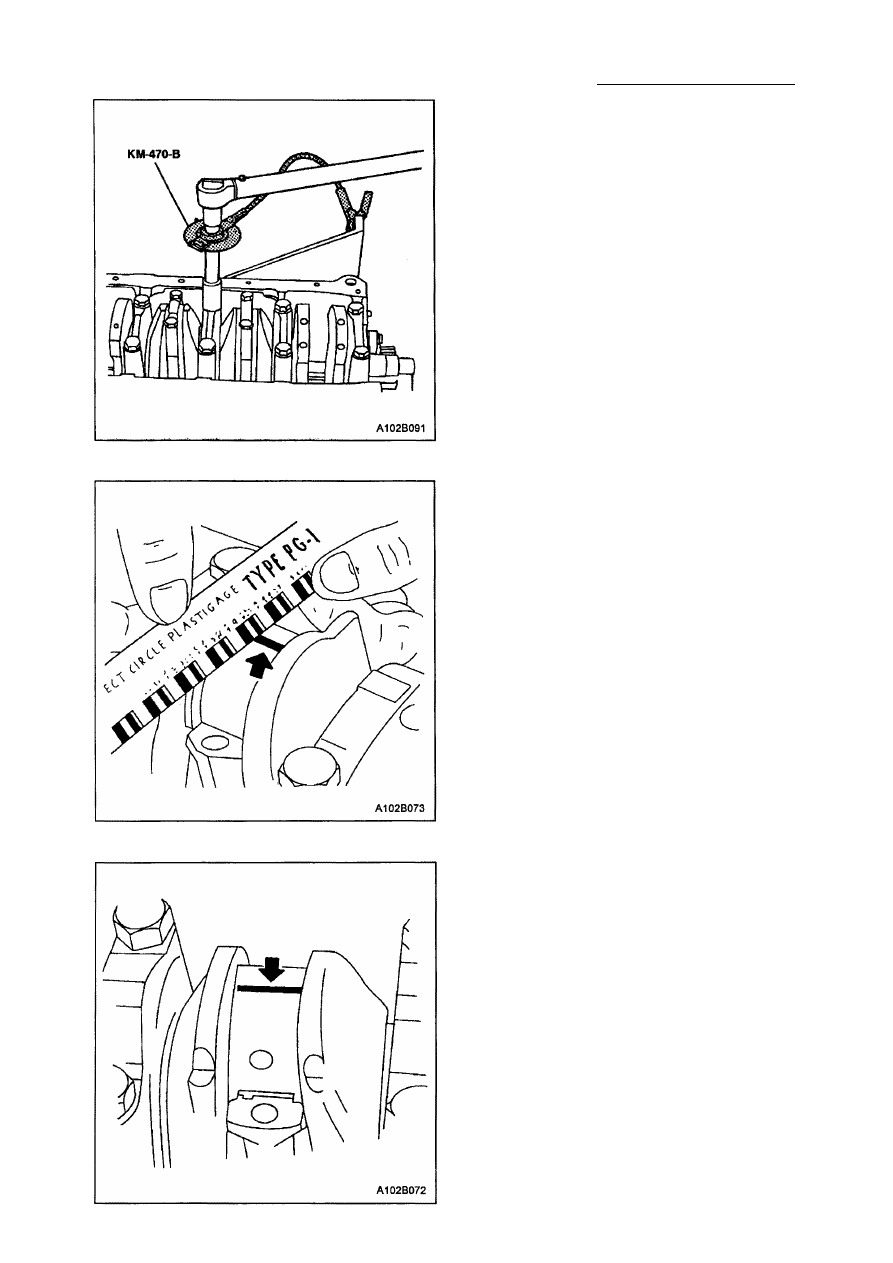

Затянуть болты крышки подшипника
шатуна с усилием 25 Н•м. Используя

динамо-метр КМ-470-В, затянуть бол­
ты крышки коленчатого вала еще на

30°+ 15°.

8. Снять крышки подшипников шатуна.
9. Измерить ширину сплющенного плас­

тикового слоя измерительного щупа с

помощью линейки (измерительный
пластик подходит для различных диа­
пазонов допуска).

10. Проверить зазор подшипника на пред­

мет диапазонов допуска. Смотреть

"Спецификации двигателя" в этом

разделе.
