Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 82

ДВИГАТЕЛЬ SOHC 1В-83

12. Установить стойки впускного коллек­

тора.

13. Установить прокладку впускного кол­

лектора.

14. Установить впускной коллектор.
15. Установить стопорные гайки впускного

коллектора.

Затяжка

Затянуть стопорные гайки впускного

коллектора с усилием 25 Н•м.

16. Установить свечи зажигания.

Затяжка
Затянуть свечи зажигания с усилием

40 Н•м.

17. Установить стойки выпускного коллек­

тора.

18. Установить прокладку выпускного кол­

лектора.

19. Установить выпускной коллектор.

20. Установить гайки выпускного коллек­

тора.

Затяжка
Затянуть гайки выпускного коллекто­

ра с усилием 25 Н•м.

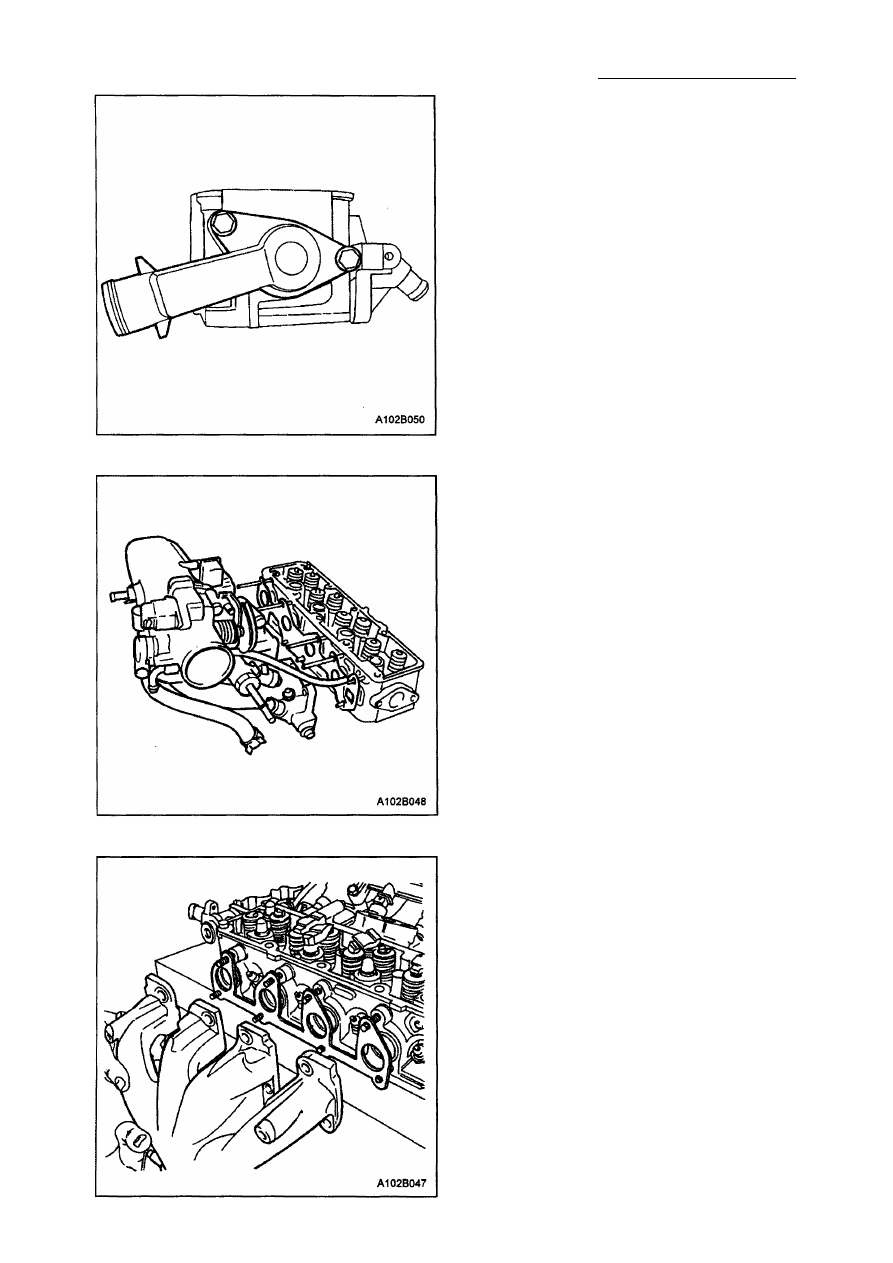

9. Установить прокладку и термостат.

10. Установить корпус термостата.
11. Наживить монтажные болты корпуса

термостата.
Затяжка

Затянуть монтажные болты корпуса

термостата с усилием 20 Н•м.

1В-84 ДВИГАТЕЛЬ SOHC

2 1 . Установить теплозащитный экран вы­

пускного коллектора.

22. Установить болты теплозащитного эк­

рана выпускного коллектора.
Затяжка
Затянуть болты теплозащитного экра­
на выпускного коллектора с усилием

15 Н•м.

23. Установить датчик температуры ох­

лаждающей жидкости.

Затяжка
Затянуть датчик температуры охлаж­

дающей жидкости с усилием 20 Н•м.

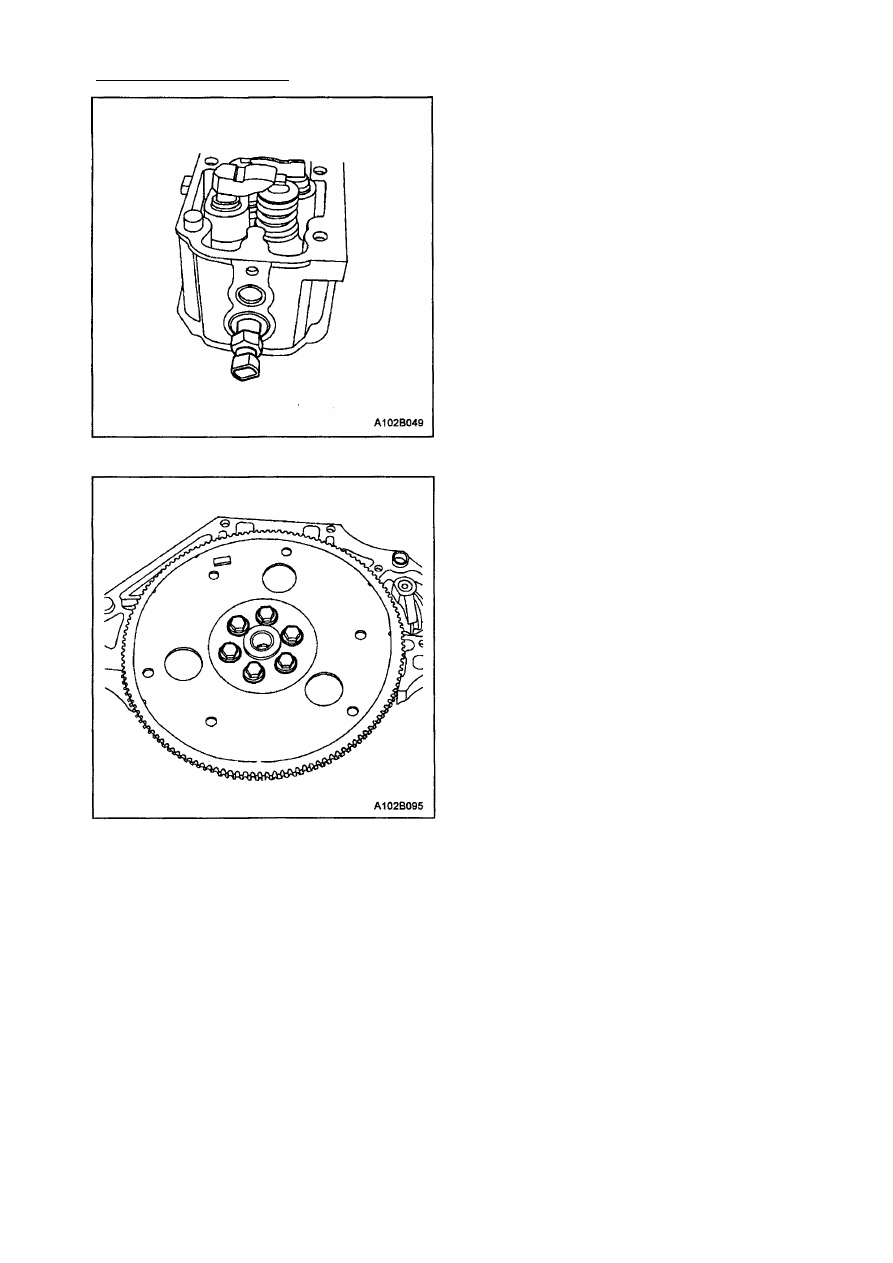

24. Установить головку цилиндра вместе с

впускным коллектором и выпускным
коллектором. Смотреть "Головка ци­

линдра "в этом разделе.

КОЛЕНЧАТЫЙ ВАЛ

Необходимые инструменты:
Подставка для двигателя при капиталь­
ном ремонте МКМ-412.
Регулировочное приспособление для зуб­
чатого ремня привода распределитель­
ного вала J-42492.

Динамометр КМ-470-В.

Монтажное приспособление масляного
заднего уплотнения коленчатого вала
J-36792 или КМ-635.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких цара­
пин, вмятин или другого повреждения ко­

ленчатому валу. Такое повреждение мо­
жет ухудшить работу двигателя.

Процедура разборки

1. Снять двигатель. Смотреть "Двигате­

ль" в этом разделе.

2. Отвинтить болты маховика.
3. Снять маховик.
4. Снять заднюю манжету уплотнения ко­

ленчатого вала.

5. Установить узел двигателя на подстав­

ку для двигателя при капитальном ре­
монте МКМ-412.

ДВИГАТЕЛЬ SOHC 1В-85

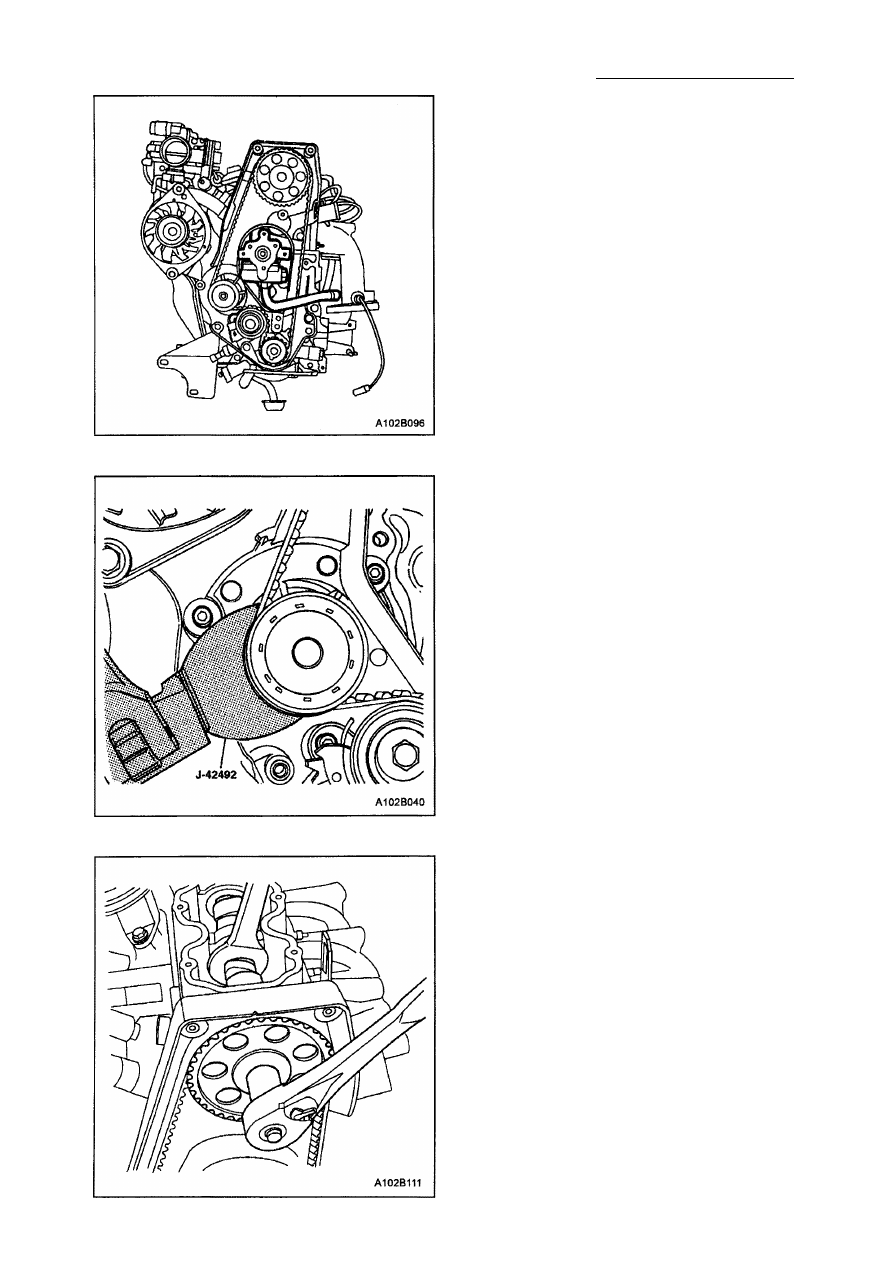

6. Отвинтить болты верхней крышки зуб­

чатого ремня привода распредвала.

7. Снять верхнюю крышку зубчатого рем­

ня привода распредвала.

8. Отвинтить монтажные болты насоса

усилителя рулевого управления.

9. Снять насос усилителя рулевого уп­

равления.

10. Отвинтить болты нижней крышки зуб­

чатого ремня привода распредвала.

11. Снять нижнюю крышку зубчатого рем­

ня привода распредвала.

12. Слегка ослабить три стопорных бол­

та насоса охлаждающей жидкости.

13. Прокрутить насос охлаждающей жид­

кости с помощью регулятора для зуб­

чатого ремня привода распредвала
J-42492 для снятия напряжения с зуб­
чатого ремня привода распредвала.

14. Снять зубчатый ремень привода расп­

редвала.

15. Снять болты крышки газораспредели­

тельного механизма.

16. Снять крышку газораспределительно­

го механизма и прокладку крышки
газораспределительного механизма.

Примечание: Будьте чрезвычайно ос­

торожны, чтобы не нанести никаких ца­

рапин, вмятин или другого повреждения
распредвалу. Такое повреждение может

ухудшить работу двигателя.

17. Крепко удерживая распредвал на мес­

те, снимите болт газораспределите­
льного механизма.

18. Снимите газораспределительный ме­

ханизм.

1В-86 ДВИГАТЕЛЬ SOHC

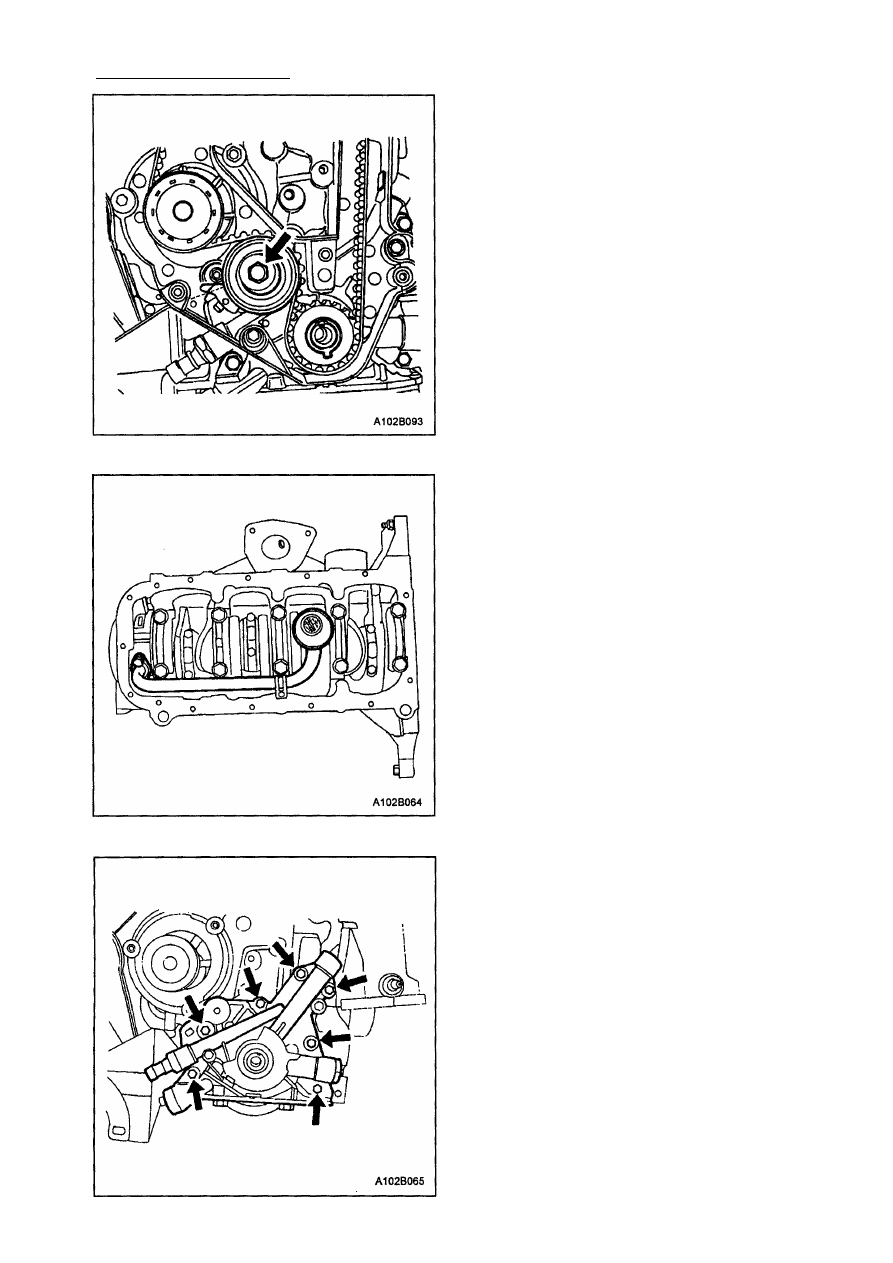

19. Отвинтить болт автоматического ме­

ханизма натяжения зубчатого ремня

привода распредвала.

20. Снять автоматический механизм на­

тяжения зубчатого ремня привода

распредвала.

2 1 . Отвинтить болты задней крышки зуб­

чатого ремня привода распредвала.

22. Снять заднюю крышку зубчатого рем­

ня привода распредвала.

23. Снять шкив коленчатого вала зубча­

того ремня привода распредвала.

24. Прокрутить двигатель на подставке

для двигателя при капитальном

ремонте МКМ-412.

25. Отвинтить стопорные болты масля­

ного картера.

26. Снять масляный картер.
27. Отвинтить болты масляного подаю­

щего трубопровода.

28. Снять подающий трубопровод масля­

ного насоса.

29. Отвинтить стопорные болты масля­

ного насоса.

30. Снять масляный насос.
