6Е - 22 РУЛЬ И КОЛОНКА

5. Поставьте на место гайку для задней

консоли кожуха рулевой колонки.

Затяните гайку для задней консоли кожу­
ха рулевой колонки моментом 22 Н•м.

6. Поставьте на место гайки для передней

консоли кожуха рулевой колонки.

Затяните гайку для передней консоли ко­

жуха рулевой колонки моментом 22 Н•м.

7. Присоедините все провода выключа­

теля зажигания.

9. Поставьте на место винты нижней ин­

струментальной панели.

Затяните винты нижней инструменталь­
ной панели моментом 3 Н•м.

10. Установите на место рычаги переклю­

чателя. См. главы "Рычаг и выключа­
тель сигнала поворота" и "Рычаг и
выключатель стеклоочистителя" в
этом разделе.

11. Руль должен находиться в положении

прямо вперед. См. Раздел 6С, "Руле­
вой механизм с усилителем".

12. Присоедините отрицательный провод

аккумуляторной батареи.

РУЛЬ И КОЛОНКА 6Е-23

8. Присоедините все провода воздушно­

го мешка.

6Е - 24 РУЛЬ И КОЛОНКА

РЕМОНТ УЗЛОВ

СТАНДАРТНАЯ РУЛЕВАЯ

КОЛОНКА

Н е о б х о д и м ы е  и н с т р у м е н т ы

Устройство для съемки/установки дета­
лей КМ-108.

Процедура снятия

1. Снимите рулевую колонку с машины.

См. главу "Рулевая колонка" в этом
разделе.

2. Снимите руль с колонки. См. главы

"Рулевое колесо с сервомеханизмом"

и "Рулевое колесо без сервомеха­

низма" в этом разделе.

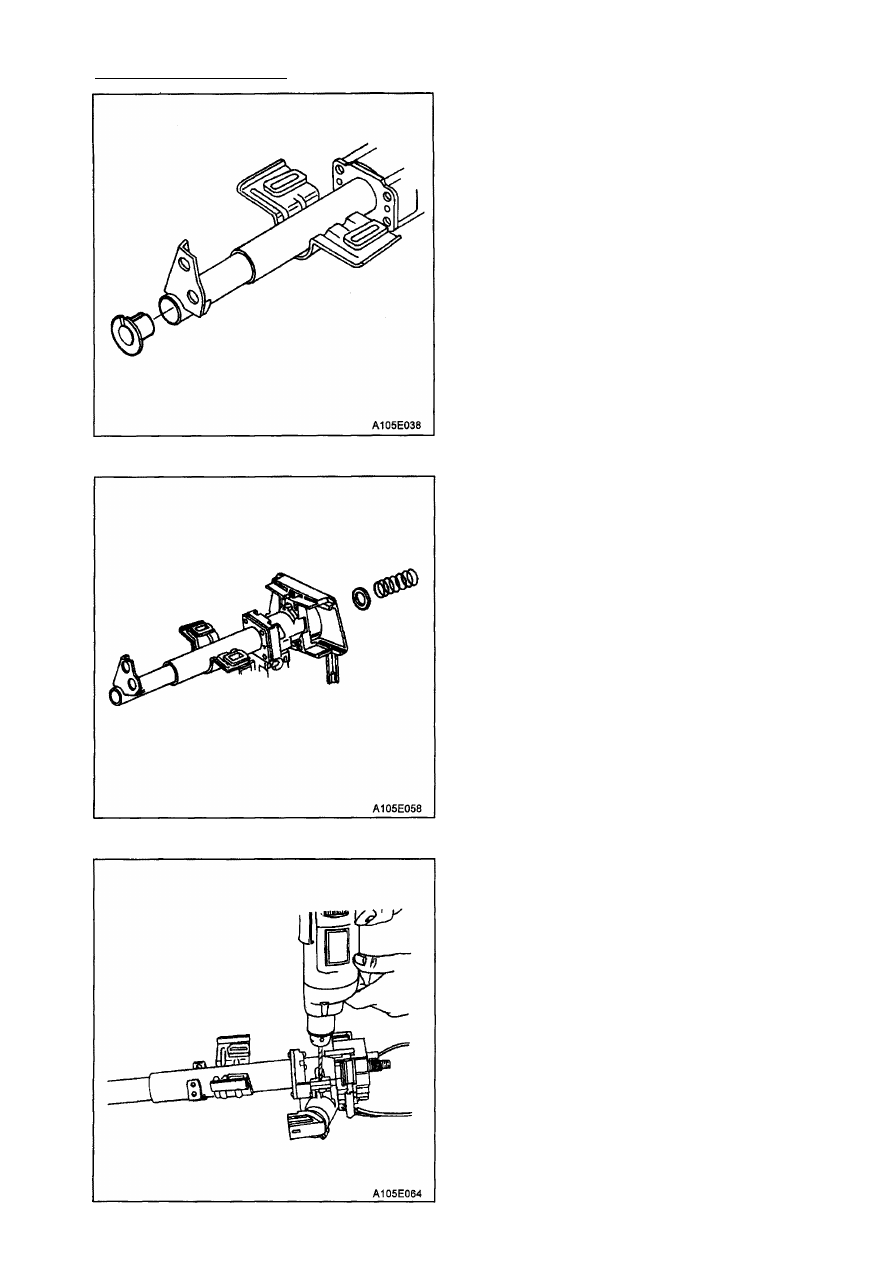

3. Снимите центровочную втулку с ниж­

него конца вала, если ее не сняли
раньше.

4. Снимите верхнюю пружину вала и

упорную шайбу.

5. Уберите болты с шайбами и корпус

выключателя зажигания из корпуса
колонки следующим образом:
5.1. При сверлении колонки исполь­

зуйте металлический перфо­
ратор.

5.2. Срежьте головки болтов до шайб

6,5 мм сверлом.

5.3. Отделите шайбы и корпус выклю­

чателя зажигания от корпуса ру­

левой колонки.

5.4. Уберите нарезные концы болтов из

корпуса выключателя зажигания с
помощью клещей.

Примечание: После того, как вы закончи­

ли сверлить и вынули нарезные концы
болтов, тщательно очистите все детали
от металлических опилок.

РУЛЬ И КОЛОНКА 6Е - 25

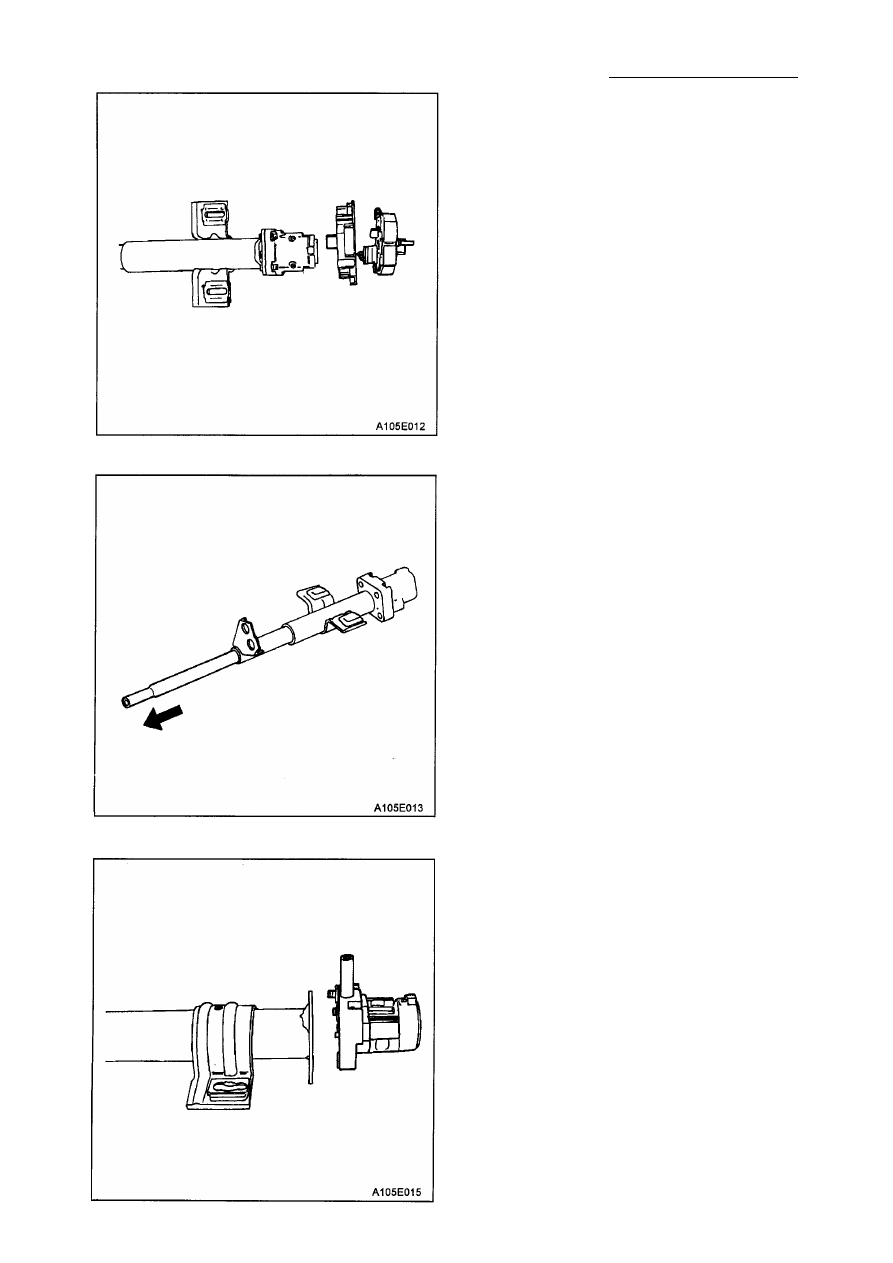

6. Открутите винты корпуса выключателя

сигнала поворота. Снимите верхнюю
часть корпуса выключателя сигнала
поворота, затем снимите нижнюю
часть корпуса выключателя сигнала
поворота.

7. Снимите рулевой вал с нижнего конца

кожуха.

8. Снимите с кожуха корпус колонки.
