6Е-18 РУЛЬ И КОЛОНКА

4. Установите на место блокировочный

цилиндр.

5. Подсоедините электрический провод к

детекторной катушке, если она есть.

6. Поставьте на место нижнюю панель

крышки рулевой колонки вместе с
винтами.

Затяните винты панели моментом 3 Н•м.
7. Присоедините отрицательный про­

вод аккумуляторной батареи.

РУЛЬ И КОЛОНКА 6Е-19

ГИБКАЯ МУФТА

См. Раздел 6 С, " Рулевой механизм с

усилителем".

РУЛЕВАЯ КОЛОНКА

(На рис. для левостороннего управле­

ния. Для правостороннего - анало­

гично).

Внимание: Рулевую колонку следует сни­
мать только в следующих случаях:
• Рулевая колонка требует замены.
• Требует замены корпус рулевого

управления и блокировки зажигания.

• Посторонний ремонт требует съемки

рулевой колонки.

Примечание: После снятия с машины
рулевая колонка становится чрезвычайно
подверженной повреждениям. Если ко­

лонку уронить концом вниз или слегка

стукнуть по концу рулевого вала, он может

треснуть, или может разойтись пластико­

вая заливка, обеспечивающая жесткость
колонки. Если колонку прислонить к чему-
либо, она может погнуться или деформи­
роваться. Любое из вышеперечисленных
отклонений может вызвать поломку всей
колонки. Если требуется снять руль,
пользуйтесь только специальным толка­

телем для руля.

Процедура снятия

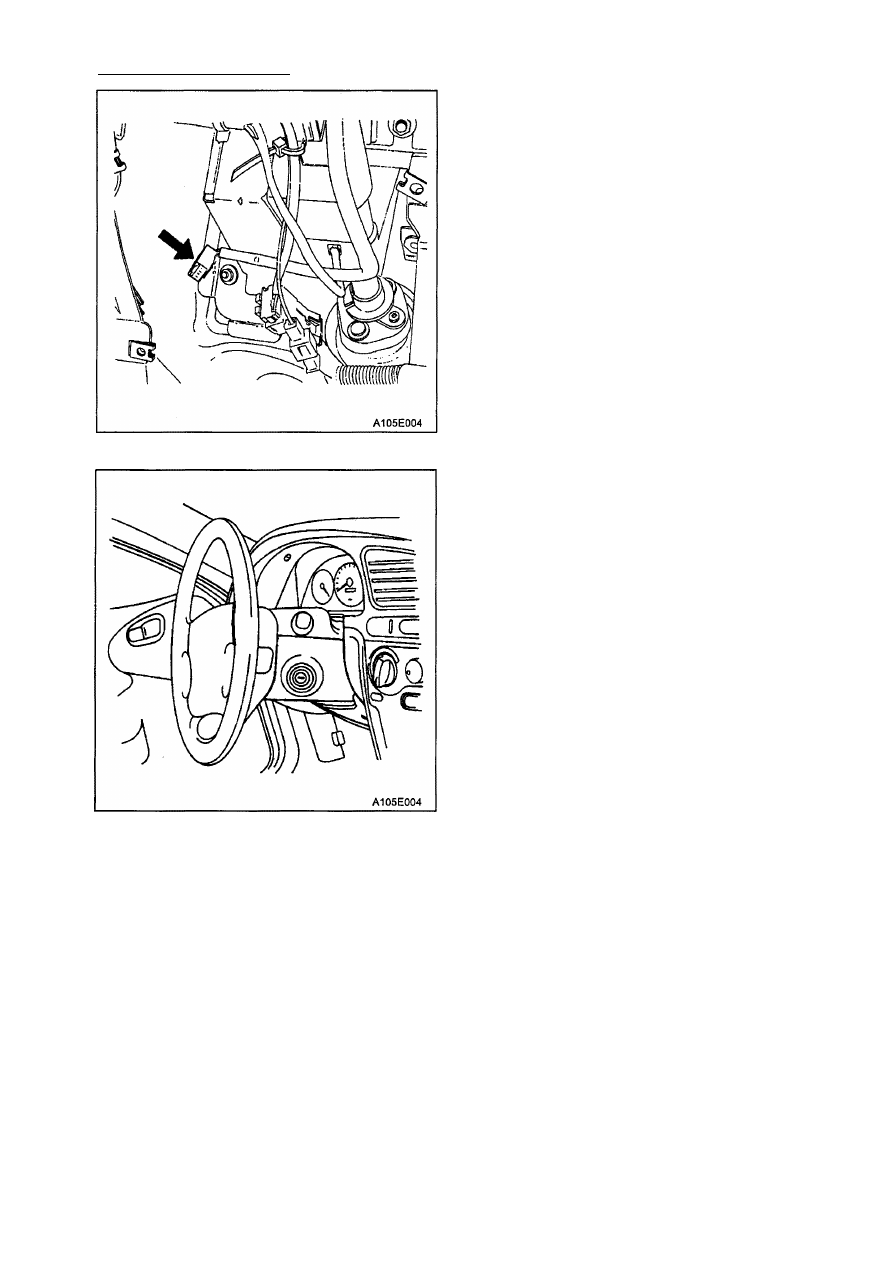

1. Отсоедините отрицательный провод

батареи дайте машине постоять в
течение минуты, чтобы спустить воз­

душный мешок.

2. Снимите рычаг переключателя. См.

главы "Рычаг и выключатель сигнала

поворота" и "Рычаг и выключатель
стеклоочистителя" в этом разделе.

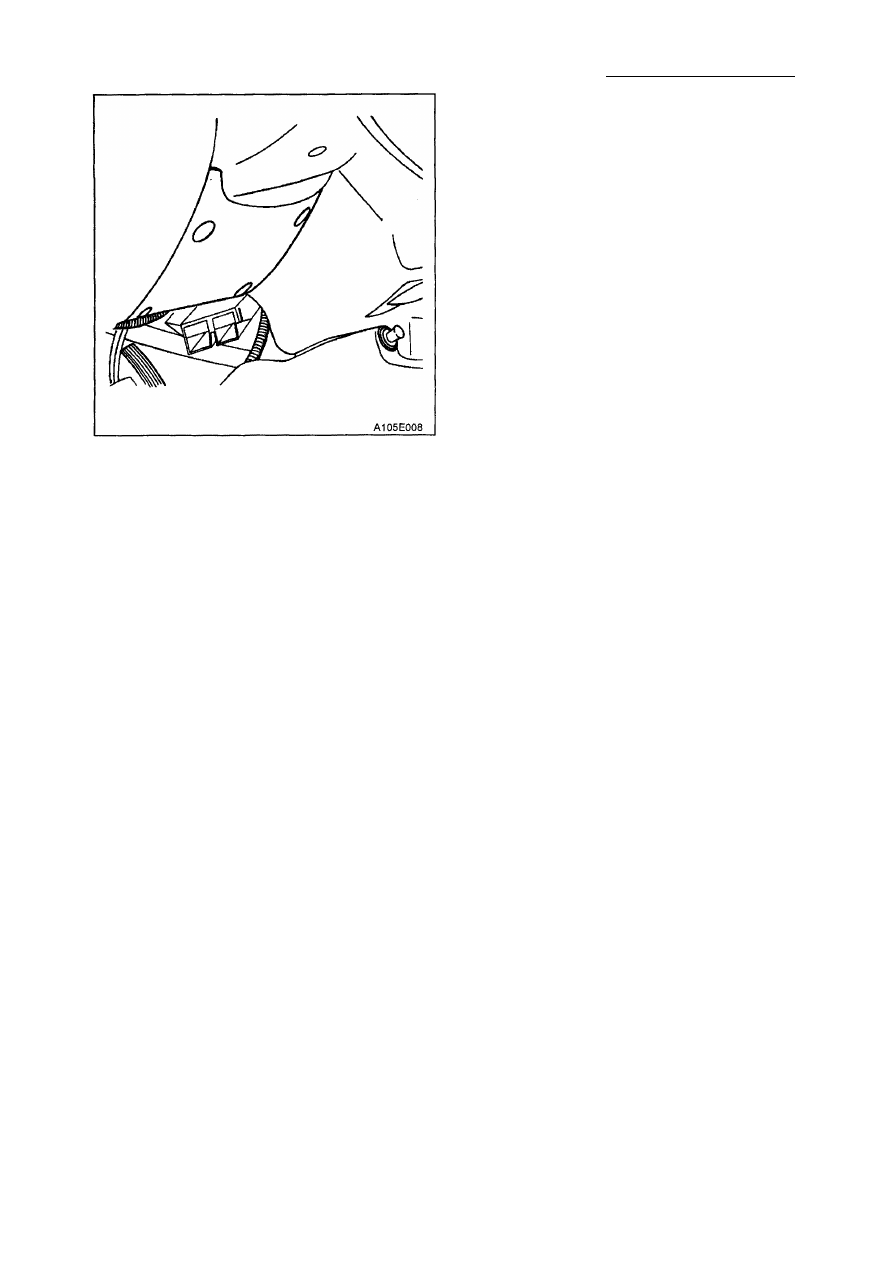

3.  О т к р у т и в винты, снимите нижнюю

инструментальную панель.

6Е - 20 РУЛЬ И КОЛОНКА

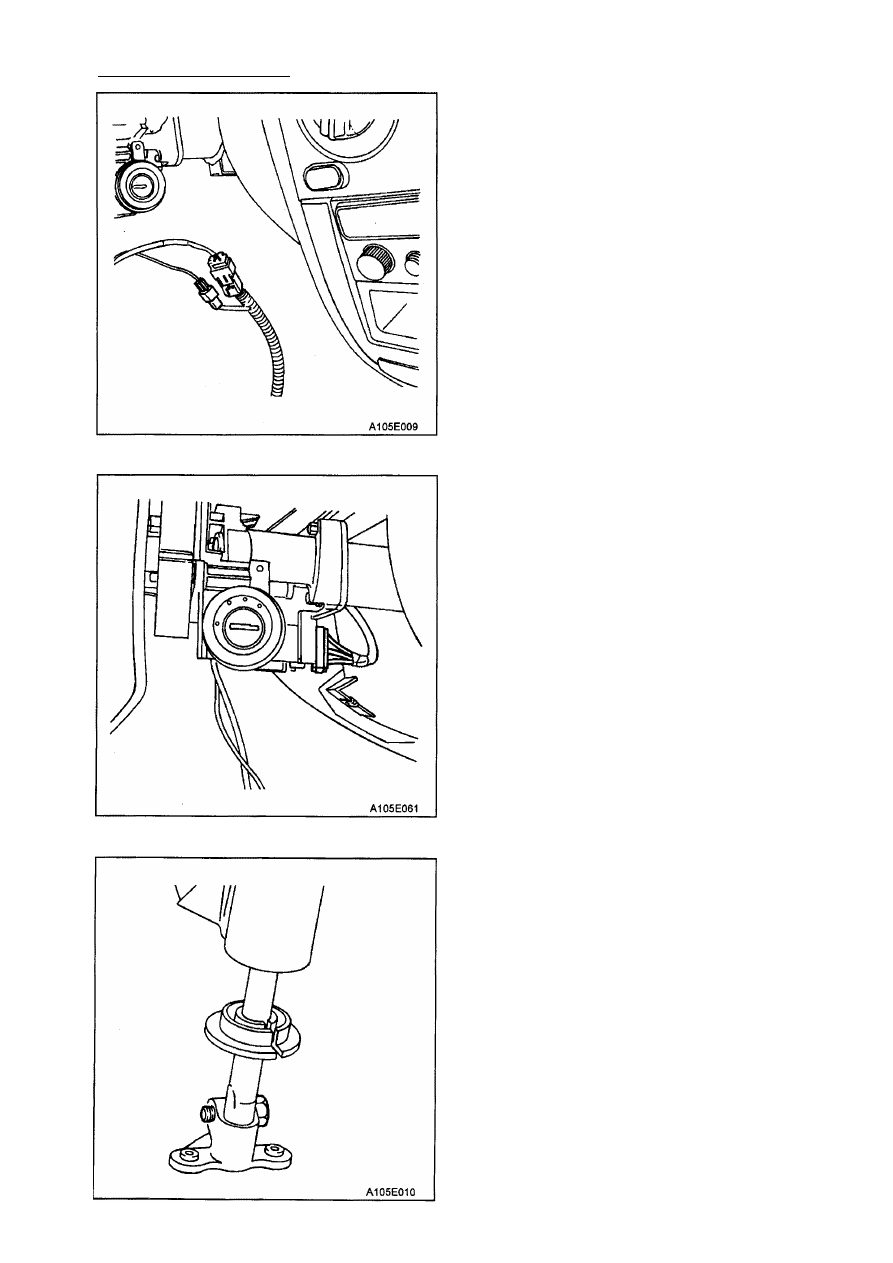

4. Отсоедините провода соединения

воздушного мешка.

5. Отсоедините провода выключателя

зажигания.

6. Поставьте руль в положение прямо

вперед.

7. Снимите стяжной болт с фланца сцеп­

ления рулевого вала.

РУЛЬ И КОЛОНКА 6Е-21

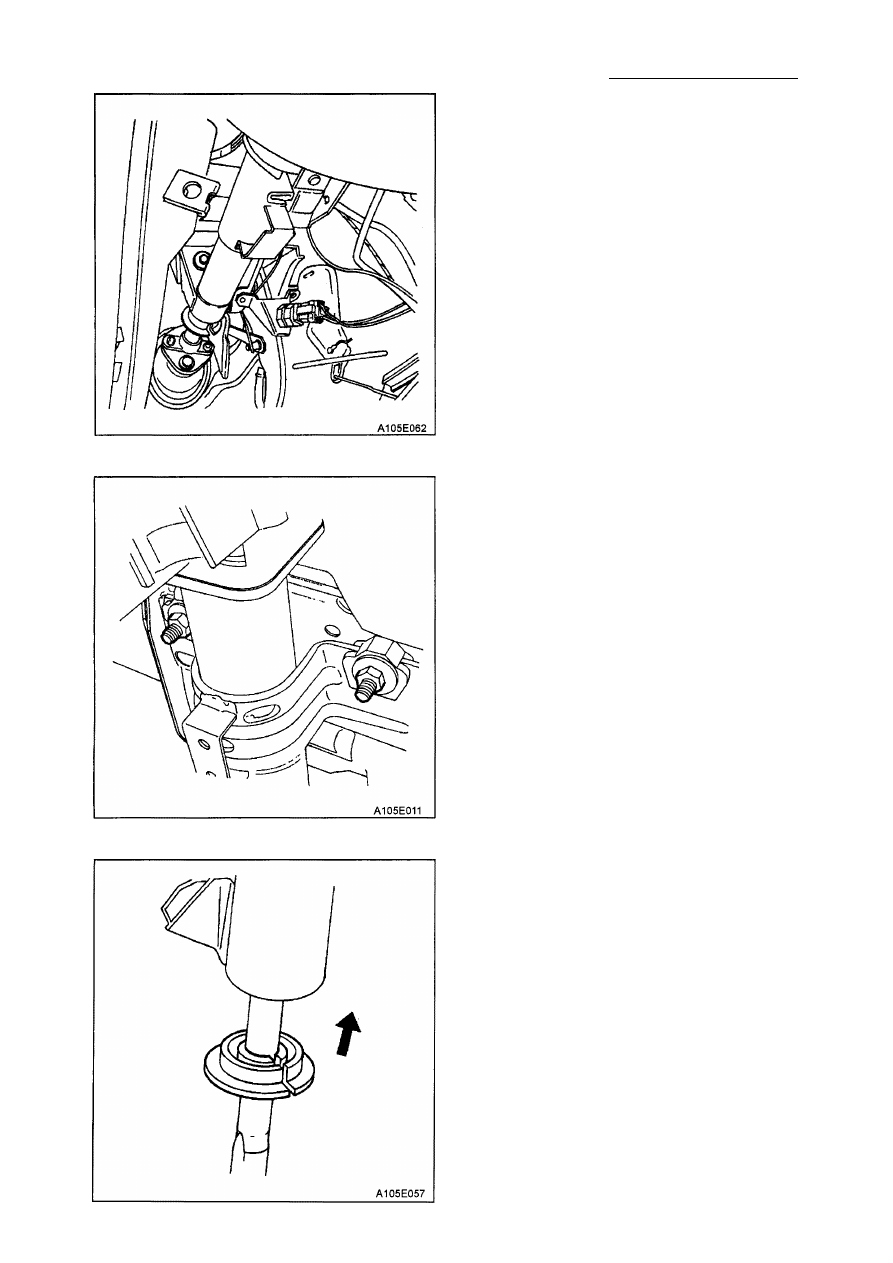

8. Снимите гайку, удерживающую зад­

нюю консоль кожуха рулевой колонки.

9. Снимите гайки, удерживающие перед­

нюю консоль капота рулевой колонки.

10. Осторожно выведите рулевую колонку

с фланца рулевого вала.

Процедура установки

Внимание: чтобы правильно установить
руль на место, спицы должны быть

установлены диагонально относительно

центра и указывать вниз, а передние
колеса должны быть в положении прямо
вперед.

1. Установите выравнивающую втулку

на конец вала рулевой колонки.

2. Осторожно наденьте рулевой вал на

фланец сцепления.

Внимание: Подставьте опору под ру­

левую колонку, когда с нее сняты все кре­

пежные гайки. Не давайте ей висеть без
опоры.
3. Вставьте стяжной болт в отверстие

фланца без нарезки.

Затяните стяжной болт фланца сцеп­

ления моментом 25 Н•м.
4. Вставьте центровочную втулку в корпус

рулевой колонки.
