БМВ 3 (Е30). Система впрыска топлива L-Jetronic (электросхема)

ОБЩИЕ СВЕДЕНИЯ

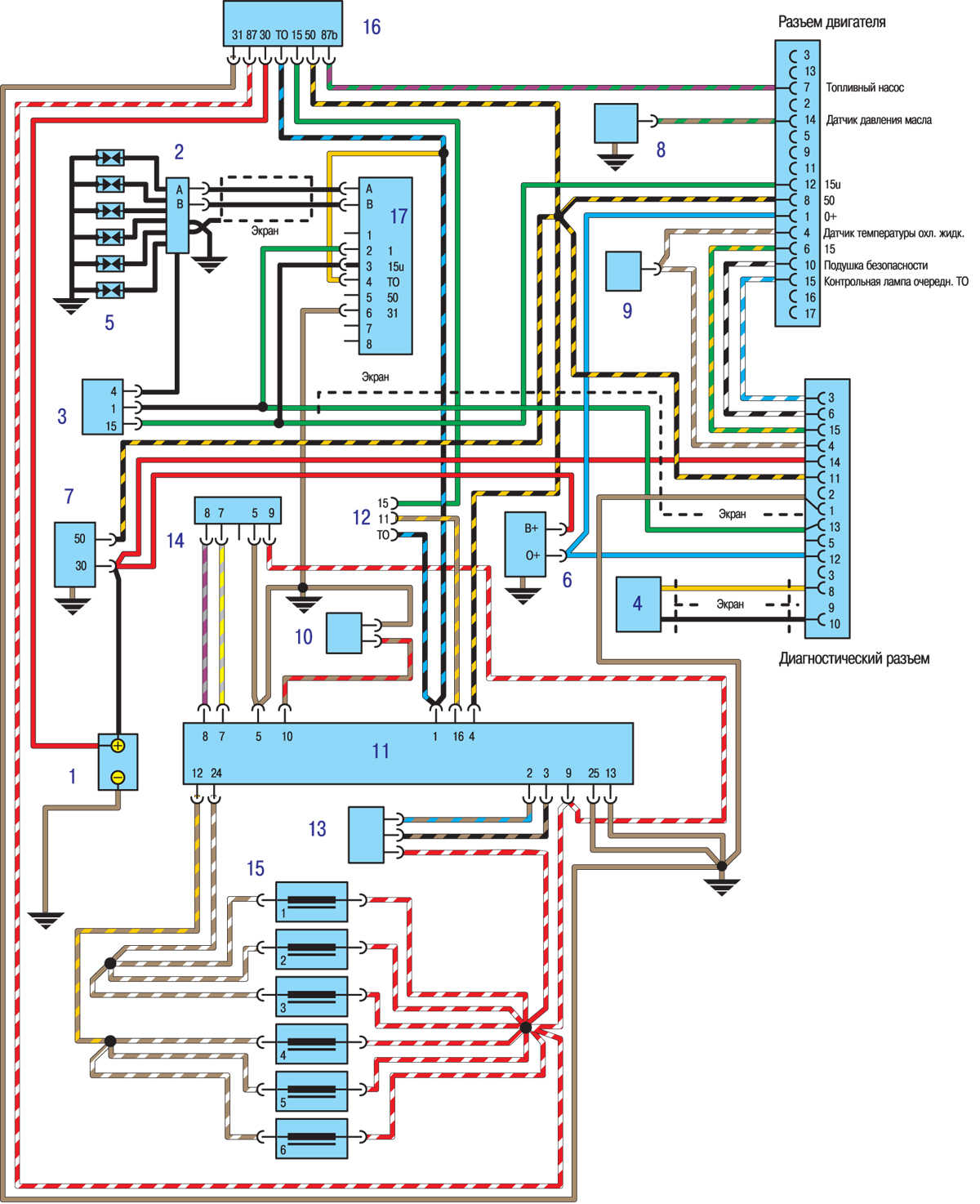

13.2.15 Система впрыска топлива L-Jetronic БМВ 3 (E30)

1. Аккумуляторная батарея
2. Распределитель зажигания
3. Катушка зажигания
4. Датчик угла поворота коленвала
5. Свечи зажигания
6. Генератор
7. Стартер
8. Датчик давления масла
9. Датчик температуры охлаждающей жидкости

10. Датчик температуры блока управления
11. Электронный блок управления
12. Разъем
13. Датчик положения дроссельной заслонки
14. Измеритель расхода воздуха
15. Топливные форсунки
16. Реле топливного насоса
17. Блок управления зажигания
