БМВ 3 (Е30). Электропривод сидений без блока памяти (электросхема)







ОБЩИЕ СВЕДЕНИЯ

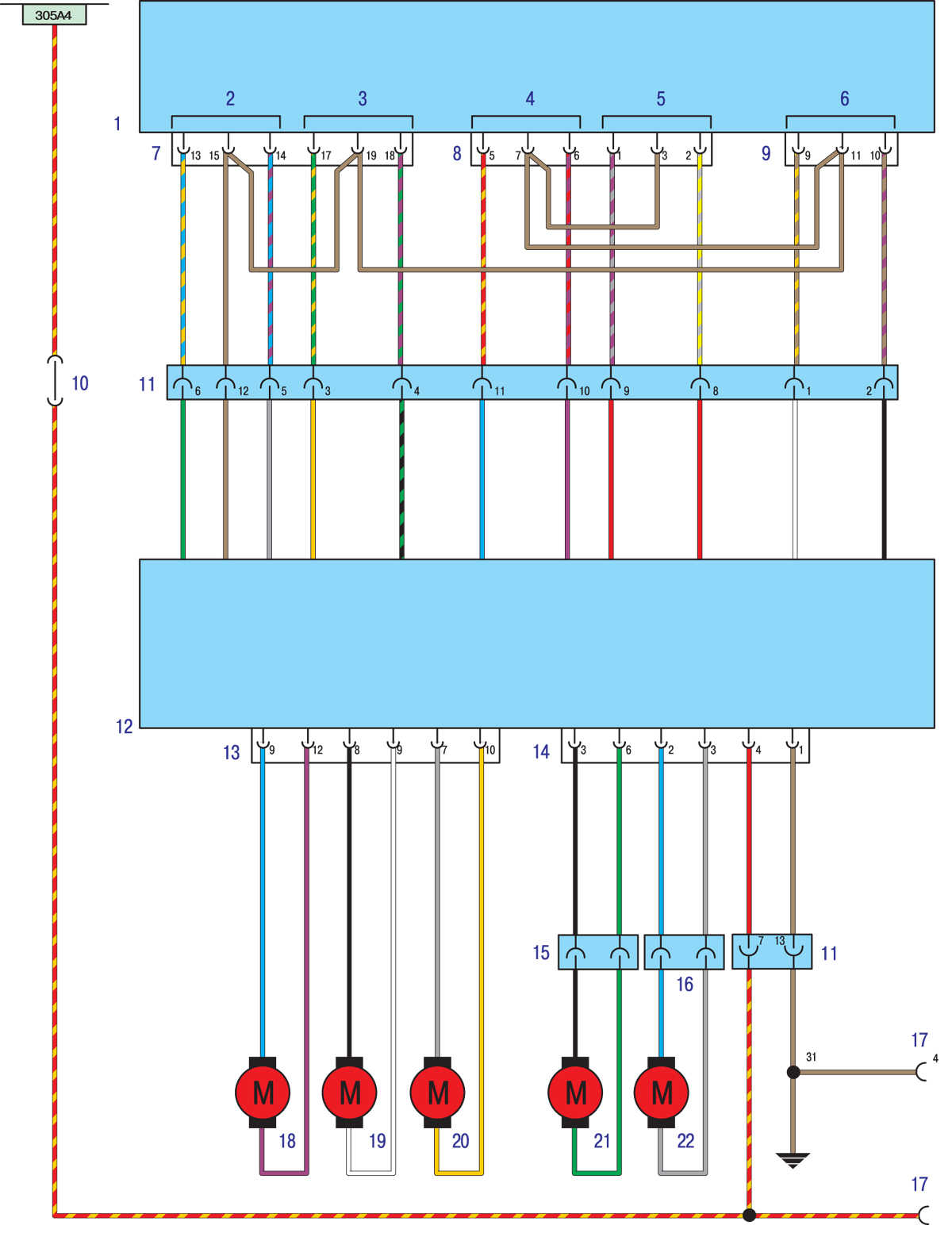

13.2.13 Электропривод сидений без блока памяти БМВ 3 (E30)

1. Переключатель
2. Контактные разъемы регулятора спинки
сиденья
3. Контактные разъемы регулятора положения сиденья
4. Контактные разъемы регулятора подголовника
5. Контактные разъемы регулятора передней
части сиденья по высоте
6. Контактные разъемы регулятора задней части
сиденья по высоте
7. Контактный разъем переключателя
регулятора спинки сиденья/ положения сиденья
8. Контактный разъем переключателя
регулятора подголовника сиденья/ регулятора передней части сиденья по высоте
9. Контактный разъем регулятора задней части сиденья по высоте
10. Переключатель питания
11. Разъем подачи питания к блоку управления
12. Блок управления регулировкой сидений
13. Разъем блока управления для подключения проводки электродвигателей регулятора сиденья
14. Разъем блока управления и проводки электродвигателей регулятора спинки и подголовника
15. Разъем электродвигателя регулятора спинки
16. Разъем электродвигателя регулятора подголовника
17. Разъем проводки к сиденью пассажира
18. Электродвигатель регулятора высоты передней части сиденья
19. Электродвигатель регулятора высоты задней части сиденья
20. Электродвигатель регулятора положения сиденья
21. Электродвигатель регулятора спинки и подголовника
