8.2.5. Трос kick-down-режима

ОБЩИЕ СВЕДЕНИЯ

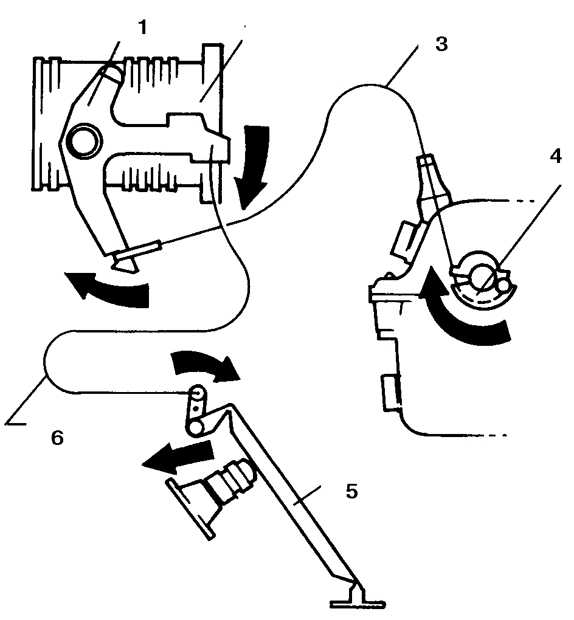

Тросы управления дроссельной заслонкой и автоматической трансмиссией

1. Рычаг дроссельной заслонки
2. Дроссельный патрубок
3. Трос, соединяющий дроссельную заслонку и кулачок блока клапанов трансмиссии
4. Кулачок привода блока клапанов трансмиссии

5. Педаль
6. Трос дроссельной заслонки
Стрелки – направления перемещения рычагов при нажатии на педаль привода дроссельной заслонки.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте регулировку троса дроссельной заслонки (см. подраздел 6.16).

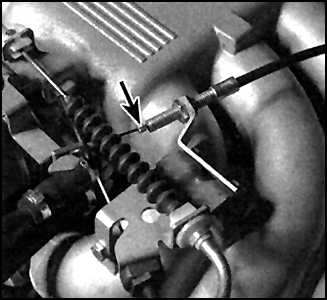

	2. Проверьте зазор между ограничителем и торцом резьбового наконечника оболочки троса. Для регулировки отпустите контргайку, установите оболочку в нужное положение и затяните контргайку.

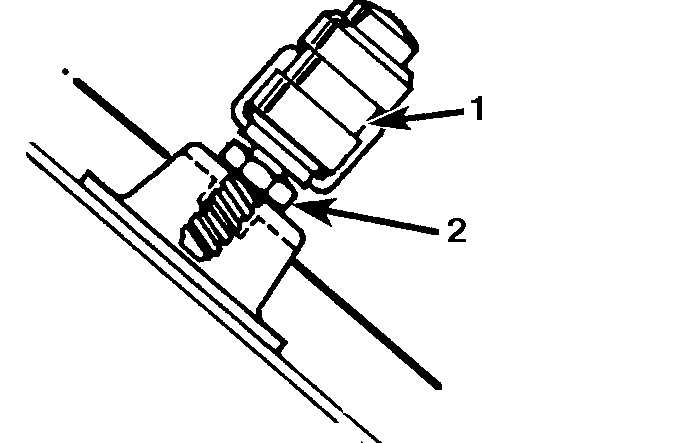

	3. Отпустите контргайку (2) переключателя (1) kick-down-режима под педалью акселератора и заверните переключатель до отказа.
4. Нажмите на педаль акселератора до ощутимого сопротивления, удерживая педаль в этом положении, отверните переключатель kick-down-режима до касания с педалью и затяните контргайку.
5. Проверьте регулировку, нажав на педаль до упора в переключатель и проверив зазор. Если трос отрегулировать таким образом невозможно, то проверьте регулировку троса дроссельной заслонки, при необходимости отрегулируйте. После повторите регулировку троса kick-down-режима.
