7.2.5. Система принудительной вентиляции картера (PCV-система)
Система принудительной вентиляции картера предназначена для снижения
содержания углеводородов в выбросах двигателя из-за отсоса газов из
картера двигателя. Внутрикартерные газы направляются для дожигания в
цилиндрах двигателя.

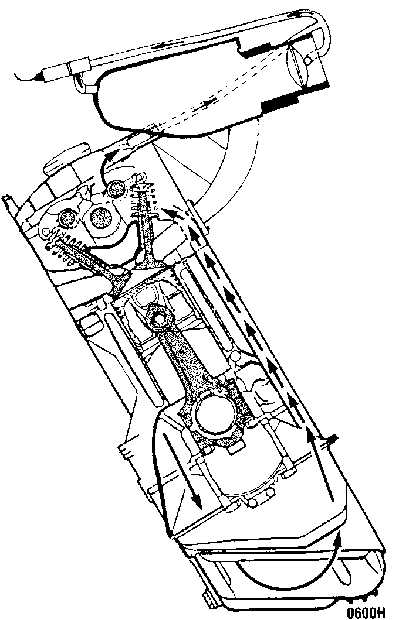

Устройство системы принудительной вентиляции картера (М20)
|
|
Система замкнутого типа. Внутрикартерные газы
направляются прямо в воздушный фильтр под действием
давления внутри двигателя. Газы со свежим воздухом не
смешиваются. В патрубок для выхода газов установлен
пламегаситель. |
Шланг вентиляции картера
|
|
Из крышки головки цилиндров газы выходят через шланг. |
|
|
Фильтр в системе вентиляции картера не предусмотрен,
поэтому периодически прочищайте каналы выхода газов от
грязи и нагара. |
