Fuel System Cautions

CAUTION!

Follow these guidelines to maintain your vehicle’s
performance:
• The use of leaded gasoline is prohibited by Federal

law. Using leaded gasoline can impair engine perfor-
mance and damage the emissions control system.

• An out-of-tune engine or certain fuel or ignition

malfunctions can cause the catalytic converter to
overheat. If you notice a pungent burning odor or
some light smoke, your engine may be out of tune
or malfunctioning and may require immediate ser-
vice. Contact your authorized dealer for service
assistance.

(Continued)

CAUTION! (Continued)

• The use of fuel additives, which are now being

sold as octane enhancers, is not recommended.
Most of these products contain high concentrations
of methanol. Fuel system damage or vehicle perfor-
mance problems resulting from the use of such
fuels or additives is not the responsibility of the
manufacturer and may void or not be covered
under the New Vehicle Limited Warranty.

NOTE:

Intentional tampering with the emissions control

system can result in civil penalties being assessed against
you.

508

STARTING AND OPERATING

Carbon Monoxide Warnings

WARNING!

Carbon monoxide (CO) in exhaust gases is deadly.
Follow the precautions below to prevent carbon
monoxide poisoning:
• Do not inhale exhaust gases. They contain carbon

monoxide, a colorless and odorless gas, which can
kill. Never run the engine in a closed area, such as
a garage, and never sit in a parked vehicle with the
engine running for an extended period. If the
vehicle is stopped in an open area with the engine
running for more than a short period, adjust the
ventilation system to force fresh, outside air into
the vehicle.

(Continued)

WARNING! (Continued)

• Guard against carbon monoxide with proper main-

tenance. Have the exhaust system inspected every
time the vehicle is raised. Have any abnormal
conditions repaired promptly. Until repaired, drive
with all side windows fully open.

ADDING FUEL

Fuel Filler Cap (Gas Cap)

The fuel filler cap is located behind the fuel filler door, on
the passenger side of the vehicle. If the fuel filler cap is
lost or damaged, be sure the replacement fuel filler cap
has been designed for use with this vehicle.

5

STARTING AND OPERATING

509

1. Place the vehicle in PARK (P) position and switch the

ignition LOCK/OFF.

2. Push the center-rear edge of the fuel filler door and

release to open.

3. Remove the fuel filler cap and hang cap by tether on

fill door to prevent damage to body side.

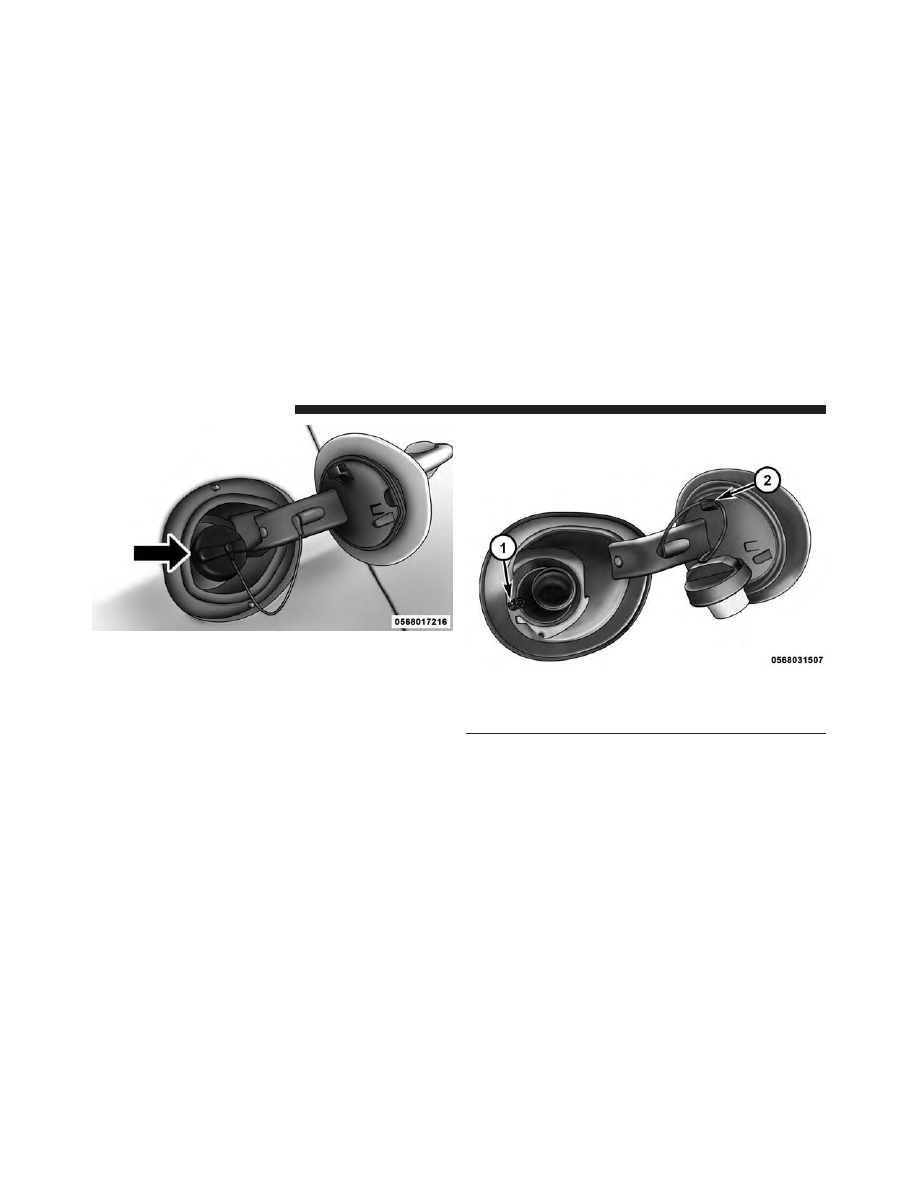

Fuel Filler Cap (Gas Cap)

Fuel Filler Door And Fuel Filler Cap Tether Hook

1 — Fuel Filler Door Actuator
2 — Fuel Filler Cap Tether Hook

510

STARTING AND OPERATING

NOTE:

In certain cold conditions, ice may prevent the

fuel door from opening. If this occurs, lightly push on the
fuel door around the entire perimeter to break the ice
buildup and re-open the door.

4. When the fuel nozzle “clicks” or shuts off, the fuel

tank is full.

5. After you have stopped pumping fuel, remove the fuel

filler nozzle and replace the fuel filler cap.

6. Tighten the gas cap about one-quarter turn until you

hear one click. This is an indication that the cap is
properly tightened.

7. To close the fuel filler door, push the center-rear edge

of the fuel filler door and then release. The fuel door
will close.

WARNING!

• Never have any smoking materials lit in or near the

vehicle when the gas cap is removed or the tank is
being filled.

• Never add fuel when the engine is running. This is

in violation of most state and federal fire regula-
tions and may cause the malfunction indicator light
to turn on.

• A fire may result if gasoline is pumped into a

portable container that is inside of a vehicle. You
could be burned. Always place gas containers on
the ground while filling.

CAUTION!

• Damage to the fuel system or emission control

system could result from using an improper fuel

(Continued)

5

STARTING AND OPERATING

511

CAUTION! (Continued)

filler cap. A poorly fitting cap could let impurities
into the fuel system. Also, a poorly fitting aftermar-
ket cap can cause the “Malfunction Indicator Light
(MIL)” to illuminate, due to fuel vapors escaping
from the system.

• A poorly fitting fuel filler cap may cause the MIL to

turn on.

• To avoid fuel spillage and overfilling, do not “top

off” the fuel tank after filling.

NOTE:

If the gas cap is not tighten properly, the MIL will

come on. Be sure the gas cap is tightened every time the
vehicle is refueled.

VEHICLE LOADING

As required by National Highway Traffic Safety Admin-
istration regulations, your vehicle has a certification label
affixed to the driver’s side door or B-Pillar.

Vehicle Certification Label

Your vehicle has a Vehicle Certification Label attached to
the driver’s door B-Pillar.

The label contains the following information:
• Name of manufacturer
• Month and year of manufacture
• Gross Vehicle Weight Rating (GVWR)
• Vehicle Identification Number (VIN)
• Type of Vehicle
• Month, Day and Hour of Manufacture (MDH)
The bar code allows a computer scanner to read the
Vehicle Identification Number (VIN).

512

STARTING AND OPERATING

Gross Vehicle Weight Rating (GVWR)

The GVWR is the total allowable weight of your vehicle.
This includes driver, passengers, and cargo. The total
load must be limited so that you do not exceed the
GVWR.

Tire Size

The tire size on the Vehicle Certification Label represents
the actual tire size on your vehicle. Replacement tires
must be equal to the load capacity of this tire size.

Rim Size

This is the rim size that is appropriate for the tire size
listed.

Inflation Pressure

This is the cold tire inflation pressure for your vehicle for
all loading conditions up to full GAWR.

Curb Weight

The curb weight of a vehicle is defined as the total weight
of the vehicle with all fluids, including vehicle fuel, at full
capacity conditions, and with no occupants or cargo loaded
into the vehicle. The front and rear curb weight values are
determined by weighing your vehicle on a commercial
scale before any occupants or cargo are added.

Overloading

The load carrying components (springs, tires, wheels,
etc.) of your vehicle will provide satisfactory service as
long as you do not exceed the GVWR.

The best way to figure out the total weight of your
vehicle is to weigh it when it is fully loaded and ready for
operation. Weigh it on a commercial scale to ensure that
it is not over the GVWR.

5

STARTING AND OPERATING

513

Overloading can cause potential safety hazards and
shorten useful service life. Heavier suspension compo-
nents do not necessarily increase the vehicle’s GVWR.

Loading

To load your vehicle properly, first figure out its empty
weight. Store heavier items down low and be sure you
distribute their weight as evenly as possible. Stow all loose
items securely before driving. Improper weight distribu-
tion can have an adverse effect on the way your vehicle
steers and handles, and the way the brakes operate.

CAUTION!

Do not load your vehicle any heavier than the
GVWR. If you do, parts on your vehicle can break, or
it can change the way your vehicle handles. This
could cause you to lose control. Also, overloading can
shorten the life of your vehicle.

TRAILER TOWING

In this section you will find safety tips and information
on limits to the type of towing you can reasonably do
with your vehicle. Before towing a trailer, carefully
review this information to tow your load as efficiently
and safely as possible.

To maintain the New Vehicle Limited Warranty coverage,
follow the requirements and recommendations in this
instruction concerning vehicles used for trailer towing.

Common Towing Definitions

The following trailer towing related definitions will assist
you in understanding the following information:

Gross Vehicle Weight Rating (GVWR)

The GVWR is the total allowable weight of your vehicle.
This includes driver, passengers, cargo and tongue
weight. The total load must be limited so that you do not

514

STARTING AND OPERATING

exceed the GVWR. Refer to “Vehicle Loading/Vehicle
Certification Label” in “Starting And Operating” for
further information.

Gross Trailer Weight (GTW)

The GTW is the weight of the trailer plus the weight of all
cargo, consumables and equipment (permanent or tem-
porary) loaded in or on the trailer in its

⬙loaded and

ready for operation

⬙ condition.

The recommended way to measure GTW is to put your
fully loaded trailer on a vehicle scale. The entire weight
of the trailer must be supported by the scale.

Gross Combination Weight Rating (GCWR)

The GCWR is the total permissible weight of your vehicle
and trailer when weighed in combination.

Gross Axle Weight Rating (GAWR)

The GAWR is the maximum capacity of the front and rear
axles. Distribute the load over the front and rear axles
evenly. Make sure that you do not exceed either the front
or rear GAWR. Refer to “Vehicle Loading/Vehicle Certi-
fication Label” in “Starting And Operating” for further
information.

WARNING!

It is important that you do not exceed the maximum
front or rear GAWR. A dangerous driving condition
can result if either rating is exceeded. You could lose
control of the vehicle and have a collision.

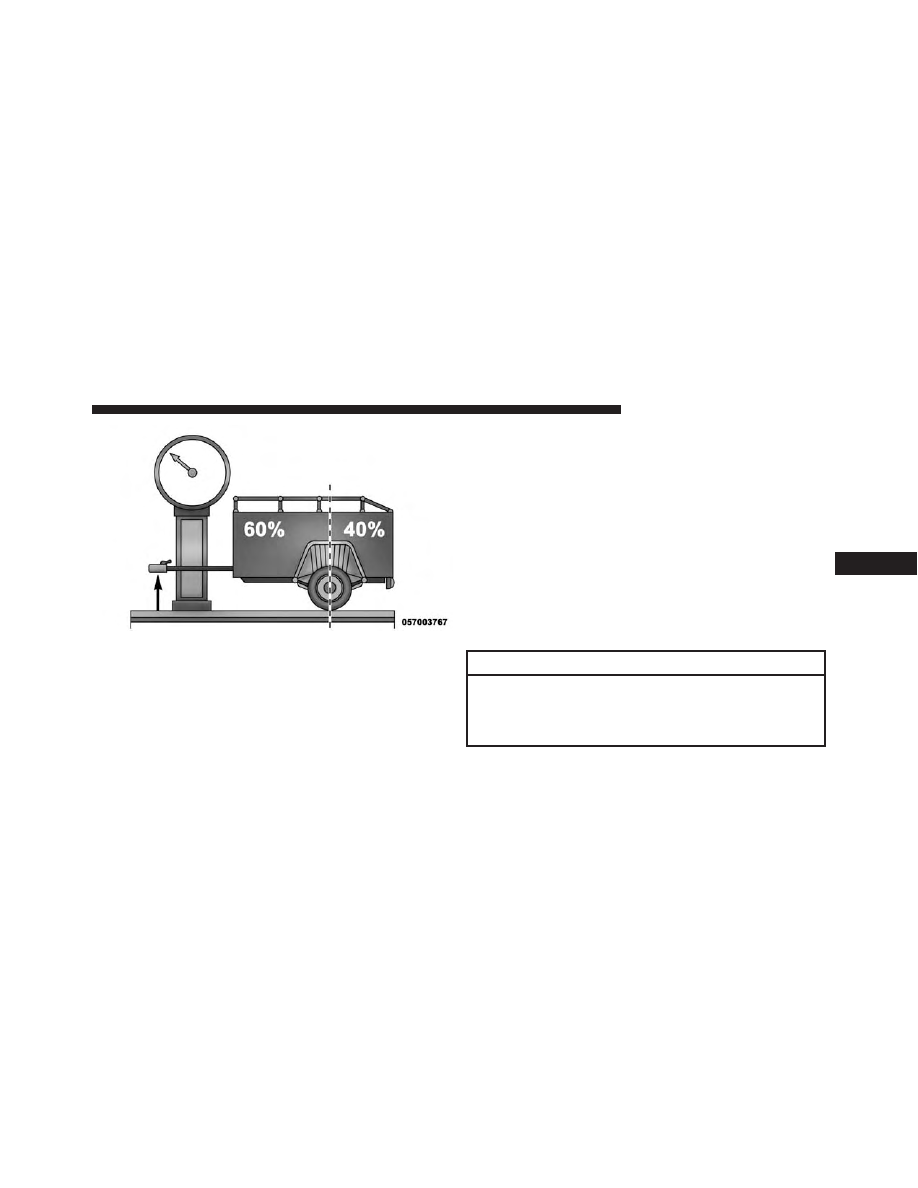

Tongue Weight (TW)

The tongue weight is the downward force exerted on the
hitch ball by the trailer. The recommended tongue weight

5

STARTING AND OPERATING

515

is 10% to 15% of the vehicle’s GTW for a conventional
hitch. You must consider this as part of the load on your
vehicle.

Frontal Area

The frontal area is the maximum height multiplied by the
maximum width of the front of a trailer.

Trailer Sway Control

The trailer sway control is a telescoping link that can be
installed between the hitch receiver and the trailer tongue
that typically provides adjustable friction associated with
the telescoping motion to dampen any unwanted trailer
swaying motions while traveling.

Weight-Carrying Hitch

A weight-carrying hitch supports the trailer tongue
weight, just as if it were luggage located at a hitch ball or
some other connecting point of the truck. These kind of

hitches are the most popular on the market today and
they are commonly used to tow small- and medium-
sized trailers.

Weight-Distributing Hitch

A weight-distributing hitch system works by applying
leverage through spring (load) bars. They are typically
used for heavier loads, to distribute trailer tongue weight
to the tow vehicle’s front axle and the trailer axle(s). When
used in accordance with the manufacturer’s directions, it
provides for a more level ride, offering more consistent
steering and brake control and thereby enhancing towing
safety. The addition of a friction/hydraulic sway control
also dampens sway caused by traffic and crosswinds,
contributing positively to tow vehicle and trailer stability.
Trailer sway control and a weight distributing (load equal-
izing) hitch are recommended for heavier Tongue Weights

516

STARTING AND OPERATING

(TW) and may be required depending on Vehicle and
Trailer configuration/loading to comply with GAWR re-
quirements.

Trailer Hitch Classification

The following chart provides the industry standard for
the maximum trailer weight a given trailer hitch class can
tow and should be used to assist you in selecting the
correct trailer hitch for your intended towing condition.
Refer to the Trailer Towing Weights (Maximum Trailer
Weight Ratings) chart for the Maximum GTW towable
for your given drivetrain.

Trailer Hitch Classification Definitions

Class

Max. Trailer Hitch In-

dustry Standards

Class I - Light Duty

2,000 lbs (907 kg)

Class II - Medium Duty

3,500 lbs (1 587 kg)

Trailer Hitch Classification Definitions

Class

Max. Trailer Hitch In-

dustry Standards

Class III - Heavy Duty

5,000 lbs (2 268 kg)

Class IV - Extra Heavy Duty

10,000 lbs (4 540 kg)

Refer to the “Trailer Towing Weights (Maximum Trailer

Weight Ratings)” chart for the Maximum Gross Trailer

Weight (GTW) towable for your given drivetrain.

All trailer hitches should be professionally installed on
your vehicle.

Trailer Towing Weights (Maximum Trailer Weight
Ratings)

The following chart provides the maximum trailer
weight ratings towable for your given drivetrain.

1.4L Turbo Engine

Trailer towing is not recommended.

5

STARTING AND OPERATING

517

Engine/Transmission

Frontal Area

Max. GTW (Gross Trailer

Wt.)

Max. Tongue Wt. (See

Note)

2.0L and 2.4L Auto/

Man

22 sq ft (2.04 sq m)

1,000 lbs (450 kg)

150 lbs (50 kg)

Refer to local laws for maximum trailer towing speeds.
NOTE: The trailer tongue weight must be considered as part of the combined weight of occupants and cargo
and should never exceed the weight referenced on the Tire and Loading Information placard. Refer to “Tire
Safety Information” in “Starting And Operating” for further information.

Trailer And Tongue Weight

Always load a trailer with 60% to 65% of the weight in
the front of the trailer. This places 10% to 15% of the GTW
on the tow hitch of your vehicle. Loads balanced over the
wheels or heavier in the rear can cause the trailer to sway
severely

from side-to-side which will cause loss of con-

trol of vehicle and trailer. Failure to load trailers heavier
in front is the cause of many trailer collisions.

Never exceed the maximum tongue weight stamped on
your bumper or trailer hitch.

518

STARTING AND OPERATING

Consider the following items when computing the
weight on the rear axle of the vehicle:
• The tongue weight of the trailer.
• The weight of any other type of cargo or equipment

put in or on your vehicle.

• The weight of the driver and all passengers.

NOTE:

Remember that everything put into or on the trailer

adds to the load on your vehicle. Also, additional factory-
installed options, or dealer-installed options, must be con-
sidered as part of the total load on your vehicle. Refer to the
“Tire nd Loading Information Placard” in “Tire Safety
Information” for the maximum combined weight of occu-
pants and cargo for your vehicle.

Towing Requirements

To promote proper break-in of your new vehicle drive-
train components, the following guidelines are recom-
mended:

CAUTION!

• Do not tow a trailer at all during the first 500 miles

(805 km) the new vehicle is driven. The engine, axle
or other parts could be damaged.

(Continued)

5

STARTING AND OPERATING

519

CAUTION! (Continued)

• Then, during the first 500 miles (805 km) that a

trailer is towed, do not drive over 50 mph (80 km/h)
and do not make starts at full throttle. This helps
the engine and other parts of the vehicle wear in at
the heavier loads.

Perform the maintenance listed in the Maintenance
Schedule. Refer to “Maintenance Schedule” for further
information. When towing a trailer, never exceed the
GAWR or GCWR ratings.

WARNING!

Improper towing can lead to a collision. Follow these
guidelines to make your trailer towing as safe as
possible:
• Make certain that the load is secured in the trailer

and will not shift during travel. When trailering
cargo that is not fully secured, dynamic load shifts
can occur that may be difficult for the driver to
control. You could lose control of your vehicle and
have a collision.

• When hauling cargo or towing a trailer, do not

overload your vehicle or trailer. Overloading can
cause a loss of control, poor performance or dam-
age to the brakes, axle, engine, transmission, steer-
ing, suspension, chassis structure or tires.

• Safety chains must always be used between your

vehicle and trailer. Always connect the chains to

(Continued)

520

STARTING AND OPERATING

WARNING! (Continued)

the frame or hook retainers of the vehicle hitch.
Cross the chains under the trailer tongue and allow
enough slack for turning corners.

• Vehicles with trailers should not be parked on a

grade. When parking, apply the parking brake on
the tow vehicle. Put the tow vehicle automatic
transmission in PARK. With a instruction transmis-
sion, shift the transmission into REVERSE. Always
block or

ⴖchockⴖ the trailer wheels.

• GCWR must not be exceeded.

(Continued)

WARNING! (Continued)

• Total weight must be distributed between the tow

vehicle and the trailer such that the following four
ratings are not exceeded:

1. GVWR

2. GTW

3. GAWR

4. Tongue weight rating for the trailer hitch uti-
lized.

5

STARTING AND OPERATING

521

Towing Requirements — Tires
• Do not attempt to tow a trailer while using a compact

spare tire.

• Proper tire inflation pressures are essential to the safe

and satisfactory operation of your vehicle. Refer to
“Tires – General Information” in “Starting And Oper-
ating” for proper tire inflation procedures.

• Check the trailer tires for proper tire inflation pres-

sures before trailer usage.

• Check for signs of tire wear or visible tire damage

before towing a trailer. Refer to “Tires – General
Information” in “Starting And Operating” for the
proper inspection procedure.

• When replacing tires, refer to “Tires – General Infor-

mation” in “Starting And Operating” for proper tire

replacement procedures. Replacing tires with a higher
load carrying capacity will not increase the vehicle’s
GVWR and GAWR limits.

Towing Requirements — Trailer Brakes

• Do not interconnect the hydraulic brake system or

vacuum system of your vehicle with that of the trailer.
This could cause inadequate braking and possible
personal injury.

• An electronically actuated trailer brake controller is

required when towing a trailer with electronically
actuated brakes. When towing a trailer equipped with
a hydraulic surge actuated brake system, an electronic
brake controller is not required.

• Trailer brakes are recommended for trailers over

1,000 lbs (450 kg) and required for trailers in excess of
2,000 lbs (907 kg).

522

STARTING AND OPERATING

CAUTION!

If the trailer weighs more than 1,000 lbs (450 kg)
loaded, it should have its own brakes and they
should be of adequate capacity. Failure to do this
could lead to accelerated brake lining wear, higher
brake pedal effort, and longer stopping distances.

WARNING!

• Do not connect trailer brakes to your vehicle’s

hydraulic brake lines. It can overload your brake
system and cause it to fail. You might not have
brakes when you need them and could have a
collision.

• Towing any trailer will increase your stopping

distance. When towing, you should allow for addi-
tional space between your vehicle and the vehicle

(Continued)

WARNING! (Continued)

in front of you. Failure to do so could result in a
collision.

Towing Requirements — Trailer Lights And Wiring

Whenever you pull a trailer, regardless of the trailer size,
stop lights and turn signals on the trailer are required for
motoring safety.

The Trailer Tow Package may include a four-pin and
seven-pin wiring harness. Use a factory approved trailer
harness and connector.

NOTE:

Do not cut or splice wiring into the vehicle’s

wiring harness.

The electrical connections are all complete to the vehicle,
but you must mate the harness to a trailer connector.
Refer to the following illustrations.

5

STARTING AND OPERATING

523
