• Check Gascap (refer to “Adding Fuel” in Section 5 of

this instruction for more details)

• Oil Change Required (with a single chime)

Oil Change Required

Your vehicle is equipped with an engine oil change
indicator system. The “Oil Change Required” message
will flash in the EVIC display for approximately 10
seconds after a single chime has sounded to indicate the
next scheduled oil change interval. The engine oil change
indicator system is duty cycle based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON position. To
turn off the message temporarily, press and release the
Menu button. To reset the oil change indicator system
(after performing the scheduled maintenance) perform
the following procedure:

1. Turn the ignition switch to the ON position (Do not
start the engine).

2. Fully depress the accelerator pedal slowly three times
within 10 seconds.

3. Turn the ignition switch to the LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

Trip Functions

Press and release the MENU button until one of the
following Trip Functions displays in the EVIC:

• Average Fuel Economy / Fuel Saver Mode
• Distance To Empty
• Trip A
• Trip B

188

UNDERSTANDING YOUR INSTRUMENT PANEL

• Elapsed Time
• Display Units of Measure in

Press the SCROLL button to cycle through all the Trip
Computer functions.

The Trip Functions mode displays the following:

• Average Fuel Economy / Fuel Saver Mode
Shows the average fuel economy since the last reset.
When the fuel economy is reset, the display will read
“RESET” or show dashes for two seconds. Then, the
history information will be erased, and the averaging will
continue from the last fuel average reading before the
reset.

Vehicles with the 5.7L Multi-Displacement System (MDS)
may be equipped with the FUEL SAVER MODE in the
Trip Functions of the EVIC. The FUEL SAVER MODE
message will display above the average fuel economy in
the EVIC display. This message will appear whenever

MDS allows the engine to operate on four cylinders,
which will vary depending on driving habits and vehicle
usage.

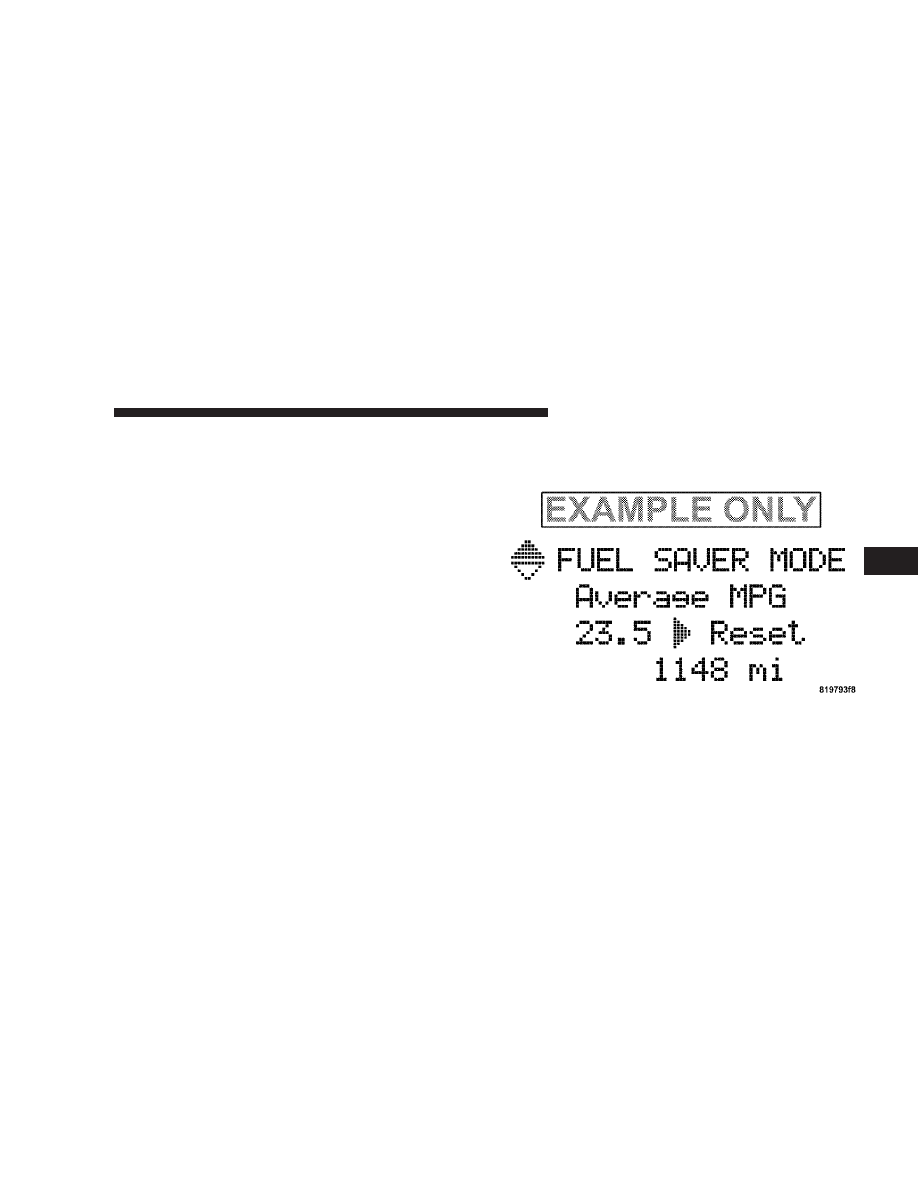

4 Cylinder Operation - MDS On

UNDERSTANDING YOUR INSTRUMENT PANEL

189

4

This feature allows you to monitor when the MDS
switches off the fuel on four of the eight cylinders and it
can be used to modify driving habits in order to increase
the time in which the fuel saver mode is active.

• Distance To Empty (DTE)
Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance is
determined by a weighted average of the instantaneous
and average fuel economy, according to the current fuel
tank level. DTE cannot be reset through the FUNCTION
SELECT button.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE displayed value.

• When the DTE value is less than 30 miles (48 km)

estimated driving distance, the DTE display will
change to a text display of

9LOW FUEL.9 This display

will continue until the vehicle runs out of fuel. Adding
a significant amount of fuel to the vehicle will turn off
the

9LOW FUEL9 text and a new DTE value will

display.

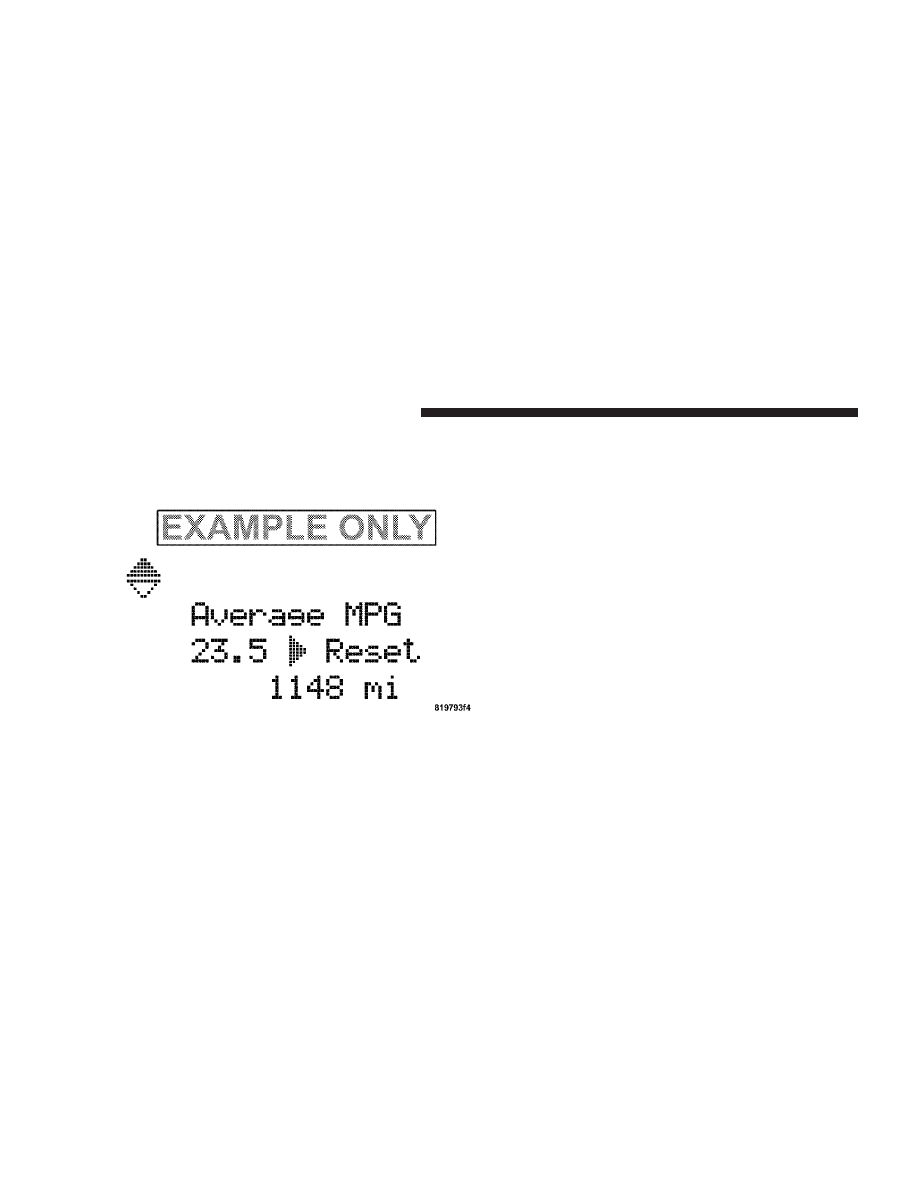

8 Cylinder Operation - MDS Off

190

UNDERSTANDING YOUR INSTRUMENT PANEL

• Trip A
Shows the total distance traveled for trip A since the last
reset.

• Trip B
Shows the total distance traveled for trip B since the last
reset.

• Elapsed Time
Shows the total elapsed time of travel since the last reset
when the ignition switch is in the ACC position. Elapsed
time will increment when the ignition switch is in the ON
or START position.

• Display Units of Measure in:
To make your selection, press and release the FUNC-
TION SELECT button until “US” or “METRIC” appears.

To Reset The Display
Reset will only occur while a resettable function is being
displayed. Press and release the FUNCTION SELECT

button once to clear the resettable function being dis-
played. To reset all resettable functions, press and release
the FUNCTION SELECT button a second time within 3
seconds of resetting the currently displayed function
(>Reset ALL will display during this 3 second window).

Compass Display

The compass readings indicate the direction
the vehicle is facing. Press and release the
compass button to display one of eight com-
pass readings and the outside temperature.

Automatic Compass Calibration
This compass is self-calibrating, which eliminates the
need to set the compass instructionly. When the vehicle is
new, the compass may appear erratic and the EVIC will
display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more

COM-

PASS

Button

UNDERSTANDING YOUR INSTRUMENT PANEL

191

4

360° turns (in an area free from large metal or metallic
objects) until the “CAL” message displayed in the EVIC
turns off. The compass will now function normally.

Instruction Compass Calibration
If the compass appears erratic and the “CAL” message
does not appear in the EVIC display, you must put the
compass into the Calibration Mode instructionly as follows:

1. Turn on the ignition switch.

2. Press and hold the compass button for approximately
2 seconds.

3. Press the SCROLL button until “Calibrate Compass”
displays in the EVIC.

4. Press and release the FUNCTION SELECT button to
start the calibration. The message “CAL” will display in
the EVIC.

5. Complete one or more 360° turns (in an area free from
large metal or metallic objects) until the “CAL” message
turns off. The compass will now function normally.

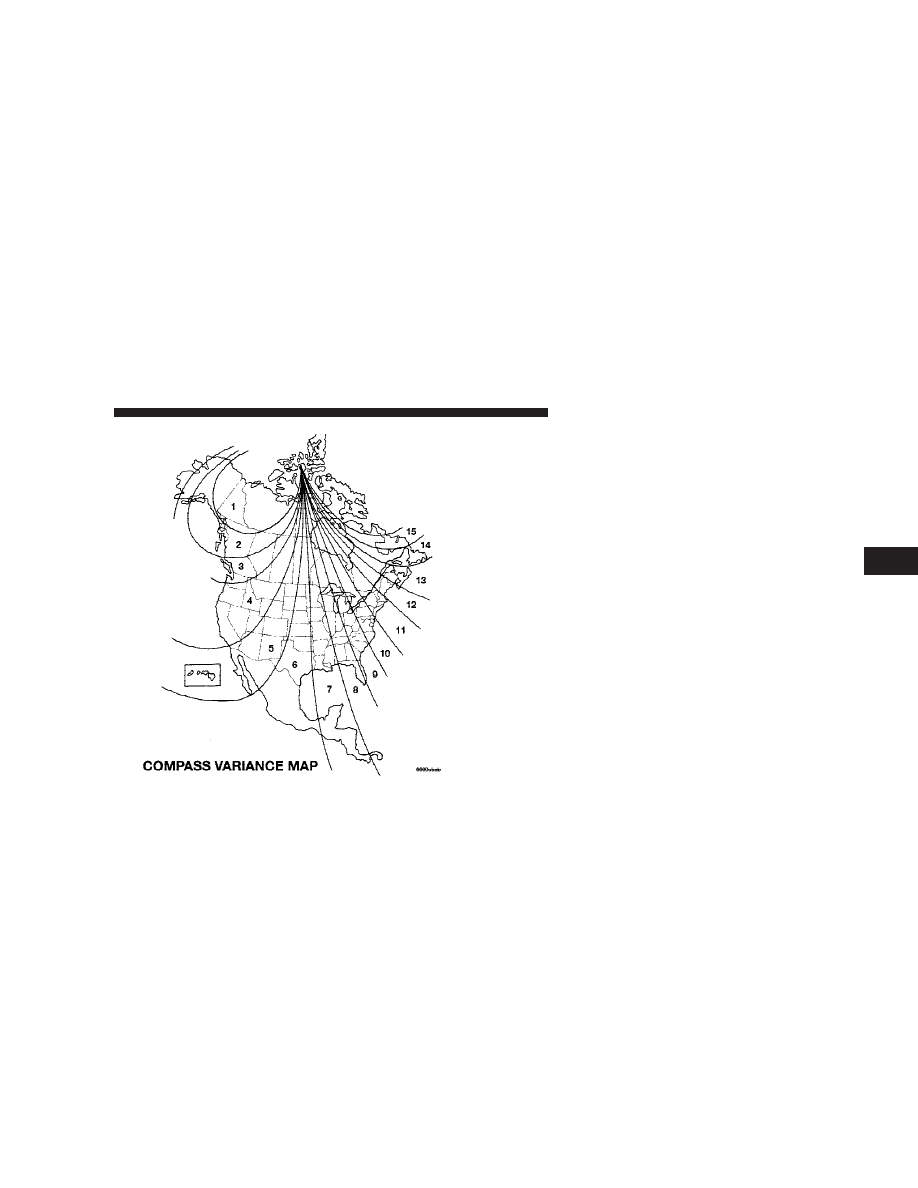

Compass Variance
Compass Variance is the difference between magnetic
North and Geographic North. In some areas of the
country, the difference between magnetic and geographic
North is great enough to cause the compass to give false
readings. If this occurs, the compass variance must be set
using the following procedure:

NOTE:

Magnetic materials should be kept away from

the overhead console. This is where the compass sensor is
located.

192

UNDERSTANDING YOUR INSTRUMENT PANEL

1. Turn the ignition switch ON.

2. Press and hold the compass button for approximately
2 seconds.

3. Press the SCROLL button until “Compass Variance”
message and the last variance zone number displays in
the EVIC.

4. Press and release FUNCTION SELECT button until
the proper variance zone is selected according to the
map.

5. Press and release the compass button to exit.

Telephone — If Equipped

Press and release the MENU button until “Telephone”
displays in the EVIC.

When the appropriate conditions exist, the EVIC pro-
vides the following telephone information:

UNDERSTANDING YOUR INSTRUMENT PANEL

193

4

• Phone status: idle, voice mail, roaming, battery

strength, and signal strength in increments of 20
percent.

• Call status: Incoming call, connecting, connected, air

time in minutes and seconds, call ended, call failed,
roaming, and no phone connection.

• UConnect Active.
• Caller ID phone number display.

When the appropriate conditions exist, and if supported
by the cell phone, the EVIC will display the following
telephone symbols:

The EVIC displays this symbol to indicate the
signal strength of the UConnect™ phone. The
number of horizontal bars increases as the
strength of the UConnect™ phone signal in-
creases.

The EVIC displays this symbol to indicate an
incoming call.

The EVIC displays this symbol to indicate that
the UConnect™ phone is currently in analog
mode.

The EVIC displays this symbol to indicate that
the UConnect™ phone is currently roaming.

Signal

Strength

Incom-

ing Call

Analog

Roam-

ing

194

UNDERSTANDING YOUR INSTRUMENT PANEL

The EVIC displays this symbol to indicate that
you have voice mail.

The EVIC displays this symbol to indicate a
text message.

The EVIC displays this symbol to indicate the
battery strength of the UConnect™ phone.

The EVIC displays this symbol to indicate that
a phone connection has been made.

The EVIC displays this symbol to indicate that
the UConnect™ phone is currently not avail-
able.

Navigation — If Equipped

Navigation Display Control
Press and release the MENU button until Navigation
displays in the EVIC. When the Navigation System is On,
the steering wheel buttons can be used to select the Map
or Menu display on the Navigation Unit. When the Menu

Voice

Mail

Text

Message

Battery

Strength

Call in

Progress

Phone

Not

Avail-

able

UNDERSTANDING YOUR INSTRUMENT PANEL

195

4

display is active, the SCROLL button can be used to scroll
through the list, the FUNCTION SELECT button can be
used to select an item, and the AUDIO MODE button can
be used to return to the previous menu. When the Map
display is active, pressing the FUNCTION SELECT but-
ton will change the Navigation Unit Display to the Menu.

Turn By Turn Directions
The EVIC displays turn-by-turn directions to a pro-
grammed destination when Turn by Turn Navigation is
enabled through Personal Settings. When enabled, the
EVIC displays the name of the approaching road at the
top of the screen, followed by an arrow to indicate the
direction to turn the vehicle, and a count down to
indicate the distance to the turn.

NOTE:

Refer to your “Navigation User’s Instruction” for

detailed operating instructions.

Personal Settings (Customer Programmable
Features)

Personal Settings allows the driver to set and recall
features when the transmission is in PARK.

Press and release the MENU button until Personal Set-
tings displays in the EVIC.

Use the SCROLL button to display one of the following
choices:

“Language”
When in this display you may select one of five lan-
guages for all display nomenclature, including the trip
functions and the navigation system (if equipped). Press
the FUNCTION SELECT button while in this display to
select English, Espanol, Deutsch, Italiano, or Francais.
Then, as you continue, the information will display in the
selected language.

196

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

The EVIC will not change the UConnect™

language selection. Please refer to “Language Selection”
in the HANDS–FREE COMMUNICATION (UConnect™)
section of this instruction for details.

“Lock Doors Automatically at 15 mph (24 Km/h)”
When ON is selected, all doors will lock automatically
when the vehicle reaches a speed of 15 mph (24 km/h).
To make your selection, press and release the FUNC-
TION SELECT button until “ON” or “OFF” appears.

“Unlock Doors Automatically on Exit”
When ON is selected, all doors will unlock when the
vehicle is stopped and the transmission is in the “P”
(Park) or “N” (Neutral) position and the driver’s door is
opened. To make your selection, press and release the
FUNCTION SELECT button until “ON” or “OFF” ap-
pears.

“Remote Key Unlock”
When Driver Door 1st Press is selected, only the driver’s
door will unlock on the first press of the remote keyless
entry unlock button. When Driver Door 1st Press is
selected, you must press of the remote keyless entry
unlock button twice to unlock the passenger’s doors.
When All Doors 1st Press is selected, all of the doors will
unlock on the first press of the remote keyless entry
unlock button. To make your selection, press and release
the FUNCTION SELECT button until “Driver Door 1st
Press” or “All Doors 1st Press” appears.

“Sound Horn with Remote Key Lock”
When ON is selected, a short horn sound will occur when
the remote keyless entry “Lock” button is pressed. This
feature may be selected with or without the flash lights
on lock/unlock feature. To make your selection, press
and release the FUNCTION SELECT button until “ON”
or “OFF” appears.

UNDERSTANDING YOUR INSTRUMENT PANEL

197

4

“Flash Lights with Remote Key Lock”
When ON is selected, the front and rear turn signals will
flash when the doors are locked or unlocked with the
remote keyless entry transmitter. This feature may be
selected with or without the sound horn on lock feature
selected. To make your selection, press and release the
FUNCTION SELECT button until “ON” or “OFF” ap-
pears.

“Headlights On with Wipers” (Available with Auto
Headlights Only)
When ON is selected, and the headlight switch is in the
AUTO position, the headlights will turn on approxi-
mately 10 seconds after the wipers are turned on. The
headlights will also turn off when the wipers are turned
off if they were turned on by this feature. To make your
selection, press and release the FUNCTION SELECT
button until “ON” or “OFF” appears.

NOTE:

Turning the headlights on during the daytime

causes the instrument panel lights to dim. To increase the
brightness, refer to “Lights” in Section 3 of this instruction.

“Delay Turning Headlights Off”
When this feature is selected, the driver can choose to
have the headlights remain on for 0, 30, 60, or 90 seconds
when exiting the vehicle. To make your selection, press
and release the FUNCTION SELECT button until “0,”
“30,” “60,” or “90” appears.

“Turn Headlights On with Remote Key Unlock”
When this feature is selected, the headlights will activate
and remain on for up to 90 seconds when the doors are
unlocked with the remote keyless entry transmitter. To
make your selection, press and release the FUNCTION
SELECT button until “OFF,” “30 sec.,” “60 sec.,” or “90
sec.” appears.

198

UNDERSTANDING YOUR INSTRUMENT PANEL

“Delay Power Off to Accessories Until Exit”
When this feature is selected, the power window
switches, radio, hands–free system (if equipped), DVD
video system (if equipped), power sunroof (if equipped),
and power outlets will remain active for up to 60 minutes
after the ignition switch is turned off. Opening a vehicle
door will cancel this feature. To make your selection,
press and release the FUNCTION SELECT button until
“Off,” “45 sec.,” “5 min.,” “10 min.,” “30 min.,” or “60
min.” appears.

“Confirmation of Voice Commands” — If
Equipped
When ON is selected, all voice commands from the
UConnect™ system are confirmed. To make your selec-
tion, press and release the FUNCTION SELECT button
until “ON” or “OFF” appears.

“Turn by Turn Navigation” — If Equipped
When ON is selected, the Turn-by-Turn directions will
appear in the display as the vehicle approaches a desig-
nated turn within a programmed route. To make your
selection, press and release the FUNCTION SELECT
button until “ON” or “OFF” appears.

“Display Units of Measure in”
The EVIC, odometer, and navigation system (if
equipped) can be changed between English and Metric
units of measure. To make your selection, press and
release the FUNCTION SELECT button until “US” or
“METRIC” appears.

UNDERSTANDING YOUR INSTRUMENT PANEL

199

4

RADIO GENERAL INFORMATION

Radio Broadcast Signals

Your new radio will provide excellent reception under
most operating conditions. Like any system, however, car
radios have performance limitations, due to mobile op-
eration and natural phenomena, which might lead you to
believe your sound system is malfunctioning. To help
you understand and save you concern about these “ap-
parent” malfunctions, you must understand a point or
two about the transmission and reception of radio sig-
nals.

Two Types of Signals

There are two basic types of radio signals... AM (Ampli-
tude Modulation), in which the transmitted sound causes
the amplitude, or height, of the radio waves to vary... and
FM (Frequency Modulation), in which the frequency of
the wave is varied to carry the sound.

Electrical Disturbances

Radio waves may pick up electrical disturbances during
transmission. They mainly affect the wave amplitude,
and thus remain a part of the AM reception. They
interfere very little with the frequency variations that
carry the FM signal.

AM Reception

AM sound is based on wave amplitude, so AM reception
can be disrupted by such things as lightning, power lines
and neon signs.

FM Reception

Because FM transmission is based on frequency varia-
tions, interference that consists of amplitude variations
can be filtered out, leaving the reception relatively clear,
which is the major feature of FM radio.

200

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

For vehicles not equipped with the Electronic

Vehicle Information Center (EVIC), the radio, steering
wheel radio controls (if equipped), and 6 disc CD/DVD
changer (if equipped) will remain active for 10 minutes
after the ignition switch is turned off. Opening either
front door will cancel this feature.

NOTE:

For vehicles equipped with the Electronic Ve-

hicle Information Center (EVIC), the radio, steering
wheel radio controls (if equipped), and 6 disc CD/DVD
changer (if equipped) will remain active for up to 60
minutes after the ignition switch is turned off. Opening
either front door will cancel this feature. The time is
programmable. For details, refer to “Delay Power Off to
Accessories Until Exit,” under “Personal Settings (Cus-
tomer Programmable Features),” under “Electronic Ve-
hicle Information Center (EVIC)” in Section 4 of this
instruction.

SALES CODE REN — MULTIMEDIA SYSTEM — IF
EQUIPPED

NOTE:

The sales code is located on the lower right side

of the unit’s faceplate.

The REN multimedia system contains a radio, CD/DVD
player, USB port, a 20 gigabyte Hard Drive (HDD), and a
“JukeBox” (virtual CD changer). Sirius Satellite Radio is
optional. The 6.5-inch touch screen allows for easy menu
selection.

A 20 gigabyte Hard Drive (HDD) allows uploads of
music and photos from CDs or through the USB port.
While the Gracenote database finds the artist, track, and
title for the music.

An auxiliary input jack permits passengers to listen to a
portable MP3 player through the vehicle’s speakers. For
vehicles equipped with the Vehicle Entertainment System
(VES), separate audio outputs allow passengers to listen

UNDERSTANDING YOUR INSTRUMENT PANEL

201

4

to the car speakers while different audio tracks play
through the system’s wireless headphones. This means
rear seat passengers can watch a DVD on the optional
rear-seat entertainment system while the driver and front
seat passenger listen to the radio.

Other special features include direct tune, music type
selections, easy store presets, backup camera display for
vehicles equipped with a backup camera, and on some
models a dual display screen operation. Refer to your
Radio Specific User’s Instruction for detailed operating
instructions.

Operating Instructions — Satellite Radio (If
Equipped)

Refer to your Radio Specific User’s Instruction for detailed
operating instructions.

Operating Instructions — Hands-Free
Communication (UConnect™) (If Equipped)

Refer to “Hands-Free Communication (UConnect™)” in
Section 3 of this instruction for detailed operating instruc-
tions.

Clock Setting Procedure

Setting the Clock

1. Turn on the system.

2. Touch the screen where the time is displayed. The
clock setting menu will appear on the screen.

3. To move the hour forward, touch the screen where the
word “Hour” with the arrow pointing upward is dis-
played. To move the hour backward, touch the screen
where the word “Hour” with the arrow pointing down-
ward is displayed.

202

UNDERSTANDING YOUR INSTRUMENT PANEL

4. To move the minute forward, touch the screen where
the word “Min” with the arrow pointing upward is
displayed. To move the minute backward, touch the
screen where the word “Min” with the arrow pointing
downward is displayed.

5. To save the new time setting, touch the screen where
the word “Save” is displayed.

Changing Daylight Savings Time
When selected, this feature will display the time of day in
daylight savings time. Proceed as follows to change the
current setting:

1. Turn on the system.

2. Touch the screen where the time is displayed. The
clock setting menu will appear on the screen.

3. When this feature is on, a check mark will appear in
the box next to the words “Daylight Savings.” Touch the
screen where the words “Daylight Savings” are dis-
played to change the current setting.

Show Time if Radio is Off
When selected, this feature will display the time of day
on the touch screen when the system is turned off.
Proceed as follows to change the current setting:

1. Turn on the system.

2. Touch the screen where the time is displayed. The
clock setting menu will appear on the screen.

3. When this feature is on, a check mark will appear in
the box next to the words “Show Time if Radio is Off.”
Touch the screen where the words “Show Time if Radio is
Off” are displayed to change the current setting.

UNDERSTANDING YOUR INSTRUMENT PANEL

203

4
