Ауди А3. Снятие и установка центральной консоли

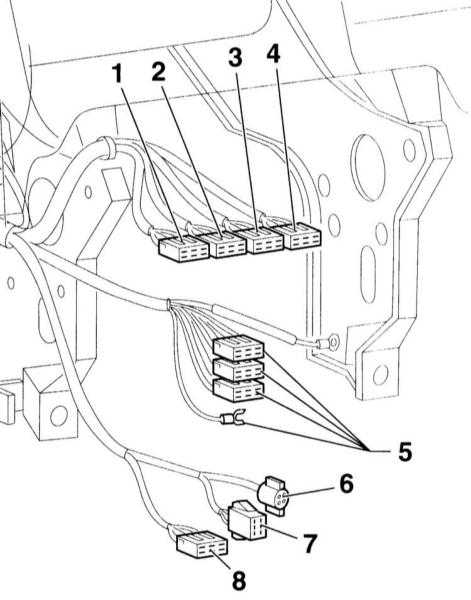

Электрические разъемы центральной консоли


1– обогрев сиденья водителя
2 – обогрев заднего стекла
3 – сигнализатор
4 – обогрев сиденья переднего пассажира
5 – радиоприемник
6 – прикуриватель
7 – подсветка пепельницы
8 – диагностический разъем

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите пепельницу спереди.

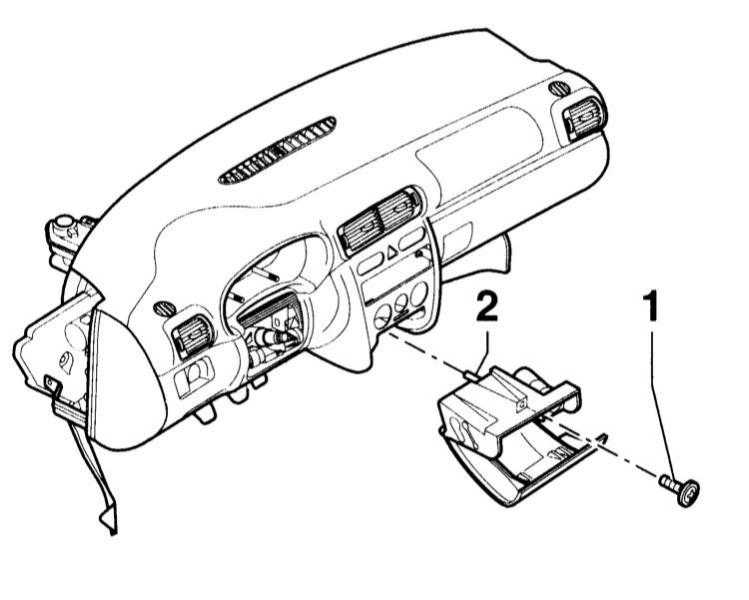

13.11 Снятие и установка центральной консоли Ауди A3 2. Выверните винт –1–.
3. Расстыкуйте разъем.

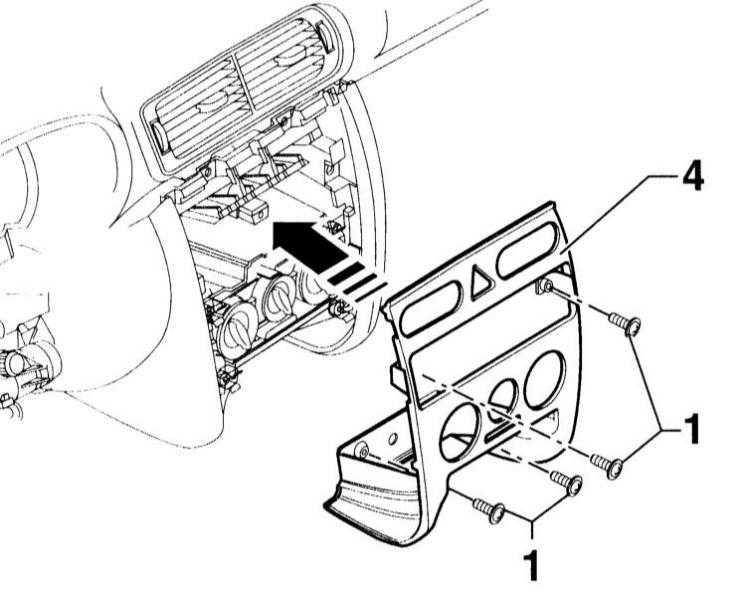

13.11 Снятие и установка центральной консоли Ауди A3 4. Снимите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.
5. Выверните винты –1– облицовки –4– .
6. Снимите облицовку –4–.
7. Снимите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.
8. Снимите полку со стороны водителя, обратитесь к подразделу Снятие и установка кармана со стороны водителя.

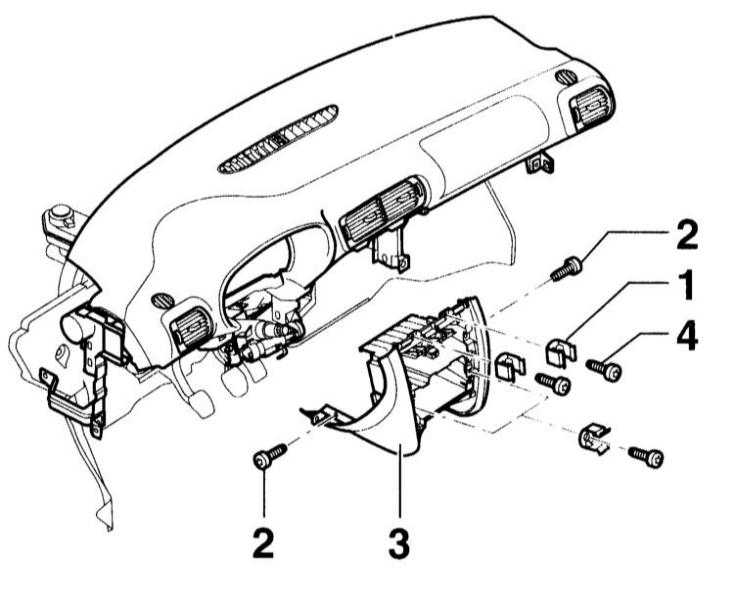

13.11 Снятие и установка центральной консоли Ауди A3 9. Выверните 4 винта –4– с пружинными зажимами –1– .
10. Выверните 2 винта –2–.
11. Немного потяните вперед центральную консоль –3– и отсоедините электрические провода.
12. Сместите вперед и снимите центральную консоль.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите центральную консоль.
2. Присоедините согласно иллюстрации штекерные соединения.
3. Установите центральную консоль в рабочее положение.
13.11 Снятие и установка центральной консоли Ауди A3 4. Затяните винты –2– моментом 4 Н•м.
5. Затяните винты –4– моментом 4 Н•м, не забудьте о скобах.
ВНИМАНИЕ

установке центральной консоли пружинные скобы –1– вверху должны стоять вертикально, внизу горизонтально.


6. Установите полку со стороны водителя, обратитесь к подразделу Снятие и установка кармана со стороны водителя.
7. Установите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.
13.11 Снятие и установка центральной консоли Ауди A3 8. Установите козырек –4– и прижмите ее. Козырек должен зафиксироваться.
9. Затяните винты –1– небольшим моментом 1.2 Н•м.
10. Установите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.
11. Установите пепельницу спереди и введите резиновый держатель –2– в панель приборов.
12. Состыкуйте разъем прикуривателя и подсветки пепельницы.
13. Затяните винты –1– небольшим моментом 1.2 Н•м.
