Ауди А3. Снятие и установка нижней центральной консоли

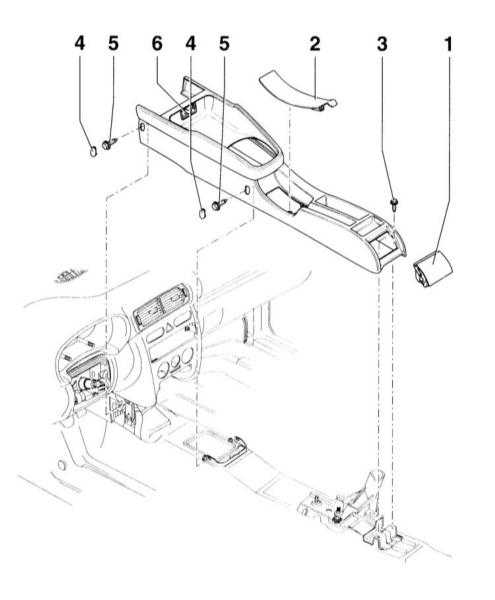

Элементы крепления центральной консоли
1
– задняя пепельница
2 – крышка перед стояночным тормозом
3 – винт, 4 Н•м
4 – крышка
5 – винт |
винт передний, 1.5 Н•м
винт задний, 4 Н•м
6 – диагностический штекер |
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Откройте
крышку пепельницы –1– и выньте пепельницу вверх. |
2. Выверните
винты –3–. |
3. Снимите
крышку перед стояночным тормозом. |
4. Подденьте
отверткой и снимите крышку –4–. |
5. Выверните
4 винта –5–. |
6. Снимите
подлокотник, если он имеется, обратитесь к
подразделу Снятие
и установка подлокотника. |
7. Переместите
рычаг переключения скоростей или селектор в
заднее положение. |
8. Снимите
диагностический штекер подушки безопасности,
обратитесь к подразделу Снятие
и установка диагностического штекера систем
безопасности. |
9. Полностью
затяните стояночный тормоз. |
10. Нажмите
кожух рычага переключения или селектора внизу
вперед и выверните наружу. Разрежьте бокорезами
хомут и снимите кожух с рукояткой вверх. |
11. Приподнимите
центральную консоль сзади и снимите ее вверх. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Переместите
рычаг переключения скоростей или селектор в
заднее положение. |
2. Установите
центральную консоль сверху. |
3. Наденьте
кожух рычага переключения скоростей или
селектора на штангу и закрепите новым хомутом. |
4. При
необходимости установите подлокотник, обратитесь
к подразделу Снятие
и установка подлокотника. |
5. Зафиксируйте
диагностический штекер. |
6. Отпустите
стояночный тормоз. |
7. Вверните
4 винта –5–. Передний затяните моментом 1.5 Н•м,
задний моментом 4 Н•м. |
8. Вставьте
4 крышки –4–. |
9. Вставьте
крышку перед стояночным тормозом –2–. |
10. Вверните
винты –3– и затяните моментом 4 Н•м. |
11. Вставьте
пепельницу. |
|
