1. Отсоедините
отрицательный кабель (–) аккумуляторной батареи
при выключенном зажигании.
ВНИМАНИЕ
этого стирается информация из электронных блоков
памяти, как, например, код радиоприемника. Без
кода радиоприемник может быть включен только
изготовителем или СТО AUDI. Поэтому ознакомьтесь
с материалами подраздела Ввод
кода радиоприемника.
|
|
2. Снимите
клиновой ремень, при этом обратитесь к
подразделу Снятие
и установка клинового ремня. |
|
3. Снимите
генератор. |
|
4. Генератор
VALEO: Отсоедините
защитную крышку генератора. |
|

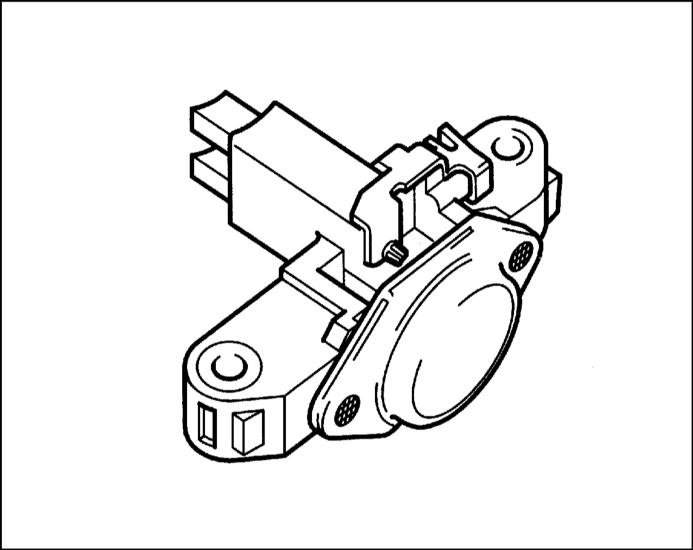

5. Отсоедините
регулятор напряжения с обратной стороны
генератора и осторожно выньте его. |
 |
6. Замените
щетки, если их длина составляет 5 мм или менее.
Для этого отпаяйте провод. |
|
7. Проверьте
на износ контактные кольца, при необходимости
проточите их и отшлифуйте. |
|
8. Очистите
контактные поверхности и проверьте натяжение
контактных пружин, при необходимости замените. |
|
УСТАНОВКА |
 |

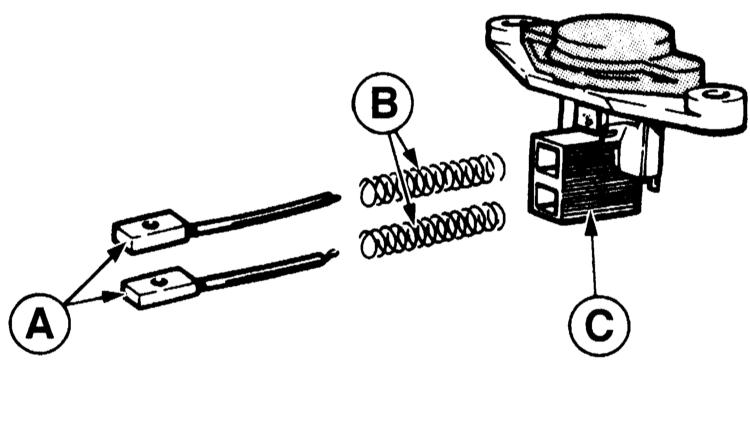

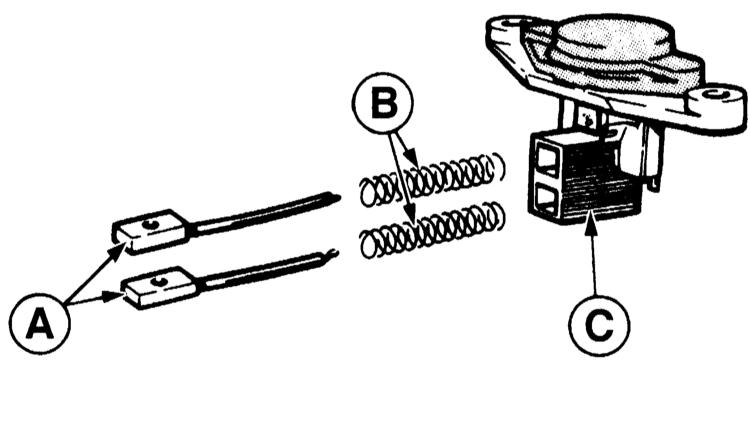

9. Вставьте
щетки (А) и пружины (В) в щеткодержатель (С) и
припаяйте тросики. |
10. Чтобы
при пайке новых щеток исключить попадание припоя
на тросики, удерживайте тросики щеток
плоскогубцами.
ВНИМАНИЕ
результате попадания припоя тросик становится
излишне жестким, а щетка неработоспособной.
|
|
11. Изолирующий
шланг над тросиком должен зажиматься рядом с
местом пайки вместе с имеющимся ушком. |
|
12. Проверьте
после установки новые щетки на легкость
перемещения в щеткодержателях. |
|
13. Закрепите
вручную регулятор напряжения одним болтом, затем
осторожно вдавите его в конечное положение и
закрепите. |
|
14. Закрепите
защитную крышку генератора. |
|
15. Установите
генератор на место. |
|
16. Установите
клиновой ремень, при этом обратитесь к
подразделу Снятие
и установка ребристого клинового ремня. |
17. Присоедините
отрицательный кабель (–) к аккумуляторной
батарее.
ВНИМАНИЕ
автоматику безопасности электрических
стеклоподъемников, а также установите время и
введите код радиоприемника, при этом обратитесь
к подразделу Снятие
и установка аккумуляторной батареи и
подразделу Ввод
кода радиоприемника. |
