Ауди А3. Снятие и установка компрессора кондиционера









ОБЩИЕ СВЕДЕНИЯ

ВНИМАНИЕ

вскрывайте контур охлаждения кондиционера. Если хладагент попадает на кожу, это может привести к обморожению.
Компрессор кондиционера может быть снят с держателя без вскрытия контура охлаждения. Это может быть необходимым в связи с проведением ремонта других устройств. При этом компрессор снимается и подвешивается в двигательном отсеке с присоединенными шлангами.


4–цилиндровый бензиновый двигатель


СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.

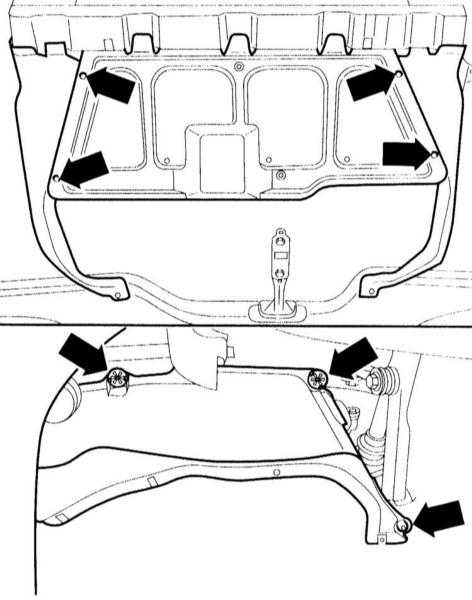

5.2.9 Снятие и установка компрессора Ауди A3 2. Снимите облицовку между двигательным отсеком и правым колесным кожухом, обратитесь к иллюстрации (стрелками указаны болты крепления).
3. Отверните болты крепления и снимите насос гидроусилителя руля. Подвесьте его с присоединенными шлангами к шасси, обратитесь к подразделу Снятие и установка насоса гидроусилителя руля.

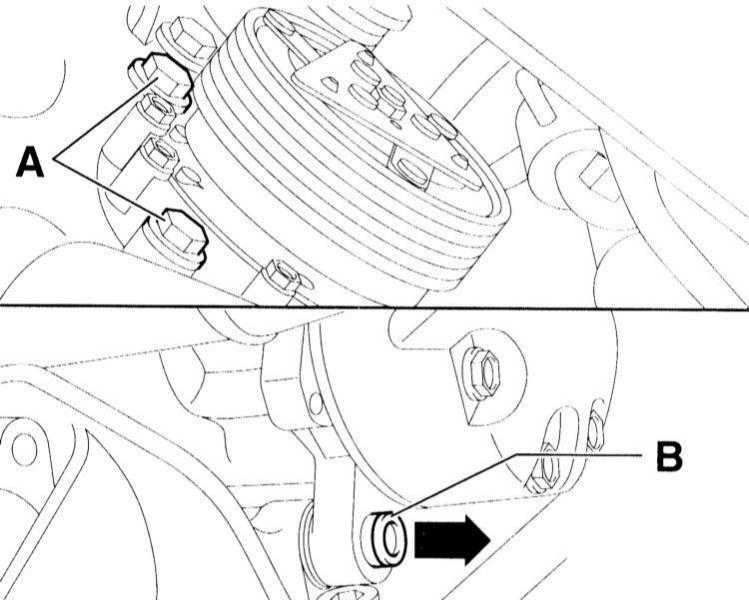

5.2.9 Снятие и установка компрессора Ауди A3 4. Отверните болты крепления (А).
5. Снимите компрессор с держателя и подвесьте на проволоке к кузову.
ВНИМАНИЕ

подвешивайте компрессор за присоединенные шланги.


УСТАНОВКА
6. Полностью вставьте втулку (В) перед установкой компрессора в отверстие компрессора.
7. Затяните болты крепления (А) моментом 45 Н•м.
8. Наденьте клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.
Дизельный двигатель
СНЯТИЕ
9. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.
5.2.9 Снятие и установка компрессора Ауди A3 10. Снимите облицовку между двигательным отсеком и правым колесным кожухом, обратитесь к иллюстрации (стрелками указаны болты крепления).

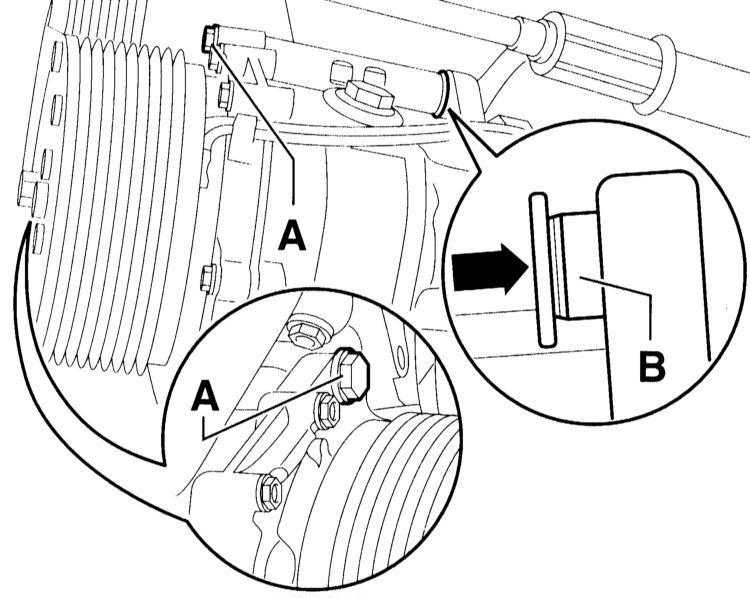

5.2.9 Снятие и установка компрессора Ауди A3 11. Отверните болты крепления (А).
Снимите компрессор с держателя и подвесьте на проволоке к кузову.

ВНИМАНИЕ

подвешивайте компрессор за присоединенные шланги.



УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Полностью вставьте втулку (В) перед установкой компрессора в отверстие компрессора.
2. Затяните болты крепления (А) моментом 45 Н м.
3. Наденьте клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.
