1. Отсоедините
отрицательный кабель (–) аккумуляторной батареи
при выключенном зажигании. |
ВНИМАНИЕ
этого стирается информация из электронных блоков
памяти, как например, код радиоприемника. Без
кода радиоприемник может быть включен только
изготовителем или СТО AUDI. Поэтому ознакомьтесь
с указаниями в подразделе Ввод
кода радиоприемника.
|
2. Снимите
аккумуляторную батарею, обратитесь к подразделу Снятие
и установка аккумуляторной батареи. |
|

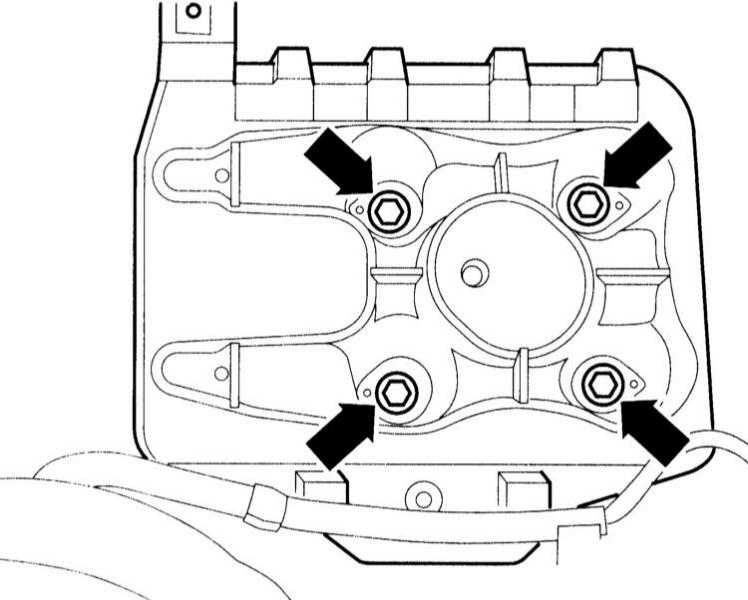

3. Отверните
болты крепления и выньте держатель
аккумуляторной батареи.
|
4. Снимите
пускатель, обратитесь к подразделу Проверка,
снятие и установка тягового реле стартера. |
5. Снимите
корпус воздушного фильтра, обратитесь к
подразделу Снятие
и установка корпуса воздушного фильтра. |
6. Отверните
болты крепления и снимите воздухопровод к
воздушному фильтру на бампере. |
7. Снимите
нижнюю крышку двигательного отсека, обратитесь к
подразделу Снятие
и установка нижней крышки двигательного отсека. |
8. Снимите
правый приводной вал, обратитесь к подразделу Снятие
и установка приводных валов. |
9. Отсоедините
левый приводной вал от фланца РКПП и привяжите
проволокой к стабилизатору или днищу. |
10. Слейте
охлаждающую жидкость, обратитесь к подразделу Замена
охлаждающей жидкости. |
11. Двигатель
150 л.с.: Снимите
соединительные трубы между
турбокомпрессором/радиатором нагнетаемого
воздуха, турбокомпрессором/воздушным фильтром и
радиатором нагнетаемого воздуха/впускным
трубопроводом. Для этого снимите хомуты со
шлангов. |
12. Ослабьте
натяжение клинового ремня и снимите его,
обратитесь к подразделам Снятие
и установка ребристого клинового ремня и Снятие
и установка клинового ремня. |
13. Отверните
болты крепления и снимите насос гидроусилителя с
держателя, привяжите его проволокой к кузову.
Шланги не отсоединяйте. |
ВНИМАНИЕ
не пережимайте. Если система при снятии
вскрывалась, из нее необходимо удалить воздух,
обратитесь к подразделу Снятие
и установка насоса гидроусилителя руля.
|
Автомобили с
кондиционером: |
ВНИМАНИЕ
охлаждения кондиционера не вскрывайте. Попадание
охлаждающей жидкости на кожу может вызвать
обморожение.
хомуты крепления системы охлаждения
кондиционера. Не скручивайте, не пережимайте и
не сгибайте трубопроводы и шланги кондиционера.
|
|

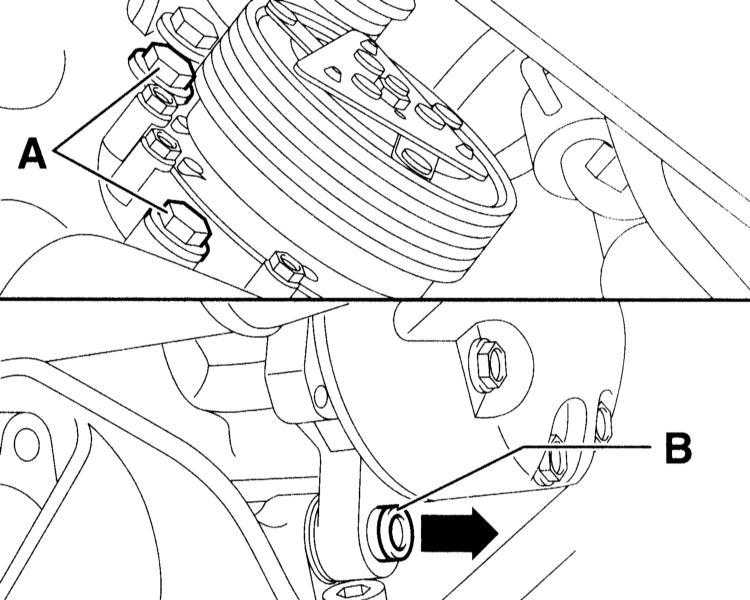

14. Отверните
болты крепления компрессора (А) и (В) и
привяжите компрессор проволокой к замку капота
так, чтобы не натягивать шлангов. |
15. Снимите
приемную трубу глушителя и каталитический
преобразователь, обратитесь к подразделу Снятие
и установка системы выпуска. |
16. Отсоедините
трос привода газа, стопор не удаляйте,
обратитесь к подразделу Регулировка
привода газа. |
17. Снимите
крышку двигателя у впускной трубопровода. |
|

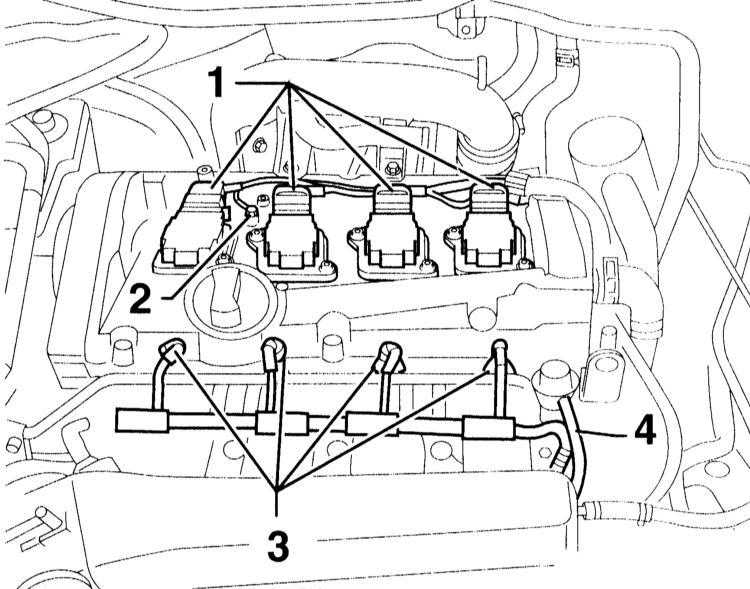

18. Расстыкуйте
штекерные соединения –1– катушек зажигания и –3–
инжекторов. Отсоедините отрицательный кабель
–2–. На сопроводительно иллюстрации показан
двигатель 150 л.с. |
19. Отсоедините
вакуумный трубопровод –4– на регуляторе
давления. |
20. Отсоедините
у двигателя и турбокомпрессора (двигатели 150 и
180 л.с.) вакуумные и всасывающие шланги. При
необходимости нанесите на шланги и
соединительные штуцеры маркировки, чтобы
исключить ошибку при сборке. |
21. Расстыкуйте
все штекерные соединения от двигателя и РКПП к
кузову. |
ВНИМАНИЕ
система находится под давлением! Перед вскрытием
шланговых присоединений накройте их толстой
тряпкой. После этого осторожно снимите давление.
Пользуйтесь защитными очками. Опасность
поражения брызгами!
|
|

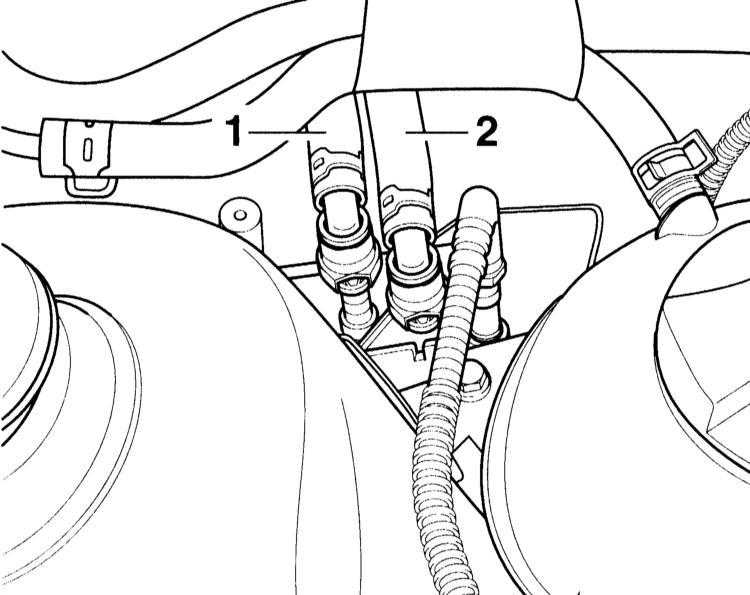

22. Отсоедините
трубопроводы подачи –1– и возврата –2– у
распределителя топлива, для чего сожмите кнопки
освобождения на муфте. Маркируйте шланги лентой
для облегчения последующей сборки. |
23. Закройте
топливопроводы пленкой и резиновыми кольцами,
чтобы исключить попадание в систему грязи. |
24. Отсоедините
2 шланга охлаждающей жидкости к теплообменнику
отопителя у передней стенки двигательного
отсека, для чего раскройте хомуты. |
25. Снимите
все шланги охлаждающей жидкости от двигателя к
верхней части и к расширительному бачку, для
чего раскройте хомуты и снимите шланги. |
26. Снимите
вентилятор с держателем, обратитесь к подразделу Снятие
и установка радиатора и вентилятора. |
27. Автомобили
с РКПП: Снимите приводы переключения и цилиндр
сцепления. |
ВНИМАНИЕ
снятия рабочего цилиндра привода сцепления не
нажимайте на педаль сцепления.
|
28. Автомобили
с АТ: Отверните болты крепления и снимите
держатель напорного трубопровода гидроусилителя
у опоры коробки. Снимите трос селектора у КПП,
обратитесь к подразделу Регулировка
троса селектора переключения автоматической
трансмиссии. |
|

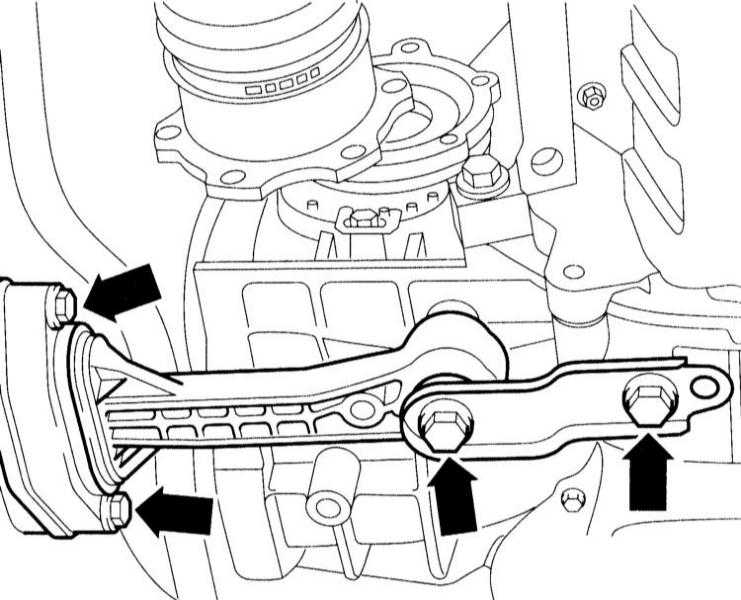

29. Отверните
болты крепления маятниковой опоры внизу между
кузовом и блоком двигатель/коробка передач. |
|

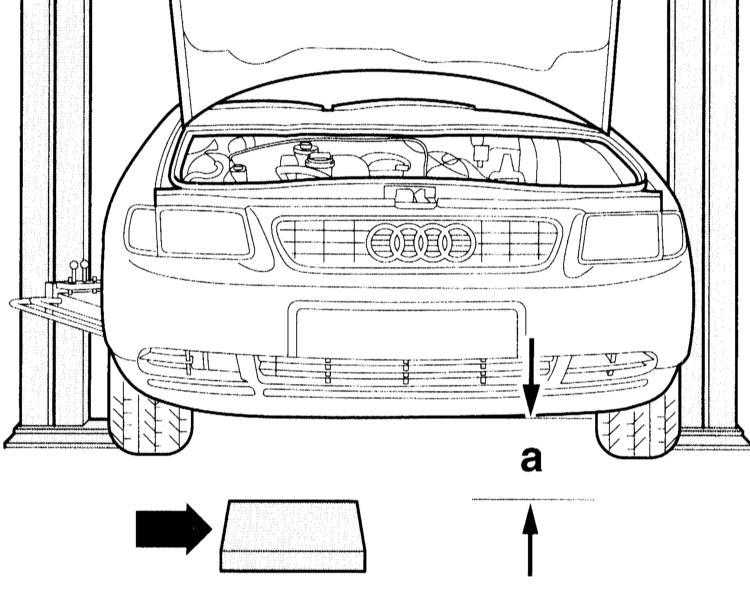

30. Приподнимите

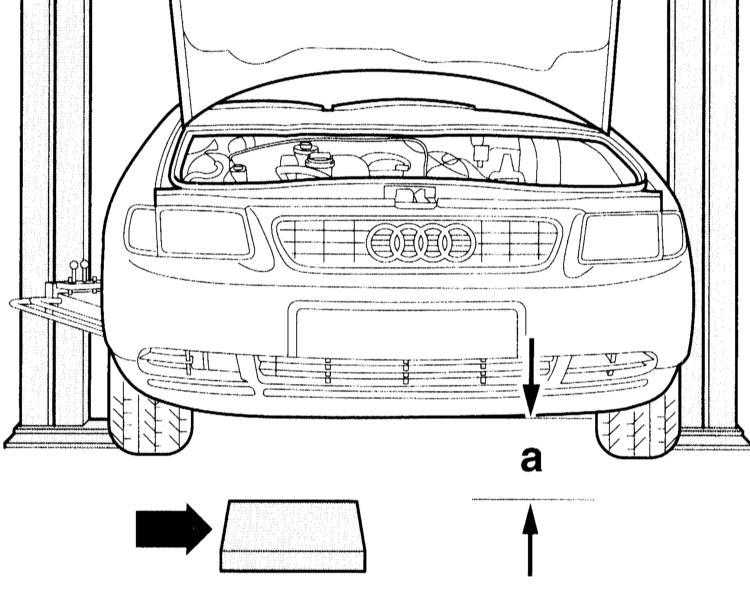

автомобиль. Он должен находиться на расстоянии
не менее а = 60 мм от земли. |
31. Положите
на землю деревянный брусок (стрелка) размерами
40 х 30 см и толщиной 15 см для установки на
него двигателя в районе поддона картера. |
|

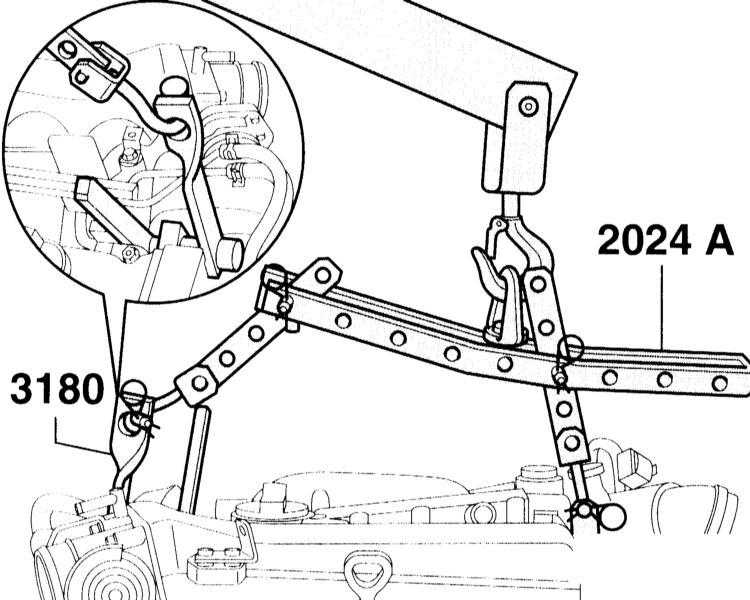

32. Соедините
грузоподъемное устройство AUDI–2024A с крюком
3180 с проушинами на двигателе. Соедините
вертикальные перфорированные шины с отверстиями
1 и 5 поперечной шины. Вставьте со стороны
маховика двигателя палец во второе отверстие
шины, со стороны шкива в третье отверстие.
Отверстия считаются со стороны крюка. |
ВНИМАНИЕ
на крюках и фиксирующих штифтах стопорные
штифты. Для согласования с центром тяжести
агрегата перфорированные шины должны быть
правильно выставлены по длине.
|
33. Если
соответствующего грузоподъемного устройства в
наличии нет, можно применять для подъема
агрегата цепь. |
34. Приподнимите
блок двигатель/коробка передач краном так, чтобы
разгрузить опоры двигателя. |
|

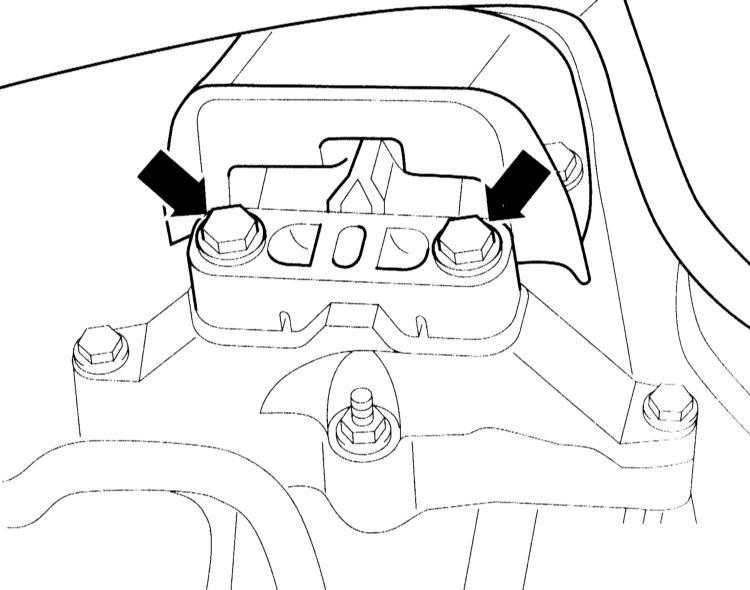

35. Отверните
сверху правую опору двигателя/коробки. |
|

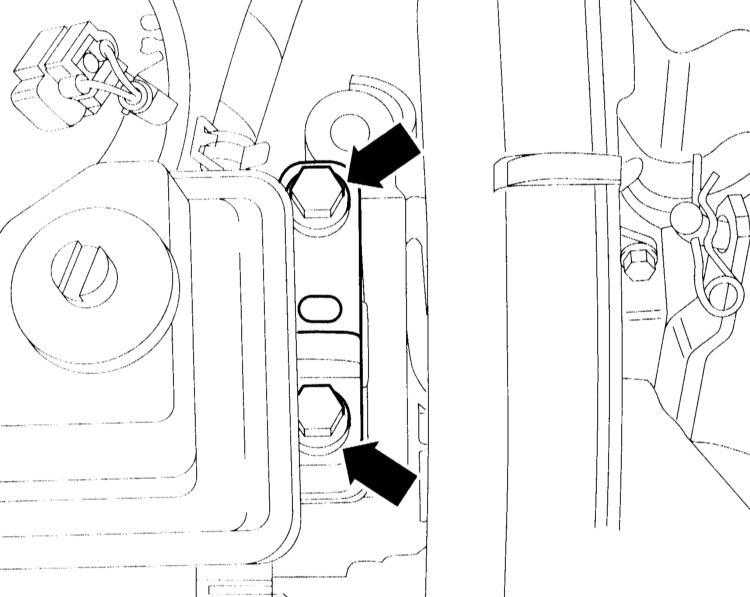

36. Отверните
болты крепления опоры коробки слева |
37. Проверьте,
чтобы были отсоединены все шланги и
трубопроводы, идущие от двигателя и коробки к
шасси. |
38. Потяните
блок двигатель/коробка вперед насколько это
возможно и медленно опустите на деревянную
прокладку. Выполняйте операцию осторожно, чтобы
не повредить механизмов. |
ВНИМАНИЕ
блок, чтобы он не опрокинулся.
|
39. При
необходимости, отсоедините коробку от двигателя,
обратитесь к подразделу Снятие
и установка РКПП. |
УСТАНОВКА |
40. Проверьте
наличие пор и трещин в резиновых опорах
двигателя и шлангах охлаждения, масла и топлива.
Если необходимо, замените. |
41. Только,
если двигатель отсоединялся от коробки:
Проверьте сцепление. Вставьте болты крепления
двигатель/коробка и затяните их установленным
моментом затяжки. При этом руководствуйтесь
указаниями в подразделе Снятие
и установка РКПП. |
42. Установите
на место блок двигатель/коробка и закрепите от
руки новыми болтами. |
43. Закрепите
маятниковый рычаг от руки новыми болтами. |
44. Выставьте
блок двигатель/коробка сильными покачиваниями
его руками. |
45. Закрепите
опоры двигателя/коробки и маятникового рычага в
соответствии со значениями крутящих моментов,
приведенными в Спецификациях. При этом все болты
сначала затяните динамометрическим ключом и
затем доверните болты жестким ключом на угол 90°
(1/4 оборота). |
ВНИМАНИЕ
при затяжке получают остаточное удлинение.
Поэтому после каждой затяжки следует применять
новые болты.
затяжкой измерьте диаметр резьбы болта, т.к. от
этого зависит момент затяжки.
|
46. Если
снимался компрессор кондиционера, закрепите его
моментом 45 Н м. |
47. Закрепите
насос гидроусилителя руля, обратитесь к
подразделу Снятие
и установка насоса гидроусилителя руля . |
48. Установите
стартер, обратитесь к подразделу Снятие
и установка стартера. |
49. Наденьте
клиновой ремень и натяните его, обратитесь к
подразделам Снятие
и установка ребристого клинового ремня и Снятие
и установка клинового ремня . |
50. Закрепите
воздухопровод к воздушному фильтру у держателя
замка. |
51. Установите
корпус воздушного фильтра, обратитесь к
подразделу Снятие
и установка корпуса воздушного фильтра. |
52. Двигатель
150 л.с.: Установите
соединительные трубы между
турбокомпрессором/радиатором нагнетаемого
воздуха, турбокомпрессором/воздушным фильтром и
радиатором нагнетаемого воздуха/впускным
трубопроводом. Закрепите шланги хомутами. |
53. Установите
приемную трубу глушителя/каталитический
преобразователь с новыми уплотнениями,
обратитесь к подразделу Снятие
и установка системы выпуска . |
54. Установите
левый и правый приводные валы,обратитесь к
подразделу Снятие
и установка приводных валов. |
55. Присоедините
привод газа и отрегулируйте его, обратитесь к
подразделу Регулировка
привода газа. |
56. Наденьте
на распределительную трубу подающий и возвратный
топливопроводы. Быстроразъемные муфты должны
отчетливо зафиксироваться. |
57. Наденьте
шланги отопителя, идущие от и к теплообменнику у
передней стенки двигательного отсека. Закрепите
их зажимами. |
58. Установите
вентилятор радиатора с держателем, обратитесь к
подразделу Снятие
и установка радиатора и вентилятора. |
59. Автомобили
с РКПП: Установите на место приводы переключения
и отрегулируйте их, обратитесь к подразделу Привод
переключения передач. |
60. Установите
на РКПП рабочий гидроцилиндр привода сцепления,
обратитесь к подразделу Снятие,
установка и проверка сцепления. |
61. Автомобили
с АТ: Закрепите держатель напорного трубопровода
гидроусилителя на опоре коробки. Установите тягу
селектора на коробке и отрегулируйте ее,
подразделу Снятие,
установка и проверка сцепления. |
62. Соедините
электрические провода в соответствии с
нанесенными при снятии маркировками и
зафиксируйте их. |
63. Закрепите
электрические провода на местах их прежнего
крепления. Зафиксируйте их хомутами. |
64. Установите
на место и закрепите держатель аккумуляторной
батареи. |
65. Установите
батарею, не присоединяя пока отрицательного
кабеля, обратитесь к подразделу Снятие
и установка аккумуляторной батареи. |
66. Проверьте,
чтобы электрические провода, вакуумные шланги,
шланги охлаждения и топливные шланги были
соединены в соответствии с их маркировками. |
67. Проверьте
уровень масла в двигателе и коробке передач, при
необходимости залейте масло. |
68. Проверьте
наличие антифриза в охлаждающей жидкости и при
необходимости долейте, обратитесь к подразделам Замена
охлаждающей жидкости и Проверка
уровней жидкостей, контроль утечек. |
69. Установите
крышку двигателя на впускной трубопровод. |
70. Установите
нижнюю крышку двигательного отсека, обратитесь к
подразделу Снятие
и установка нижней крышки двигательного отсека. |
71. Присоедините
кабель массы (–) аккумуляторной батареи. |
ВНИМАНИЕ
высотную автоматику электрического
стеклоподъемника, а также установите часы и
введите код магнитолы, обратитесь к подразделу Ввод
кода радиоприемника.
|
72. Запустите
и прогрейте двигатель до рабочей температуры.
Проверьте уровень масла и охлаждающей жидкости.
Проверьте герметичность всех шланговых
соединений. |
73. Проверьте
регулировку фар, обратитесь к подразделу Регулировка
света фар. |
ВНИМАНИЕ
расстыковке различных электрических соединений в
приборах управления записываются неисправности,
которые после установки должны удаляться. Так
как для этого требуется электронный тестер,
который присоединяется к диагностическому
разъему автомобиля. Для этой цели необходимо
обратиться на СТО. |
