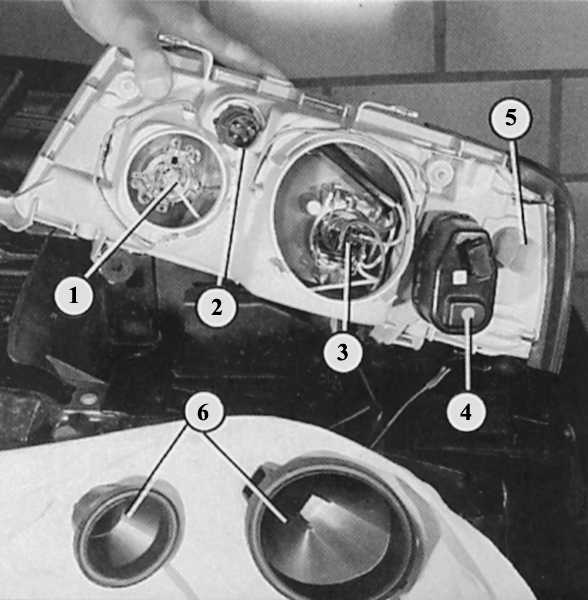

На иллюстрации сняты обе крышки (6) у модели с 6-цилиндровым
двигателем, для того чтобы добраться до ламп основной фары
(3) и фары дальнего света (1). Цифры обозначают далее: 2 –
соединительный штекер для всех ламп; 4 – двигатель
регулирования угла наклона фар; 5 – гнездо лампы стояночного
света.

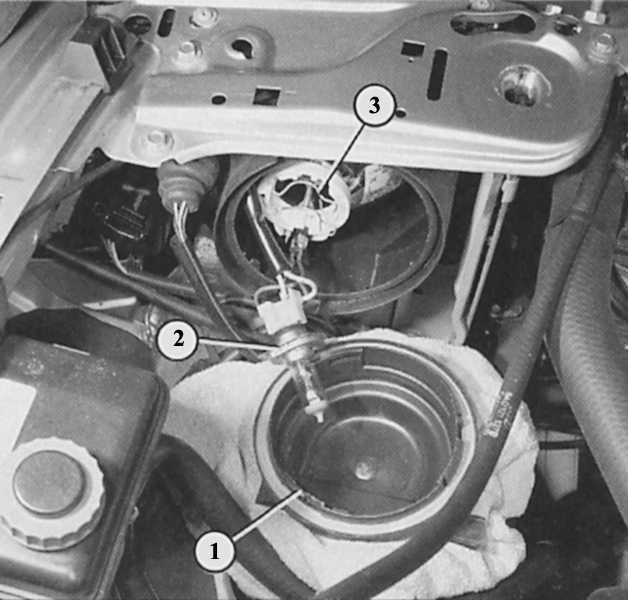

Снятие лампы основной фары (2) моделей с 4- и 5-цилиндровыми
двигателями после снятия крышки (1) и ослабления скобы для
крепления пружины (3).
Все лампы в фарах снимаются со стороны моторного отсека. При этом
необходимо перед заменой ламп произвести еще кое-какие работы:
ПОРЯДОК ВЫПОЛНЕНИЯ
Подготовка: в зависимости от того, какой
двигатель стоит на вашем автомобиле, сначала
следует отсоединить резиновую серьгу на
правой блок-фаре, отжать оба крепежных
хомутика назад и вытянуть вверх среднюю
часть колпака (там, где он есть,
дополнительно надо будет снять еще рукав
воздухозаборника). На модели с 6-цилиндровым
двигателем снять крышку аккумуляторной
батареи у левой фары, у модели с
5-цилиндровым двигателем решетку радиатора.
На моделях
с 4- и 5-цилиндровыми двигателями повернуть
в моторном отсеке колпак фар налево (против
часовой стрелки) и снять его.
На моделях
с 6-цилиндровыми двигателями лампы основной
фары и фары дальнего света расположены за
раздельными крышками, зафиксированными
проволочными скобами. Отжать скобу из паза.
В общем
следует отметить, что некоторые лампы фар
весьма труднодоступны. Тот, кто не может
похвастаться ловкими пальцами, должен
снимать всю фару.
Замена
лампы: отсоединить наконечник провода.
Сдавить
скобы для крепления пружины у крепления
лампы и откинуть их.
Вытянуть
лампу накаливания.
Новую
лампу основной фары следует вставить таким
образом, чтобы три контактных язычка
образовывали открытую вниз букву «П».
Лампу фары
дальнего света (модели с 6-цилиндровым
двигателем) вставить таким образом, чтобы
цоколь точно подходил к выемке на патроне
лампы.
Лампа стояночного света
ПОРЯДОК ВЫПОЛНЕНИЯ
Подготовка
так же как описано в предыдущем разделе.
Модели с
4- и 5-цилиндровыми двигателями: вытянуть
патрон лампы стояночного света из
рефлектора.
Модели с
6-цилиндровыми двигателями: ослабить патрон,
провернув его против часовой стрелки.
Слегка
вжать миниатюрную лампу в патрон, повернуть
против часовой стрелки и вынуть.
