Ауди 80. Ремонт задней подвески



10.15 Ремонт задней подвески Ауди 80

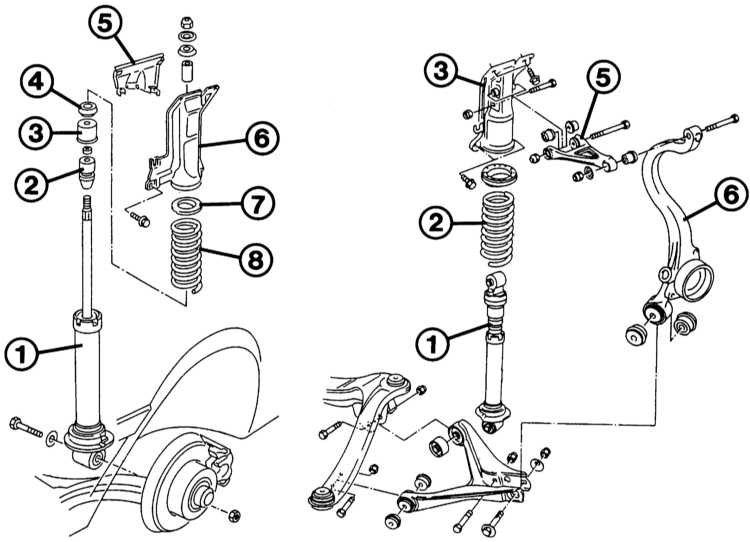

Слева: элементы задней подвески колес у переднеприводных моделей:

1 – амортизатор;
2 – буфер;
3 – защитный колпак;
4 – кольцо подшипника;
5 – резиновая опора;
6 – корпус амортизационной стойки;
7 – накладка пружины;
8 – пружина.

Справа: у полноприводных моделей задняя подвеска колес состоит из:

1 – амортизатора;
2 – пружины;
3 – корпуса амортизационной стойки;
4 – верхнего поперечного рычага подвески;
5 – корпуса подшипника ступицы колеса (поворотный кулак).

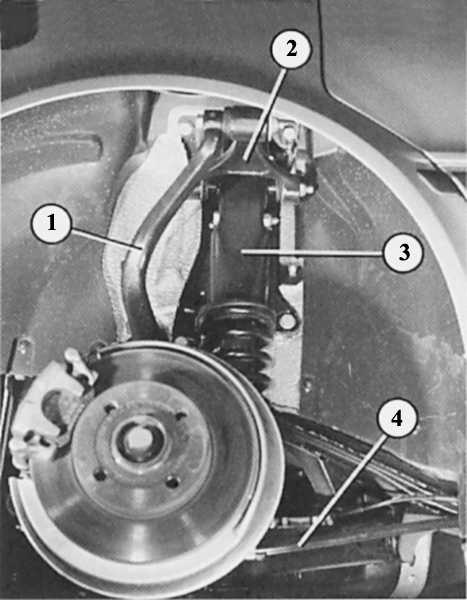

Задняя подвеска колес у полноприводных моделей

10.15 Ремонт задней подвески Ауди 80

1 – корпус подшипника ступицы колеса (поворотный кулак);
2 – верхний поперечный рычаг подвески;

3 – корпус амортизационной стойки;
4 – нижний поперечный рычаг.



10.15 Ремонт задней подвески Ауди 80

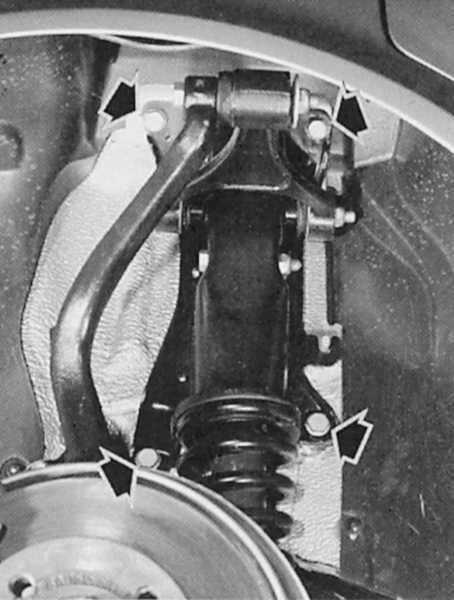

Стрелками обозначены четыре крепежных болта амортизационной стойки (также у полноприводных моделей).

Снятие задней амортизационной стойки

Переднеприводные модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Приподнять автомобиль с обеих сторон.
  2. Обеспечить фиксацию автомобиля.
  3. Снять колесо.
  4. Подвести опору под ось с той стороны, с которой будет сниматься амортизационная стойка, и при этом приподнять ось примерно на 10 мм.
  5. Ослабить нижний крепежный болт на амортизационной стойке.
  6. Ослабить четыре верхних крепежных болта на амортизационной стойке. При этом придерживать стойку.
  7. Снять амортизационную стойку.
  8. При установке сначала затянуть верхние болты амортизационной стойки (55 Н•м).
  9. Свободно поставить нижнее крепление амортизационной стойки, при этом заменить самоконтрящуюся гайку.
  10. Опустить автомобиль на землю всеми четырьмя колесами.
  11. Только теперь затянуть нижний крепежный болт амортизационной стойки моментом 240 Н•м. В противном случае могут перекоситься резино-металлические втулки.

Снятие задней амортизационной стойки

Полноприводные модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Приподнять автомобиль.
  2. Обеспечить фиксацию приподнятого автомобиля.
  3. Снять колесо.
  4. Подвести опору под поперечный рычаг подвески с той стороны, с которой будет сниматься амортизационная стойка.
  5. Выкрутить нижний крепежный болт на амортизационной стойке.
  6. Ослабить четыре верхних крепежных болта на амортизационной стойке. При этом придерживать стойку, для того чтобы вся подвеска заднего моста не ударилась изнутри о крыло.
  7. Ослабить и снять крепежный болт поперечного рычага подвески вверху амортизационной стойки.
  8. Снять амортизационную стойку.
  9. При установке свободно поставить нижнее крепление амортизационной стойки, при этом заменить самоконтрящуюся гайку и болты.
  10. Затянуть верхние болты амортизационной стойки (55 Н•м).
  11. Свободно ввернуть крепежный болт верхнего поперечного рычага подвески, здесь также заменить болты и самоконтрящиеся гайки.
  12. Опустить автомобиль на землю всеми четырьмя колесами. Если затягивать болты подвески колес на приподнятом автомобиле, то перекосятся резино-металлические втулки.
  13. Только теперь затянуть нижнюю крепежную гайку амортизационной стойки моментом 90 Н•м и в заключение провернуть еще на 1/2 оборота (90°).
  14. Затянуть гайку крепежного болта верхнего поперечного рычага подвески моментом 70 Н•м и в заключение провернуть еще на 1/2 оборота (180°).

Снятие задних амортизаторов

Переднеприводные модели

Перед заменой амортизаторов следует установить, какая ходовая часть установлена на вашем автомобиле. Только в этом случае вы сможете заказать нужные амортизаторы. Это можно узнать по носителю параметров автомобиля – табличке, наклеенной в нише запасного колеса под ковриком. Маркировка означает:

  • 1ВА – серийное исполнение
  • 1ВЕ – спортивный вариант
  • 1ВВ – исполнение для плохих дорог

Теперь можно начинать:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять амортизационную стойку.
  2. Установить натяжитель пружин на витках пружин и немного сжать пружину.
  3. Для того, чтобы натяжители пружин не соскочили, надо оклеить соответствующие витки пружин клеющей лентой.
  4. Снять верхнюю резиновую опору амортизационной стойки.
  5. Ослабить верхнюю самоконтрящуюся гайку на штоке амортизатора. При этом придерживать его ключом с внутренним шестигранником.
  6. Придерживать амортизатор и снять его после удаления гайки.
  7. Снять пружины и другие детали с амортизатора.
  8. При сборке обратить внимание:
  • Нижний конец пружины при правильной установке направлен на левой стороне автомобиля назад, а на правой вперед.
  • Цветная маркировка на пружине указывает направление вниз к тарелке пружины.
  • Отверстие крепления внизу на амортизаторе показывает перпендикулярно к направлению движения.
  1. Сборка элементов должна производиться в порядке, указанном на рисунке внизу.
  2. Установка амортизационной стойки описана в предыдущем разделе.

Снятие заднего амортизатора

Полноприводные модели

У полноприводных автомобилей (Audi 80 quattro) амортизатор отделяется от снятой амортизационной стойки при помощи натяжителя пружин. Это выполнить легко.

Тяжелее становится при установке: угол нижнего крепления амортизатора к верхнему креплению амортизатора должен составлять в установленном состоянии точно 21 ± 2°. Без установочного шаблона V. A. G. 1752, которым пользуется мастерская Audi, установить настолько точно практически невозможно. Наш совет тем, кто не хочет передавать всю работу в мастерскую: можно просто снять амортизационную стойку, попросить мастерскую точно установить амортизатор, и потом снова установить дома амортизационную стойку.

Регулирование подшипников ступиц задних колес

Переднеприводные модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Приподнять заднюю часть автомобиля и закрепить его.
  2. Снять колпак колеса, шплинт и корончатый колпак по способу, описанному в главе Тормозная система.
  3. Модели с задними барабанными тормозными механизмами: отжать вверх регулировочный клин способом, описанном в вышеуказанном разделе. Тогда тормозной барабан будет вращаться совершенно свободно.
  4. Без чрезмерных усилий затянуть шестигранную гайку, вращая при этом колесо, для того чтобы не зажало подшипники.
  5. Снова слегка ослабить гайку.
  6. Люфт установлен правильно, если легким нажатием отвертки можно чуть-чуть сдвинуть упорную шайбу за гайкой. Лезвие отвертки при этом нельзя опирать о край ступицы колеса.

Подшипники ступицы колеса полноприводных моделей

10.15 Ремонт задней подвески Ауди 80

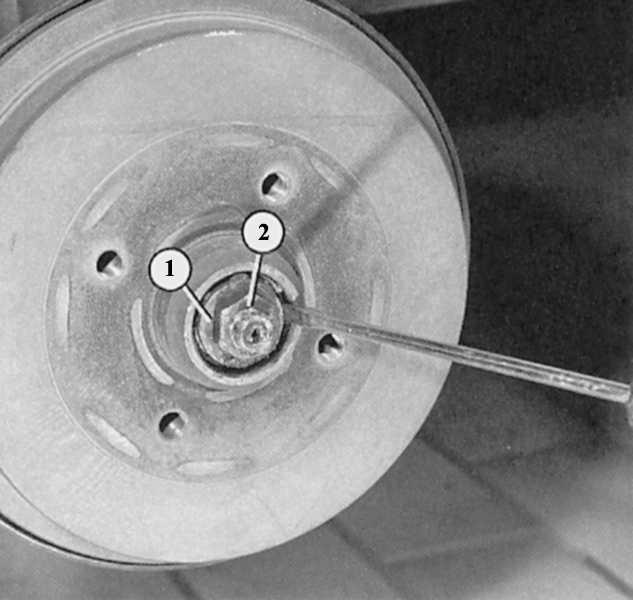

При правильно установленном люфте подшипника ступицы легким нажатием отвертки можно чуть-чуть сдвинуть упорную шайбу (1) под регулировочной гайкой (2). При этом лезвие отвертки не должно опираться на тормозной барабан или тормозной диск.

  • Если и теперь все еще нельзя вставить стопорный шплинт в стопорный фиксатор, то, значит, гайку нужно немного провернуть в направлении «закрыть».
  • Надеть колпак колеса, подстукивая резиновым молотком, при необходимости подложить тугой сверток тряпок.

У полноприводных моделей и на задней оси стоят запрессованные двойные шарикоподшипники. Хотя их и не нужно регулировать, но из-за отсутствия пресс-форм их нельзя поменять самостоятельно.
