Ауди 80. Датчик уровня топлива

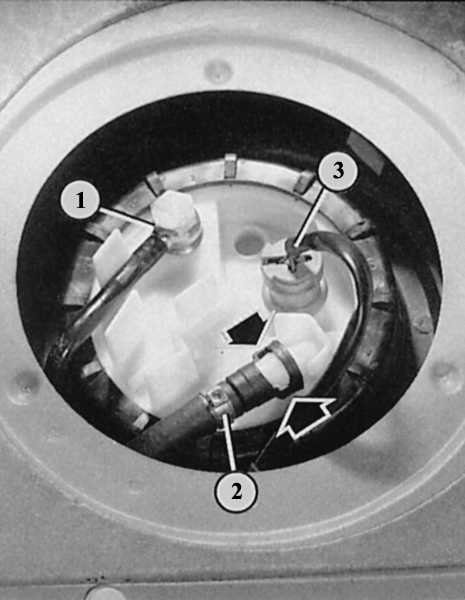

Защитный фланец топливного бака, расположенный под днищем багажного
отсека
|
Показано на примере 5-цилиндрового двигателя:
|
|

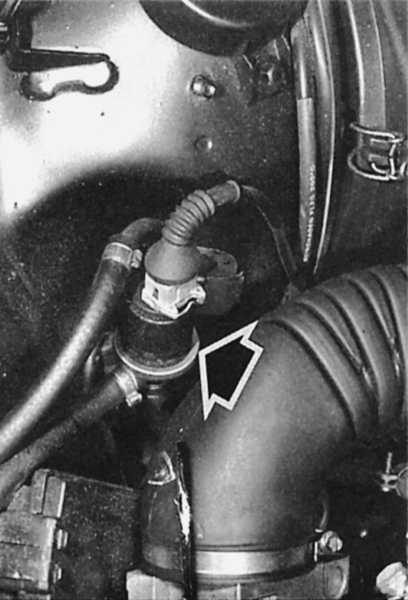

Стрелка указывает на электромагнитный клапан бачка с
активированным углем модели с 6-цилиндровым двигателем. |
|

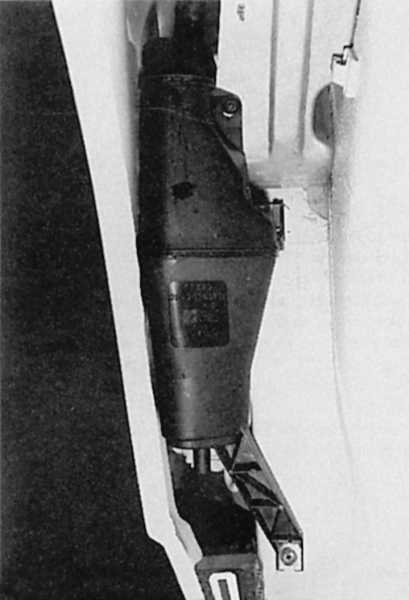

Бачок с активированным углем расположен сзади в правой
передней колесной нише (на иллюстрации показан при снятом
подкрылке). |
|
Положение установки защитного фланца: стрелка на фланце (1)
должна находиться напротив отметки на топливном баке (2). |
|

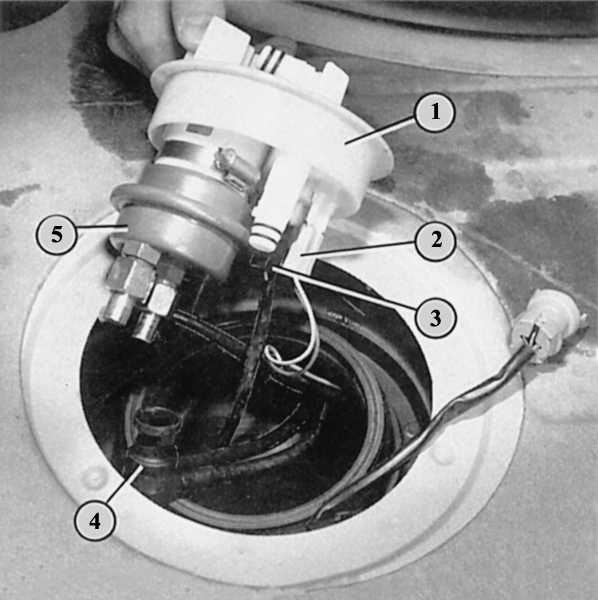

На иллюстрации показан снятый защитный фланец (1): |
|

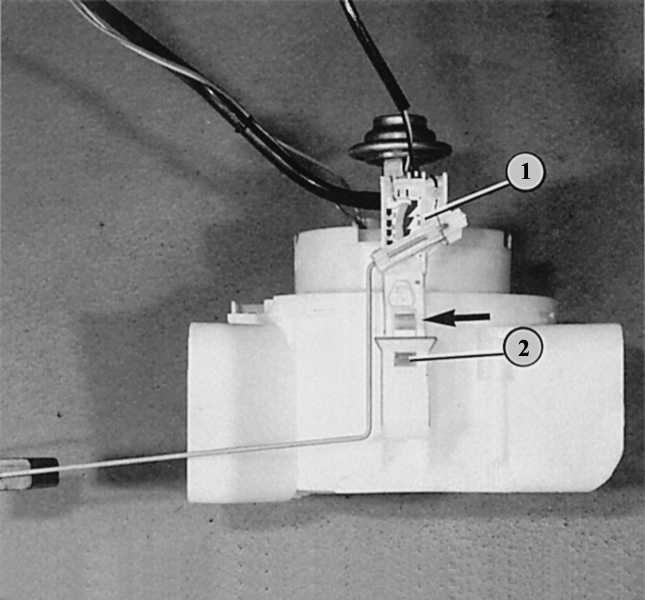

Изображенный здесь отстойник обычно приклеен в топливном
баке; на иллюстрации он показан для лучшей наглядности
отдельно. Снятие топливного датчика (1) возможно после
нажатия кнопки (стрелка). При этом происходит
разблокирование. Датчик можно теперь вытянуть. |
Топливный датчик установлен сверху в корпус топливозаборника,
расположенного внутри в середине топливного бака. Описание способа его
действия вы найдете в главе Приборы
и вспомогательные устройства.
Кстати, в зависимости от различных форм топливного бака существуют
различные топливные датчики для переднеприводных и полноприводных
моделей. Признак различия: датчик с прямоугольным поплавком –
переднеприводная модель, с шарообразным поплавком – полноприводная
модель.
|
Подсказка: индикатор уровня бензина не является
высокоточным прибором. Неправильно показывающий датчик можно
подкорректировать регулированием индикатора на приборной
доске (глава Приборы
и вспомогательные устройства). |
Снятие топливного датчика
|
Важно: топливный бак должен быть наполнен максимум до 2/3,
иначе топливо выльется! |
|
- Отвернуть
в сторону коврик багажного отсека.
- Открутить
черную защитную крышку.
- Снять
многоконтактный штекер.
- Сдавить
крепежные пластины на соединителе сливного
топливопровода и снять топливопровод.
- Открутить
топливопровод подачи топлива.
- Открутить
пластиковую накидную гайку. Чаще всего она
сидит очень крепко. Поэтому нужно приставить
к одному из ребер гайки возможно более тупую
отвертку и ослабить гайку легкими ударами
молотка по стержню рукоятки. При
необходимости применить на других гранях.
- Теперь
можно немного приподнять защитный фланец.
- Если
необходимо, сдавить на внутренней стороне
фланца (как уже было сделано снаружи)
крепежные пластины сливного топливопровода и
вытянуть его по направлению вниз.
- Теперь
опустить руку в топливный бак и вытащить
датчик из корпуса топливозаборника,
одновременно нажимая на «собачку».
-
Отсоединить штекер топливного датчика на
защитном фланце.
- Перед
установкой смочить уплотнительное кольцо
защитного фланца топливом.
- Положение
установки защитного фланца: стрелка на
фланце должна находиться напротив отметки на
топливном баке.
|
|
