Ауди А4 (94+ года). Задние фонари



Ауди А4 (94+ года). Задние фонари

Задние фонари

17.8 Задние фонари  A4

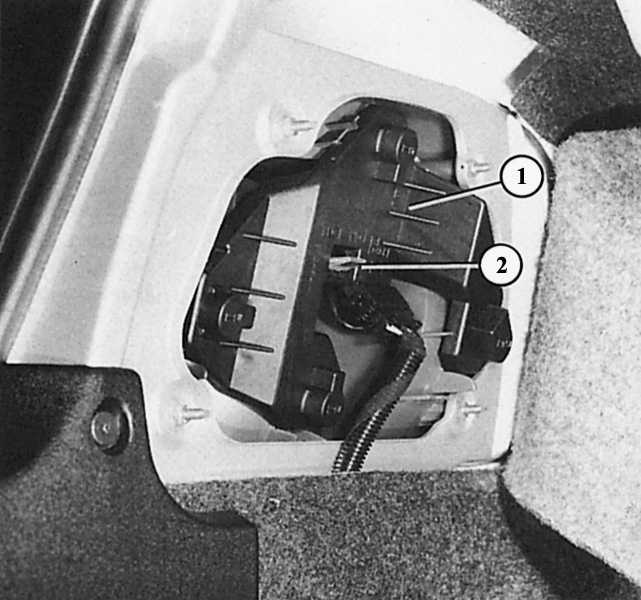

Нажав крепежный выступ (2), можно снять патрон (1) лампы заднего фонаря.


17.8 Задние фонари  A4

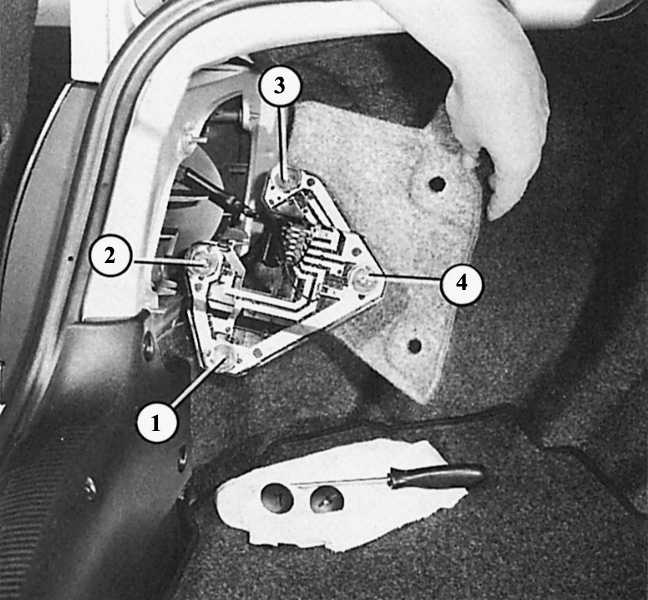

Все лампы накаливания заднего фонаря размещаются на общей плате. 1 – лампа противотуманного фонаря; 2 – лампа заднего хода; 3 – лампа заднего света и огня стоп-сигнала; 4 – лампа указателя поворота.


17.8 Задние фонари  A4

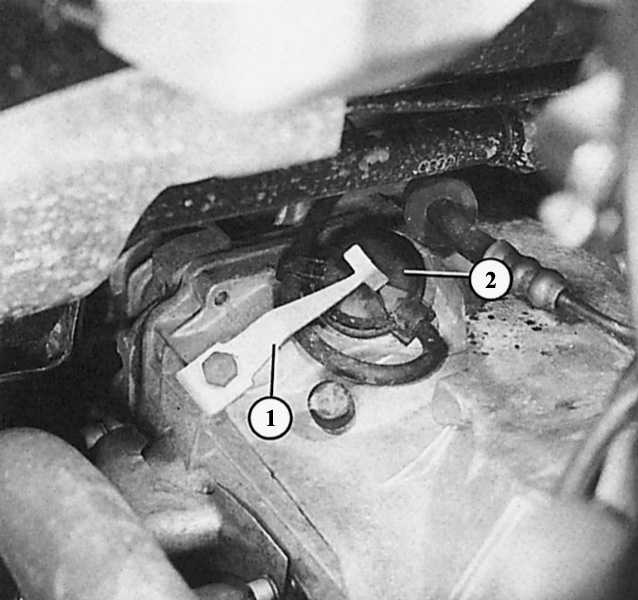

Выключатель (2) фонарей заднего хода располагается на верхней стороне механической коробки передач и удерживается накладкой (1).


17.8 Задние фонари  A4

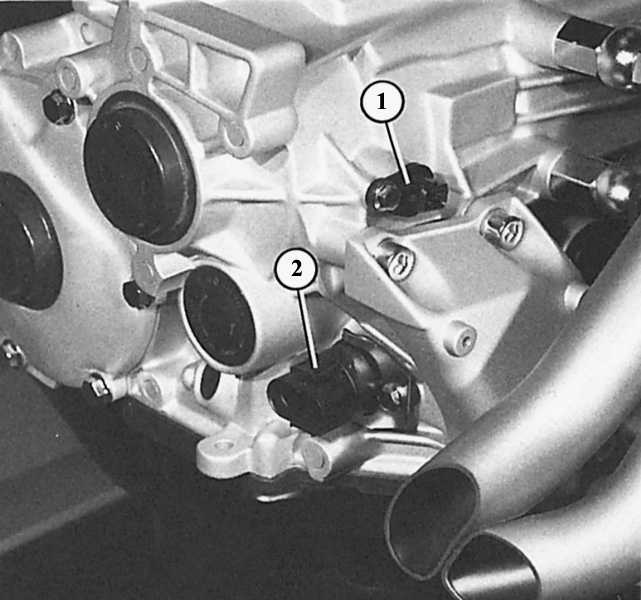

При 4-ступенчатой автоматической коробке передач (здесь демонтирована) выключатель фонарей заднего хода скомбинирован с многофункциональным выключателем (2). Кроме того, вы видите штекерный разъем датчика (1) числа оборотов коробки передач.

Замена ламп

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отвинтите крепежные заглушки и откиньте в сторону облицовку багажника за задними фонарями.
  2. Прижмите крепежные выступы патрона лампы и выньте патрон.
  3. При замене ламп накаливания прижмите их слегка в патроне, поверните налево и выньте.

Демонтаж

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Демонтируйте патрон лампы.
  2. Откиньте облицовку багажника в области задних фонарей.
  3. Отвинтите четыре шестигранные гайки на багажнике.
  4. Выньте снаружи корпус фонаря. Если корпус еще сильно приклеен к кузову за счет проложенного уплотнительного шнура, то его нужно отжать от кузова отверткой, обернутой тряпкой.
  5. При монтаже проверьте уплотнительный шнур! Существует опасность проникновения воды в багажник.

 Совет: После демонтажа корпуса лампы, нажав на крепежные фиксаторы, можно снять диафрагму под задним фонарем.
