Ауди А4 (94+ года). Замена ламп фар

Замена ламп фар

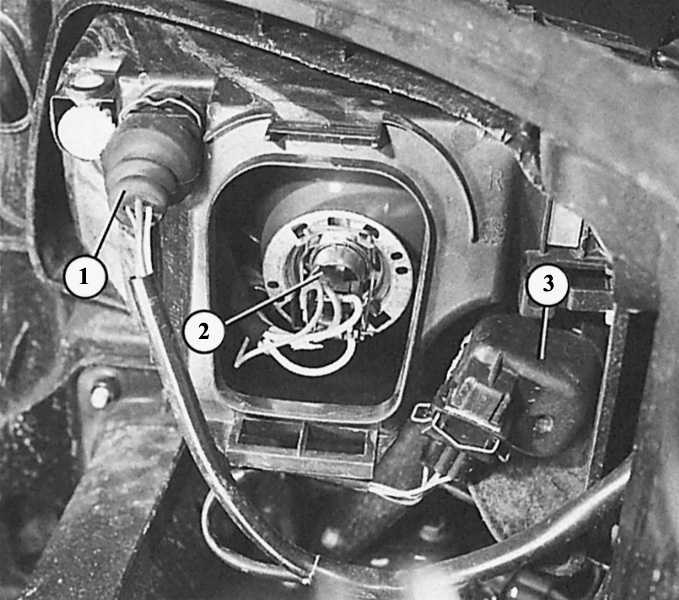

Обратная сторона главной фары без противотуманного фонаря


1 – разъем для подключения всех ламп; 2 – лампа главной фары;	3 – двигатель для коррекции фары.

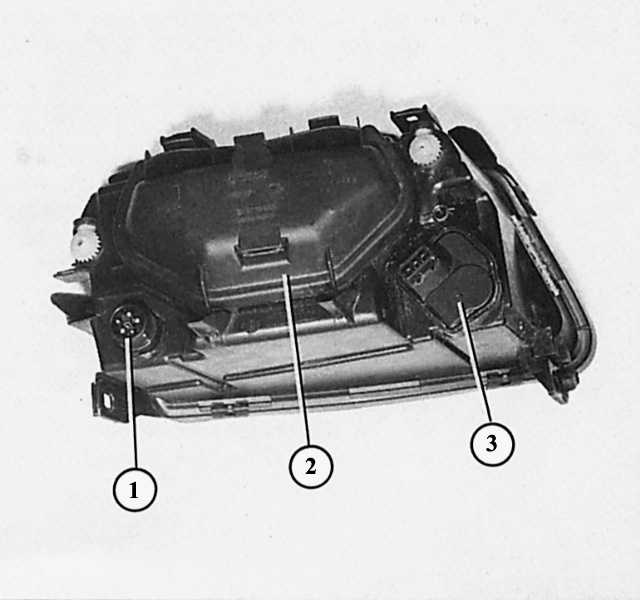

Обратная сторона демонтированной фары


1 – электрический соединительный разъем для всех фонарей; 2 – защитный колпак;	3 – двигатель для коррекции фары.

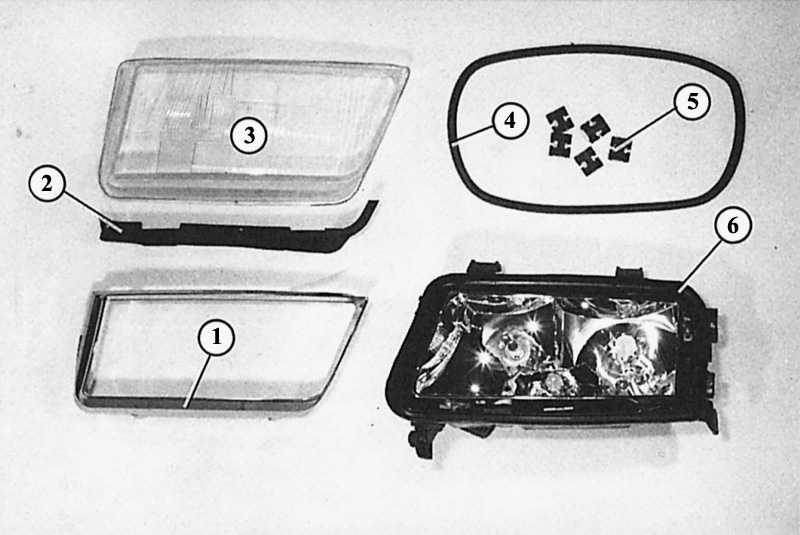

Детали разобранной главной фары


1 – декоративная диафрагма; 2 – защитная резина вверху; 3 – рассеиватель;	4 – уплотнительная резина; 5 – крепежные зажимы; 6 – рефлектор с корпусом фары.

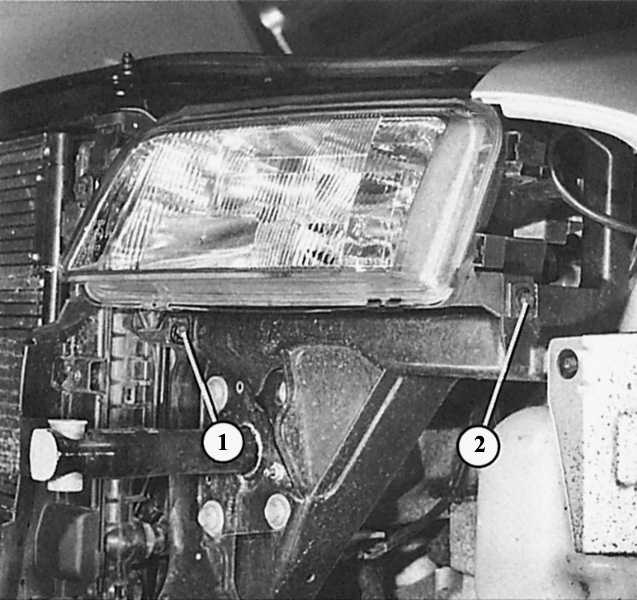

Нижние крепежные болты (1 и 2) корпуса фары доступны лишь после демонтажа бампера и корпуса указателя поворота.

Все лампы накаливания в фарах демонтируются со стороны двигательного отсека. Для этого в правой фаре вначале нужно вынуть воздуховод.

Главные и противотуманные фары

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите в двигательном отсеке защитный колпак фары, нажав на обе клавиши.
Отсоедините от лампы накаливания разъем провода.
Вывесьте пружинный хомут кронштейна лампы и откиньте его вниз.
Выньте лампу накаливания.
Новая лампа в зависимости от фары и самой лампы должна вставляться следующим образом:
Лампа Н 4 в фаре без противотуманного фонаря: вставьте лампу так, чтобы ее три язычка контактов образовывали букву «U», открытую вниз.
Лампы Н 7 в фаре с противотуманным фонарем: вставьте лампу так, чтобы хвостовик тарелки лампы был обращен вверх вертикально.
Лампа Н 1 в фаре с противотуманным фонарем: лампу вставьте так, чтобы скошенная сторона тарелки лампы сбоку стояла вертикально и обе шишки вошли в отверстия на зеркале фары.

Стояночные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

Подготовительный этап тот же, что описан в последнем разделе.
Выньте патрон лампы стояночного огня из рефлектора назад.
Пальцевидную лампу (в фаре без противотуманного фонаря) слегка вдавите в патрон, поверните влево и выньте.
Лампу со стеклянным цоколем (в фаре с противотуманным фонарем) просто выньте из патрона.
